該DRV8803提供具有過流保護功能的4通道低側驅動器。該器件具有內置二極管，用于箝位感性負載產生的關斷瞬變，可用于驅動單極步進電機、直流電機、繼電器、螺線管或其他負載。

在SOIC （DW）封裝中，該DRV8803在25°C時，每個通道可提供高達1.5A（一個通道開通）或800mA（所有通道開通）的連續輸出電流。 在HTSSOP（PWP）封裝中，該器件在25°C時每通道可提供高達2A（一個通道開通）或1A（四個通道開通）的連續輸出電流。在 SOT-23-THN （DYZ） 封裝中，該DRV8803在 25°C 下，每個通道可提供高達 1.9A（一個通道開啟）或 900mA（所有通道開啟）的連續輸出電流，并具有適當?shù)?PCB 散熱器。
*附件：drv8803.pdf

該設備通過簡單的并行接口進行控制。

提供內部關斷功能，用于過流保護、短路保護、欠壓鎖定和過熱，故障由故障輸出引腳指示。

該DRV8803采用 20 引腳熱增強型 SOIC 封裝、16 引腳 HTSSOP 封裝和 16 引腳 SOT-23-THN 封裝（環保：RoHS 和無 Sb/Br）。

特性

• 4通道保護低側驅動器
  • 四個具有過流保護的 NMOS FET
  • 集成電感鉗位二極管
  • 并行接口
• DW 封裝：1.5A（單通道導通）/ 800mA（四通道導通）每通道最大驅動電流（25°C 時）
• PWP 封裝：2A（單通道導通）/1A（四通道導通）每通道最大驅動電流（25°C 時，使用適當?shù)?PCB 散熱器）
• DYZ 封裝：1.9A（單通道導通）/ 0.9A（四通道導通）每通道最大驅動電流（25°C 時，使用適當?shù)?PCB 散熱器）
• 8.2V至60V工作電源電壓范圍
• 熱增強型表面貼裝封裝

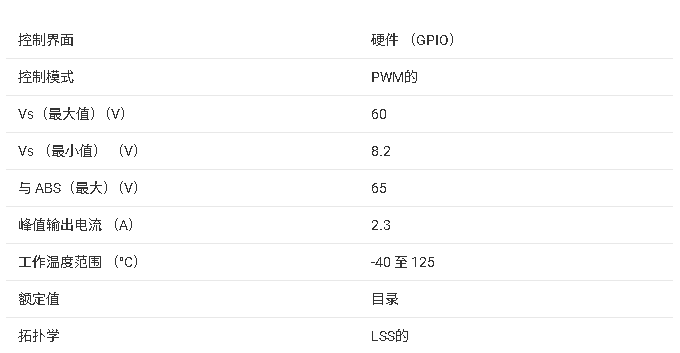

參數

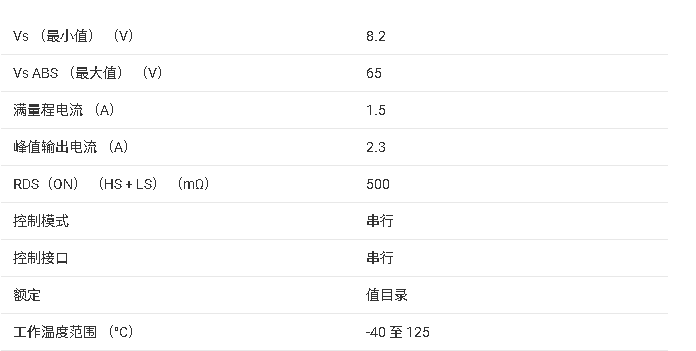

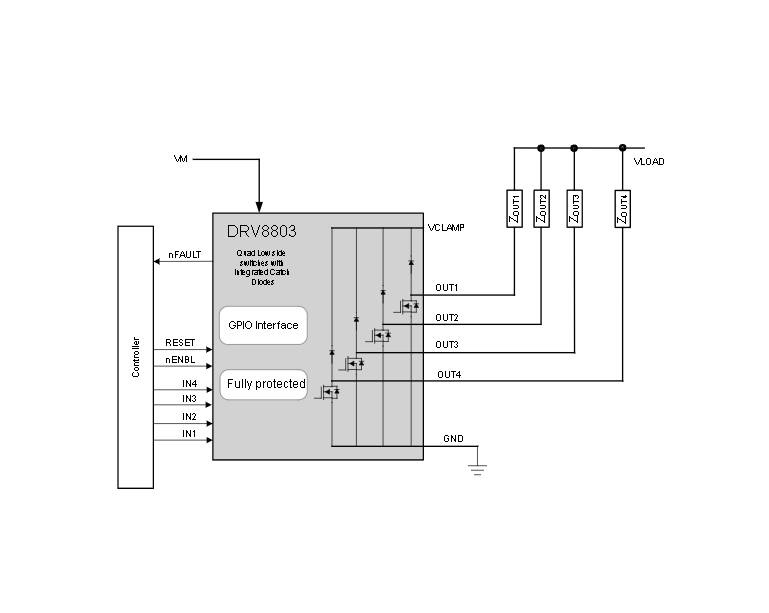

方框圖

?1. 產品概述?

DRV8803是德州儀器（TI）推出的四通道低邊驅動器IC，集成NMOS FET和過流保護功能，適用于繼電器、單極性步進電機、電磁閥等負載驅動。

• ?核心特性?：
  • ?電壓范圍?：8.2V至60V寬輸入電壓。
  • ?驅動能力?：
    • ?DW（SOIC）封裝?：?jiǎn)瓮ǖ?.5A/四通道800mA（25°C）。
    • ?PWP（HTSSOP）封裝?：?jiǎn)瓮ǖ?A/四通道1A（25°C，需散熱設計）。
    • ?DYZ（SOT-23-THN）封裝?：?jiǎn)瓮ǖ?.9A/四通道900mA（25°C）。
  • ?集成保護?：過流保護（OCP）、熱關斷（TSD）、欠壓鎖定（UVLO）。
  • ?接口?：并行控制接口（IN1-IN4輸入，OUT1-OUT4輸出）。
  • ?集成鉗位二極管?：支持感性負載瞬態電壓抑制。

?2. 關鍵功能與參數?

• ?控制邏輯?：
  • ? 使能端（nENBL） ?：低電平有效，內部下拉。
  • ? 復位端（RESET） ?：高電平復位內部邏輯，內部下拉。
• ?電氣特性?：
  • ? 導通電阻（RDS(on)） ?：
    • DW/PWP封裝：典型500mΩ（25°C）。
    • DYZ封裝：典型400mΩ（25°C）。
  • ?過流保護閾值?：2.3A至3.8A（典型3.5μs消隱時間）。
  • ?熱關斷溫度?：150°C至180°C（自動恢復）。
• ?時序參數?：
  • ?輸出響應延遲?：低至高/高至低轉換最大800ns。

?3. 封裝與設計要點?

• ?封裝選項?：
  • ? DW（SOIC-20） ?：12.8mm×7.5mm，適合通用應用。
  • ? PWP（HTSSOP-16） ?：5mm×4.4mm，帶PowerPAD?散熱焊盤。
  • ? DYZ（SOT-23-THN-16） ?：4.2mm×2mm，緊湊型設計。
• ?PCB布局建議?：
  • 電源電容靠近VM/GND引腳，低阻抗走線。
  • 散熱設計：HTSSOP/DYZ封裝需通過散熱焊盤連接大面積銅層。

?4. 典型應用?

• ?繼電器/電磁閥驅動?：PWM控制峰值/保持電流（如24V/200mA峰值，100mA保持）。
• ?單極性步進電機驅動?：支持5線電機，全步進角1.8°。
• ?感性負載保護?：通過VCLAMP引腳連接TVS二極管抑制電壓尖峰。

?總結?：DRV8803通過高集成度、多重保護及靈活封裝選項，為工業與消費電子中的低邊驅動提供可靠解決方案，尤其適合需緊湊設計和高電流能力的場景。
