一、 AR眼鏡引爆趨勢：MCU不再是“傳統”的控制單元

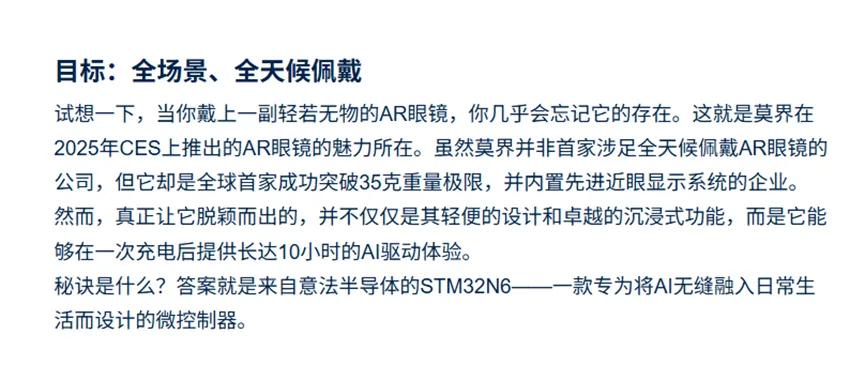

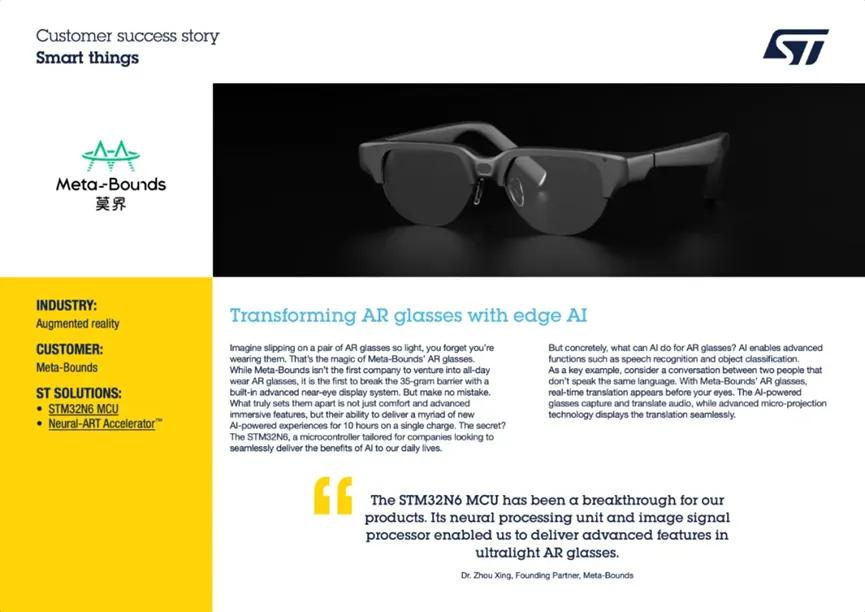

2025年，珠海莫界科技憑借其“極致輕量型全彩AR+AI眼鏡參考設計方案”，在被譽為消費電子界“奧斯卡”(2025國際消費電子展)的CES創新獎評選中脫穎而出。這款眼鏡的非凡之處在于，它實現了流實時的環境交互與智能的語音識別。而支撐這一切的“大腦”，正是意法半導體(ST)推出的STM32N6系列MCU。

意法半導體與莫界科技的合作同時也反映出了新的半導體技術趨勢：MCU的角色正從一個單純的控制器，演進為集控制、計算、AI推理于一體的半導體“邊緣智能中心”。

傳統的MCU芯片主要負責執行確定性、周期性的控制任務，比如數據采集以及驅動電機等。而AR眼鏡的應用場景要求它能實時處理攝像頭畫面、理解語音指令，并進行復雜的圖形渲染。這些任務充滿了實時性與海量數據計算，是傳統半導體MCU難以勝任的。

意法半導體STM32N6系列MCU芯片的成功，在于它打破了這一瓶頸。其核心的 Arm Cortex-M55 CPU 搭載了Arm Helium向量擴展技術，可以同時處理多個數據，極大地加速了半導體AI算法中常見的矩陣運算。

這意味著，在AR眼鏡中，Cortex-M55核心可以專注于MCU芯片系統調度和實時控制，而繁重的AI任務(如識別用戶手勢、追蹤眼球移動)則交給NPU高效完成。

意法半導體這種“分工協作”的異構架構，使得在MCU級功耗和成本下實現復雜的邊緣AI應用成為可能。

意法半導體與莫界合作AR眼鏡的獲獎，正是MCU芯片與邊緣AI融合趨勢在消費端一個極具代表性的信號，而這股半導體浪潮正以更澎湃的力量，涌向技術門檻更高的MCU芯片應用場景。

二、 技術實踐：邊緣AI如何重塑MCU電驅電控

半導體電驅電控，作為電能與動能轉換的核心，廣泛存在于從家用電器到工業機器人，從新能源汽車到數控機床的各個領域。邊緣AIMCU芯片的注入，正讓這些系統從“精準執行”走向“智慧決策”。

1. 消費端電驅電控

以意法半導體的STM32N655I0 MCU芯片為例，我們能看到AI-MCU芯片如何為消費級電機應用賦能。

從“無腦執行”到“有感而調”：傳統電機控制依賴于預設的FOC(磁場定向控制)算法，保證電機高效、平穩運行。但在復雜環境下，其表現是固定的。

意法半導體的MCU集成AI后，系統能實時“感知”自身狀態與環境。例如，掃地機器人可以通過MCU芯片內置的濾波器采集電機振動信號，并利用NPU實時分析，判斷是遇到了地毯、地板還是被電線纏繞，從而動態調整輸出扭矩與轉速，既提升清潔效率，又能有效防卡死、降能耗。

從“被動保護”到“主動預警”：傳統的故障保護通常在過流、過溫發生后才觸發。意法半導體的STM32N655I0 MCU芯片的AI能力可對電流、電壓波形進行持續學習，提前識別出諸如軸承磨損、極輕微失步等潛在故障的微弱特征，實現預測性維護，在產品“罷工”前就提醒用戶。

從“單一性能”到“個性化體驗”：在智能風扇中，AI算法可以學習用戶的使用習慣，結合環境溫濕度，自動生成最舒適的風速曲線。其內置的PDM接口可直接連接數字麥克風，通過本地語音識別接收指令，所有處理均在MCU芯片內完成，無需云端，響應更快且保護隱私。

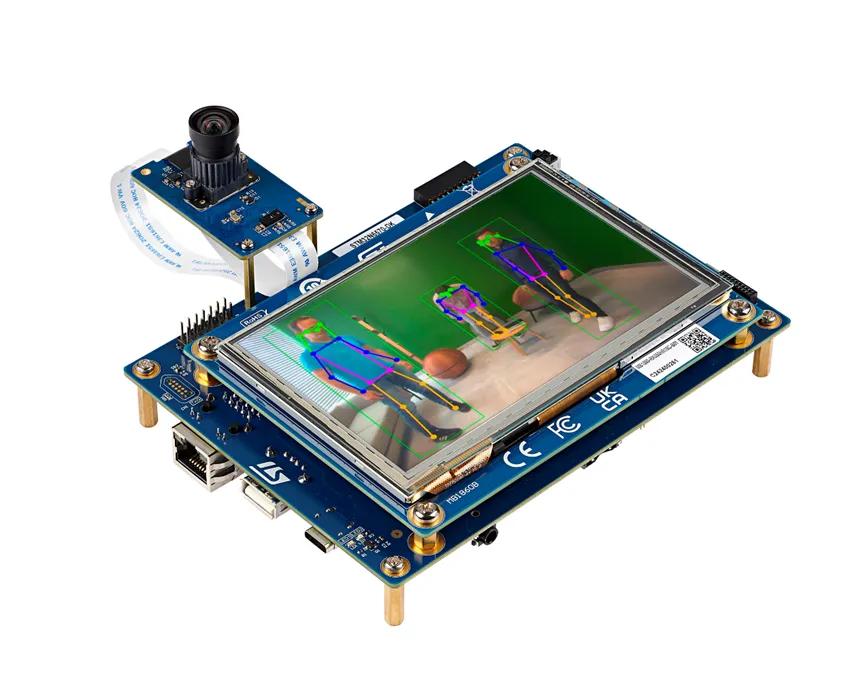

下沉到半導體應用場景上，在2025年4月的上海慕尼黑電子展上，意法半導體就展出了基于STM32N6系列MCU芯片的手勢識別系統。負責人表示未來這樣的系統將可以延伸到家電領域的應用上。

簡言之在消費端，意法半導體這種與邊緣AI相結合的MCU芯片，讓電機控制具備了“聽覺”、“觸覺”和“學習能力”，將產品從功能型推進至智能型。

2. 車規/工業級電驅電控

在要求更為嚴苛的電動汽車電驅、工業伺服驅動器等MCU芯片的應用領域，先楫半導體推出的HPM6700系列MCU芯片則展現了國產芯片在半導體高端市場的強大競爭力。其技術特點深刻回應了工業與車規場景的核心訴求：高性能、高集成、高可靠。

極致性能滿足復雜算法需求：HPM6700系列采用雙核RISC-V架構，主頻高達816MHz，并支持DSP擴展指令集。強大的算力使其能輕松運行更為先進、復雜的控制算法，如自適應滑模觀測器、多參數在線辨識等，從而實現對電機磁場的更精準控制，提升效率與動態響應。其2MB的零等待周期SRAM為這些算法和海量數據提供了充足的“高速緩存”，確保在最極端的實時任務下也不會出現延遲。

高度集成簡化系統設計：一顆HPM6700芯片，集成了4組高分辨率PWM、5 MSPS的高速ADC、高速比較器以及CAN-FD通信接口。這意味著，工程師可以用單芯片完成主控、采樣、保護、通信等所有功能，無需額外配置眾多輔助芯片，顯著降低了系統的體積、復雜度和成本。這對于空間緊湊、成本敏感的半導體電動汽車驅動系統而言，價值巨大。

構筑全方位安全壁壘：半導體工業與車規場景對安全的要求是“零容忍”。HPM6700內置了AES-256/SM4國密算法硬件加速引擎，支持安全啟動，確保固件不被篡改。

其入侵檢測模塊能實時監測12個關鍵引腳，一旦檢測到物理攻擊(如開蓋)，可在毫秒級時間內自動清零敏感密鑰信息。這套完整的安全機制，為國產MCU進入功能安全(如ISO 26262 ASIL-D)應用領域打下了堅實基礎。

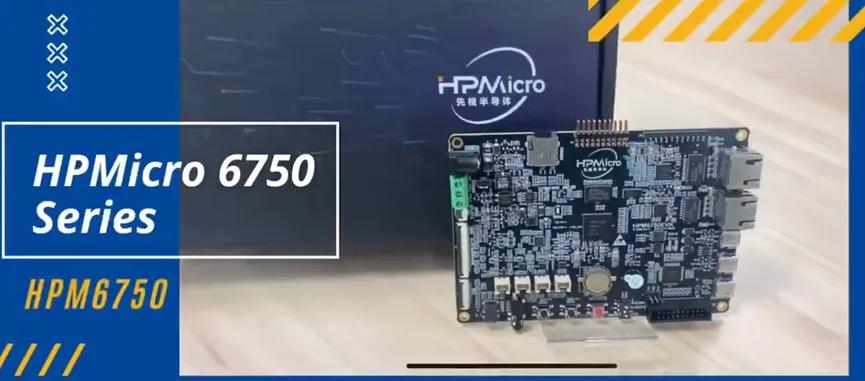

落實到半導體實際應用上，先楫半導體推出了基于HPM6750高性能RISC-V MCU開發的汽車儀表方案——能夠實時且動態地顯示車輛行駛過程中的各種關鍵信息。

HPM6700的成功表明，國產MCU不僅在性能上實現了對標國際，更在理解并滿足工業與車規客戶的系統性需求上，邁出了關鍵一步。

三、 未來展望：融合深化與MCU國產替代的機遇挑戰

MCU與邊緣AI的融合之路剛剛啟程，未來將向更縱深的方向發展。

1. 技術趨勢：從“融合”到“原生”

半導體異構計算成為標配：未來的高端MCU將是“CPU + NPU + DSP + GPU”的復合體，各自處理最擅長的任務，實現能效比的最優化。

AI工具鏈深度下沉：TensorFlow Lite Micro、CMSIS-NN等輕量級AI框架將與MCU的開發環境無縫集成，大幅降低開發者將AI模型部署到MCU的門檻。

“存算一體”半導體架構探索：為解決“內存墻”瓶頸，新的芯片架構可能會將計算單元更近地嵌入存儲器旁，進一步提升AI推理效率。

2. 半導體國產替代：從“可用”到“好用”的生態突圍

以先楫半導體為代表的國產MCU廠商，憑借HPM6700/6400系列在性能上已經證明了“可用”，甚至“好用”。但要實現全面的國產替代，還需跨越以下幾道關卡：

構建軟件生態：硬件是基礎，軟件是靈魂。需要持續投入資源，建設完善的基礎軟件(SDK、驅動、RTOS)、中間件(AI、協議棧)和參考設計，降低用戶的遷移成本。

突破車規與功能安全認證：工業與汽車市場有極高的準入壁壘。積極推動產品通過AEC-Q100、ISO 26262等國際標準認證，是進入主流供應鏈的“通行證”。

產業鏈協同創新：與國內的半導體算法公司、模塊廠商、終端設備商形成緊密的產業聯盟，共同定義產品、協同優化，打造出具有市場號召力的標桿性解決方案。

從莫界AR眼鏡的驚艷亮相，到意法半導體STM32N6與先楫HPM6700在電驅電控領域的深度賦能，我們清晰地看到，MCU與邊緣AI的融合已不再是實驗室里的概念，而是正在發生的產業現實。它正驅動著終端設備向更智能、更高效、更安全的方向演進。

在這場波瀾壯闊的技術變革中，中國芯片企業如先楫半導體，已經憑借對技術趨勢的敏銳洞察和扎實的工程能力，站上了與國際巨頭同臺競技的起跑線。

征程萬里風正勁。只要我們能緊握市場脈搏，堅持長期主義的技術創新，中國“芯”勢力未來才有望實現從“跟跑”到“領跑”的轉變!
