DRV8833器件提供雙橋電機驅動器 用于玩具、打印機和其他機電一體化應用的解決方案。

該器件具有兩個 H 橋驅動器，可驅動兩個直流有刷電機、一個雙極步進器 電機、電磁閥或其他感性負載。

每個H橋的輸出驅動模塊由配置的N溝道功率MOSFET組成 作為驅動電機繞組的 H 橋。每個 H 橋都包括用于調節或限制的電路 繞組電流。
*附件：drv8833.pdf

內部關斷功能帶有故障輸出引腳，用于過流 保護、短路保護、欠壓鎖定和過熱。低功耗睡眠 還提供了模式。

該DRV8833采用16引腳WQFN封裝，具有 PowerPAD?（環保：RoHS &; no Sb/Br）。

特性

• 雙H橋電流控制電機驅動器
  • 可驅動兩個直流電機或一個步進
    電機
  • 低 MOSFET 導通電阻：HS + LS 360
    mΩ
• 輸出電流（V M = 5 V，25°C）
  • 1.5A RMS，每個H橋2A峰值，采用PWP
    和RTY封裝
    選項
  • 500 mA RMS，每個 H 橋 2 A 峰值，采用 PW
    封裝選項
• 輸出可以并行
  • 3A RMS、4A 峰值（PWP 和 RTY）
  • 1A RMS、4A 峰值 （PW）
• 寬電源電壓范圍：
  2.7 至 10.8 V
• PWM 繞組電流調節和電流
  限制
• 熱增強型表面貼裝封裝

參數

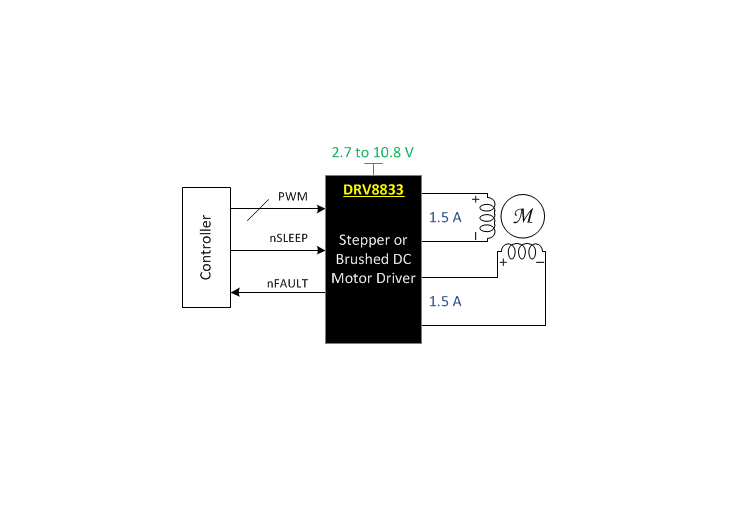

方框圖

?1. 產品概述?

DRV8833是德州儀器（TI）推出的雙H橋電機驅動IC，適用于有刷直流電機或雙極步進電機驅動，集成電流調節和多重保護功能。

• ?核心特性?：
  • ?電壓范圍?：2.7V至10.8V寬輸入電壓。
  • ?驅動能力?：
    • 1.5A RMS/2A峰值（HTSSOP/WQFN封裝）
    • 0.5A RMS/2A峰值（TSSOP封裝）
    • 支持并聯模式（最高3A RMS/4A峰值）。
  • ?集成功能?：
    • 固定頻率PWM電流調節（200mV基準）。
    • 內置2.2μF穩壓器（VINT）和電荷泵（VCP）。
    • 保護機制：過流（OCP）、欠壓（UVLO）、熱關斷（TSD）。
  • ?控制接口?：4路邏輯輸入（AIN1/AIN2/BIN1/BIN2）支持PWM調速。

?2. 關鍵參數?

• ?電氣特性?：
  • ?導通電阻?：高邊+低邊MOSFET合計360mΩ（典型值，5V時）。
  • ?PWM頻率?：最高200kHz，死區時間50-500ns可調。
  • ?電流檢測?：xISEN引腳支持外接電阻調節斬波電流（公式：I_CHOP = 200mV / R_SENSE）。
• ?熱性能?：
  • 熱阻：HTSSOP封裝θJA=40.5°C/W，WQFN封裝θJA=37.2°C/W。
  • 熱關斷閾值：150°C（恢復溫度105°C）。

?3. 封裝與設計要點?

• ?封裝選項?：
  • ?HTSSOP-16?（帶PowerPAD?，5mm×4.4mm）
  • ?WQFN-16?（4mm×4mm，推薦高功率應用）
  • ?TSSOP-16?（標準封裝，散熱性能較弱）。
• ?PCB布局建議?：
  • 低ESR陶瓷電容：VM引腳旁路10μF，VCP引腳0.01μF。
  • 散熱設計：PowerPAD需連接至大面積銅箔并通過過孔散熱。

?4. 典型應用?

• ?驅動模式?：
  • ?有刷直流電機?：支持正轉/反轉/剎車（慢衰減）/滑行（快衰減）。
  • ?步進電機?：雙H橋可驅動單路雙極步進電機。
• ?應用場景?：電池供電玩具、POS打印機、機器人、安防攝像頭等。

?總結?：DRV8833通過高集成度和靈活的PWM控制，為低壓電機驅動提供緊湊、高效的解決方案，尤其適合空間受限的便攜式設備。
