該DRV8840為打印機、掃描儀和其他自動化設備應用提供集成電機驅動器解決方案。該器件具有一個 H 橋驅動器，旨在驅動一個直流電機。每個模塊的輸出驅動器模塊由配置為全H橋的N溝道功率MOSFET組成，以驅動電機繞組。該DRV8840可提供高達 5A 的峰值電流或 3.5A 的輸出電流（在 24 V 和 25°C 下具有適當?shù)纳崞鳎?/p>

簡單的并行數字控制接口與行業標準設備兼容。衰減模式是可編程的，以便在禁用時允許電機制動或滑行。
*附件：drv8840.pdf

提供內部關斷功能，用于過流保護、短路保護、欠壓鎖定和過熱。

該DRV8840采用帶 PowerPAD? 的 28 引腳 HTSSOP 封裝（環保：RoHS 和無 Sb/Br）。

特性

• 單H橋電流控制電機驅動器
• 8.2V至45V工作電源電壓范圍
• 5位電流控制允許多達32個電流電平
• 低 MOSFET R DS（on） 典型值 0.4 Ω （HS + LS）
• 24 V時最大驅動電流為5A，T A = 25°C
• 內置3.3V基準輸出
• 并行數字控制接口
• 熱增強型表面貼裝封裝
• 保護特點：
  • 過流保護 （OCP）
  • 熱關斷 （TSD）
  • VM 欠壓鎖定 （UVLO）
  • 故障狀態指示引腳 （nFAULT）

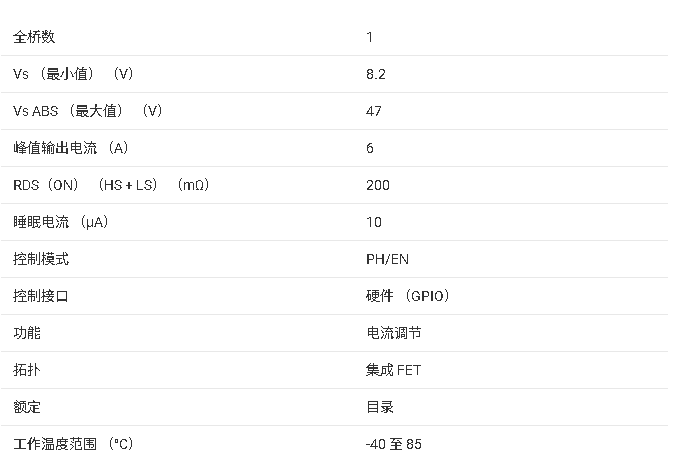

參數

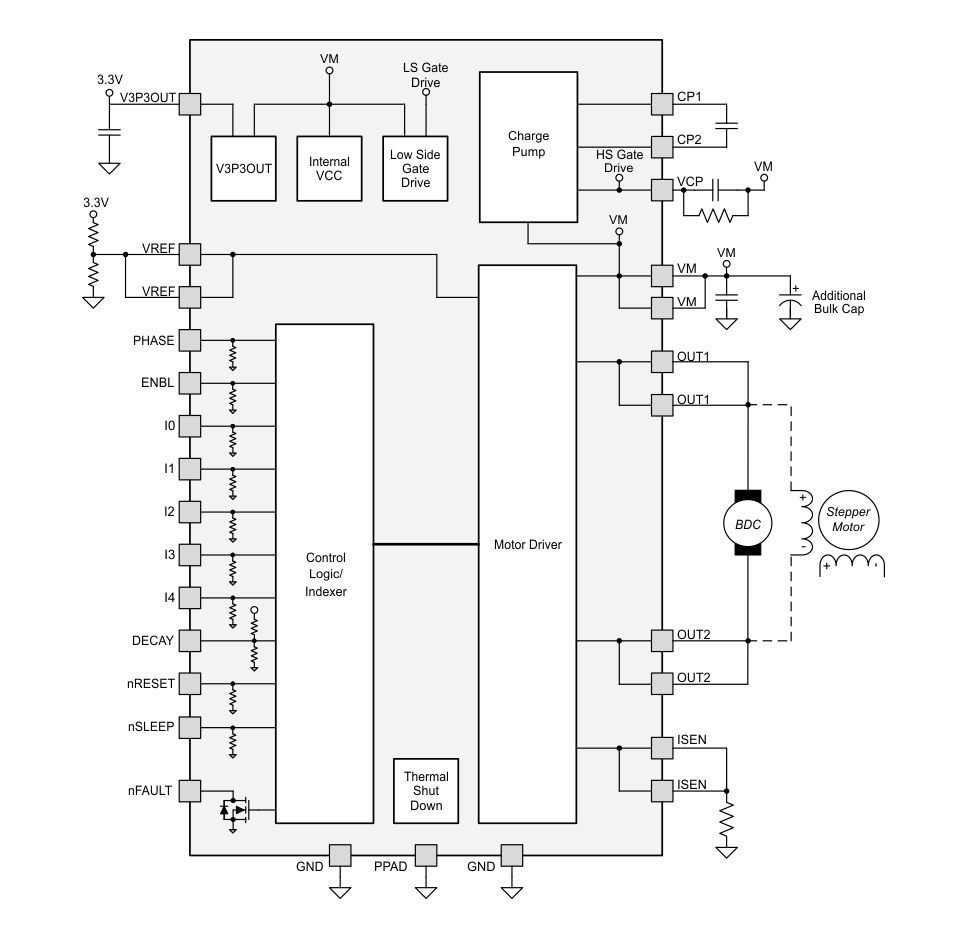

方框圖

?1. 產品概述?

DRV8840是德州儀器（TI）推出的單H橋電流控制電機驅動芯片，專為打印機、掃描儀等自動化設備設計。核心特性包括：

• ?驅動能力?：?jiǎn)蜨橋設計，支持5A峰值電流（24V，25°C條件下）。
• ?電壓范圍?：8.2V至45V寬工作電壓。
• ?電流控制?：5位DAC支持32級電流調節，通過外部電阻（RSENSE）和VREF引腳設置電流閾值。
• ?控制接口?：簡易PHASE/ENBL并行數字接口，支持方向控制與使能。
• ?衰減模式?：可編程快衰減（滑行）或慢衰減（制動）。
• ?低功耗模式?：睡眠模式下靜態電流極低（通過nSLEEP控制）。
• ?保護功能?：過流保護（OCP）、熱關斷（TSD）、欠壓鎖定（UVLO）、故障指示引腳（nFAULT）。

?2. 關鍵參數?

• ?電氣特性?：
  • 工作電壓：8.2V至45V（絕對最大值47V）。
  • 輸出電流：5A峰值（3.5A連續，需散熱支持）。
  • 導通電阻：高邊+低邊FET典型值0.4Ω（25°C時）。
• ?熱性能?：
  • 結溫范圍：-40°C至150°C，熱阻（RθJA）31.6°C/W（HTSSOP封裝）。

?3. 功能模塊?

1. ?H橋驅動?：
   • 單H橋設計，驅動直流電機單繞組。
   • 通過OUT1/OUT2輸出連接電機。
2. ?電流調節?：
   • 基于PWM斬波控制，公式：ICHOP = VREF / (5 × RSENSE)。
3. ?衰減模式?：
   • DECAY引腳控制：低電平為慢衰減（制動），高電平為快衰減（滑行）。
4. ?保護機制?：
   • 過流保護觸發后需復位或重啟VM恢復。
   • 熱關斷閾值約150°C，自動恢復。

?4. 典型應用?

• ?應用場景?：
  • 打印機、游戲機、工業機器人、辦公自動化設備等。
• ?設計要點?：
  • 電源布局：VM引腳需并聯0.1μF陶瓷電容和100μF以上電解電容。
  • 電流檢測電阻（RSENSE）推薦低電感、高功率規格（如0.1Ω/1W）。
  • 散熱設計：PowerPAD焊盤需連接PCB大面積銅箔并添加散熱過孔。

?總結?：DRV8840通過高集成度、精準電流控制及多重保護功能，為直流電機驅動提供高效解決方案，尤其適合需要高電流控制的工業場景。
