產 品 介 紹

OC6830 是一款專為升壓、升降壓開關電源設計的專用DC-DC，芯片內置30V/5A功率管。

OC6830典型應用支持2.7-36V輸入電壓范圍。輸出電壓小于30V。芯片采用固定頻率的PWM控制方式，并在輕載條件下自動降頻提高轉換效率。芯片內置高精度誤差放大器、振蕩器，以及頻率補償電路，簡化了外圍設計。芯片內置過流保護以及EN腳關斷功能。芯片工作頻率固定為500kHz。

OC6830內部集成了軟啟動以及過溫保護電路，減少外圍元件并提高系統可靠性。

OC6830采用SOT23-6封裝。

1目標應用

OC6830芯片應用于：

·便攜式移動設備

·無線通信設備

·LCD背光

·儀器儀表

· 手持設備

·USB供電設備

·風扇

2產品特點

OC6830芯片的特點有：

·低啟動電壓

·動態負載和恒壓特性優異

·2.7V~36V 輸入電壓范圍

·EN腳關斷

·集成30V/5A功率MOS管

·固定頻率500KHz的PWM控制模式

·過溫保護、頻率補償、限流保護、軟啟動等

3封裝規格

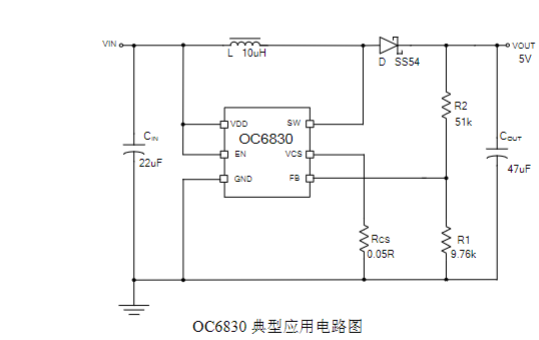

4典型應用電路

方 案 特 點

1外圍電路極簡

·集成場效應管

·無需外圍電路設置工作頻率

·小封裝SOT23-6

2方案實物圖

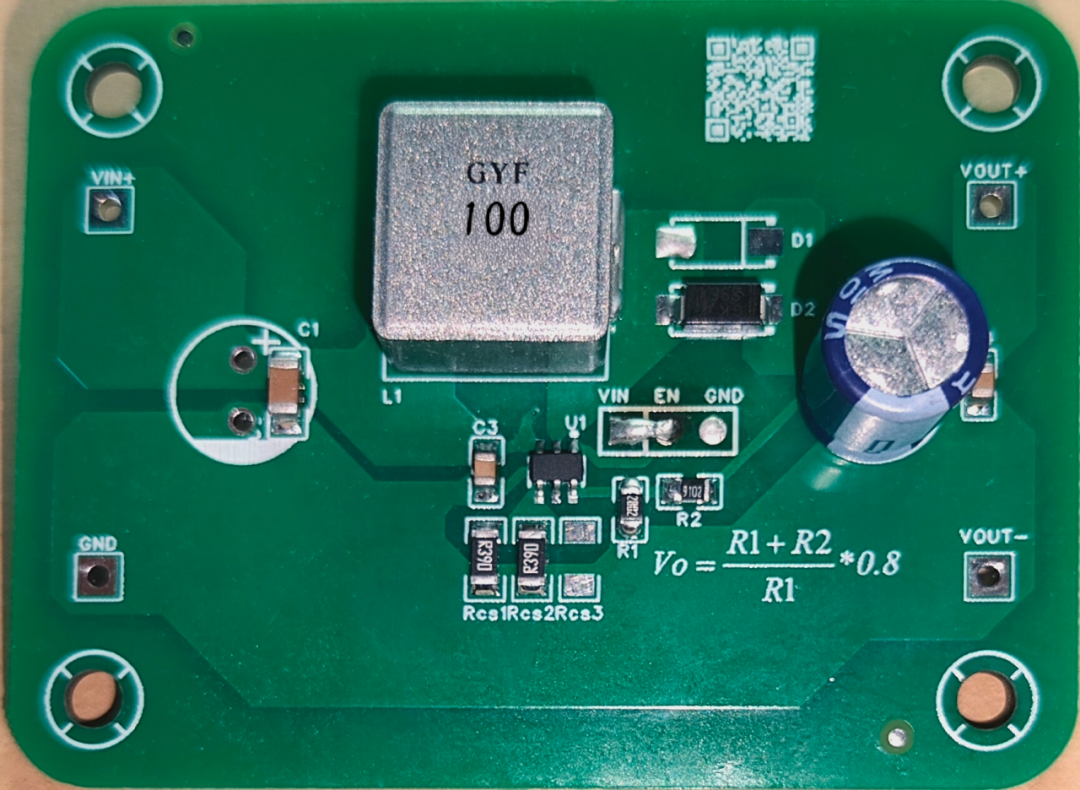

正面

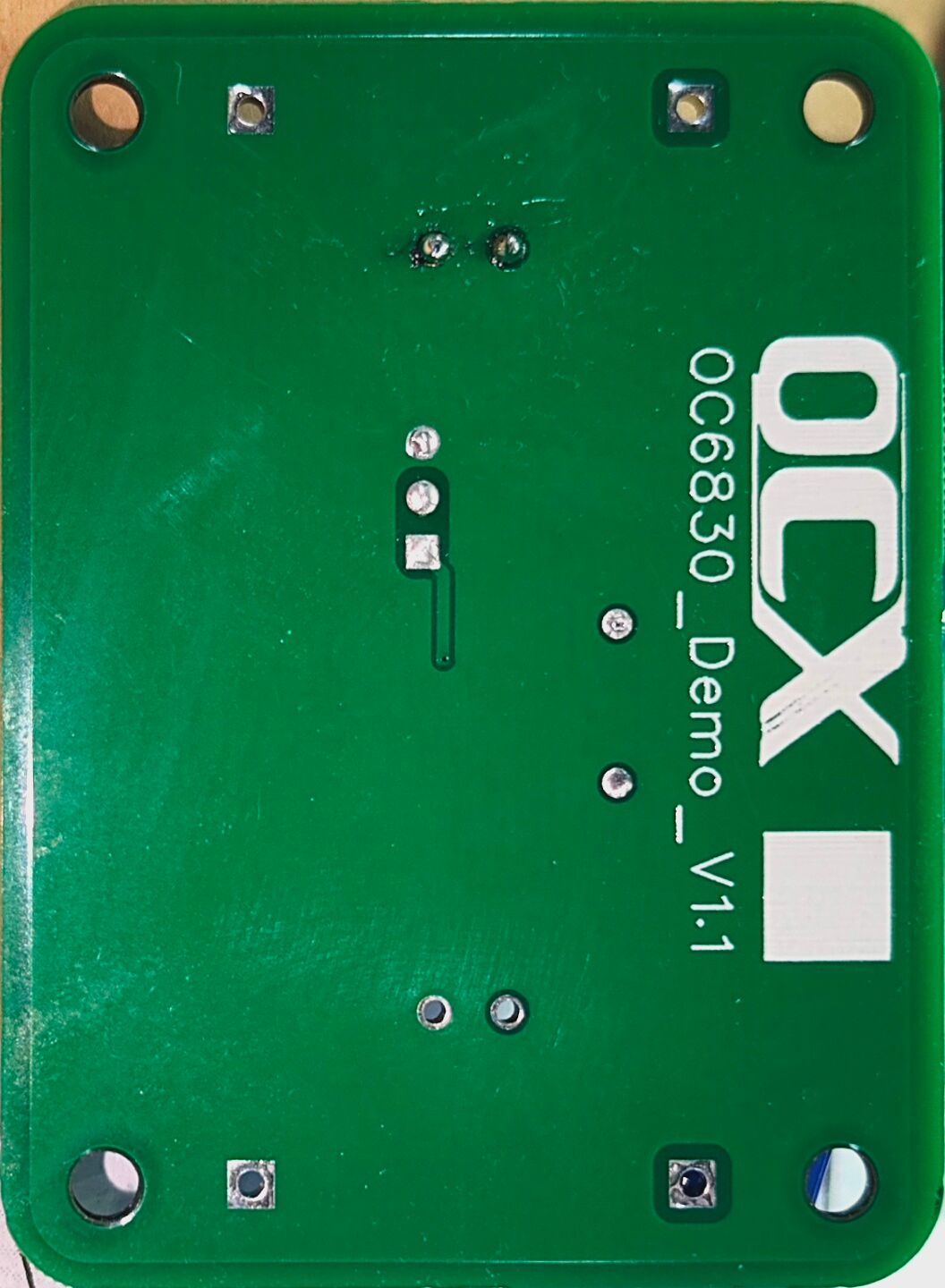

反面

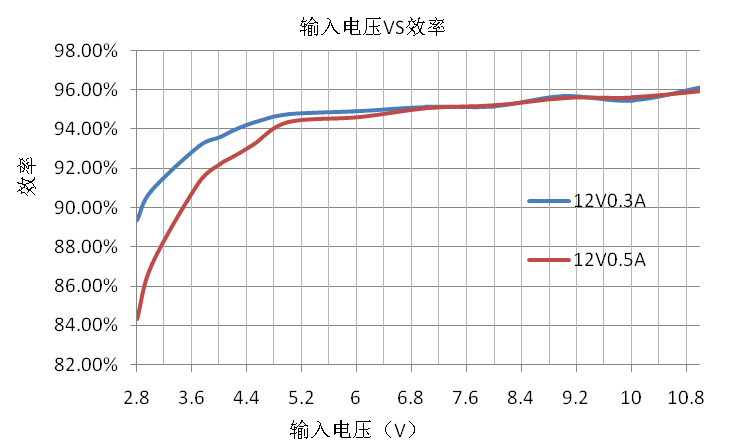

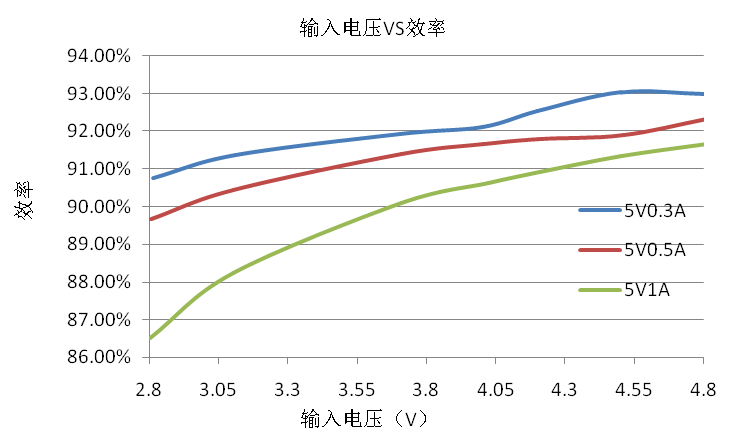

3效率曲線

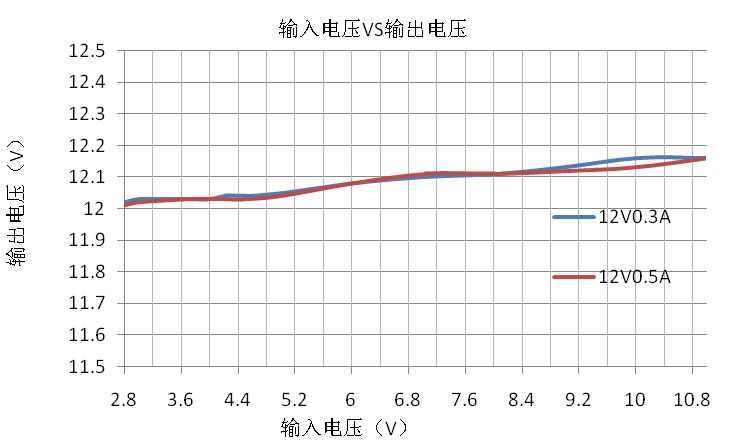

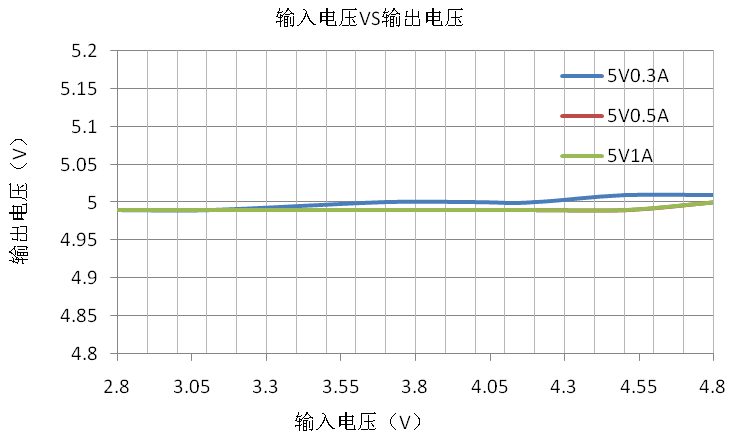

4輸入輸出電壓特性曲線
