大功率升壓供電需求的硬核之選!這款基于 LTC3862-2 打造的 48V DC-DC 升壓電源板，最大功耗可達 720W，電源轉換效率高達 92~94%，支持 12-36.8V 寬壓輸入，穩定輸出 48V 大功率。

項目地址(閱讀原文獲取源文件)：

https://p.eda.cn/d-1296033673727967232

01亮點 & 功能

720W 大功率輸出：

最大功耗設計 600~720W，電源轉換效率高達 92~94%，低發熱低損耗，相比普通升壓板更節能，滿足大功率設備持續供電需求

電流模式高效升壓：

采用 Linear Technology LTC3862-2 電流模式升壓控制器，核心架構穩定，升壓調節精準，專為中大功率升壓場景設計，適配持續高負載工作

12-36.8V 寬壓輸入：

支持兩段寬壓輸入，12V-16.8V 輸入時穩定輸出 48V/7.5A(MAX)，24V-33.6V 輸入時輸出 48V/15A(MAX)，適配鋰電池包、車載電源等多種輸入源

雙輸入雙輸出接口：

輸入端采用 XT60 接口，支持鋰電池包直接直連，無需額外轉接;

輸出端水晶接線柱 + XT60 雙接口設計，靈活插拔;

02核心參數對比

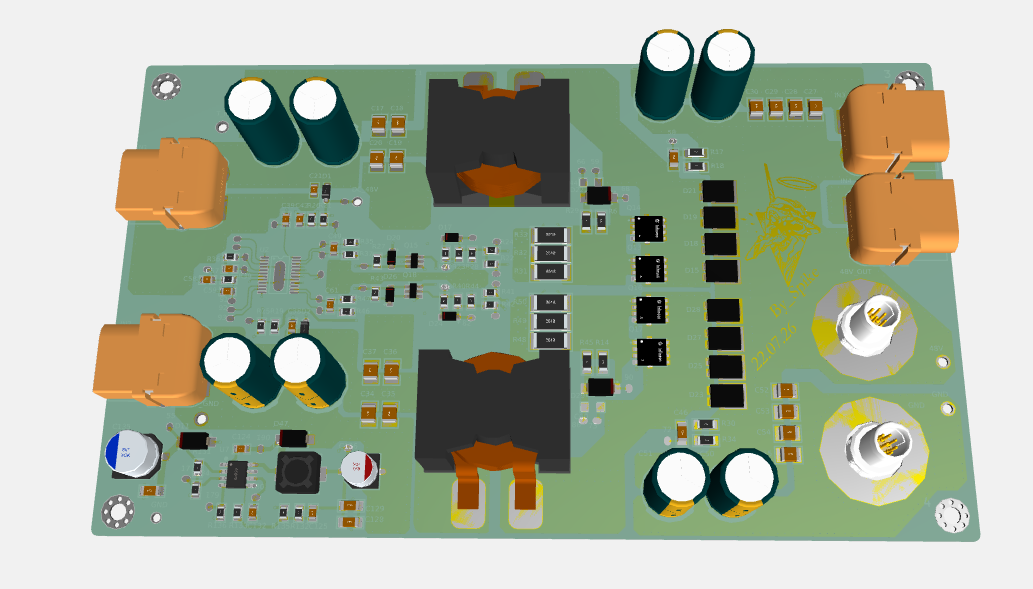

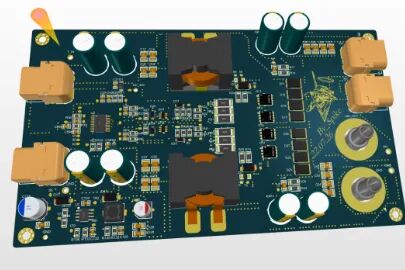

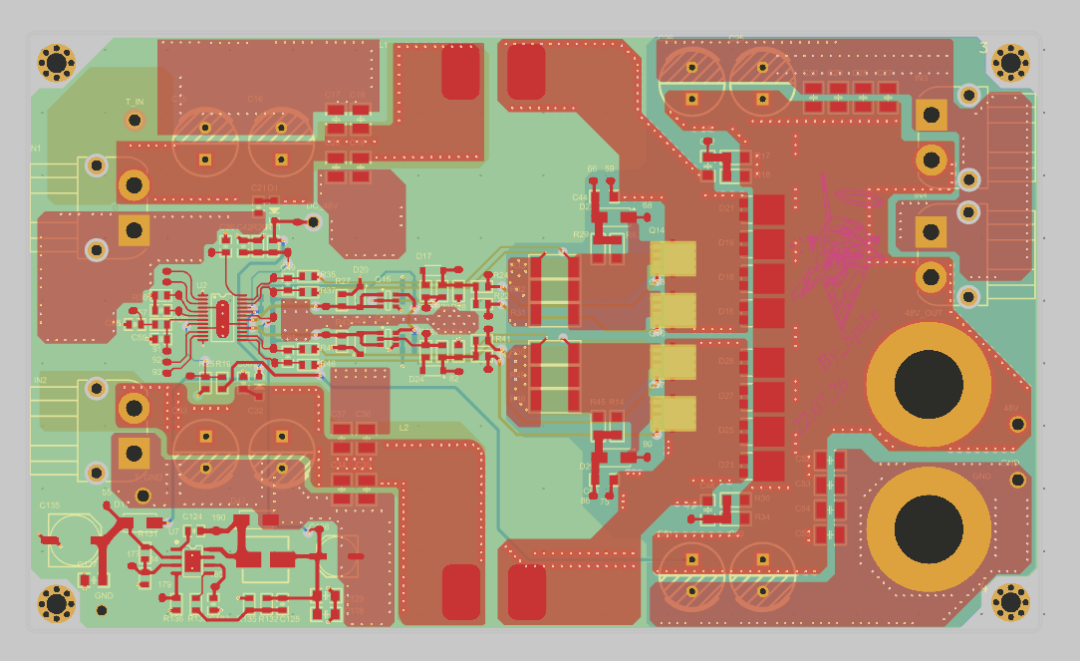

03PCB&原理圖

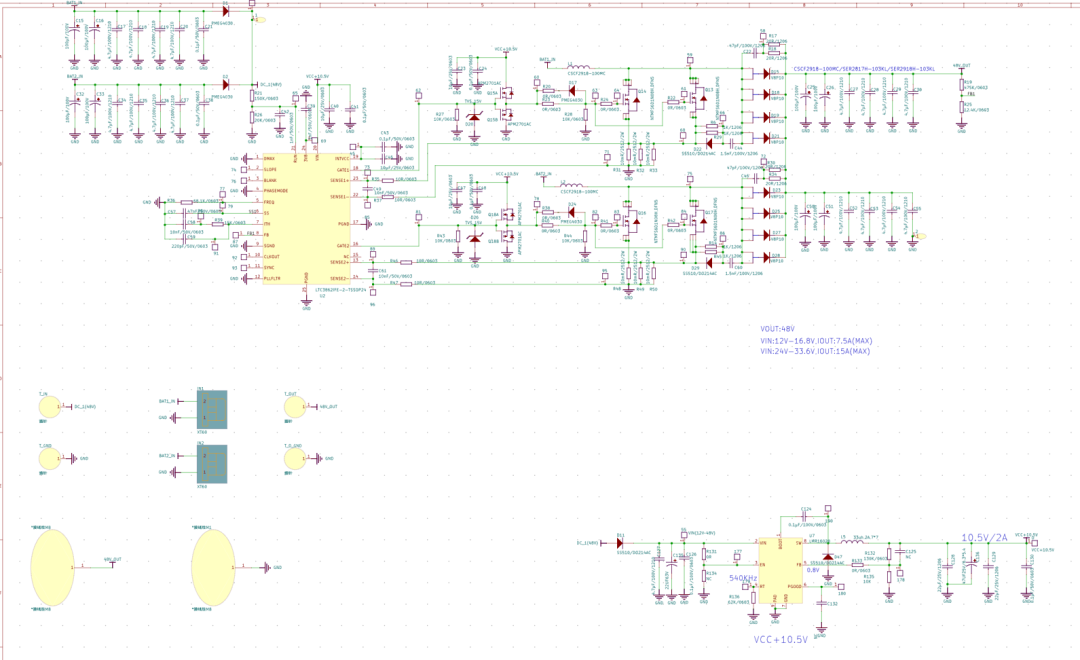

部分原理圖(閱讀原文可獲取完整文件)

04開源資料

想了解更多開源項目的小伙伴去華秋開源硬件社區查看!歡迎大家來復刻，有商業訴求的，請聯系項目的作者。

開源地址：

https://p.eda.cn/d-1296033673727967232
