該AMC67048是一款高度集成的模擬系統防護裝置，專為高密度、通用監控系統、遙測和冗余安全而設計。該AMC67048具有一個 12 位、250kSPS 模數轉換器 （ADC），具有多達 40 個通道。ADC的可編程輸出范圍為0V至2.5V或0V至5V。該器件集成了八個12位數模轉換器（DAC），具有高電流驅動器，能夠提供高達100mA的拉電流和灌電流。此外，該器件包含 FLEXIO 引腳，這些引腳可以是器件輸入或輸出，并且是器件保護邏輯的一部分。保護邏輯旨在通過多個警報、越界 ADC 監控和排序來簡化監控。FLEXIO 和 DAC 引腳可用作附加 ADC 通道。

與器件的通信通過自動檢測的 4 線 SPI 兼容或 2 線 I2C 接口完成。

該器件AMC67048高通道密度、防護功能、寬工作溫度范圍和防護邏輯，是服務器和航空電子遙測等應用中系統監控和冗余安全監控的絕佳選擇。該設備設計為通過集成報警檢測獨立工作，或與 MCU 配合使用以提供一體化系統監控。
*附件：amc67048.pdf

特性

• 8個單調12位DAC
  • 輸出范圍：0V 至 5V
  • 高電流驅動能力
• 多達 40 通道、12 位 SAR ADC
  • 高采樣率：250kSPS
  • 輸入范圍：0V至5V和0V至2.5V
  • 可編程超出范圍警報
• 防護邏輯
  • 六個 FlexIO 引腳
  • 具有滯后的可編程閾值檢測器
  • 測序功能
• 內部 2.5V 基準電壓源
• 內部溫度傳感器
  • 精度：±2.5°C，最高
  • 分辨率：0.0625°C
  • 超出范圍溫度報警
• 可選SPI和I2C接口：1.65V至5.5V
• 指定溫度范圍：–40°C 至 +125°C
• 工作溫度范圍：–40°C 至 +150°C

參數

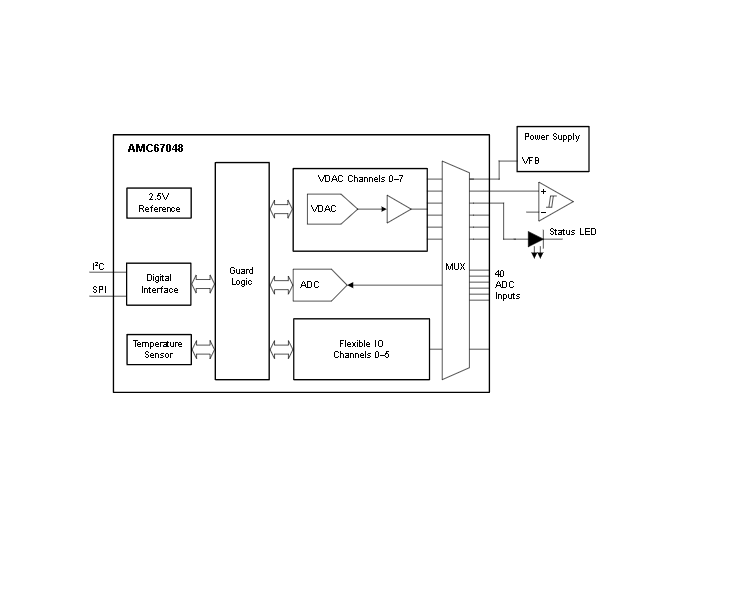

方框圖

AMC67048 是德州儀器推出的高集成度模擬監控與管理芯片，集成 8 路 12 位 DAC、最高 40 通道 12 位 ADC 及豐富防護邏輯，支持 SPI/I2C 自動識別接口，適用于高密度系統監控、遙測及冗余安全場景，文檔編號為 SLVSJM8，發布于 2025 年 9 月。

一、核心功能與特性

（一）信號轉換模塊

1. DAC 模塊（8 路，12 位）
   • 輸出范圍：0V - 5V，具備高電流驅動能力，支持源極輸出與灌極輸出，最大電流可達 100mA，適配多種負載驅動場景。
   • 單調性保證：輸出代碼無 Missing Code，確保信號線性調節，適合精密電壓 / 電流控制。
2. ADC 模塊（最高 40 通道，12 位）
   • 采樣速率：最高 250kSPS，支持多通道快速輪詢采集，滿足高頻信號監測需求。
   • 輸入范圍：可編程選擇 0V - 5V 或 0V - 2.5V，適配不同幅值的模擬信號輸入，如傳感器輸出、電源電壓等。
   • 報警功能：支持可編程超范圍報警，當輸入信號超出預設閾值時觸發警報，便于系統及時響應異常。
3. 輔助監測模塊
   • 內部溫度傳感器：精度最高 ±2.5°C，分辨率 0.0625°C，支持超溫報警，可實時監測芯片及周邊環境溫度。
   • 防護邏輯（Guard Logic）：集成多維度監控邏輯，包括 ADC 超范圍監測、時序控制等，簡化系統安全防護設計。

（二）接口與控制功能

1. 自動識別通信接口
   • 支持 4 線 SPI 兼容接口與 2 線 I2C 接口，上電后自動檢測并適配通信協議，無需手動配置，提升開發便利性。
   • 接口電壓范圍：1.65V - 5.5V，兼容不同電壓域的控制器（如 MCU、DSP、FPGA），適配靈活。
2. FlexIO 引腳（6 路）
   • 可配置為輸入或輸出，兼具通用 IO 功能與特殊控制功能，可參與防護邏輯聯動，或擴展外部設備控制接口。
3. 時序與報警功能
   • 可編程閾值檢測器：帶遲滯特性，避免因信號微小波動導致誤報警，提升報警可靠性。
   • 時序控制特性：支持多模塊協同工作時序配置，如 ADC 采樣時序、DAC 輸出更新時序等，適配復雜系統調度需求。

二、關鍵參數與環境要求

三、典型應用場景

• 數據中心與企業計算 ：監控服務器電源電壓、電流、溫度等關鍵參數，實現冗余安全管理，保障系統穩定運行。
• 航空航天遙測 ：適配高可靠性要求的遙測系統，采集多通道傳感器數據（如壓力、溫度、電壓），并通過 DAC 輸出控制信號。
• 工業自動化 ：用于 PLC、DCS 等控制系統，監測多路模擬信號，同時通過 DAC 調節執行器（如閥門、電機驅動模塊）。

四、封裝與訂購信息

（一）封裝規格

（二）訂購參數

五、文檔與支持資源

1. 相關文檔 ：提供 AMC67048EVM 用戶指南，輔助開發者快速搭建評估平臺，測試芯片功能與性能。
2. 更新通知 ：可在 TI 官網產品頁面訂閱文檔更新通知，及時獲取修訂內容與技術更新。
3. 技術支持 ：通過 TI E2E 支持論壇獲取專家解答，解決開發過程中的技術問題，論壇提供現有問題檢索與新問題提問功能。

六、使用注意事項

1. 靜電防護 ：芯片易受靜電損壞，操作時需佩戴防靜電手環、使用防靜電工作臺，遵循 JEDEC 靜電防護標準。
2. 布局設計 ：模擬信號路徑與數字信號路徑需分開布局，避免干擾；電源引腳需就近放置去耦電容，保證供電穩定。
3. 溫度管理 ：雖支持寬溫工作，但高功率應用下需確保散熱設計，如增大 PCB 散熱銅皮、使用散熱片，避免結溫超出上限。
