該AMC60704是一款高度集成的低功耗模擬監視器和控制器，針對電吸收調制激光器（EML）應用進行了優化。

該AMC60704包括四個12位電流輸出數模轉換器（IDAC）和四個具有可編程輸出范圍的12位電壓輸出DAC（VDAC）。該器件還包括一個12位、1MSPS模數轉換器（ADC），用于外部和內部信號監控、電源和溫度報警監控器，以及高精度內部基準電壓源。
*附件：amc60704.pdf

AMC60704 VDAC 支持正負輸出范圍作，并且能夠或吸收高達 50 mA 的電流，使其成為偏置光調制器的絕佳選擇。此外，AMC60704 IDAC 支持 200 mA 的滿量程輸出范圍和極低的功耗。IDAC 無需外部元件來偏置激光二極管。AMC60704四個 VDAC 和四個 IDAC 相結合，可對多達四個 EML 進行精確偏置。

該AMC60704還包括四個輸入引腳，這些引腳多路復用到ADC，并集成了一個低延遲窗口比較器。這些特性使該器件成為接收信號強度指示器 （RSSI） 和信號丟失 （LOS） 檢測的絕佳選擇。ADC還能夠測量IDAC引腳上的電壓，以及VDAC提供或吸收的電流，從而能夠監控這些輸出。

該器件AMC60704低功耗、高集成度、極小尺寸和寬工作溫度范圍，使其成為光模塊一體化控制電路的絕佳選擇。

特性

• 四個12位電流輸出DAC （IDAC）
  • 200 mA 滿量程輸出范圍
  • 低電源裕量：200 mA 時為 300 mV
• 四個 12 位電壓輸出 DAC （VDAC）
  • 可選滿量程輸出范圍：–5 V、–2.5 V、+2.5 V 和 +5 V
  • 大電流驅動能力：±50 mA
• 多通道、12 位、1-MSPS SAR ADC
  • 四個外部輸入：2.5V 和 5V 范圍
  • 四個 IDAC 電壓監控通道
  • 四個 VDAC 電流監控通道
  • 可編程定序器
  • 可編程超出范圍警報
• 內部2.5V基準電壓源
• 電源和溫度故障報警
• SPI 和我^2^C 接口：1.7V 至 3.6V 工作電壓
  • SPI：4線接口
  • 我^2^C：四個目標地址
• 指定溫度范圍：–40°C 至 +125°C

參數

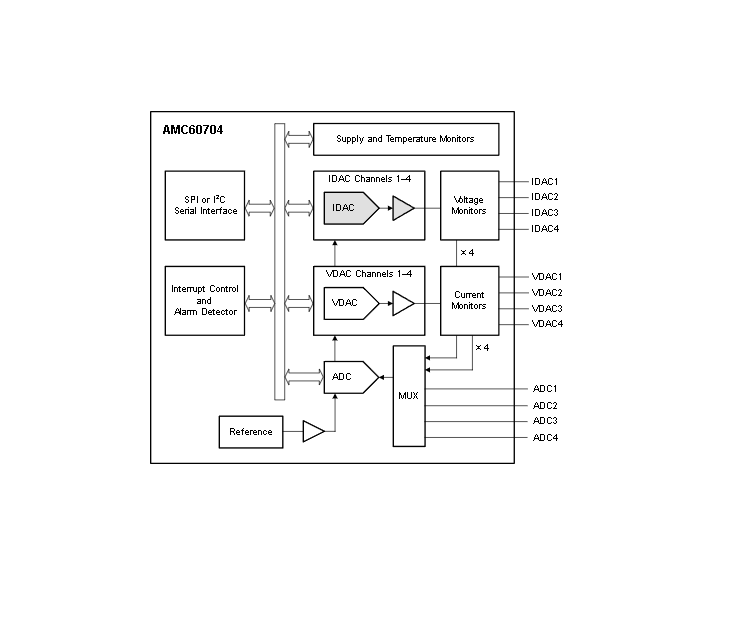

方框圖

一、產品核心功能與定位

AMC60704 專為光學模塊設計，通過 “四通道電流 DAC + 四通道電壓 DAC + 多通道 ADC” 的高度集成架構，實現對激光二極管、光調制器的精準控制與實時狀態監控，同時支持 SPI/I2C 雙接口與寬溫工作，適配高密度、高可靠性光學系統需求。

1. 核心功能模塊概覽

二、關鍵性能參數

1. DAC 性能（典型值，TA=25℃，VDD=1.7V~3.6V）

（1）電流輸出 DAC（IDAC）

• 分辨率 ：12 位，微分非線性（DNL）±1 LSB，積分非線性（INL）±1 LSB；
• 輸出范圍 ：滿量程 200mA，支持 0~200mA 可編程調節；
• 供電裕量 ：200mA 輸出時僅需 300mV 供電裕量（VDD 與輸出電壓差），降低功耗；
• 溫度系數 ：增益溫度系數 ±50 ppm/℃，零漂溫度系數 ±100 nA/℃，保障寬溫下穩定性。

（2）電壓輸出 DAC（VDAC）

• 分辨率 ：12 位，DNL±1 LSB，INL±1 LSB；
• 輸出量程 ：可編程選擇 - 5V、-2.5V、+2.5V、+5V，適配不同光調制器偏置需求；
• 驅動能力 ：±50mA 源 / 灌電流，可直接驅動光調制器，無需外部緩沖電路；
• 輸出阻抗 ：典型值 1Ω，負載變化時輸出電壓穩定性高。

2. ADC 性能（典型值，TA=25℃）

• 分辨率與速率 ：12 位 SAR 架構，最高 1MSPS 采樣率，滿足實時監控需求；
• 采樣通道 ：共 12 路有效采樣通道（4 路 IDAC 電壓監控 + 4 路 VDAC 電流監控 + 4 路外部輸入）；
• 輸入范圍 ：外部輸入支持 2.5V、5V 兩種量程，內部監控通道自適應量程；
• 精度指標 ：INL±2 LSB，DNL±1 LSB，信噪比（SNR）58 dB，總諧波失真（THD）-70 dBc；
• 特色功能 ：可編程采樣序列器（自定義通道采樣順序）、超范圍報警（可編程閾值，觸發中斷），適配 RSSI（接收信號強度指示）與 LOS（失信號）檢測。

3. 其他關鍵參數

三、封裝與訂購信息

1. 封裝規格

AMC60704 僅提供超小型 DSBGA 封裝，適配高密度光學模塊布局：

2. 訂購型號與參數

包裝補充說明

• 卷帶參數 ：卷盤直徑 180mm，帶寬度 8.4mm，腔體尺寸 2.71mm×2.71mm（適配芯片尺寸），引腳 1 位于 Q1 象限，貼裝時需注意定位；
• MSL 等級 ：Level-1（260℃無限制回流），無需額外烘烤，簡化生產流程。

四、典型應用場景

AMC60704 的核心應用是電吸收調制激光器（EML）光模塊，通過多通道 DAC 與 ADC 協同實現精準控制與監控：

1. 激光二極管（LD）偏置 ：4 路 IDAC 分別為 4 個 LD 提供 0~200mA 可編程電流，低供電裕量設計降低模塊功耗；
2. EML 調制器偏置 ：4 路 VDAC 提供 ±2.5V/±5V 偏置電壓，±50mA 驅動能力直接匹配調制器電流需求；
3. 實時狀態監控 ：ADC 采樣 IDAC 輸出電壓（間接監測 LD 電流）、VDAC 輸出電流（監測調制器負載），同時 4 路外部輸入可采集光探測器（PD）信號，實現 RSSI 與 LOS 檢測；
4. 故障保護 ：電源電壓低于閾值（如 1.6V）或溫度超 125℃時，觸發報警信號，保障光模塊安全運行。

五、設計與使用建議

1. 供電設計

• 需為芯片提供 1.7V~3.6V 穩定電壓，建議在 VDD 引腳就近并聯 0.1μF 陶瓷電容 + 1μF 鉭電容，抑制電源噪聲；
• IDAC/VDAC 輸出端需根據負載電流預留足夠供電裕量（如 200mA 輸出時，VDD 需高于 IDAC 輸出電壓 300mV 以上）。

2. 布局注意事項

• DSBGA 封裝需嚴格按照 TI 提供的焊盤設計規范（如 YBH 封裝焊盤圖），確保焊球與 PCB 焊盤精準對齊，避免虛焊；
• 模擬信號（IDAC/VDAC 輸出、ADC 輸入）與數字信號（SPI/I2C）需分區布線，模擬地與數字地單點連接，減少串?dāng)_；
• 內部溫度監控引腳需靠近芯片熱熱點，避免受外部熱源影響，保障溫度檢測準確性。

3. 接口配置

• I2C 模式下，通過 A0/A1 引腳可配置 4 個從地址（需參考數據手冊引腳定義），支持多片 AMC60704 級聯；
• SPI 模式為 4 線接口（SCLK、CS、SDI、SDO），最高時鐘頻率支持 10MHz，適合高速配置與數據讀取。
