該AMC7836是一種高度集成、低功耗的模擬監測和控制解決方案。該器件包括一個21通道、12位模數轉換器（ADC）、16個具有可編程輸出范圍的12位數模轉換器（DAC）、8個GPIO、一個內部基準電壓源和一個本地溫度傳感器通道。高集成度顯著減少了元件數量并簡化了閉環系統設計，使其成為電路板空間、尺寸和低功耗至關重要的多通道應用的理想選擇。
*附件：amc7836.pdf

該器件具有低功耗、超高集成度和寬工作溫度范圍，適合作為多通道射頻通信系統中功率放大器（PA）的一體化、低成本偏置控制電路。靈活的DAC輸出范圍使該器件可用作各種晶體管技術（如LDMOS、GaAs和GaN）的偏置解決方案。AMC7836功能集在通用監控系統中同樣有益。

對于需要不同通道數、附加功能或轉換器分辨率的應用，德州儀器 （TI） 提供了完整的模擬監控 （AMC） 產品系列。

特性

• 16 個單調 12 位 DAC
  • 可選范圍：–10 V 至 0 V、–5 V 至 0 V、0 V 至 5 V 和 0 V 至 10 V
  • 大電流驅動能力：高達 ±15 mA
  • 自動量程檢測器
  • 可選鉗位電壓
• 12位SAR ADC
  • 21 個外部模擬輸入
    • 16 個雙極性輸入：–12.5 V 至 +12.5 V
    • 5 個高精度輸入：0 V 至 5 V
  • 可編程超出范圍警報
• 內部2.5V基準電壓源
• 內部溫度傳感器
  • –40°C 至 +125°C 工作溫度
  • ±2.5°C 精度
• 八個通用 I/O 端口 （GPIO）
• 低功耗SPI兼容串行接口
  • 4線模式，1.8V至5.5V工作
• 工作溫度：–40°C 至 +125°C
• 采用64引腳HTQFP PowerPAD? IC封裝

參數

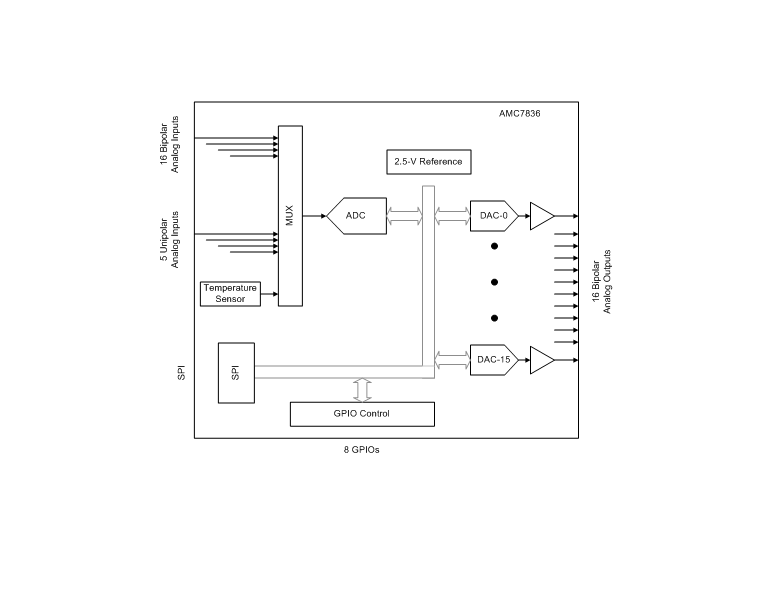

方框圖

AMC7836 是德州儀器推出的高集成度 12 位模擬監控與控制解決方案，核心優勢為多通道 ADC/DAC 集成、寬電壓范圍與低功耗設計，適配通信基礎設施、功率放大器偏置控制、通用監控系統等對多通道模擬信號處理要求嚴苛的場景。

核心參數與特性

• 硬件規格 ：16 路 12 位 DAC，支持 4 種輸出范圍（–100V、–50V、05V、010V），最大驅動電流 ±15 mA；21 路 12 位 ADC，含 16 路雙極性輸入（–12.512.5V）、5 路單極性輸入（05V）；內置 2.5V 精密參考源與片內溫度傳感器（–40°C~125°C，精度 ±2.5°C）。
• 精度性能 ：DAC 積分非線性（INL）±0.3~±1.5 LSB，微分非線性（DNL）±0.03~±1 LSB；ADC 積分非線性（INL）±0.5~±1.5 LSB，微分非線性（DNL）±0.5~±1 LSB；參考源初始精度 ±3 mV，溫度系數 35 ppm/°C。
• 功耗與封裝 ：正常工作功耗約 215 mW，掉電模式功耗 90 mW；采用 64 引腳 HTQFP 封裝（10mm×10mm），工作溫度 –40°C~+125°C，HBM ESD 等級 ±1000V。
• 接口特性 ：4 線 SPI 兼容串行接口，支持 1.8V~5.5V 電平；8 路 GPIO 引腳，部分可配置為報警輸入 / 輸出、ADC 觸發、數據就緒指示等功能。

功能與工作模式

• 核心功能 ：DAC 支持自動量程檢測與鉗位功能，可通過硬件 / 軟件觸發清零；ADC 支持直接模式（單次轉換）與自動模式（連續轉換），轉換速率可編程；內置超限報警功能，支持閾值與滯回配置，可關聯 DAC 清零動作。
• 性能優化 ：DAC 輸出具有低毛刺能量（1 nV?s）與快速建立時間（10 μs）；ADC 支持虛假報警防護，可設置連續超限次數閾值；片內參考源需外接 4.7 μF 補償電容，確保穩定性。
• 電源管理 ：支持正常工作、掉電兩種功耗模式，掉電模式下僅保留 SPI 通信功能；多電源域設計，模擬電源與數字電源相互獨立，降低串?dāng)_。
• 靈活配置 ：DAC 按 4 組分組配置輸出范圍與鉗位電壓；ADC 可通過寄存器選擇轉換通道與順序；GPIO 可配置為通用 I/O 或功能引腳，適配不同系統控制需求。

應用場景

適用于蜂窩基站、微波回程鏈路、光網絡等通信基礎設施；功率放大器（PA）偏置控制（適配 LDMOS、GaAs、GaN 晶體管）；工業控制、數據采集系統、通用模擬信號監控與控制場景。

關鍵設計要點

• 電源要求 ：模擬電源（AVDD/AVCC）與數字電源（DVDD）需嚴格遵循 4.7V5.5V 范圍，IOVDD 支持 1.8V5.5V 電平；建議在各電源引腳就近配置 0.1μF 去耦電容，AVEE 等負電源需根據 DAC 輸出范圍合理配置。
• 布局建議 ：模擬信號路徑與數字信號路徑分開布線，避免平行走線；參考源補償電容（REF_CMP 引腳）需靠近引腳連接至模擬地，減少寄生電感；ADC/DAC 信號布線盡量短，降低噪聲耦合。
• 配置方式 ：通過 SPI 接口配置寄存器，實現 DAC 量程、ADC 轉換模式、報警閾值、GPIO 功能等參數調整；支持軟件復位與硬件復位，復位后寄存器恢復默認配置，DAC 自動進入鉗位狀態。
