ADS912x是16位高速模數轉換器（ADC）系列，集成了用于ADC輸入的驅動器。集成的ADC驅動器簡化了信號鏈，降低了精密應用的功耗，并支持超過1MHz的高頻信號。由于不需要外部去耦電容，集成ADC基準電壓緩沖器針對寬帶寬應用進行了優化。

ADS912x 使用串行 LVDS （SLVDS） 數據接口，可實現高速數字通信，同時最大限度地降低數字開關噪聲。使用每個ADC通道的單獨SLVDS輸出或兩個ADC通道的一個SLVDS輸出讀取ADC數據。
*附件：ads9129.pdf

特性

• 高速低功耗：
  • ADS9129：20MSPS，274mW
  • ADS9128：10MSPS，83mW
  • ADS9127：5MSPS，59mW
• 功能集成：
  • 集成ADC驅動器
  • 集成精密參考
  • 共模電壓輸出緩沖器
• 高性能：
  • 16 位無缺失碼
  • INL：±0.3LSB，DNL：±0.3LSB
  • 信噪比：93.9dB
• 寬輸入帶寬：
  • ADS9129和ADS9128：90MHz （–3dB）
  • ADS9127：45MHz （–3dB）
• 串行LVDS接口：
  • SDR 和 DDR 輸出模式
  • 同步時鐘和數據輸出
• 擴展工作范圍：–40°C 至 +125°C

參數

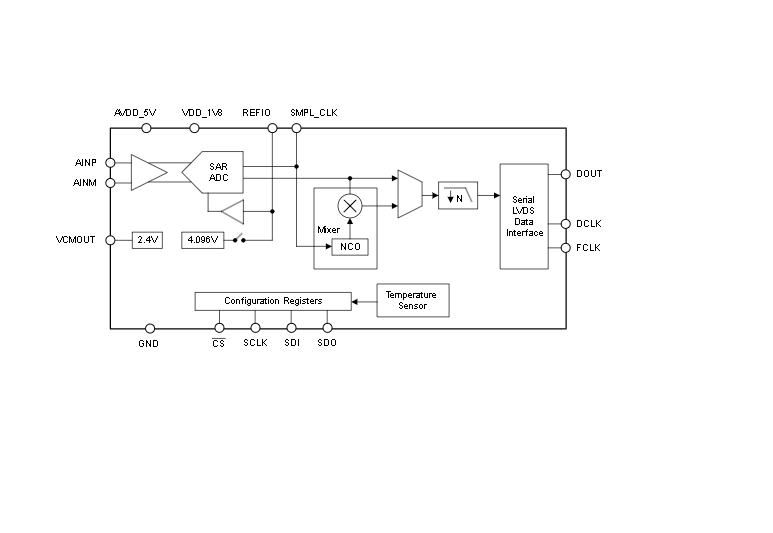

方框圖

?一、產品概述?
ADS912x系列是德州儀器推出的16位分辨率、最高20MSPS采樣率的高性能逐次逼近型模數轉換器，集成全差分ADC輸入驅動器，于2025年5月發布最新版本。該系列包含三個型號：

• ADS9129：20MSPS，274mW
• ADS9128：10MSPS，83mW
• ADS9127：5MSPS，59mW

?二、核心特性?

?1. 高度集成化設計?

• 集成ADC驅動器
• 集成精密電壓基準
• 共模電壓輸出緩沖器

?2. 卓越性能參數?

• ?分辨率?：16位無失碼
• ?線性誤差?：INL ±0.3LSB，DNL ±0.3LSB
• ?信噪比?：93.9dB
• ?輸入帶寬?：
  • ADS9129和ADS9128：90MHz (-3dB)
  • ADS9127：45MHz (-3dB)
• ?滿量程輸入范圍?：±3.2V差分

?3. 功耗表現?

• ADS9129：274mW @ 20MSPS
• ADS9128：83mW @ 10MSPS
• ADS9127：59mW @ 5MSPS

?4. 接口特性?

• ?串行LVDS接口?：
  • 支持SDR和DDR輸出模式
  • 同步時鐘和數據輸出
  • 最大支持12.8Gbps通道速率

?三、技術架構?

?1. 模擬輸入特性?

• 支持交流和直流耦合差分輸入
• 輸入偏置電流：0.1nA（典型值）
• 輸入共模電壓范圍：VCMOUT ±0.07V

?2. 基準電壓系統?

• ?內部基準?：4.096V ±0.004V
• ?外部基準?：支持4.076V至4.116V范圍

?四、應用領域?

• ?功率分析儀?
• ? 源測量單元(SMU) ?
• ?海洋設備?
• ?伺服驅動位置反饋?
• ?直流電源、交流源、電子負載?

?五、封裝信息?

• ?封裝類型?：40引腳VQFN封裝
• ?封裝尺寸?：6mm × 6mm
• ?工作溫度?：-40°C至+125°C
• ?熱阻參數?：
  • RθJA：25.8°C/W
  • RθJC(bot)：1.1°C/W

?六、高級功能?

? 1. 數字下變頻器(DDC) ?

• 集成數字混頻器和24位數控振蕩器(NCO)
• 支持2、4、8、16倍抽取
• 可配置輸出頻率和初始相位

?2. 數據平均功能?

• 內置抽取濾波器
• 支持2、4、8、16倍過采樣
• 通過SMPL_SYNC引腳實現多器件同步

?七、電氣特性?

?1. 直流性能?

• 失調誤差：±10LSB
• 增益誤差：0.25%FSR（典型值）

?3. 交流性能?

• SINAD：93.8dB @ 2kHz輸入
• SFDR：120dB @ 2kHz輸入

?八、開發支持?

• ?SPI配置接口?：支持傳統模式和菊花鏈模式
• ?寄存器映射?：包含3個寄存器組（Bank 0、1、2）
• ?測試模式?：支持固定模式、數字斜坡、交替測試模式

?九、技術優勢?

1. ?低功耗設計?結合高精度性能
2. ?全集成信號鏈?減少外部元件數量
3. ?寬輸入帶寬?支持高頻應用
4. ?低延遲特性?適合實時控制系統
5. ?高可靠性?：符合RoHS標準，支持-40°C至+125°C工作溫度

該系列器件通過高度集成化和優化的功耗設計，為高速數據采集系統提供了完整的解決方案，特別適用于需要高精度和低延遲的應用場景
