ADS912x是16位高速模數轉換器（ADC）系列，集成了用于ADC輸入的驅動器。集成的ADC驅動器簡化了信號鏈，降低了精密應用的功耗，并支持超過1MHz的高頻信號。由于不需要外部去耦電容，集成ADC基準電壓緩沖器針對寬帶寬應用進行了優化。

ADS912x 使用串行 LVDS （SLVDS） 數據接口，可實現高速數字通信，同時最大限度地降低數字開關噪聲。使用每個ADC通道的單獨SLVDS輸出或兩個ADC通道的一個SLVDS輸出讀取ADC數據。
*附件：ads9127.pdf

特性

• 高速低功耗：
  • ADS9129：20MSPS，274mW
  • ADS9128：10MSPS，83mW
  • ADS9127：5MSPS，59mW
• 功能集成：
  • 集成ADC驅動器
  • 集成精密參考
  • 共模電壓輸出緩沖器
• 高性能：
  • 16 位無缺失碼
  • INL：±0.3LSB，DNL：±0.3LSB
  • 信噪比：93.9dB
• 寬輸入帶寬：
  • ADS9129和ADS9128：90MHz （–3dB）
  • ADS9127：45MHz （–3dB）
• 串行LVDS接口：
  • SDR 和 DDR 輸出模式
  • 同步時鐘和數據輸出
• 擴展工作范圍：–40°C 至 +125°C

參數

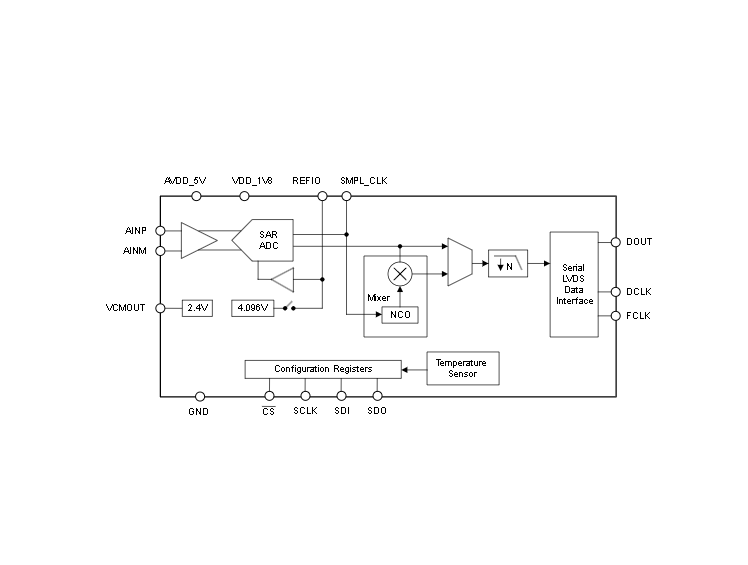

方框圖

?1. 產品概述?
ADS912x是德州儀器(TI)推出的16位高速逐次逼近寄存器(SAR)模數轉換器(ADC)系列，包含三個型號：

• ADS9129：20MSPS采樣率，功耗274mW
• ADS9128：10MSPS采樣率，功耗83mW
• ADS9127：5MSPS采樣率，功耗59mW

?2. 主要特性?

• ?高性能指標?：
  • 16位無失碼
  • INL：±0.3LSB，DNL：±0.3LSB
  • SNR：93.9dB
• ?高集成度?：
  • 集成全差分ADC輸入驅動器
  • 集成精密電壓基準
  • 共模電壓輸出緩沖器
• ?寬輸入帶寬?：
  • ADS9129和ADS9128：90MHz(-3dB)
  • ADS9127：45MHz(-3dB)
• ?串行LVDS接口?：
  • 支持SDR和DDR輸出模式
  • 同步時鐘和數據輸出
• ?寬工作溫度范圍?：-40°C至+125°C

?3. 應用領域?

• 功率分析儀
• 源測量單元(SMU)
• 船舶設備
• 伺服驅動器位置反饋
• 直流電源、交流源、電子負載

?4. 技術規格詳情?

• ?電源要求?：
  • AVDD_5V：4.5-5.5V(ADS9127)，4.75-5.25V(ADS9128/9129)
  • VDD_1V8：1.75-1.85V
• ?基準電壓?：
  • 內部基準：4.096V(典型值)
  • 支持外部基準輸入
• ?封裝信息?：
  • RHA封裝(VQFN, 40引腳)
  • 尺寸：6mm × 6mm

?5. 功能描述?

• ?模擬輸入?：支持交流和直流耦合差分輸入
• ?數據接口?：
  • 支持20位和24位數據幀寬度
  • 數據輸出延遲：3-12ns
• ? 數字下變頻器(DDC) ?：
  • 集成數字混頻器和24位數控振蕩器(NCO)
  • 支持2、4、8、16倍的抽取因子

?6. 編程與控制?

• ?寄存器結構?：分為3個寄存器組(0、1、2)
• ?SPI配置接口?：
  • 支持傳統SPI模式和菊花鏈模式
  • 詳細的寄存器映射和配置選項

?7. 典型應用電路?

• 針對不同輸入信號帶寬提供多種信號鏈設計方案：
  • ≤20kHz帶寬電路
  • ≤100kHz帶寬電路
  • ≤1MHz帶寬電路

?8. 電源與布局建議?

• ?電源去耦?：推薦使用1μF和0.1μF陶瓷電容
• ?布局指南?：
  • 避免數字線路與模擬信號路徑交叉
  • 將模擬輸入信號和基準信號遠離噪聲源
  • 熱焊盤必須焊接到PCB板
