一.牙科醫療設備標準解讀

國際標準概覽

1.國際標準IEC 60601-1-2:2015 ，著重規定了醫用電氣設備基本安全和基本性能的電磁兼容性（EMC）。其中醫療設備對漏電流、抗干擾能力要求極嚴，尤其是生命支持類設備，如輻射發射在特定頻段需額外降低 3-10dB；測試中設備需模擬臨床使用狀態，不能因干擾中斷功能；電源輸入端需采用醫用級濾波器，滿足 2×Un+1000V 的耐壓要求；信號線使用低容值 TVS 管避免信號失真。靜電放電（ESD）抗擾度方面，設備在干擾下不得誤動作或丟失數據，可采用三級防護（GDT+MOV+TVS）。

2.國際標準IEC 80601- 2- 60:2019 ，著重規定了牙科設備在基本安全和基本性能方面的特殊要求。在安全結構上，要求設備具備穩固且符合人體工程學的構造，防止使用者意外受傷；易接近的保險開關必須易于操作，能在緊急情況下迅速切斷電源。接地措施要嚴格按照標準執行，確保漏電時電流能安全導入大地；隔離電壓、絕緣、電氣間隙、爬電距離以及耐壓等方面，都有明確的量化指標，保障設備在電氣性能上的安全可靠。

國內標準詳情

國內依據國際標準并結合自身產業特點，形成了完善的標準體系。

在醫用電氣設備電磁兼容方面，采用 YY 9706.102-2021標準，等同采用 IEC 60601-1-2，2023 年 5 月 1 日實施，覆蓋傳導發射、輻射發射、諧波電流等測試，要求設備在干擾下保持基本性能 ，全方位保障主板的電磁兼容性。

在牙科設備專用安全方面，采用標準 GB 9706.260-2020，等同采用 IEC 80601-2-60，要求牙科設備使用高導電性屏蔽材料（如銅、鋁）提升抗干擾能力。但未單獨規定 EMC 測試限值，需結合 YY 9706.102-2021 執行。

二.EMC電磁兼容測試要求剖析

靜電放電抗擾度

1.醫用電氣設備需滿足特定的靜電放電抗擾度指標，空氣放電分別為±2KV、±4KV和±6KV 。這是模擬日常生活中可能出現的靜電接觸情況，比如醫護人員或患者在接觸設備時產生的靜電。

2.測試時，使用靜電發生器模擬實際靜電放電場景。接觸放電是將靜電發生器的放電電極直接接觸設備的金屬外殼部件進行放電；空氣放電是將放電電極接近受試設備并由火花對受試設備放電；間接放電是將放電電極通過垂直放置于離被測設備殼體面10cm處的- 0.5m*0.5m大小的金屬板，向該金屬板放電。若設備在測試過程中能正常運行，無死機、數據丟失、功能異常等情況，即符合要求。

快速瞬變脈沖群抗擾度

1.測試時，使用能產生特定波形的快速瞬變脈沖群發生器，通過耦合裝置將瞬變脈沖群注入電源線或其它信號電纜及互連電纜線中。若設備在測試期間能維持正常功能，不出現誤動作、顯示錯誤等問題，便符合抗擾度要求。

2.由于醫用電氣設備使用的交流電源連接在公共電網上，其他電氣設備的大功率電感性負載開關或繼電器接點閉合產生的斷續放電，會在電源線中形成快速瞬變脈沖群，可能干擾醫療設備。標準規定在AC和DC電源線上施加±0.5KV, ±1KV和±2KV快速瞬變脈沖群的電平 。

雷擊浪涌抗擾度

1.自然界雷電或大功率負載開關、電力系統故障會產生浪涌，干擾設備正常工作甚至造成損壞。標準要求對AC電源線的相線對地施加±0.5KV, ±1KV和±2KV；相線對相線施加±0.5KV，和±1KV 。

2.測試時，通過耦合裝置將浪涌電壓注入電源線中，依據GB/T 17626.5國家標準執行。設備在測試后無硬件損壞、性能下降等情況，即表明通過測試。

電壓暫降、短時中斷和電壓變化的抗擾度

1.電源系統故障或負載激烈變化會引起供電中斷或者電源電壓暫降。電壓暫降是指電氣系統某一點電壓在短時間內突然下降，經半個周期到幾秒鐘的短暫持續期后又恢復正常；短時中斷指供電電壓消失一段時間，一般不超過1分鐘，電壓下降到零，可認為是100%幅值的電壓暫降。標準對供電電源的電壓暫降、短時中斷和電壓變化有明確要求。

2.測試時，用調壓變壓器和開關按規定要求進行電壓暫降和短時中斷的試驗。若設備在試驗過程中能維持正常功能，或者在短時變化恢復后能迅速恢復正常，即符合抗擾度要求。

三.行業痛點與EMC常見問題洞察

行業痛點深度挖掘

牙科設備對精度和功能的要求不斷提高 ：

基于錐形束 CT（CBCT）的導航系統可實時匹配術前規劃與術中骨組織位置，動態調整鉆頭路徑；動態穩定性控制在手術過程中需抵抗手部抖動、組織反作用力等干擾，保持操作軌跡的穩定性；多模態協同操作設備需支持鉆削、銑削、激光切割等多種操作模式，并與 irrigation（沖洗）、止血等輔助功能聯動，確保操作連貫性。

成本壓力：

研發和生產成本高，包括先進技術的研發投入、高精度零部件的采購、嚴格的質量檢測等，導致設備價格昂貴，增加了醫療機構的采購成本。

市場競爭激烈：

眾多企業紛紛進入牙科醫療設備市場，競爭激烈。國際知名品牌憑借先進技術和品牌優勢占據高端市場，國內企業則在中低端市場競爭，企業需要在產品質量、價格、服務等多方面提升競爭力。

EMC常見問題解析

牙科設備中的電子元件眾多，不同元件之間容易產生電磁干擾

牙科電機的高速旋轉電機可能會對附近的電子傳感器產生干擾，影響設備對口腔數據的準確采集

電磁干擾不僅會影響設備的性能，還可能導致診斷和治療的誤差，降低醫療質量

案例：

電磁發射（EMI）超標

原理：設備內部高頻元件（如電機、電源、處理器）工作時會輻射電磁噪聲（如射頻干擾、諧波）

案例：牙科手持電機的電刷換向產生高頻脈沖噪聲，若未有效濾波，可能耦合到顯示屏的驅動電路，導致像素信號紊亂，出現閃爍或花屏，功率模塊（如開關電源）的 EMI 未被抑制，通過電源線傳導至控制系統，干擾 MCU 的邏輯信號，引發顯示錯誤（如數據讀取錯誤）

電磁抗擾度（EMS）不足

原理：設備對外部電磁干擾（如醫院內其他設備的射頻信號、電網波動）缺乏抗擾能力

案例：鄰近的牙科 CT 或激光設備工作時產生強電磁場，若顯示屏的驅動芯片未做抗擾設計（如未加屏蔽罩或去耦電容），可能導致顯示控制器誤動作；電網中的浪涌或諧波（如手術室大功率設備啟停）通過電源線侵入，使顯示屏的電源模塊輸出不穩定，引發顯示異常

電磁兼容（EMC）設計缺陷

原理：設備內部各模塊布局不合理，導致電磁耦合（如導線交叉干擾、接地環路）

案例：顯示屏的排線與電機驅動線平行布線，形成寄生電容耦合，電機高速運轉時的脈沖信號串?dāng)_至顯示信號，造成圖像閃爍；接地系統設計不良（如數字地與模擬地混接），導致高頻噪聲通過地線回流至顯示屏電路，干擾顯示驅動芯片的基準電壓

電子元件老化與 EMC 性能退化

電容失效：電解電容老化后 ESR增大，濾波能力下降，電源紋波加劇，可能引發顯示屏供電不穩

屏蔽層腐蝕：金屬屏蔽罩或?qū)щ娔z條老化后，電磁屏蔽效能降低，外部干擾更易侵入電路

過熱加劇老化：EMI 濾波不足可能導致電路中感性元件（如電感）發熱增加，加速周邊元件（如電阻、芯片）的熱老化

電應力損傷：持續的電磁干擾可能使芯片長期處于異常工作狀態（如頻繁復位、邏輯錯誤），導致內部晶體管磨損，縮短壽命

散熱問題與EMC的耦合效應

散熱不良引發 EMC 性能惡化：元件溫升導致參數漂移：高溫下，電容容量、電阻阻值可能偏離標稱值，導致濾波電路失效（如 RC 濾波器截止頻率偏移），EMI 抑制能力下降

熱變形引發結構屏蔽失效：塑料外殼受熱變形后，屏蔽接縫間隙增大（如超過 λ/20，λ 為干擾波長），電磁泄漏增加

EMC 設計影響

散熱路徑：屏蔽罩限制散熱：全金屬屏蔽可能阻礙空氣流動，若未設計散熱孔或熱傳導路徑，導致元件在高溫下工作，形成 “散熱差→EMC 惡化→更易故障” 的循環

接地與散熱共路徑：不合理的接地設計（如通過散熱片接地）可能使熱噪聲混入地線，加劇電磁干擾

四.牙科設備EMC的解決思路

EMC設計引入類“DFMEA”

一、DFMEA 在 EMC 設計中的應用邏輯

核心目標：

通過結構化分析，識別 EMC 設計中可能的失效模式、原因及影響，提前采取預防措施

實施流程：

定義功能要求：明確設備 EMC 性能指標（如輻射限值、抗擾度等級）

識別潛在失效模式：分析設計中可能導致 EMC 不達標的薄弱環節

評估風險優先級：通過嚴重度（S）、發生度（O）、檢測度（D）計算 RPN 值

制定預防 / 探測措施：針對高風險項優化設計

跟蹤驗證：通過測試確認改進效果

二、EMC 設計中典型的 DFMEA 分析項

三、EMC-DFMEA 的風險評估與優先級排序

風險優先數（RPN）計算：

RPN = 嚴重度（S）× 發生度（O）× 檢測度（D）

嚴重度（S）：1（可忽略）~10（危及生命）

發生度（O）：1（極不可能）~10（幾乎肯定）

檢測度（D）：1（肯定能檢測）~10（無法檢測）

決策規則：

RPN≥100：必須立即采取措施

S≥8：無論 RPN 值如何，均需優先處理

50≤RPN<100：納入改進計劃

RPN<50：可接受風險

四、實施 EMC-DFMEA 的關鍵工具

仿真工具：

ANSYS HFSS：PCB 板級電磁場仿真，預測輻射熱點

CST Studio：整機 EMC 性能仿真，優化外殼屏蔽設計

測試設備：

頻譜分析儀 + 接收天線：輻射發射測試

EMC 測試接收機：傳導發射測試

示波器 + 探頭：信號完整性分析

標準化模板：

采用 AIAG-VDA DFMEA 表格，增加 EMC 專用字段（如 “EMC 標準條款”、“測試方法”）

五、牙科設備實施 EMC-DFMEA 的核心要件

跨部門協作

硬件工程師、EMC 工程師、可靠性工程師共同參與分析

標準融合

參考 IEC 60601-1-2、YY 9706.102 等醫療設備 EMC 標準

全生命周期管理

設計階段：通過仿真預判風險

樣機階段：通過 EMC 測試驗證措施有效性

量產階段：定期抽檢，監控EMC穩定性

持續改進

建立失效案例庫，總結共性問題，優化設計指南

六、典型案例：口腔種植設備的 EMC-DFMEA 改進

問題描述：

某知名公司口腔種植導航設備在測試中發現，電機驅動模塊產生的高頻噪聲干擾光學定位系統，導致定位精度下降

DFMEA 分析與改進：

失效模式：電機 PWM 驅動信號通過空間輻射干擾光學傳感器

風險評估：S=8（影響手術精度），O=7（設計未考慮隔離），D=4（測試階段可發現）→ RPN=224

改進措施：

將電機驅動 PCB 與傳感器 PCB 正交布局，減少電場耦合

在電機驅動電路增加共模扼流圈，降低共模輻射

光學傳感器模塊增加金屬屏蔽罩，并可靠接地

驗證結果：輻射發射降低 12dBμV/m，定位精度恢復至設計指標

五、常用接口及EMC設計電路解析

電源接口EMC及可靠性設計

AC 電源接口：用于連接外部220V交流輸入

電源接口EMC及可靠性設計

DC 電源接口：用于連接外部電源適配器（如 5V/12V 直流輸入），部分主板芯片支持通過 USB 供電

USB接口EMC及熱插拔可靠性設計

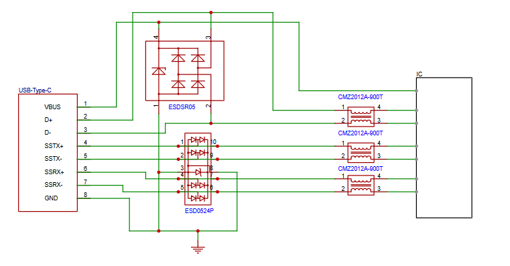

USB-Type-C 接口:

USB接口具有高速數據傳輸能力，廣泛應用于機器人與外部存儲設備、傳感器等的連接。其高速模式下的數據傳輸速率可達5Gbps，能快速傳輸大量數據，如機器人視覺圖像數據

具備即插即用特性，方便用戶隨時連接和更換設備，提高機器人使用的便捷性，在各類機器人應用場景中發揮著關鍵作用

RS-232 接口EMC及熱插拔可靠性設計

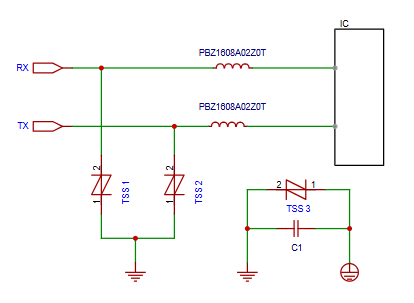

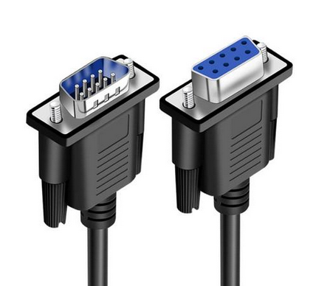

RS232 接口：是常用的串行通信接口之一， RS232適用于短距離設備互聯（如打印機、鼠標等），但需通過電平轉換芯片（如 MAX232 ）適配不同邏輯電平

RS-485 接口EMC及熱插拔可靠性設計

RS485 接口：RS-485 是一種串行通信標準，可以支持多個設備通過同一條串行總線進行通信；且適用于中長距離通信，具有較好的抗干擾能力和數據傳輸穩定性

以太網接口EMC及熱插拔可靠性設計

以太網接口：支持有線網絡連接；以太網接口為機器提供穩定的網絡連接，支持遠程控制和數據交互。通過以太網，機器可實時上傳工作數據至云端，接受遠程指令，實現智能化遠程操作；其傳輸速率可達1000Mbps甚至更高，滿足機器在自動化、智能化等領域?qū)Ω咚佟⒎€(wěn)定數據傳輸?shù)男枨?/p>

HDMI接口EMC及熱插拔可靠性設計

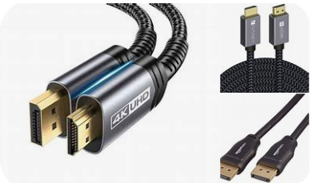

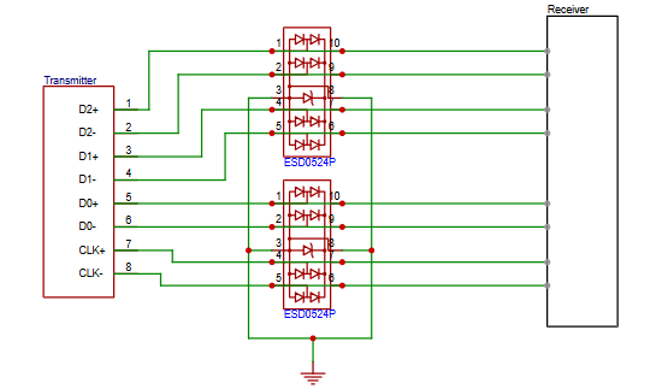

HDMI 接口: 用于連接顯示器輸出視頻信號（部分開發板支持）

CAN接口EMC及熱插拔可靠性設計

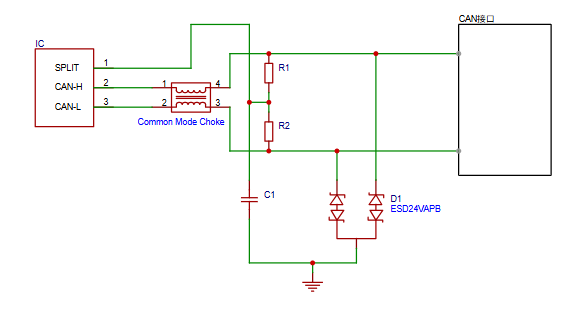

CAN 接口: CAN接口支持多主機并行通信、具有較強的抗干擾能力和實時性
