前言

隨著工業自動化、機器人技術向“高功率、高精密、高可靠”升級，電機驅動系統對功率密度、抗擾能力及保護機制的要求日益嚴苛，高功率電機驅動系統的性能決定了整個設備的可靠性與效率。Trinamic（現隸屬 ADI）推出的TMC6100高功率柵極驅動器，以“卓越驅動+全場景保護+靈活適配”為核心，成為微控制器與功率MOSFET間的“可靠橋梁”，為瓦級到千瓦級電機驅動系統提供穩定、高效的解決方案。

一TMC6100 產品介紹

TMC6100是一款緊湊而高性價比的用于永磁同步電機（PMSM）伺服系統或無刷直流電機（BLDC）的高功率柵極驅動器。所謂的柵極驅動器，可理解為電機系統中微控制器與功率器件之間的橋梁，核心作用是將控制器（如MCU/DSP）輸出的低壓弱信號，轉換為可驅動外部功率器件（如MOSFET）的高壓大電流信號，從而精準控制電機繞組的電流方向與大小，實現電機的高效啟停與調速。

TMC6100核心優勢在于：通過使用六個外部MOSFET，能夠控制從瓦級到千瓦級的電機；軟件控制的驅動器強度允許系統內EME優化；可編程的安全功能，如短路檢測和超溫閾值，以及用于診斷的SPI接口，助力實現穩健可靠的設計；采用7×7mm2QFN封裝（37引腳），雙引腳間距設計確保48V電壓下的安全爬行距離；僅需搭配少量外部元件，即可構建具備全面保護與診斷功能的驅動系統。以下為其核心參數亮點：

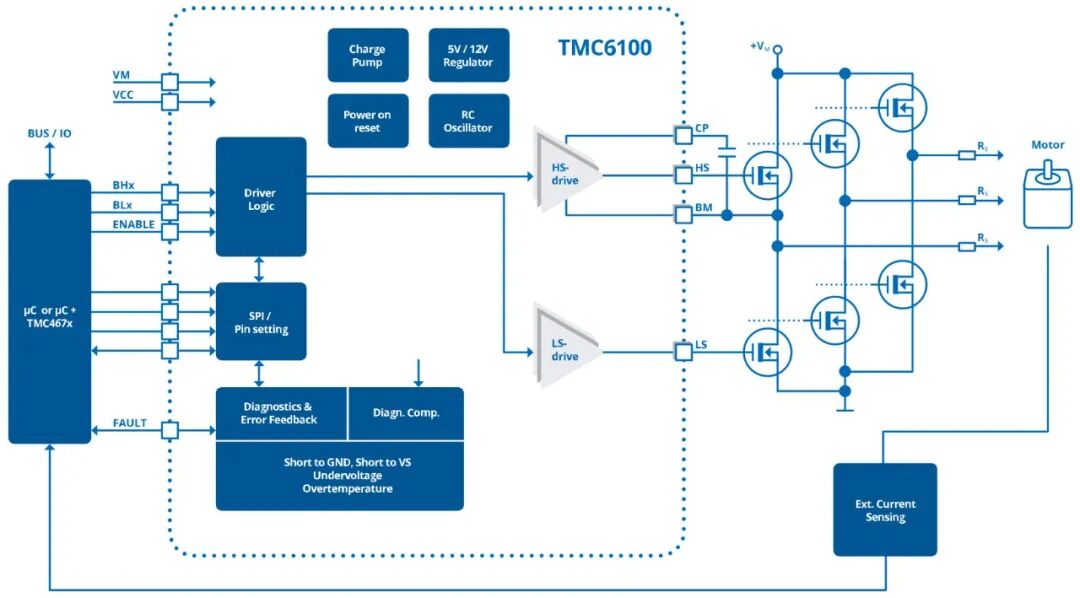

TMC6100框圖



二硬核技術帶來亮眼表現

TMC6100集多項先進特性于一身，使其在同類產品中脫穎而出：

1.突破性的功率處理能力

TMC6100支持8V至60V的寬電壓工作范圍，適配工業常用48V總線與低壓電池系統，通過外接MOSFET可實現高達100A的電機線圈電流輸出。這一強大驅動能力設計使得單顆芯片能夠覆蓋幾瓦到幾千瓦的寬功率范圍，既滿足小型機器人（幾瓦）的精細控制，也能勝任大型數控機床（幾千瓦）的高功率需求。

與傳統驅動方案相比，TMC6100的靈活拓?fù)浣Y(jié)構讓工程師能夠根據具體應用需求精準匹配功率器件，既避免了性能過剩造成的成本浪費，又確保了系統具備足夠的功率余量。

2.靈活可編的驅動性能

TMC6100提供0.5A/1A/1.5A三檔可編程柵極驅動電流：低電流（0.5A）適配醫療儀器等噪聲敏感場景，減少EMI輻射；高電流（1.5A）適配工業電機，實現MOSFET快速開關，降低開關損耗。這一特性使工程師能夠根據具體應用場景優化開關速度和電磁干擾（EMI），在系統性能與電磁兼容性之間找到最佳平衡點。

時鐘與模式切換：默認使用24MHz內部時鐘（精度±4%），也可外接4-16MHz時鐘（占空比40%-60%）；當外部時鐘丟失超過32個內部時鐘周期時，自動切換至內部時鐘，保障系統連續運行。

芯片配備可編程的先開后合功能——內置可編程BBM定時功能，數字BBM時間范圍0-15檔（典型42ns/CLK），確保高側、低側MOSFET不同時導通，徹底防止橋臂短路；支持3線或6線驅動配置，適配不同控制器接口需求。

3.全面智能的系統保護機制

在實際應用環境中，電機驅動系統常常要面臨各種復雜極端工況的考驗。TMC6100內置的多重保護機制為系統穩定運行提供了堅實保障。

可編程短路保護：用戶可根據MOSFET規格設定電流閾值，檢測到過流時快速關斷柵極，同時通過SPI輸出故障信號；智能過溫保護，集成四級溫度傳感器，可在過熱情況下自動關閉驅動器，確保芯片在安全溫度范圍內工作；通過SPI接口，TMC6100提供全面的系統狀態監測和故障診斷功能；集成了欠壓保護，檢測電荷泵欠壓情況，并在欠壓時禁用驅動器。這些保護功能不僅能夠及時監測異常情況，預防故障發生，還能采取保護措施，在異常情況下最大限度地減少設備停機時間，大幅提升系統的魯棒性（指系統在內部結構變動或外部環境擾動下仍能維持其功能穩定運行的能力）和可靠性，提升生產效率。

三技術特性體現卓越性能

TMC6100的技術特性體現了其作為高性能柵極驅動器的綜合優勢

高速開關與低損耗：芯片采用優化設計，可編程的柵極驅動電流，最高1.5A，能夠快速驅動外部MOSFET，實現高速開關操作。同時根據MOSFET的柵極電荷調整柵極驅動電流和電阻，確保合理的開關斜率和低損耗，減少了功率級的開關損耗。

靈活的接口配置：TMC6100支持SPI控制模式和獨立模式兩種工作模式，提供可編程控制接口，支持3線或6線驅動配置。這種靈活性使其能夠適應不同的系統架構和控制需求。

先進的電路設計：集成電荷泵確保在100%占空比條件下穩定工作；可選的先斷后合邏輯；柵極關斷驅動內置1Ω（LS）/1.3Ω（HS）的安全延遲電阻，提供額外的保護。

• 緊湊的封裝設計：采用7×7mm2QFN封裝（37引腳），在有限空間內實現了強大的功能集成，加上雙引腳距離設計，確保在高壓環境下的安全運行，特別適合空間受限、高安全要求的工業應用場景。

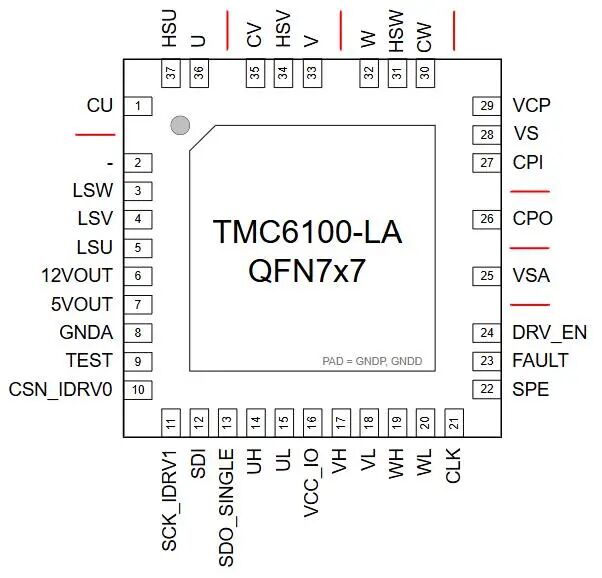

TMC6100引腳封裝圖

四

應用場景：廣泛領域見證價值

TMC6100適用于多種行業和應用場景，展現出其卓越的適應性：

五

開發生態：完備工具助力設計

Trinamic為TMC6100提供了完善的開發工具和支持生態系統，顯著降低了用戶的設計門檻。

評估套件：TMC6100-EVAL評估板和TMC6100-EVAL-KIT評估套件包含功率MOSFET、連接器等外圍元件，開箱即可測試驅動性能，使用戶能夠全面探索TMC6100的各項功能。這些工具大大簡化了前期驗證和原型設計過程。

配套開發環境：配合Trinamic免費的TMC-IDE圖形化開發環境，用戶可以快速完成器件配置，實時監控系統行為，并可視化分析數據。

強大的組合方案：TMC6100可與Trinamic的TMC4671（FOC控制器）和TNC8670（運動控制器）控制器芯片或任何微控制器完美配合，形成高性能的完整電機控制解決方案。這種組合已在TMCM-1636等模塊中成功應用，支持高達1000W功率和60A RMS電流，適配高功率伺服系統。

六結語

在工業4.0與機器人技術升級的浪潮中，TMC6100以“功率靈活適配、性能可編程、保護無死角”的核心優勢，成為高功率電機驅動系統的理想解決方案。無論是空間受限的小型設備，還是高負載的工業場景，它都能通過精簡設計與全面保護，為系統注入“高效、可靠、易開發”的驅動核心，助力工程師快速推出符合市場需求的高性能產品。
