引言

在 5G 乃至未來 6G 通信網絡中，基站作為核心基礎設施，其內部射頻拉遠單元（RRU）與基帶處理單元（BBU）之間的數據傳輸效率，直接決定了通信質量與網絡性能。而 CPRI（通用公共無線電接口）協議，正是保障這一傳輸過程高效、穩定的關鍵技術標準。今天，我們就帶大家深入解讀西安智多晶微電子有限公司的 CPRI 協議演示方案，看看這項技術如何為無線通信賦能。

CPRI 協議Demo介紹

CPRI Demo中的核心模塊CPRI基于智多晶的SERDES IP核實現信號的高速傳輸，在Seal 5000高性能FPGA系列SA5T-100-D0可以支持到10Gbps。Demo使用了兩塊SA5T-100-D0開發板，一塊作為主端，另一塊作為從端。兩塊開發板之間通過FMC子板連接的光模塊進行交互，負責將FPGA輸出的電信號轉換為光信號，或接收光信號并還原為電信號，實現10Gbps速率的光傳輸。板載100MHz差分時鐘晶振作為整個系統的時鐘源，內置SERDES的CDR技術保障了數據傳輸?shù)馁|(zhì)量。

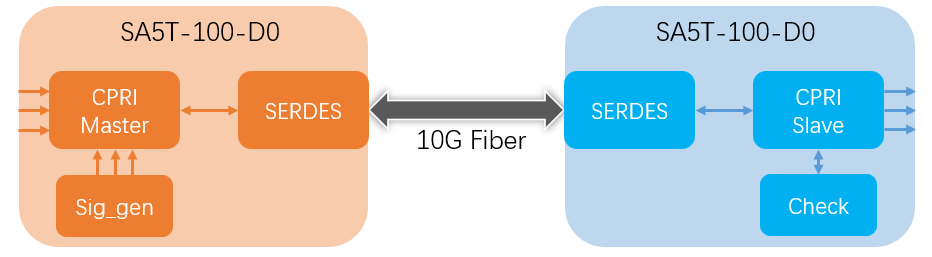

Demo傳輸系統示意圖

在Demo演示環境中，CPRI主端利用信號生成模塊來模擬用戶并行輸入信號，CPRI Master模塊會與SERDES之間進行時鐘、數據和控制信號的交互。串行數據通過光模塊傳輸至另一開發板的SERDES，同樣與CPRI從端進行交互。CPRI Slave模塊解析并恢復主端發送的數據，然后Check模塊會對輸出的數據進行校驗，以提示是否有比特錯誤。

Demo效果

信號生成模塊產生4通道、12位I/Q信號，通過從端的錯誤檢測和計數器，對接收到的數據進行誤碼率評估，從端能夠正確恢復主端發送數據，實測誤碼率為0。

Demo特性

支持4通道、12位并行差分?jǐn)?shù)據輸入；

支持10Gbps數據傳輸；

能夠恢復數據和時鐘；

具備數據校驗功能；

應用場景

6.4G、8G和10G速率的光纖數據傳輸；

基帶信號與射頻信號的高速、穩定交互；

ADC多通道輸入信號的高速傳輸；
