AFE10004-EP是一款高度集成的自主功率放大器（PA）精密模擬前端（AFE），包括四個溫度補償數模轉換器（DAC）、集成EEPROM和柵極偏置開關。四個DAC由存儲在內部EEPROM中的四個獨立的用戶定義的溫壓傳遞函數進行編程。這種設計允許校正任何溫度影響，而無需額外的外部電路。啟動后，該器件無需系統控制器干預即可運行，為控制應用中的偏置電壓設置和補償提供完整的系統。
*附件：afe10004-ep.pdf

AFE10004-EP具有四個柵極偏置輸出，可通過專用控制引腳打開和關閉。柵極偏置開關專為快速響應而設計。結合器件PA_ON引腳，這種快速響應可實現正確的功率排序和耗盡型晶體管（如 GaAs 和 GaN）的保護。

功能集成和寬工作溫度范圍使 AFE10004-EP 成為射頻系統中功率放大器的一體化自主偏置控制電路的絕佳選擇。靈活的 DAC 輸出范圍和內置排序功能使該器件可用作各種晶體管技術（例如 LDMOS、GaAs 和 GaN）的偏置控制器。

特性

• 指定用于國防和航空航天應用
• 受控基線
• 一個裝配和測試站點
• 一個制造現場
• 產品可追溯性
• 延長產品生命周期
• 本地和遠程二極管溫度傳感器
  • ±2.5°C誤差，最大值
  • 0.0625°C 分辨率
• 用于自主運行的內部EEPROM
  • 存儲四個獨立的傳遞函數
  • 設備配置存儲
  • 用戶存儲的開放空間
  • 有資格保留 15 年
• 四個模擬輸出
  • 四個單調DAC：1.22mV分辨率
  • 自動配置的輸出范圍：
    • 正輸出電壓：5.5V，最大值
    • 負輸出電壓：–10V，最小值
  • 大電流驅動能力：
    • 高達 100mA 的源
    • 灌電流高達 20mA
  • 高容性負載容限：高達 15μF
• 柵極偏置開和關控制開關
  • 兩個可編程關斷電壓
    • 兩個輔助DAC：1.22mV分辨率
  • 快速開關時間：50ns，典型值
  • 低電阻：3Ω，最大值
• 內置排序控制
• 內部 2.5V 基準電壓源
• SPI 和 I2C 接口：1.7V 至 3.6V 工作電壓
  • SPI：4線接口
  • I2C：8個可選外設地址
• 指定溫度范圍：–55°C 至 +125°C

參數

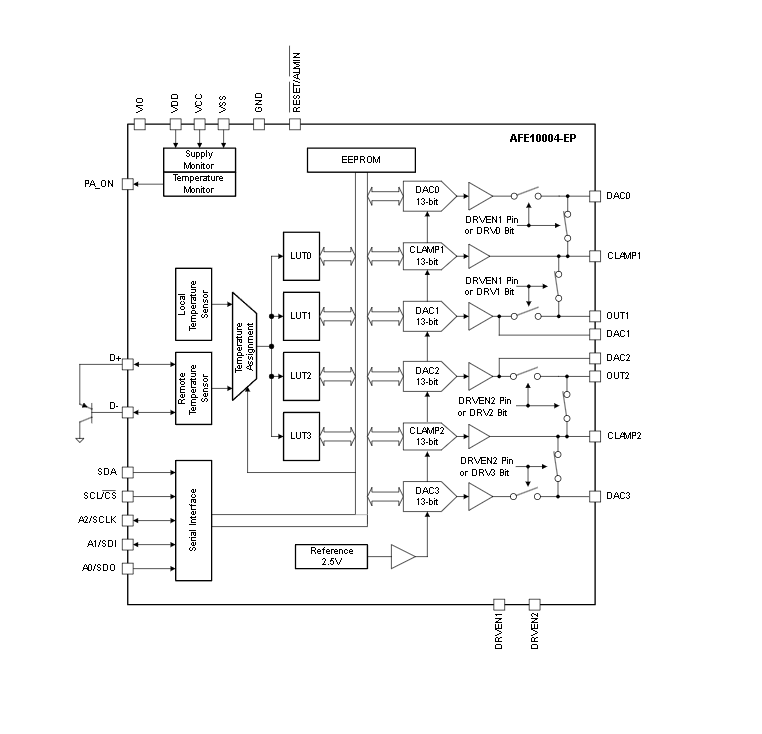

方框圖

AFE10004-EP 是一款專為國防和航空航天應用設計的 4 通道功率放大器精密模擬前端（AFE），集成溫度補償 DAC、EEPROM 和柵極偏置開關，支持自主運行與寬溫工作，適用于雷達、電子戰等高性能 RF 系統。

一、核心特性

1. 精度與性能參數
   • DAC 與輸出能力 ：4 個 13 位單調 DAC，分辨率 1.22mV；輸出范圍可自動配置，正向最大 5.5V、負向最小 - 10V；單通道源電流最高 100mA、灌電流最高 20mA，支持 15μF 容性負載。
   • 溫度傳感 ：內置本地和遠程二極管溫度傳感器，精度最高 ±2.5°C，分辨率 0.0625°C，支持 - 55°C 至 + 125°C 測量，可通過數字濾波優化噪聲（4/8 次采樣平均）。
   • 隔離與可靠性 ：支持單粒子誤差校正（SECDED）和 CRC 校驗，確保數據完整性；ESD 防護符合 HBM±500V、CDM±500V 標準，結溫工作范圍 - 55°C 至 + 150°C。
2. 關鍵功能配置
   • 自主運行 ：內部 EEPROM 可存儲 4 組獨立溫度 - 電壓傳輸函數、設備配置及用戶數據，斷電后數據保留 15 年，上電后自動加載配置，無需控制器干預。
   • 柵極偏置控制 ：2 路可編程關斷電壓（輔助 DAC 控制），開關導通電阻最大 3Ω，切換時間典型 50ns；支持快速上電 / 斷電序列，保護 GaAs、GaN 等耗盡型晶體管。
   • 接口與控制 ：兼容 SPI（最高 20MHz）和 I2C（最高 400kHz，8 個可選地址），I/O 電壓 1.7V 至 3.6V；支持軟件復位、告警事件響應（如溫度超限、傳感器開路）。

二、適用場景

憑借高精度、高集成度及寬溫特性，AFE10004-EP 主要應用于以下領域：

• 雷達系統 ：為功率放大器提供溫度補償柵極偏置，確保雷達信號收發的穩定性。
• 電子戰與通信 ：支持快速偏置切換，適配電子戰設備的動態信號處理需求；通信載荷中實現功率放大器的精準 bias 控制，提升信號傳輸質量。
• 國防無線電 ：滿足國防領域?qū)υO備可靠性、抗干擾能力及長生命周期的要求，適配惡劣工作環境。

三、硬件設計要點

1. 電源與時鐘
   • 電源需求 ：需 4 種電源軌，分別為模擬電源 VDD（4.5-5.5V）、數字 I/O 電源 VIO（1.65-3.6V）、輸出緩沖正電源 VCC（0-5.5V）、輸出緩沖負電源 VSS（-11V 至 - 4.5V）；推薦 VDD/VCC 使用低噪聲 LDO，VSS 需匹配負輸出范圍需求。
   • 電源序列 ：無強制上電順序，但需確保所有電源達到閾值后設備才退出復位；負電壓 VSS 優先供電時，需避免其他電源引腳出現超出絕對最大額定值的負壓。
2. 布局與布線
   • 關鍵引腳處理 ：模擬輸入 / 輸出（DAC、CLAMP、OUT 引腳）需靠近濾波電容（如 1μF X7R 陶瓷電容），減少寄生電感；高速串行接口（SPI 的 SCLK/SDI/SDO）需 100Ω 差分布線，長度匹配誤差≤5mil。
   • 熱設計 ：24 引腳 VQFN 封裝（4mm×4mm）的熱焊盤需通過多個過孔連接至 PCB 接地平面，降低結溫；建議 PCB 銅皮面積不小于封裝面積的 2 倍，確保散熱效率。
   • 隔離與抗干擾 ：模擬地（AGND）與數字地（DGND）單點連接；溫度傳感器線路（D+/D-）需差分布線，并聯 100pF 濾波電容，減少噪聲耦合。
3. 初始化與校準
   • EEPROM 配置 ：需先禁用 LUT（LUTDIS=1），再通過 SPI/I2C 寫入 DAC 基準值、溫度系數等參數，最后寫入 0xE4 觸發 EEPROM 燒錄（耗時約 130ms），燒錄后需斷電或復位生效。
   • 溫度校準 ：支持遠程溫度傳感器偏移補償（通過 OFFSET 寄存器）和 η 因子校正（適配不同晶體管的 VBE 特性），提升溫度測量精度。

四、工作模式與性能優化

1. 三種核心工作模式
   • 自主模式 ：默認模式，溫度傳感器實時監測，LUT 與 ALU 自動計算 DAC 輸出，實現閉環溫度補償；適用于無需外部干預的獨立系統。
   • 手動模式 ：支持 DAC 輸入覆蓋（直接通過接口寫入 DAC 值）、溫度傳感器覆蓋（外部模擬溫度值）及 ALU 旁路（輸出固定基準值），便于調試與測試。
   • 中斷模式 ：禁用自動復位序列，允許分步控制 DAC 使能、PA_ON 信號及電流模式，用于設備功能驗證與故障排查。
2. 性能優化手段
   • 噪聲控制 ：模擬輸入端并聯 10nF 至 1μF 電容，降低電源噪聲；遠程溫度傳感器線路串聯 50Ω 電阻 + 100pF 電容，抑制高頻干擾。
   • 失真抑制 ：DAC 輸出緩沖采用軌到軌設計，減少非線性失真；時鐘端使用低抖動時鐘源（如 LMK04832），避免相位噪聲導致的諧波失真。
   • 功耗管理 ：支持通道斷電、全局斷電等低功耗模式，正常工作時 VDD 電流典型 5mA、VIO 電流典型 10μA，平衡性能與功耗。
