該DAC39RF20是一款具有 16 位分辨率的單通道和雙通道數模轉換器 （DAC）。通過外部全速率時鐘，這些器件在單邊沿采樣模式（NRZ 和 RF）下支持 22GSPS，在雙邊沿采樣模式（DES2XL、DES2XH）下支持 44GSPS。當使用內部PLL/VCO時，器件在單邊沿采樣模式（NRZ和RF）下支持17GSPS，在雙邊沿采樣模式（DES2XL、DES2XH）下支持34GSPS。這些器件可用作非插值或插值DAC，用于直接RF采樣或復雜基帶信號生成。兩個通道的最大輸入數據速率為 21GSPS（12 位分辨率）或 15.75GSPS（16 位分辨率）。一個通道的最大速率為 22GSPS（16 位分辨率）。該器件可以在超過 20GHz 的頻率下生成大于 10GHz 帶寬的信號，從而能夠通過 Ku 頻段直接采樣。
*附件：dac39rf20.pdf

特性

• 16位多奈奎斯特DAC內核
• DAC采樣率：
  • NRZ，射頻模式：22GSPS
  • DES2xL、DES2xH 模式：44GSPS
• 最大輸入數據速率：
  • 12 位，雙通道：21GSPS/通道
  • 16 位，雙通道：15.75GSPS/通道
  • 16 位，單通道：22GSPS
• 輸出頻率范圍：>18GHz
• fOUT = 10GHz、DES2xL 模式下的性能
  • 本底噪聲（小信號）：–170dBFS/Hz
  • SFDR （-0.1dBFS）：–55dBc
  • IMD3（每音-7dBFS）：–60dBc
  • 附加相位噪聲，10kHz 偏移：-132dBc/Hz
• 可選的PLL/VCO，用于DAC時鐘生成
• 四個集成數字上變頻器 （DUC）
  • 插值：1x、4x、6x、8x 至 256x
  • 用于 I/Q 輸出的復雜基帶 DUC
  • 用于直接射頻采樣的復數到實際上變頻
  • 64 位頻率分辨率 NCO
  • 具有跳頻功能的相位連續、同步和復位選項
• DUC 輸入或 DAC 輸入端的可編程 FIR 均衡器
• 直接數字合成 （DDS） 功能
  • 四個分段線性波形發生器
    • 16 個預存儲的波形
    • 256 總向量
    • 自動或同步外部觸發器
  • 頻率、幅度、相位接口流
• JESD204C界面
  • 16 通道，高達 32.5Gbps
  • C-S 類，子類 1 兼容
• 自動時鐘和 SYSREF 校準和跟蹤

參數

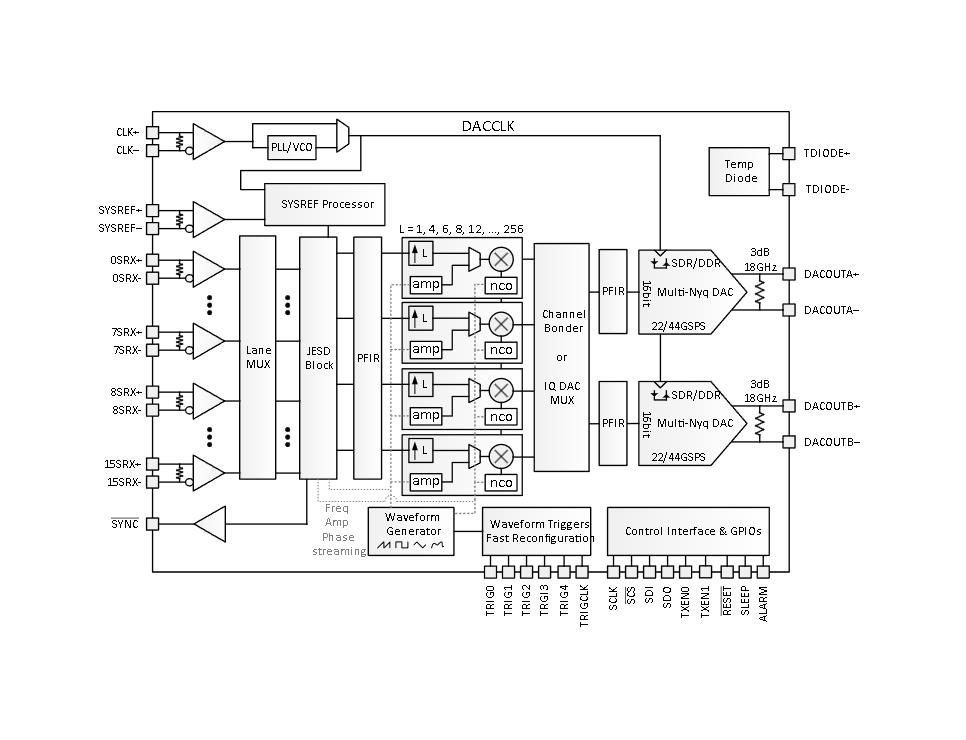

方框圖

一、核心性能參數

1. 采樣率與頻率特性

• 采樣率范圍 ：根據工作模式靈活調整，NRZ（非歸零碼）、RF 模式下最高 22GSPS；DES2xL（雙沿采樣低帶寬）、DES2xH（雙沿采樣高帶寬）模式下，因支持雙沿采樣，采樣率翻倍至 44GSPS，適配不同信號帶寬需求。
• 輸出頻率與信號質量 ：輸出頻率范圍超 18GHz，可覆蓋 Ku 頻段；10GHz 輸出時（DES2xL 模式），噪聲底低至 - 170dBFS/Hz，三階交調失真（IMD3，-7dBFS 雙音輸入）達 - 60dBc，10kHz 偏移處附加相位噪聲為 - 132dBc/Hz，保證寬頻帶內信號純凈度。
• 輸入數據率 ：雙通道配置下，12 位分辨率時最高 21GSPS / 通道，16 位分辨率時最高 15.75GSPS / 通道；單通道 16 位分辨率時最高 22GSPS，適配高速數據傳輸場景。

2. 關鍵集成功能

• 數字上變頻器（DUC） ：集成 4 個 DUC，支持 1x、4x、6x 至 256x 插值，配備 64 位分辨率數控振蕩器（NCO），可實現相位連續、同步的頻率跳變，支持復數基帶信號到實 RF 信號的直接上變頻，減少外部電路復雜度。
• 直接數字合成（DDS） ：含 4 個分段線性波形發生器，可預存 16 種波形、256 個向量，支持自動觸發或同步外部觸發；支持頻率、幅度、相位參數的實時 streaming 傳輸，可生成非線性調頻（NLFM）、相位編碼雷達脈沖等復雜波形。
• 可編程 FIR 均衡器 ：可靈活配置在 DUC 輸入或 DAC 輸入端，用于補償信號鏈路損耗，優化信號幅頻特性，適配不同傳輸鏈路的損耗特性。
• JESD204C 接口 ：配備 16 條 SerDes 通道，單通道最高 32.5Gbps 速率，兼容 Class C-S subclass-1，支持多器件同步；支持 8b/10b 與 64b/66b 編碼，64b/66b 模式下需啟用擾碼功能，保障時鐘恢復穩定性。

二、適用場景

基于高采樣率、寬頻帶輸出及高集成度特性，DAC39RF20 主要應用于以下領域：

• 衛星通信（SATCOM） ：超 18GHz 輸出頻率覆蓋衛星通信常用頻段，低噪聲與低失真特性保障衛星信號收發鏈路的信號質量，適配天地一體化通信系統。
• 相控陣天線系統 ：支持快速頻率跳變與多通道同步，可通過 JESD204C 接口實現多 DAC 器件的精準時序?qū)R，滿足相控陣波束賦形對高速、同步信號生成的需求。
• 合成孔徑雷達（SAR）激勵器 ：22-44GSPS 高采樣率可生成寬帶寬雷達激勵信號，DDS 功能支持自定義雷達脈沖波形，適配高分辨率 SAR 成像系統。
• 無線通信測試儀與任意波形發生器（AWG） ：DDS 波形存儲與 streaming 功能可生成 LTE、5G 等標準通信信號，也可自定義測試波形，用于通信設備研發與生產測試。

三、硬件設計關鍵要點

1. 電源與時鐘配置

• 電源需求 ：需多組獨立電源軌，包括 1.8V 模擬電源（VDDA18A/B，為 DAC 通道 A/B 供電）、0.8V 數字電源（VDDDIG，數字邏輯供電）、1.8V 時鐘電源（VDDCLK18，時鐘輸入緩沖供電）、-1.8V 負電源（VEEAM18/VEEBM18，DAC 電流源偏置供電）；每個電源引腳需并聯 100nF MLCC 電容與 1μF 鉭電容，電容緊貼引腳布局，降低電源噪聲。
• 時鐘設計 ：外部時鐘模式下，CLK± 需 AC 耦合至?xí)r鐘源，內部集成 100Ω 差分端接，時鐘占空比需保持 45%-55%；內部 PLL/VCO 模式支持 8.125-17GHz 時鐘生成，需配置 PLL 倍頻系數（MPY）與參考時鐘分頻系數（REFDIV），確保 VCO 頻率在 8.125-16.25GHz 范圍內。

2. 布局與布線準則

• 差分信號處理 ：DAC 模擬輸出（DACOUTA±/DACOUTB±）、時鐘（CLK±）及 JESD204C SerDes 通道（0SRX±-15SRX±）需采用差分布線，阻抗控制為 100Ω，長度匹配誤差≤5mil，減少信號時延差。
• 地平面隔離 ：模擬地（AGND）、數字地（DGND）與時鐘地（VSSCLK）需單點連接，避免地環路；高頻信號（時鐘、SerDes）與低頻控制信號（SPI）分開布局，間距≥2mm，減少串?dāng)_。
• 熱設計 ：采用 289 球 FCCSP 封裝（13.8mm×13.8mm，0.8mm pitch），封裝熱焊盤需通過至少 4 個過孔連接至 PCB 接地平面，PCB 銅皮面積不小于封裝面積的 2 倍，確保結溫（Tj）不超過 150°C（最高額定值）。

3. 初始化與校準流程

• 寄存器配置 ：通過 SPI 接口（SCLK、SDI、SDO、SCS）配置工作模式，包括 JESD204C 格式（JMODE）、DSP 工作模式（DUC/DDS/ 旁路）、插值系數（DSP_L）、PLL 參數（MPY、REFDIV）；配置完成后需等待 PLL 鎖定（PLL_LOCKED=1）。
• 同步校準 ：SYSREF 用于多器件同步，需確保 SYSREF 周期為 DACCLK 周期的整數倍（如 32×DACCLK）；啟動時需發送 15 個 SYSREF 脈沖完成時鐘與 LMFC（本地多幀時鐘）對齊，再使能系統（SYS_EN=1），確保鏈路確定性時延。

四、工作模式與性能優化

1. 核心工作模式

• DUC 模式 ：接收 JESD204C 接口的 I/Q 基帶數據，經 DUC 插值（1x-256x）與 NCO 混頻后，上變頻至目標 RF 頻率，直接驅動 DAC 輸出；支持相位連續的頻率跳變，適用于軟件定義無線電（SDR）的基帶 - 射頻直接轉換場景。
• DDS 模式 ：
  • SPI 模式 ：通過 FREQ、PHASE、AMP 寄存器配置單頻信號參數，生成固定頻率的正弦波，適用于本地振蕩器（LO）場景。
  • 向量模式 ：預存 256 個向量（含頻率、幅度、相位參數），通過觸發信號切換向量，生成復雜波形（如 NLFM），適用于雷達脈沖生成。
  • 流模式 ：通過 JESD204C 接口實時 streaming 傳輸頻率 / 相位 / 幅度參數，支持動態波形調整，適用于跳頻通信場景。
• 旁路模式 ：JESD204C 輸入數據直接傳輸至 DAC 輸出，跳過 DUC/DDS 處理，適用于簡單信號直通（如低帶寬測試信號）場景。

2. 性能優化手段

• 噪聲抑制 ：模擬輸入端并聯 10nF-1μF 電容濾除電源噪聲；SerDes 通道串聯 50Ω 電阻與 100pF 電容抑制高頻干擾；啟用 Dither（抖動）與 DEM（動態元素匹配）功能，降低 DAC 非線性失真（如諧波失真）。
• 失真控制 ：配置可編程 FIR 均衡器補償鏈路損耗，優化信號幅頻特性；根據輸出頻率選擇 DAC 輸出模式（NRZ 用于 0-FDACCLK/2 頻段，RF 用于 FDACCLK/2-FDACCLK 頻段），避免奈奎斯特區信號衰減。
• 功耗管理 ：支持 APP Sleep（DSP / 編碼器斷電）、Link Sleep（JESD 鏈路層斷電）、PHY Sleep（SerDes 物理層斷電）等低功耗模式，正常工作時 VDD 電流典型 5mA、VIO 電流典型 10μA，可根據系統功耗需求靈活切換。

五、可靠性與異常處理

1. 異常監測與保護

• 過壓 / 過流保護 ：輸入電壓超出絕對最大額定值（如 VDDA18A/B 最高 2.45V）時，需外部限流電路限制輸入電流在 ±10mA 以內，避免 ESD 保護二極管損壞。
• 溫度監測 ：內置溫度二極管（TDIODE±），可通過外部電路監測結溫，當結溫接近 150°C 時，需通過降額（如降低采樣率）或增強散熱（如增加 PCB 散熱銅皮）控制溫度。
• 鏈路故障處理 ：JESD204C 接口支持鏈路狀態監測（LANE_STATUS 寄存器），出現彈性緩沖區溢出（EB_ERR）或鏈路斷開（LINK_UP=0）時，可通過 JESD_RST 寄存器復位鏈路，重啟 CGS（碼組同步）與 ILAS（初始 lane 對齊）流程。

2. 可靠性設計

• ESD 防護 ：符合 HBM（人體放電模型）±500V、CDM（帶電器件模型）±250V 標準，PCB 布局時需預留足夠的 ESD 防護器件空間（如 0402 封裝 TVS 管）。
• 數據完整性 ：支持 SECDED（單粒子誤差校正）與 CRC 校驗，減少高速數據傳輸中的誤碼；JESD204C 接口支持 FEC（前向糾錯），64b/66b 模式下可啟用 FEC 提升鏈路抗干擾能力。
