本篇將詳細介紹如何利用Verilog HDL在FPGA上實現SRAM的讀寫測試。SRAM是一種非易失性存儲器，具有高速讀取和寫入的特點。在FPGA中實現SRAM讀寫測試，包括設計SRAM接口模塊、建立讀寫操作、配置地址計數器、模擬數據流、綜合與仿真以及下載到FPGA進行硬件測試。通過實踐，掌握SRAM在FPGA中的使用和基本讀寫方法，加深對FPGA工作原理的理解。

1. SRAM在FPGA中的應用與原理

靜態隨機存取存儲器（SRAM）由于其高速讀寫能力和簡單的接口，在現代FPGA（現場可編程門陣列）設計中扮演了至關重要的角色。本章將深入探討SRAM在FPGA中的應用原理以及它如何成為存儲解決方案中不可或缺的一部分。

SRAM的基本工作原理

SRAM是基于靜態存儲單元的半導體存儲器，每一個存儲單元由六個晶體管組成，能夠存儲一個位的數據。與DRAM（動態隨機存取存儲器）不同，SRAM不需要周期性的刷新來維持?jǐn)?shù)據。SRAM的這種特性使其能夠提供更快的訪問速度，這對于FPGA中的高速緩存和存儲關鍵數據非常有用。

SRAM在FPGA中的應用

在FPGA中，SRAM被廣泛用于實現內存緩沖、查找表、寄存器文件等組件。由于SRAM的讀寫速度非常快，F(xiàn)PGA能夠借助SRAM進行快速的數據處理和臨時存儲，這在數據密集型的應用中尤為關鍵。比如，在數據通信、圖像處理、數字信號處理等領域，SRAM的使用可以顯著提升性能。

SRAM的優化與考量

盡管SRAM提供了許多優勢，但它也存在一些限制，例如成本較高、密度有限。因此，在FPGA設計中集成SRAM時，需要考慮如何最有效地利用這些有限的資源。此外，設計者還需要考慮SRAM的電源管理問題，以及如何結合FPGA的其他資源以優化整個系統的性能。在后續章節中，我們將進一步深入討論SRAM接口模塊的設計和實現細節。

2. Verilog HDL在FPGA設計中的作用

2.1 Verilog HDL的基本概念和語法

2.1.1 Verilog HDL的基本語法規則

在FPGA設計領域，Verilog HDL（硬件描述語言）是一種廣泛使用的語言，用于描述、模擬和綜合數字邏輯電路。Verilog的基本語法規則包括模塊定義、端口聲明、數據流、行為語句和任務和函數的使用。

模塊是Verilog描述的基本單元，類似于編程語言中的函數或子程序。一個模塊定義的語法如下：

modulemodule_name(port_list); // 輸入輸出聲明inputwire[3:0] in1; outputreg[3:0] out1; // 實現部分always@(posedgeclk)begin  out1 <= in1 +?4'b0001; ?endendmodule

在上面的例子中，定義了一個簡單的模塊，其包含了輸入端口in1和輸出端口out1。always塊用于描述在時鐘上升沿觸發的行為。

2.1.2 Verilog HDL的數據類型和操作符

Verilog提供了豐富多樣的數據類型來表示數字信號，其中最基本的包括wire、reg、integer和bit。wire用于表示組合邏輯，而reg通常用于表示時序邏輯或存儲值。

wire[7:0]a;// 8位寬的線網reg[7:0]b; // 8位寬的寄存器

Verilog的操作符覆蓋了算術、邏輯、關系、位移和還原操作符，這些操作符用于構建表達式和賦值語句。例如，+是算術加法操作符，&&是邏輯與操作符。

wire[7:0] sum;reg[7:0] count;assignsum = a + b;// 線網賦值表示組合邏輯always@(posedgeclk)begin count <= count +?1;?// 寄存器賦值表示時序邏輯end

2.2 Verilog HDL在FPGA設計中的應用

2.2.1 Verilog HDL在模塊化設計中的作用

模塊化設計是FPGA設計的核心理念之一，允許工程師將復雜系統分解為更小、更易管理的組件。Verilog HDL通過模塊定義支持這種設計方式。

在模塊化設計中，可以創建獨立的模塊來執行特定的功能，例如計數器、多路選擇器和算術運算單元。這些模塊隨后可以像“黑箱”一樣復用在不同的設計中。

moduleadder( inputwire[7:0] a, inputwire[7:0] b, outputwire[8:0] sum ); assignsum = a + b;endmodule

在上面的例子中，adder模塊是一個將兩個8位數相加的簡單算術組件。在其他模塊中可以實例化adder，并且只需要知道輸入輸出接口即可。

2.2.2 Verilog HDL在時序控制中的應用

時序控制是數字邏輯設計的另一個關鍵方面，特別是對于時鐘驅動的FPGA設計。Verilog通過always塊和時序控制語句如posedge和negedge提供了強大的時序控制能力。

always@(posedgeclkornegedgereset)beginif(!reset)begin// 異步復位邏輯  q <=?0; ?endelsebegin// 同步時序邏輯? ? ?q <= d; ?endend

在這個例子中，always塊描述了一個寄存器的行為，其中posedge clk表示在時鐘上升沿觸發，negedge reset表示在復位信號的下降沿觸發。

通過使用Verilog進行時序控制，設計師可以精確地定義數據在FPGA內部的流動和操作，以及何時觸發特定事件，確保設計滿足嚴格的時間要求。

3. SRAM接口模塊的設計方法

3.1 SRAM接口模塊的結構設計

3.1.1 SRAM接口模塊的基本結構

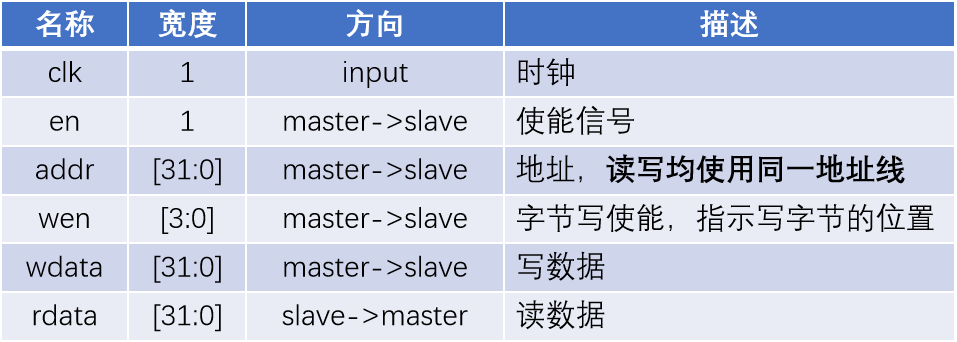

SRAM接口模塊是實現FPGA與SRAM之間有效通信的關鍵組件。該模塊的基本結構通常包括數據總線、地址總線、控制信號總線和必要的邏輯電路。數據總線用于傳輸數據，地址總線用于選擇SRAM內部存儲位置，控制信號總線則負責協調數據的讀寫操作。

設計時，首先要確定SRAM接口模塊的IO引腳分配，這關系到模塊與外部的信號連接是否順暢。緊接著是確定信號的極性與時序，保證數據和控制信號的正確時序關系，避免讀寫沖突。最后，設計者需要考慮信號的驅動能力，確保在不同負載下接口模塊能可靠工作。

3.1.2 SRAM接口模塊的關鍵信號設計

關鍵信號主要包括讀寫使能信號（如OE、WE）、地址信號（A[15:0]）、數據信號（DQ[7:0]）以及芯片選擇信號（CS）。設計這些信號時，必須遵循SRAM的技術手冊中給出的時序要求。

例如，讀操作信號OE應在地址信號穩定后有效，并持續到數據穩定輸出之后，以保證數據的正確讀取。寫操作信號WE和數據信號DQ則需滿足SRAM的寫周期要求，確保數據能夠被正確寫入SRAM存儲單元。

3.2 SRAM接口模塊的功能實現

3.2.1 SRAM接口模塊的數據讀取實現

在設計數據讀取功能時，需要確保FPGA能夠向SRAM發送正確的讀取請求，并準確捕獲返回的數據。通常，這一過程涉及以下步驟：

將目標地址放置于地址總線上。

激活芯片選擇信號CS，確保SRAM處于選中狀態。

激活讀使能信號OE，開始數據讀取過程。

通過數據總線從SRAM中讀取數據。

在數據穩定后，關閉讀使能信號OE。

代碼示例：

modulesram_read(  inputwirecs,     // 芯片選擇信號inputwireoe,     // 輸出使能信號inputwire[15:0] addr, // 地址信號outputreg[7:0] data  // 數據信號);always@(addroroeorcs)beginif(!cs && oe)begin// 這里添加硬件描述邏輯，以實現在oe和cs信號激活時讀取地址addr處的數據// 假設有一個外部模塊負責實現與SRAM硬件交互    data = sram_interface.read(addr);  endelsebegin    data =8'bZ; // 設置高阻態，防止數據沖突endendendmodule

3.2.2 SRAM接口模塊的數據寫入實現

數據寫入功能的實現則需要FPGA向SRAM發送有效的寫請求，并將數據準確地寫入到指定地址。實現這一過程的步驟包括：

將目標地址放置于地址總線上。

激活芯片選擇信號CS和寫使能信號WE。

將數據放置于數據總線上。

維持寫使能信號WE激活狀態直到數據寫入完成。

代碼示例：

modulesram_write(  inputwirecs,     // 芯片選擇信號inputwirewe,     // 寫使能信號inputwire[15:0] addr, // 地址信號inputwire[7:0] data  // 數據信號);always@(addrordataorweorcs)beginif(!cs && we)begin// 這里添加硬件描述邏輯，以實現在we和cs信號激活時將數據寫入地址addr處    sram_interface.write(addr, data);  endendendmodule

3.2.3 SRAM接口模塊的讀寫沖突處理

在設計SRAM接口模塊時，需要特別注意讀寫操作之間的沖突。為了避免沖突，設計者可以設置優先級，例如先處理讀請求再處理寫請求，或者在讀操作期間禁止寫操作請求。

此外，可以引入一個狀態機來管理讀寫狀態。當讀寫操作同時發生時，狀態機根據預設規則選擇執行哪個操作。比如，在FIFO操作中，當讀指針和寫指針相同時，將不允許寫操作，從而避免數據丟失。

狀態機示例代碼：

modulesram_state_machine(  inputwireclk,  inputwirereset,  inputwireread_request,  inputwirewrite_request,  outputregread_enable,  outputregwrite_enable,  outputregconflict_resolution );localparamIDLE =0,      READ =1,      WRITE =2;reg[1:0] current_state, next_state;always@(posedgeclk)beginif(reset)begin    current_state <= IDLE; ? ?endelsebegin? ? ? ? ?current_state <= next_state; ? ?endendalways?@(*)?begincase?(current_state) ? ? ? ? IDLE:?beginif?(read_request)?begin? ? ? ? ? ? ? ? ?next_state = READ; ? ? ? ? ? ?endelseif?(write_request)?begin? ? ? ? ? ? ? ? ?next_state = WRITE; ? ? ? ? ? ?endelsebegin? ? ? ? ? ? ? ? ?next_state = IDLE; ? ? ? ? ? ?endend? ? ? ? ?READ:?begin// ...讀狀態邏輯end? ? ? ? ?WRITE:?begin// ...寫狀態邏輯enddefault:?begin? ? ? ? ? ? ?next_state = IDLE; ? ? ? ?endendcaseend// 根據狀態機的狀態輸出信號always?@(current_state)?begincase?(current_state) ? ? ? ? READ:?begin? ? ? ? ? ? ?read_enable =?1'b1; ? ? ? ? ? ? write_enable =?1'b0; ? ? ? ? ? ? conflict_resolution =?1'b0; ? ? ? ?end? ? ? ? ?WRITE:?begin? ? ? ? ? ? ?read_enable =?1'b0; ? ? ? ? ? ? write_enable =?1'b1; ? ? ? ? ? ? conflict_resolution =?1'b0; ? ? ? ?enddefault:?begin? ? ? ? ? ? ?read_enable =?1'b0; ? ? ? ? ? ? write_enable =?1'b0; ? ? ? ? ? ? conflict_resolution =?1'b0; ? ? ? ?endendcaseendendmodule

狀態機的設計與實現對于SRAM接口模塊的性能和穩定性至關重要。一個良好的狀態管理機制，不僅可以提升接口模塊的工作效率，還能有效防止數據的損壞和丟失。

4. SRAM的讀寫操作實施

4.1 SRAM讀寫操作的理論基礎

4.1.1 SRAM讀寫操作的基本原理

SRAM（Static Random Access Memory）是一種隨機存取存儲器，它通過靜態鎖存器來存儲數據，與動態RAM（DRAM）相比，SRAM不需要周期性刷新，因而可以更快地進行讀寫操作。在FPGA中，SRAM的讀寫操作主要通過控制SRAM接口模塊的相關信號來完成，這些信號包括數據線（DQ）、地址線（Address）、片選信號（CS）、寫使能信號（WE）、輸出使能信號（OE）等。

讀操作時，首先片選信號（CS）和輸出使能信號（OE）同時被激活，然后通過地址線指定數據存儲的位置，數據隨即從數據線讀出。寫操作則需要先激活片選信號（CS）和寫使能信號（WE），然后將數據放到數據線上，并通過地址線指定寫入的數據位置。

4.1.2 SRAM讀寫操作的時序分析

SRAM的讀寫操作需要精確的時序控制以確保數據的正確讀寫。對于讀操作，數據從輸出使能信號（OE）激活到數據穩定出現在數據線上存在一定的延遲，稱為輸出延遲（tOE）。對于寫操作，數據必須在寫使能信號（WE）激活之前穩定在數據線上，這個時間段稱為建立時間（tSU），而數據必須在寫使能信號（WE）失效之后保持在數據線上一段時間，稱為保持時間（tH）。通過合理配置這些時序參數，可以保證SRAM模塊在不同頻率下穩定運行。

4.2 SRAM讀寫操作的實踐應用

4.2.1 SRAM讀寫操作的Verilog實現

為了實現SRAM的讀寫操作，可以使用Verilog HDL進行硬件描述。以下是一個簡單的Verilog代碼示例，展示了如何對SRAM進行基本的讀寫操作：

modulesramReadWrite(  inputwireclk,// 時鐘信號inputwirerst,// 復位信號inputwirecs, // 片選信號inputwirewe, // 寫使能信號inputwireoe, // 輸出使能信號inputwire[15:0] addr,// 地址線inoutwire[7:0] data, // 數據線outputreg[7:0] rdata,// 讀出的數據inputwire[7:0] wdata // 寫入的數據);// SRAM的讀寫邏輯實現reg[7:0] memory_array[255:0];// 假設SRAM為256x8位大小always@(posedgeclkorposedgerst)beginif(rst)begin// 復位操作，清空存儲器內容for(integeri =0; i



	4.2.2 SRAM讀寫操作的仿真驗證

	在進行SRAM的讀寫操作仿真驗證時，需要搭建一個測試平臺來模擬外部信號，并檢查SRAM讀寫邏輯是否正確執行?？梢允褂弥T如ModelSim、Vivado等仿真工具來實現。以下是一個簡單的測試平臺代碼，用于驗證上述Verilog實現的SRAM讀寫操作：


moduletb_sramReadWrite;regclk;regrst;regcs;regwe;regoe;reg[15:0] addr;inout[7:0] data;wire[7:0] rdata;reg[7:0] wdata; sramReadWrite uut (  .clk(clk),  .rst(rst),  .cs(cs),  .we(we),  .oe(oe),  .addr(addr),  .data(data),  .rdata(rdata),  .wdata(wdata) );// Clock Generationinitialbegin  clk =0;  forever#5clk = ~clk;// Generate a clock with period 10 unitsend// Test stimulusinitialbegin// Initialize inputs  rst =1; cs =0; we =0; oe =0; addr =0; wdata =0;   #10;  // Deassert reset  rst =0;   #10;  // Perform Write Operation  cs =1; we =1; oe =0; addr =16'h0001; wdata =8'hAA;   #10;   cs =0;   #10;  // Perform Read Operation  cs =1; we =0; oe =1; addr =16'h0001;   #10;  if(rdata !==8'hAA)begin$display("Read failed! Expected %h, but got %h",8'hAA, rdata);  endelsebegin$display("Read operation successful.");  end  #10;   cs =0;  // Finish simulation$finish;endendmodule



	在仿真環境中運行上述測試平臺，應觀察到寫入操作后，讀操作能正確地從SRAM存儲器讀取預期的數據。這樣的仿真測試對于驗證SRAM讀寫邏輯的有效性至關重要，它保證了在硬件實施前，設計的邏輯可以按預期工作。

	5. 地址計數器的配置與使用

	地址計數器是FPGA設計中至關重要的組件之一，特別是在SRAM接口模塊設計中，它負責生成正確的地址以進行數據的讀寫操作。本章節將深入探討地址計數器的基本原理、配置方法，并且介紹在SRAM讀寫操作中的應用，以及在仿真與調試中如何使用地址計數器。

	5.1 地址計數器的基本原理

	5.1.1 地址計數器的工作原理

	地址計數器的工作原理是產生一系列連續的地址，這些地址用于指向SRAM存儲器中的特定位置。在讀寫操作過程中，計數器按照一定的時序邏輯遞增或遞減，以定位到下一個或前一個數據存儲位置。

	地址計數器通常由寄存器、加法器和控制邏輯電路組成。寄存器用于存儲當前地址值，加法器根據控制信號來決定地址值的增加或減少，控制邏輯則根據FPGA的時序要求來管理計數器的行為。

	5.1.2 地址計數器的配置方法

	在FPGA設計中，地址計數器的配置方法主要是通過編寫Verilog代碼來實現。設計者需要定義計數器的參數，如計數范圍、步進值和初始值等。以下是一個簡單的地址計數器配置方法示例：


moduleaddress_counter(  inputclk,     // 時鐘信號inputreset,    // 復位信號inputenable,   // 使能信號inputdirection,  // 計數方向信號，0為遞增，1為遞減outputreg[N-1:0] addr// 地址輸出，N為地址位寬);parameterN =8;// 地址位寬參數parameterMAX_ADDR = (1<< N) -?1;?// 最大地址值always?@(posedge?clk?orposedge?reset)?beginif?(reset)?begin// 異步復位地址計數器? ? ? ? ?addr <=?0; ? ?endelseif?(enable)?begin// 根據方向信號更新地址if?(direction ==?0)?begin// 遞增if?(addr == MAX_ADDR)?begin? ? ? ? ? ? ? ? ?addr <=?0;?// 回到地址開始endelsebegin? ? ? ? ? ? ? ? ?addr <= addr +?1; ? ? ? ? ? ?endendelsebegin// 遞減if?(addr ==?0)?begin? ? ? ? ? ? ? ? ?addr <= MAX_ADDR;?// 回到最大地址endelsebegin? ? ? ? ? ? ? ? ?addr <= addr -?1; ? ? ? ? ? ?endendendendendmodule



	在此代碼中，地址計數器通過clk信號來同步更新地址，reset信號用于異步復位計數器，enable信號用于啟用或禁用計數器的計數行為，direction信號用于決定計數的方向。addr是輸出的地址值，N是地址計數器的位寬參數。

	5.2 地址計數器的實踐應用

	5.2.1 地址計數器在SRAM讀寫中的應用

	在SRAM讀寫操作中，地址計數器提供必要的地址序列來訪問數據。通過控制enable和direction信號，可以實現對數據流的連續讀取或?qū)懭搿Ｒ韵率侨绾卧赟RAM讀寫操作中使用地址計數器的邏輯概述：

	初始化地址計數器：在開始讀寫操作前，確保地址計數器被正確初始化。這通常涉及將地址計數器設置到起始位置，并確保其能夠響應時鐘信號。

	配置讀寫控制邏輯：根據讀寫操作的需求配置計數器。例如，如果要順序讀取一系列數據，地址計數器應設置為遞增模式。如果要執行快速的雙向讀寫操作，可能需要切換計數方向。

	使能計數器：在數據讀寫周期，通過控制enable信號來允許地址計數器更新其值。

	觀察和響應輸出地址：地址計數器輸出的地址將用于SRAM的讀寫操作。設計者需要確保這些地址正確映射到SRAM的存儲位置。

	5.2.2 地址計數器的仿真與調試

	仿真和調試是確保地址計數器正確工作的關鍵步驟。通過仿真，可以在沒有物理硬件的情況下驗證地址計數器的行為。

	仿真過程：

	測試環境搭建：使用Verilog仿真工具（如ModelSim）搭建測試環境。

	編寫測試平臺：編寫一個測試平臺（testbench）以生成必要的時鐘、復位和控制信號，并監視地址計數器的輸出。

	執行仿真：運行仿真并觀察地址計數器的行為。檢查輸出地址是否按照預期遞增或遞減。

	結果分析：分析仿真結果，確認地址計數器的輸出地址是否與預期一致。

	調試過程：

	檢查代碼邏輯：確保always塊內的邏輯正確處理了reset、enable和direction信號。

	邊界條件測試：驗證地址計數器在達到最小和最大值時的行為是否符合預期。

	時序分析：通過波形圖分析信號之間的時間關系是否符合設計要求。

	通過這些仿真與調試步驟，可以保證地址計數器在實際硬件中能夠正確地進行地址生成，從而支持SRAM的有效讀寫操作。

	6. 數據流的模擬與讀寫一致性檢驗

	6.1 數據流的模擬方法

	6.1.1 數據流的模擬原理

	在FPGA開發過程中，模擬數據流是驗證SRAM接口模塊功能正確性的關鍵步驟。模擬數據流的目的是在沒有實際硬件的情況下，對設計的SRAM接口進行操作，以檢查數據是否能夠正確地寫入和讀出。這一過程涉及生成模擬的時鐘信號、地址信號和數據信號，然后將它們傳遞給SRAM接口模塊。通過觀察輸出數據與輸入數據是否一致，可以驗證SRAM接口模塊在邏輯上是否實現了正確的讀寫功能。

	6.1.2 數據流模擬的Verilog實現

	在Verilog中，可以使用initial塊和always塊來生成和管理數據流模擬過程。以下是一個簡單的例子，演示了如何使用Verilog代碼模擬數據寫入和讀取過程：


modulesram_simulation;  // SRAM 接口參數定義parameterDATA_WIDTH =8;  parameterADDR_WIDTH =8;  // SRAM 接口信號定義regclk;  reg[DATA_WIDTH-1:0] data_in;  reg[ADDR_WIDTH-1:0] addr;  regwe;  wire[DATA_WIDTH-1:0] data_out;  // 實例化 SRAM 接口模塊  sram_interface uut (    .clk(clk),    .data_in(data_in),    .addr(addr),    .we(we),    .data_out(data_out)   );  // 時鐘信號生成initialbegin    clk =0;    forever#10clk = ~clk;// 產生周期為20個時間單位的時鐘信號end// 模擬寫入和讀取過程initialbegin// 初始化輸入數據和地址    data_in =0;     addr =0;     we =0;    // 寫入數據    #20we =1;// 激活寫使能    data_in =8'b00001111;     addr =8'b00000000;     #20;// 等待一個時鐘周期    data_in =8'b11110000;     addr =8'b00000001;     #20;    // 關閉寫使能，進行讀取操作    we =0;     #20;// 等待一個時鐘周期// 讀取并驗證數據if(data_out !==8'b00001111)begin$display("Data read mismatch at address 0");    endif(data_out !==8'b11110000)begin$display("Data read mismatch at address 1");    end// 模擬完成$finish;  endendmodule



	6.2 讀寫一致性檢驗的策略和方法

	6.2.1 讀寫一致性檢驗的重要性

	為了確保SRAM接口模塊在FPGA上運行時的穩定性和可靠性，進行讀寫一致性檢驗是必不可少的。通過一致性檢驗，可以確保在寫入數據之后再讀取時，數據能夠被正確地恢復，沒有發生任何形式的損壞或數據沖突。特別是在設計中引入新的優化措施或者硬件升級后，這種檢驗?zāi)軌驇椭?a  target="_blank">開發者及時發現潛在問題。

	6.2.2 讀寫一致性檢驗的實踐操作

	在實際操作中，讀寫一致性檢驗通常會涉及以下步驟：

	初始化SRAM接口模塊和相關信號。

	執行一系列的寫入操作，將不同的數據模式寫入到不同的地址中。

	完成寫入操作后，逐個地址讀取數據，并與原始寫入的數據進行比較。

	檢查輸出數據是否與預期數據一致，記錄所有不一致的情況。

	在Verilog代碼中，一致性檢驗可以通過仿真測試來實現，下面是一個簡單的代碼示例：


// ...（之前的SRAM接口模塊和時鐘信號生成代碼保持不變）initialbegin// 初始化輸入數據和地址// ...（初始化代碼保持不變）// 執行一致性檢驗for(inti =0; i < (1<
