ADS127L14（四通道）和ADS127L18（八進制）是基于單通道ADS127L11的24位、增量Σ（ΔΣ）模數轉換器（ADC）。這些器件提供4個或8個通道的同步采樣，數據速率高達512kSPS（寬帶濾波器模式）和1365kSPS（低延遲濾波器模式）。
*附件：ads127l18.pdf

特性

• 同時測量四個或八個通道
• 寬帶濾波器模式：高達 512kSPS
• 低延遲濾波模式：高達 1365kSPS
• 功率可擴展速度模式：
  • 最大速度：512kSPS
    • 83mW （ADS127L14）
    • 165mW （ADS127L18）
  • 高速：400kSPS
    • 64mW （ADS127L14）
    • 128mW （ADS127L18）
  • 中速：200kSPS
    • 37mW （ADS127L14）
    • 74mW （ADS127L18）
  • 低速：50kSPS
    • 12mW （ADS127L14）
    • 24mW （ADS127L18）
• 具有直流精度的交流性能：（高速模式）
  • 200kSPS時的動態范圍：112dB（典型值）
  • 總諧失真：–118dB（典型值）
  • INL：1ppm FSR（典型值）
  • 失調漂移：10nV/°C（典型值）
  • 增益漂移：0.5ppm/°C（典型值）
• 預充電緩沖信號輸入
• 可通過引腳設置或 SPI 進行編程
• 用于輸出數據的幀同步端口
• 內部或外部時鐘作
• 模擬電源電壓：2.85V 至 5.5V

參數

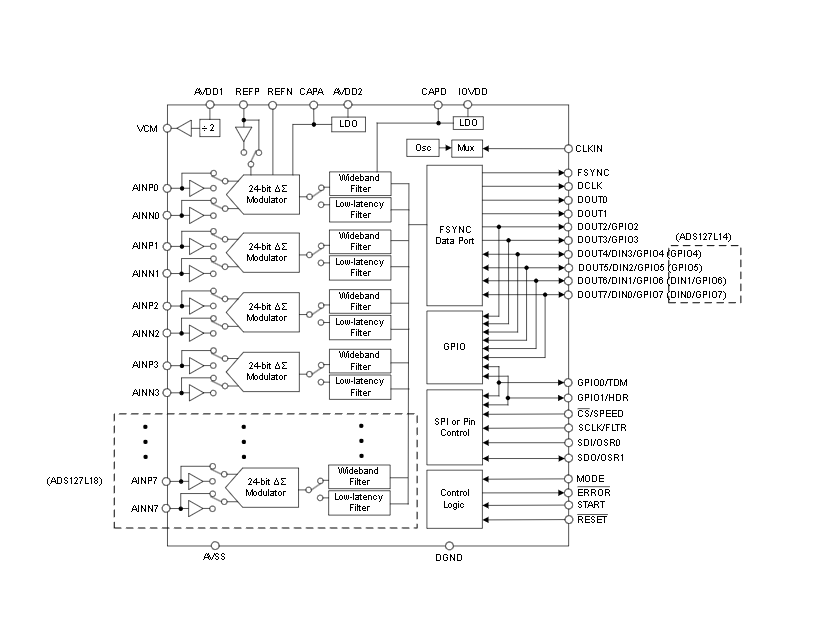

方框圖

一、產品概述

ADS127L14（四通道）與 ADS127L18（八通道）是德州儀器推出的 24 位高精度 ΔΣ 型模擬 - to - 數字轉換器（ADC） ，核心優勢為多通道同步采樣、寬動態范圍、可編程濾波與功耗縮放，專為測試測量（數據采集、振動儀器）、工業自動化（狀態監測）、航空航天（聲吶）、醫療（腦電圖 EEG）、電網基礎設施（電能質量分析儀）等場景設計。兩款器件均采用 7mm×7mm 56 引腳 VQFN（RSH 封裝），支持 - 40°C 至 + 125°C 寬溫工作，通過 4 種功耗可縮放速度模式（最高 512kSPS 采樣率）平衡性能與功耗，單通道功耗低至 12mW（低速模式），兼具高精度與低功耗特性。

二、核心參數與性能對比

1. 器件型號差異

2. 關鍵性能參數（全系列通用）

三、硬件設計關鍵信息

1. 封裝與引腳

• 封裝類型 ：56 引腳 VQFN（RSH），尺寸 7mm×7mm，暴露熱焊盤（背面）需通過至少 6 個 0.3mm 孔徑過孔連接至地平面（熱阻 RθJA=23.5°C/W，RθJC=1.1°C/W），焊接時熱焊盤需與地平面可靠連接，推薦散熱銅皮面積≥5mm×5mm。
• 關鍵引腳功能 ：
  • 模擬輸入：AINP0-AINP7/AINN0-AINN7（8 路差分輸入，L14 僅用前 4 路）、REFP/REFN（基準電壓正負輸入，支持 0.5V-4.096V 基準）。
  • 電源與地：AVDD1（2.85V-5.5V 模擬電源 1）、AVDD2（1.8V-5.5V 模擬電源 2）、IOVDD（1.8V 數字 I/O 電源）、AVSS/DGND（模擬地 / 數字地，需單點共地）。
  • 控制與接口：
    • 同步控制：START（采樣同步觸發，低有效）、RESET（復位，低有效）。
    • 數據輸出：FSYNC（幀同步信號）、DCLK（數據時鐘）、DOUT0-DOUT7（數據輸出，L14 僅用前 4 路）。
    • 配置接口：SCLK（SPI 時鐘）、SDI（SPI 數據輸入）、SDO（SPI 數據輸出）、CS/SPEED（SPI 片選 / 速度模式選擇）。
  • 輔助功能：VCM（共模電壓輸出，(AVDD1+AVSS)/2）、CAPA/CAPD（內部穩壓器輸出，需外接濾波電容）。

2. 電源與信號設計要求

• 電源設計 ：
  • 供電序列：無強制順序，但推薦按 “AVDD1→AVDD2→IOVDD” 順序上電，避免數字噪聲干擾模擬電路；掉電時按逆序操作。
  • 去耦設計：AVDD1、AVDD2、IOVDD 引腳需就近布置 2.2μF 鉭電容 + 0.1μF 陶瓷電容，CAPA 引腳外接 10μF 電容，CAPD 引腳外接 2.2μF 電容；模擬電源與數字電源需獨立布線，推薦搭配低噪聲 LDO（如 TPS7A9401），減少電源噪聲串?dāng)_。
• 信號設計 ：
  • 模擬輸入：差分對布線，長度匹配誤差 < 3mm，線寬≥0.2mm；輸入信號需串聯 22Ω 限流電阻（靠近 ADC 引腳），避免過流損壞；推薦使用第四階抗混疊濾波器（如 THS4551 構成的濾波器），衰減 12.8MHz 以上信號（避免混疊）。
  • 基準電路：REFP/REFN 引腳外接 2.2μF 電容（靠近引腳），基準源推薦使用 REF6041（4.096V 高精度基準），基準線采用屏蔽雙絞線，阻抗匹配 50Ω。
  • 數字接口：SPI 信號線與 FSYNC/DCLK 需短距離布線（<8cm），遠離模擬輸入線（間距≥3mm）；時鐘線串聯 10Ω 匹配電阻，減少高頻噪聲耦合。

四、核心功能與配置

1. 多通道同步與濾波控制

• 同步采樣 ：通過 START 引腳或 SPI 指令實現所有通道同步采樣，采樣時刻偏差 <1ns，保障多通道數據時間一致性（如振動傳感器陣列、多導聯 EEG）。支持 “同步控制模式”（START 脈沖同步）與 “啟停控制模式”（START 高電平啟動、低電平停止），適配不同采集場景。
• 可編程濾波 ：
  • 寬帶濾波器：線性相位 FIR 設計，通帶紋波 ±0.0004dB，-3dB 帶寬達 0.4374× 采樣率，適合 AC 信號（如聲吶、動態應變）采集，建立時間 68/fDATA（如 200kSPS 時 340μs）。
  • 低延遲濾波器：sinc4/sinc3±sinc1 拓?fù)?，延遲低至 3.9μs（1365kSPS），適合 DC 信號（如溫度、壓力）快速采集，支持 OSR=12-4096 可編程，OSR 越高噪聲越低（如 OSR=4096 時噪聲 0.32μVrms）。

2. 功耗縮放與通道管理

• 速度模式 ：4 種預設速度模式，可通過 SPI 或硬件引腳配置，平衡采樣率、功耗與噪聲：
  • 全速模式：512kSPS（寬帶）/1365kSPS（低延遲），功耗 83mW（L14），適合高速信號采集。
  • 低速模式：50kSPS（寬帶）/133kSPS（低延遲），功耗 12mW（L14），適合電池供電設備。
• 通道平均 ：支持 2/4/8 通道分組平均（L18），通過多通道數據平均提升分辨率（如 8 通道平均動態范圍提升 9dB），適配高精度測量場景（如微量應變監測）。
• 獨立掉電 ：每通道可通過 CHn_PWDN 寄存器獨立掉電，掉電通道輸出保持最后數據，閑置通道功耗降至 < 1μA，優化系統功耗。

3. 校準與診斷功能

• 校準功能 ：每通道集成 24 位失調校準寄存器（CHn_OFS）與增益校準寄存器（CHn_GAN），支持軟件校準：
  • 失調校準：短接輸入至中壓，采集數據寫入失調寄存器，抵消零點誤差。
  • 增益校準：輸入已知電壓（如 3.9V，VREF=4.096V），按公式計算增益系數寫入增益寄存器，修正增益誤差。
• 診斷機制 ：
  • 錯誤檢測：ERROR 引腳指示錯誤（如電源欠壓、SPI CRC 錯誤、寄存器 CRC 錯誤），STATUS 寄存器實時反饋錯誤類型。
  • CRC 校驗：支持 SPI 通信 CRC（8 位）、寄存器映射 CRC（16 位）、幀同步數據 CRC（8 位），避免數據傳輸錯誤。
  • 時鐘監測：CLK_CNT 寄存器監測時鐘頻率（fCLK/32），確保時鐘穩定性（如外部晶振故障檢測）。

五、應用設計與布局

1. 典型應用場景

• 多通道振動監測 ：采用 ADS127L18 八通道同步采樣，搭配 8 路 IEPE 振動傳感器，通過寬帶濾波器（OSR=64，200kSPS）采集振動信號，幀同步接口以 TDM 模式輸出數據，實時分析設備振動頻譜，判斷故障狀態。
• 醫療 EEG 設備 ：使用 ADS127L14 四通道，低延遲濾波器（OSR=256，128kSPS）采集腦電信號，高 CMRR（120dB）抑制工頻干擾，VCM 引腳提供共模電壓，保障微弱 EEG 信號（10μV-1mV）采集精度。
• 電能質量分析儀 ：ADS127L14 采集電壓、電流信號，寬帶濾波器（OSR=32，400kSPS）捕獲高頻諧波，通過高 SFDR（120dB）保障諧波分析精度，支持電網 50/60Hz 基波與諧波測量。

2. PCB 布局準則

• 分區設計 ：模擬區（AINP/AINN、REFP/REFN）、數字區（SPI / 幀同步接口）、電源區嚴格分離，模擬地與數字地僅在熱焊盤處單點連接；數字信號線與模擬輸入線間距≥3mm，避免串?dāng)_。
• 布線要求 ：
  • 模擬輸入：差分對采用等長布線（誤差 < 3mm），屏蔽層單端接地（靠近 ADC 端）；輸入濾波器（如 THS4551 構成的四階濾波器）靠近 ADC 放置，減少信號損耗。
  • 基準電路：REFP/REFN 線長 < 5cm，無過孔；基準電容直接焊接在引腳旁（<2mm），避免基準噪聲。
  • 電源布線：AVDD1 與 AVDD2 獨立走層，線寬≥0.3mm；去耦電容與電源引腳間無過孔，保障濾波效果。
• 熱設計 ：暴露熱焊盤通過 8 個 0.3mm 孔徑過孔連接至地平面，熱焊盤周圍預留 1mm 散熱銅皮，避免高溫導致噪聲增大（結溫≤125°C）。
