電池“能充得更快”了，充電樁自然也要“能供得更快”。華為、比亞迪、超聚變等企業近期陸續展示了兆瓦級液冷超充方案——系統電壓達1000V，單槍電流超過1000A，功率密度再創新高。而這些對充電樁的電流檢測也提出了更高的要求。
于是，問題來了：

像芯森AN3V這樣的小體積PCB焊接式霍爾電流傳感器，能否直接用于充電樁PFC模塊的電流檢測？

PFC電路測什么電流？

PFC（Power Factor Correction，有源功率因數校正）是AC/DC模塊的前級環節，用于讓輸入電流波形與電壓同步，提高功率因數、減少諧波。

在充電樁中，它通常是三相交錯式PFC結構，由多路功率模塊并聯實現。

PFC電路中常見的測量點有兩個：

1. 電感電流（DC側，用于電流環控制）
2. 輸入總電流（AC側，用于保護與功率監測）

電流范圍從幾安培到幾百安培不等，取決于功率等級，因此，傳感器必須具備高帶寬（幾十~上百kHz PWM）、擁有良好絕緣（AC輸入對DC鏈路高共模）、能快速響應（μs級電流環）。同時PFC模塊工作時會產生熱量，傳感器還要有較高的溫度穩定性，溫度漂移應最小化。

AN3V的技術特征

AN3V系列是芯森電子全面升級的系列開環霍爾電流傳感器產品，可應用于對電流測量較高要求的電源、光伏、儲能等領域。80A到200A的額定測量范圍，可覆蓋大多數充電樁的PFC應用，對于更高功率的PFC可通過并聯多個傳感器，或者定制更高量程的型號。

與傳統穿孔式霍爾不同，AN3V屬于板載焊接型封裝（SMD/Pin腳插裝），通過 PCB 銅排或?qū)щ娿~層引出原邊電流路徑。
這種結構帶來幾個顯著優勢：

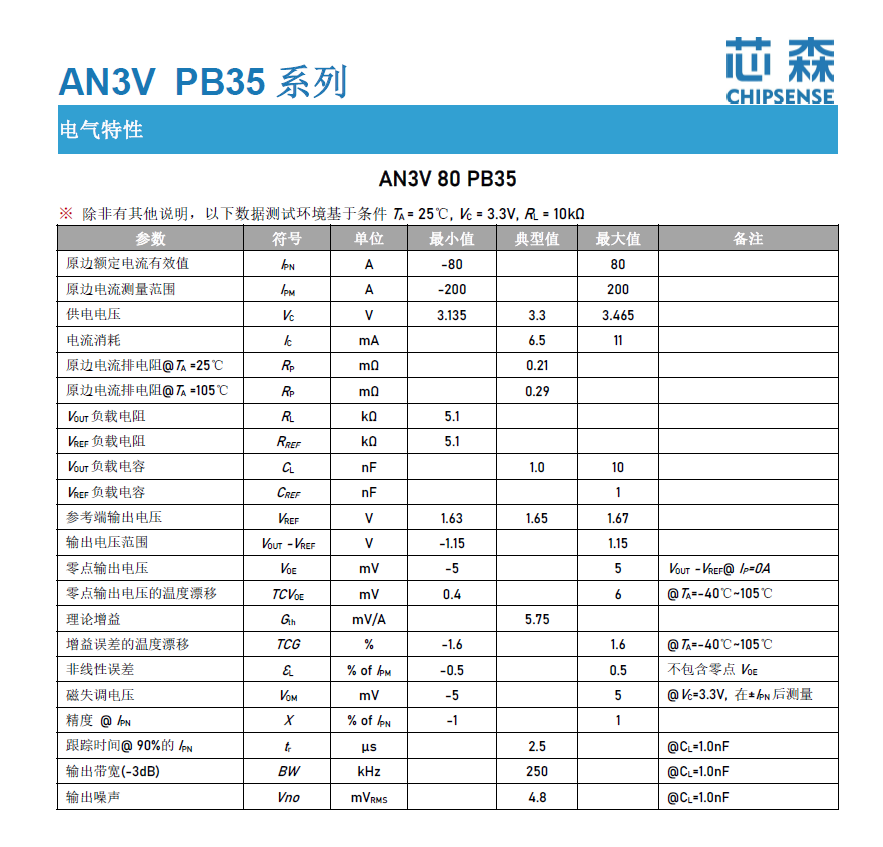

AN3V具備以下電氣特性（以AN3V200為例）：

• 額定電流 ±200A（峰值可達 ±375A）覆蓋大多數PFC；
• 帶寬 250kHz和響應時間2.5μs完全滿足PFC電路的高頻采樣需求；
• 精度和線性度：精度±1%，非線性誤差≤0.5%，符合PFC電路對電流采樣的精度要求；
• 絕緣和安全：交流耐壓4.3kV/1min，爬電距離>8mm，符合IEC 61800-5-1和IEC 62109-1標準，適用于高壓PFC應用。原副邊絕緣設計，確保安全隔離。
• 溫度穩定性：工作溫度范圍-40°C~105°C，溫度漂移控制在±1.6%，適合PFC模塊的熱環境。
• 原邊電阻 0.21mΩ；

這讓它在幾十到幾百安電流范圍內，非常適合高頻電流檢測與閉環控制。

在PFC電路中的應用可行性

適合放在哪

• 電感回路出口（L后端）：信號干凈、dv/dt較低；
• 整流橋與MOSFET之間：用于采集輸入支路電流；
• 模塊化并聯支路：每路約幾十到兩百安，匹配AN3V量程。

不建議放在哪

• MOSFET 源極或高dv/dt節點（容易感應噪聲）；
• 總母線（>500A）或模塊合流處（量程不夠）。

以實際例子看匹配度

假設一個30kW PFC模塊，800V輸出，電流約37A RMS，峰值50A：選用AN3V80或 AN3V100即可。
功耗僅 I2R = 502×0.00021 ≈ 0.53W，熱量極低，可依靠PCB銅層自然散熱。

即便在三相交錯結構中，每路電流也在幾十安量級，AN3V可輕松勝任閉環控制與保護任務。

配合簡單的 RC 濾波（1kΩ + 4.7nF），輸出信號可直接送入DSP或MCU的高速ADC，實現實時電流采樣。

與其他方案對比

工程注意事項

• 保持電流路徑短：原邊銅層盡量寬厚，避免額外引線環路。
• 供電與信號隔離：使用隔離5V電源，副邊信號線屏蔽處理。
• 濾波與保護：RC濾波、TVS保護、共模扼流圈抑制高頻尖峰。
• 采樣速率：ADC ≥ 500kS/s，濾波截止約為兩倍開關頻率。
• 熱驗證：滿載運行測試，確保PCB銅層溫升<20℃。

結語：

不論是現有的充電樁，還是未來兆瓦級的固態電池充電樁，AN3V電流傳感器在技術參數、安全性、穩定性等方面均滿足PFC電路的嚴格要求，是PFC電流采樣的理想選擇，也是實現“緊湊、高效、安全”的新一代快充電源模塊的重要組成。而且通過合理的布局、校準和信號處理，可進一步提升系統的功率因數校正效果和可靠性。
