1. 系統架構與中壓功率變換拓?fù)溥x型

1.1. 中壓AC-DC變換的技術挑戰

隨著數據中心、先進制造業和可再生能源發電場對電力需求的不斷攀升，直接從中壓（MV）電網獲取電能已成為一種必然趨勢。本項目旨在為10kV交流輸入設計一套高可靠性的直流不間斷電源（UPS）系統，該電壓等級明確屬于中壓范疇 。傳統的中壓變換方案通常依賴于大型、笨重且效率偏低的工頻變壓器（LFT）配合整流橋 。這類方案不僅占地面積巨大，增加了基礎設施成本，更重要的是，其動態響應慢，缺乏現代智能電網所需的精細化可控性，難以適應快速變化的負載和電網條件 。

因此，現代高壓直流（HVDC）或更準確地說是中壓直流（MVDC）電源系統的核心目標是構建一個“無變壓器化”的電力電子變換系統 。通過采用先進的功率半導體器件和變換器拓?fù)?，可以直接將中壓交流電轉換為穩定的中壓直流電，從而顯著提升系統的功率密度、效率和動態性能。這不僅是技術上的演進，更是滿足未來能源基礎設施需求的關鍵一步。本設計的核心目標便是建立一個穩定的中壓直流母線，為關鍵負載提供不間斷、高質量的直流電源。

1.2. 現代中壓變換器拓?fù)涞谋容^評估

為了實現從10kV交流電網到中壓直流母線的高效、高密度轉換，必須對當前主流的電力電子拓?fù)溥M(jìn)行嚴格的評估和篩選。

1.2.1. 固態變壓器 (SST)

固態變壓器（Solid-State Transformer, SST）是一種極具吸引力的技術，它使用高頻變壓器替代工頻變壓器，從而大幅減小系統的體積和重量 。SST通常采用多級變換結構，例如，先將中壓交流整流為中壓直流，再通過高頻DC-DC環節進行隔離和電壓變換。盡管SST在減小占地面積方面優勢顯著，但其在實際應用中面臨嚴峻挑戰。特別是在高壓應用中，每個高頻隔離變壓器都需要承受極高的絕緣應力，這不僅增加了設計和制造的復雜性，還可能因絕緣層加厚而導致熱阻增加，從而限制了模塊的功率等級和散熱能力 。此外，多個變換級的級聯也可能對系統總效率和控制復雜度帶來負面影響。

1.2.2. 級聯H橋 (CHB) 整流器

級聯H橋（Cascaded H-Bridge, CHB）拓?fù)湟蚱涓叨饶K化的結構，成為實現無變壓器并網的常用方案之一 。通過將多個低壓H橋單元串聯，CHB可以直接接口高壓電網，并合成出高質量的正弦輸入電流。然而，CHB拓?fù)涞囊粋€(gè)固有難題在于如何處理每個子模塊直流側的二次諧波功率脈動 。這個功率脈動會導致子模塊的直流母線電容上產生顯著的電壓紋波，為了將其抑制在可接受范圍內，通常需要配置體積龐大且成本高昂的直流支撐電容，這在一定程度上削弱了系統在功率密度方面的優勢。

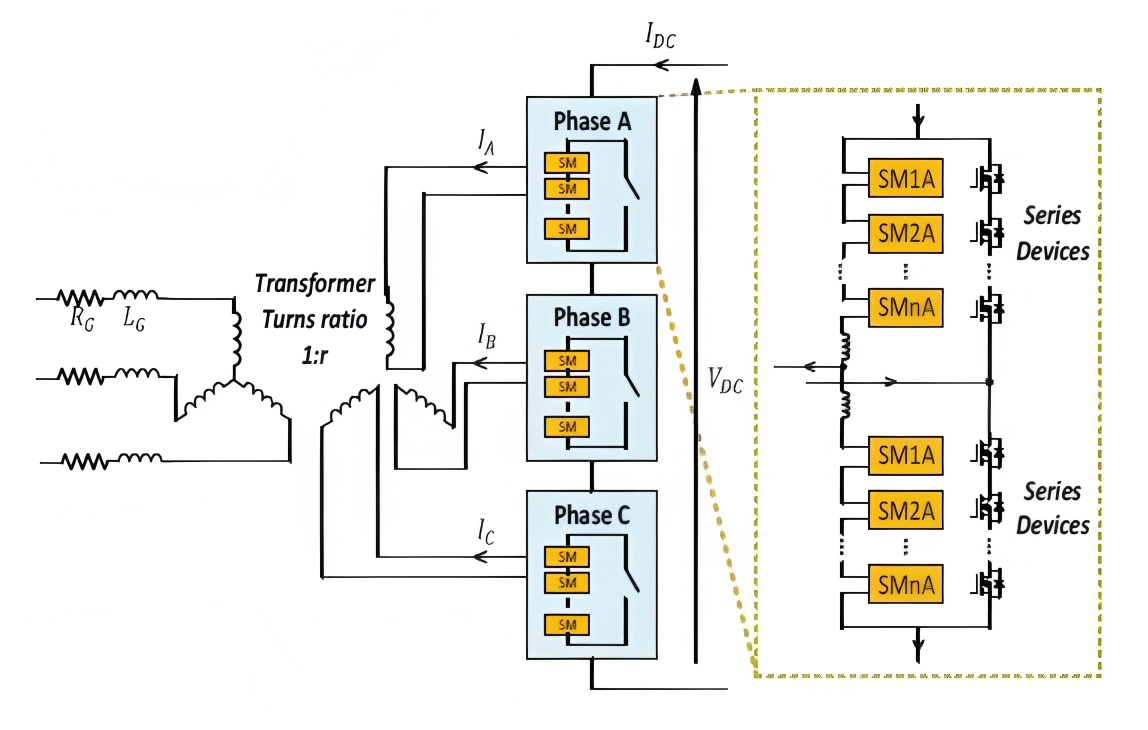

1.2.3. 模塊化多電平換流器 (MMC)

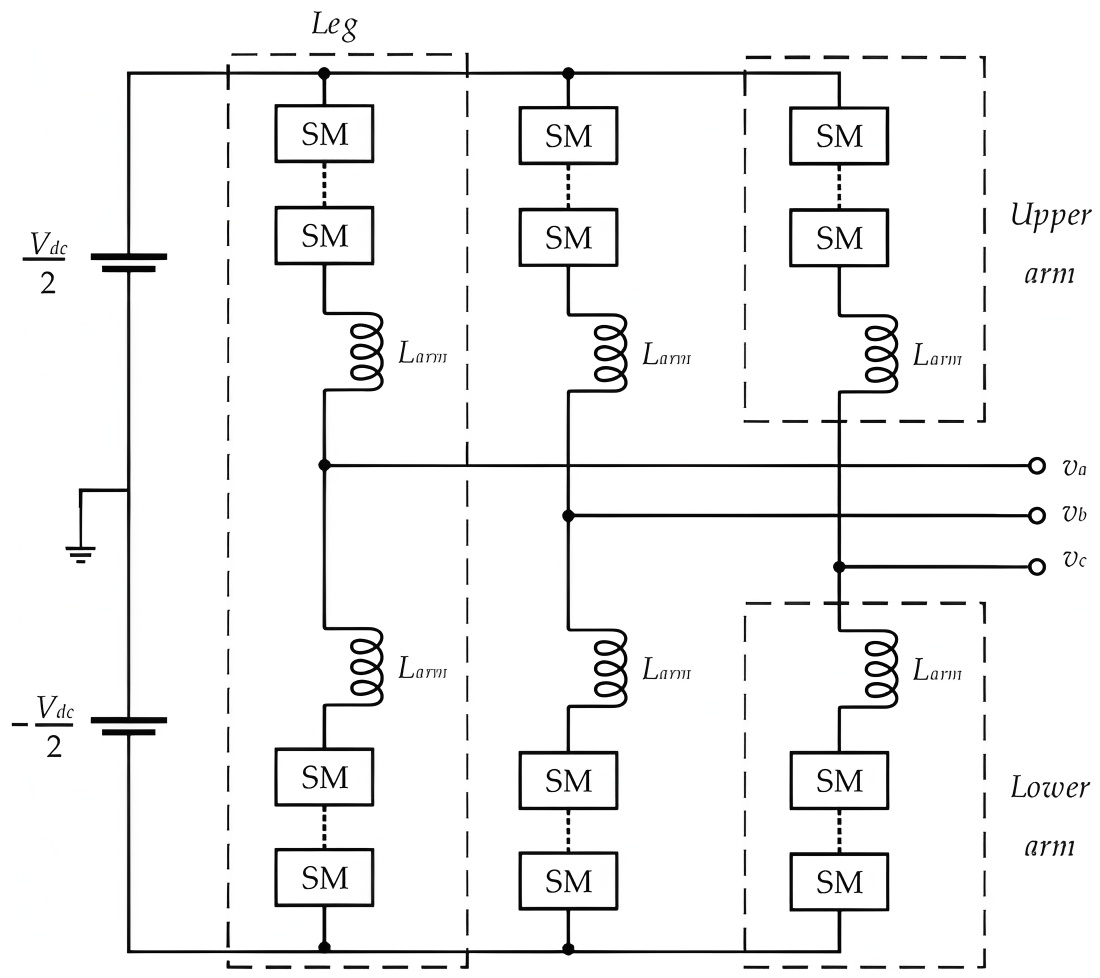

模塊化多電平換流器（Modular Multilevel Converter, MMC）是近年來在高壓直流輸電（VSC-HVDC）領域取得巨大成功的革命性拓?fù)?。MMC由多個相同的、可級聯的子模塊（Sub-Module, SM）構成，通過控制投入和切除的子模塊數量，能夠合成出近乎完美的正弦電壓波形，其諧波含量極低 。這一特性使得MMC系統幾乎不需要龐大的交流側濾波器。更重要的是，MMC的能量存儲分布在所有子模塊的電容中，避免了對一個集中的、高壓大容量直流母線電容的依賴，這極大地增強了系統的可靠性和故障穿越能力 。其卓越的模塊化特性、可擴展性、低開關損耗和優異的輸出波形質量，使其成為中高壓大功率變換應用的首選方案。

1.3. 拓?fù)渫扑]與論證：選擇模塊化多電平換流器 (MMC)

經過對上述拓?fù)涞娜娣治觯?strong>模塊化多電平換流器（MMC）被選定為構建此10kV直流不間斷電源系統的最優拓?fù)?/strong>。

選擇MMC的理由是多方面的，并且是基于系統級的綜合考量。對于一個UPS系統而言，其首要任務是保證供電的連續性和可靠性，任何中斷都可能導致巨大的經濟損失 。因此，拓?fù)涞倪x擇不能僅僅局限于效率和功率密度等常規指標，更必須將系統的可靠性、可用性和容錯能力作為核心評判標準。

MMC的結構天然地契合了這一核心需求。它由大量相同且相對獨立的子模塊構成 ，這種分布式結構為實現N+X冗余提供了最直接、最有效的途徑 。在一個設計良好的MMC系統中，單個或少數子模塊的故障不會導致整個系統的崩潰。故障子模塊可以被迅速識別并旁路，同時冗余子模塊被激活投入運行，整個過程對負載供電的影響微乎其微，從而確保了系統的高可用性 。相比之下，盡管CHB也具備模塊化特性，但其各模塊間在處理二次功率脈動方面相互獨立，對大電容的依賴性更強 。而SST的級聯結構中，某些關鍵環節的故障可能引發連鎖反應，導致整個系統停機 。

因此，MMC不僅在電氣性能（如高效率、低諧波）上表現出色，更在系統韌性和可靠性這一UPS應用的關鍵維度上擁有無可比擬的優勢。這種內在的結構健壯性，是其成為本次設計不二之選的根本原因。

表1：中壓AC-DC變換器拓?fù)湫阅軐?duì)比分析

2. BMF240R12E2G3 SiC功率模塊的特性分析

選定的核心功率器件——基本半導體（BASIC Semiconductor）的BMF240R12E2G3 SiC MOSFET模塊，是整個系統設計的基石。其性能參數直接決定了子模塊的設計、系統的效率、熱管理的方案以及最終的功率密度。因此，對該模塊進行深入、細致的特性分析至關重要。

2.1. 關鍵數據手冊參數審閱

根據該模塊的初步數據手冊 ，可以提取出其核心電氣與熱學參數，如下表所示。

表2：BMF240R12E2G3 SiC模塊關鍵參數

2.2. 性能曲線與溫度依賴性分析

數據手冊中的性能曲線圖 揭示了該模塊在不同工作條件下的行為特性，這對于精確的損耗建模和系統設計至關重要。

導通電阻的溫度特性：圖6顯示，$R_{DS(on)}$ 具有明顯的正溫度系數。在結溫從25°C上升到175°C時，其值大約從 $5.5 mOmega$ 增加到 $10.0 mOmega$。這一特性對于并聯應用非常有利，可以幫助實現芯片間的電流自均衡，防止熱失控 。然而，在進行最壞情況下的導通損耗計算時，必須采用最高工作結溫下的 $R_{DS(on)}$ 值 。

開關能量的溫度特性：圖13顯示，隨著結溫的升高，開通能量（$E_{on}$）有輕微下降的趨勢（從25°C的7.4 mJ下降到150°C的5.7 mJ），而關斷能量（$E_{off}$）則相對穩定。這是SiC MOSFET器件的典型行為，與硅基IGBT有顯著不同，必須在損耗模型中予以考慮 。

柵極閾值電壓：該模塊具有較高的典型閾值電壓（$V_{GS(th).typ}=4.0V$），這為器件提供了良好的抗噪聲干擾能力。在MMC子模塊這種高 $dv/dt$ 的開關環境中，高閾值電壓可以有效防止由米勒電容引起的誤開通，增強了系統的運行穩定性。

2.3. 對系統設計的影響與考量

對BMF240R12E2G3模塊的深入分析揭示了幾個關鍵的設計權衡點，這些權衡直接影響系統的最終性能、成本和功率密度。SiC器件的核心優勢之一是其高速開關能力，這使得設計者可以通過提高開關頻率來減小系統中無源元件（如MMC的橋臂電感）的體積和成本 。然而，這種優勢并非沒有代價，它與系統的熱管理設計構成了緊密的制約關系。

系統的總開關損耗與開關頻率成正比，其關系式為 $P_{sw} = (E_{on} + E_{off}) times f_{sw}$。利用數據手冊在150°C下的數據 ，每個開關器件的開關損耗為 $P_{sw} = (5.7text{mJ} + 1.7text{mJ}) times f_{sw} = 7.4text{mJ} times f_{sw}$。假設子模塊的開關頻率（即載波頻率）設定為10 kHz，則每個開關的開關損耗為 $7.4 times 10^{-3} times 10 times 10^3 = 74$ W。這部分損耗與導通損耗疊加，共同構成了器件的總發熱量，必須通過散熱系統有效導出。

如果為了進一步減小橋臂電感的尺寸而將開關頻率提高到20 kHz，開關損耗將翻倍至148 W。這一增量將極大地增加散熱系統的負擔，可能導致所需的散熱器體積和成本急劇上升，甚至迫使設計從強制風冷轉向更復雜、更昂貴的液體冷卻方案。

這就揭示了一個關鍵的設計閉環：開關頻率的選擇直接影響無源元件的尺寸，但同時決定了開關損耗的大小，進而決定了熱管理方案的復雜度和成本，最終共同影響系統的整體功率密度和造價。因此，SiC器件的“高頻”能力并非可以無限制利用的“免費午餐”，必須在電感尺寸、系統效率和散熱成本之間進行精細的權衡與優化。這是一個超越器件層面、需要在系統層面進行決策的關鍵問題。

3. MMC主整流級設計

基于對系統架構和核心功率器件的分析，本節將對MMC主整流級的關鍵參數進行詳細設計與計算。

3.1. 系統級參數化

輸入電壓：10 kV AC（線電壓，RMS）。對應的峰值相電壓為 $V_{ph,pk} = (10text{kV} / sqrt{3}) times sqrt{2} approx 8165$ V。

中壓直流母線電壓 ($V_{dc}$)：為了確保MMC能夠有效地控制交流側電流并具備一定的動態裕量，直流母線電壓必須高于交流輸入線電壓的峰值（$10text{kV} times sqrt{2} approx 14.14text{kV}$）。考慮到控制裕度和故障穿越能力，并參考相關高壓變換器的設計實踐 19，選擇一個標稱值為 20 kV 的直流母線電壓。該電壓水平在子模塊數量和系統動態性能之間取得了良好的平衡。

子模塊電容電壓 ($V_{sm}$)：基于BMF240R12E2G3模塊1200 V的額定電壓（$V_{DSS}$），為保證長期運行的可靠性，采用1.5倍的降額系數。因此，選定子模塊的標稱工作電壓為 800 V。

每臂子模塊數量 (N)：MMC每個橋臂串聯的N個子模塊需要共同承擔并合成出直流母線電壓。因此，每臂所需的正常工作子模塊數量為 $N = V_{dc} / V_{sm} = 20,000text{V} / 800text{V} = 25$ 個。

冗余設計：為了滿足UPS系統的高可靠性要求，必須引入冗余設計。采用N+1的冗余方案，即在每個橋臂額外增加一個子模塊作為備份9。因此，每個橋臂實際配置的物理子模塊總數為 N = 26 個。

橋臂電感 ($L_{arm}$)：橋臂電感是MMC的關鍵組件，其主要作用包括：限制子模塊投切時產生的高頻電流、抑制相間環流、以及在直流側發生短路故障時限制故障電流的上升速率 。電感值的選擇是一個權衡過程：較大的電感值能更好地抑制環流和故障電流，但會增加體積、成本和損耗。通常，其感值選取在系統阻抗基準的10-15%范圍內。詳細的計算將基于環流抑制要求和故障電流限制進行。

3.2. 子模塊 (SM) 拓?fù)渑c設計

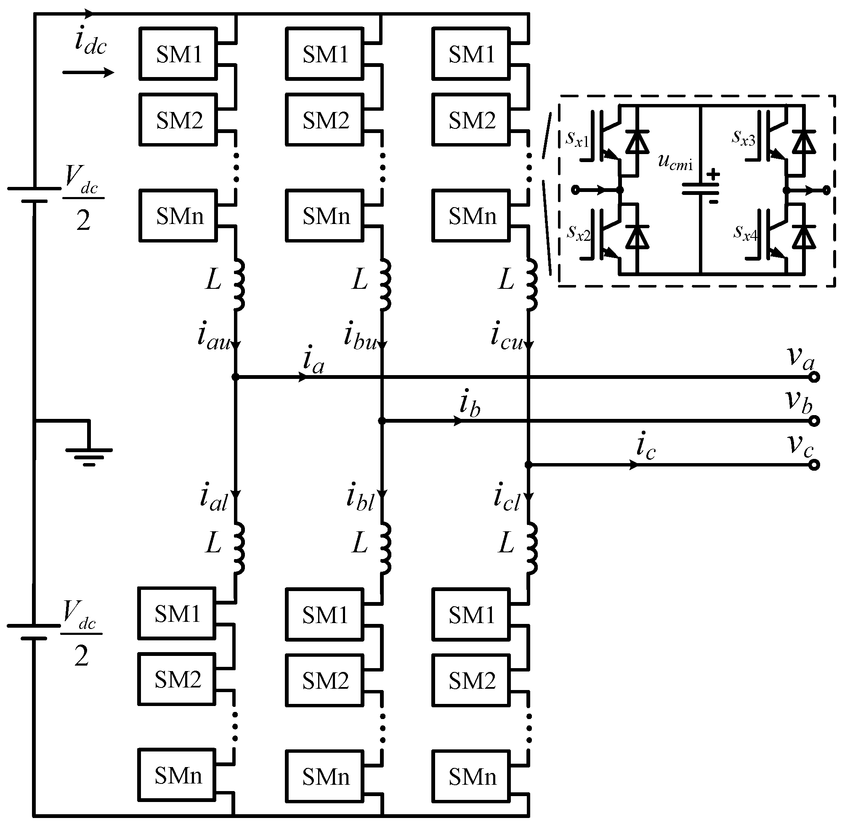

拓?fù)溥x擇：在半橋子模塊（HBSM）和全橋子模塊（FBSM）之間，本項目選擇采用全橋子模塊（FBSM）拓?fù)?。盡管FBSM需要使用四倍于HBSM的開關器件（即每個FBSM需要兩個BMF240R12E2G3模塊），成本更高，但它帶來的系統級優勢是決定性的。FBSM最關鍵的特性是具備直流故障清除能力 。當直流母線發生短路時，F(xiàn)BSM可以通過控制產生一個與故障電流方向相反的電壓，從而有效阻斷從交流側饋入的故障電流。對于一個連接了大型電池儲能系統的UPS而言，這一功能對于保護整個系統的安全至關重要。

子模塊電路設計：每個FBSM將由兩個BMF240R12E2G3半橋模塊構成。電路板設計將集成直流支撐電容、用于故障時快速隔離的旁路電路（通常由一對反并聯的晶閘管實現）、以及精確測量電容電壓的傳感電路。

直流支撐電容選型：子模塊電容的容值是MMC設計的核心之一。其大小直接影響子模塊的電壓紋波，進而影響系統的穩定性和輸出波形質量。電容容值需根據橋臂電流的基頻和二次諧波分量，以及允許的最大電壓紋波（例如，<10%）來計算。較大的電容可以減小電壓紋波，但會增加子模塊的體積和成本。

柵極驅動器架構：為充分發揮SiC模塊的高速開關性能，必須設計專用的高性能柵極驅動器。設計時需重點關注以下幾點：

驅動電壓：提供數據手冊推薦的+20V開通電壓和-5V關斷電壓，以確保完全導通并有效防止誤開通 。

低環路電感：通過優化PCB布局，使驅動器輸出到SiC模塊柵源極的環路電感最小化，以抑制高頻振蕩，實現清晰、快速的開關瞬態 。

高抗擾度 (CMTI)：驅動器必須具有極高的共模瞬態抗擾度，以抵抗子模塊在開關過程中產生的高 $dv/dt$ 通過寄生電容耦合回驅動側，從而避免邏輯混亂或驅動芯片損壞 21。

保護功能：集成快速的短路保護功能，如退飽和（DESAT）檢測，以便在發生過流時能及時關斷器件，保護昂貴的SiC模塊。

選擇FBSM拓?fù)涞臎Q策，其深遠影響超越了子模塊本身。它對整個UPS系統的架構和安全性產生了級聯的正面效應，尤其是在與電池儲能系統（BESS）的集成方面。首先，如前所述，F(xiàn)BSM的核心優勢在于其直流故障阻斷能力 。當20kV直流母線發生短路故障（如電纜絕緣擊穿）時，MMC的六個橋臂可以通過控制其FBSM產生反向電動勢，從而有效隔離交流電網，阻止巨大的短路電流從電網側灌入故障點。

現在，從BESS的角度考慮這一場景。BESS是一個巨大的能量源，通過一個DC-DC變換器連接到同一個20kV母線上。如果主整流器采用的是不具備故障阻斷能力的HBSM，那么一旦直流母線短路，BESS將通過DC-DC變換器向故障點 uncontrollably 放電。要切斷這種高達20kV的直流大電流，需要依賴極其快速、昂貴且技術復雜的高壓直流斷路器。

而采用了FBSM之后，系統安全策略就形成了“縱深防御”。MMC主整流器構成了第一道防線，它能主動隔離交流側的故障饋入。這極大地減輕了BESS側保護系統的壓力。連接BESS的雙向DC-DC變換器（DAB）可以在檢測到故障后迅速關斷，而主要的故障隔離任務由MMC自身完成。這種系統級的協同作用，使得BESS的保護設計得以簡化，可靠性得到提升，是支持采用成本更高的FBSM方案的強有力論據。

表3：MMC系統設計參數

4. MMC系統先進控制架構

MMC的成功運行高度依賴于其復雜而精密的控制系統。該系統不僅要實現傳統的電能變換目標（如功率控制），還必須管理變換器內部的特殊動態行為（如電容電壓均衡和環流抑制）。因此，一個分層、多目標的控制架構是必不可少的 。

4.1. 分層控制框架

第一層 (系統級控制)：負責最高級別的決策，管理整個UPS系統的運行模式（市電供電、電池供電、旁路模式），協調MMC主整流器與BESS之間的功率調度，并與上層監控系統通信。

第二層 (外環控制)：負責實現與電網的交互，主要目標是調節網側的有效和無效功率，或穩定直流母線電壓。該層控制通常在同步旋轉坐標系（dq坐標系）下實現，以將交流量解耦為直流量，便于PI控制器進行無靜差調節。

第三層 (內環與內部動態控制)：這是MMC控制的核心和難點所在，專注于管理變換器內部的狀態變量，確保其穩定運行。主要包括兩個關鍵任務：所有子模塊電容電壓的均衡控制和相間環流的抑制。

4.2. 外環控制

有功/無功功率 (P/Q) 控制：采用標準的矢量控制策略。通過鎖相環（PLL）獲得電網電壓的相位和頻率后，將三相交流電流變換到dq坐標系。d軸電流分量 $i_d$ 用于控制有功功率（或直流母線電壓），q軸電流分量 $i_q$ 用于控制無功功率（或交流電壓幅值）。

直流母線電壓調節：在UPS正常運行時，外環控制器的首要任務是維持20kV直流母線電壓的穩定。一個PI控制器將檢測到的直流電壓與給定值（20kV）進行比較，其輸出作為有功電流的參考值（$i_{d,ref}$）送給內環電流控制器。

4.3. MMC內部動態控制

4.3.1. 電容電壓均衡 (CVB)

控制原理：CVB的核心任務是確保一個橋臂內所有26個子模塊的電容電壓始終保持在標稱值800V附近，并相互均衡 。這是通過在每個控制周期內，根據橋臂電流的方向和每個子模塊的實時電容電壓，動態地選擇應該投入或旁路的子模塊來實現的。

均衡算法：本項目將采用基于排序的均衡算法。在一個控制周期內，控制器首先采集橋臂內所有子模塊的電容電壓，并對其進行排序。然后，根據上層控制器計算出的需要投入的子模塊數量（例如$N_{on}$個），結合橋臂電流的方向做出決策：

如果橋臂電流為正（充電方向），則優先選擇電容電壓最低的$N_{on}$個子模塊投入，使其充電；其余電壓較高的子模塊則被旁路。

如果橋臂電流為負（放電方向），則優先選擇電容電壓最高的$N_{on}$個子模塊投入，使其放電；其余電壓較低的子模塊則被旁路。

通過這種方式，能量在各個子模塊之間不斷地重新分配，從而實現了動態的電壓均衡 。

4.3.2. 環流抑制控制 (CCSC)

問題描述：由于MMC三相橋臂之間存在瞬時不平衡，會產生在變換器內部流動但不流向交流側的環流。該環流主要包含直流分量和二次諧波分量 。二次諧波環流會顯著增加橋臂電流的有效值，導致額外的導通損耗和開關器件的電流應力增加，必須加以抑制。

控制策略比較與選擇：

PI/PR 控制：傳統方法是在一個專門用于控制環流的dq坐標系下使用PI控制器，或者在abc坐標系下使用針對二次諧波調諧的比例諧振（PR）控制器 。這些方法原理清晰，易于實現，但在動態響應和參數整定方面存在局限性。

模型預測控制 (MPC)：MPC是一種先進的控制策略，它利用系統的數學模型來預測在所有可能的開關狀態下系統未來的行為，并通過最小化一個預定義的代價函數來選擇最優的開關狀態 。MPC的優點是動態響應快，且能在一個統一的框架內處理多個控制目標（如電流跟蹤、環流抑制、電壓均衡），但其計算量巨大，尤其是在子模塊數量多時 。

推薦策略：考慮到性能與實現復雜度的平衡，本項目推薦采用一種混合控制策略：模型預測控制與比例諧振（MPC-PR）相結合。主電流控制環采用MPC，以獲得快速的動態響應。同時，并聯一個專門針對二次諧波的PR控制器，其輸出用于修正MPC的調制信號。這種混合方法既利用了MPC的快速動態特性，又通過PR控制器實現了對環流的精確、魯棒抑制，避免了設計復雜的多目標MPC代價函數和權重因子整定的難題 。

MMC控制系統的復雜性，特別是電容電壓均衡所需的排序算法，其計算負擔會隨著子模塊數量的增加而顯著增長。這不僅是算法設計上的挑戰，更直接成為限制系統控制帶寬和決定控制器硬件選型的關鍵因素。在本項目中，每個橋臂有N=26個子模塊，整個三相MMC共有6個橋臂，這意味著控制器在每個控制周期內需要采集并處理156個電容電壓值 。

假設控制系統的開關頻率為10 kHz，則整個控制算法（包括數據采集、排序、環流抑制、外環控制和調制）的執行時間必須嚴格控制在100微秒以?xún)?nèi)。一個簡單的冒泡排序算法，其計算復雜度為$O(N^2)$，對于N=26的情況，執行時間可能過長，難以滿足實時性要求。因此，必須采用更高效的排序算法，如堆排序，其復雜度為$O(N log N)$ ，或者更先進的電壓分組排序、映射排序等方法 ，以大幅縮短計算時間。

這種巨大的計算需求直接決定了中央控制器的選型。傳統的微控制器（MCU）或數字信號處理器（DSP）可能難以勝任，通常需要采用性能更強大的現場可編程門陣列（FPGA）來實現并行計算，或者采用分布式控制架構，將部分計算任務（如電壓排序）下放到橋臂級或子模塊級的控制器中。因此，對于一個擁有26個子模塊的MMC系統，雖然在集中式控制的可行范圍內，但已經對控制器的計算能力和算法效率提出了極高的要求。這也說明了為何在子模塊數量達到數百個的特高壓直流輸電工程中，控制系統的設計和實現會成為整個項目的核心技術瓶頸之一。

5. 電池儲能系統 (BESS) 集成

作為UPS系統的核心，電池儲能系統（BESS）及其與中壓直流母線的接口是設計的關鍵環節。

5.1. BESS架構與選型

電池技術：考慮到固定式儲能應用對安全性、循環壽命和熱穩定性的嚴苛要求，本項目選用**磷酸鐵鋰（LiFePO4）**電池技術 。相比其他鋰離子電池，LiFePO4不含鈷等貴重金屬，成本更低，且在過充、短路等濫用條件下不易發生熱失控，安全性更高。

電壓等級：為與現代高功率電力電子系統（如電動汽車超充站、數據中心）的發展趨勢保持一致，BESS的標稱直流電壓選定為800V 。這一電壓等級可以在保證較高功率傳輸能力的同時，將電流維持在合理水平，從而降低電纜和連接器的成本及損耗。

電池組配置：LiFePO4單體電池的標稱電壓約為3.2V 39。為了構成800V的電池組，需要將大約 $800V / 3.2V approx 250$ 個單體電池串聯。系統的總?cè)萘浚ㄒ訫Wh計）將由負載功率和所需的備用時間（例如15分鐘）決定，通常需要將多個這樣的250串電池包進行并聯。每個電池包都必須配備一套先進的電池管理系統（BMS），負責監控每個單體的電壓、溫度和電流，并執行主動或被動均衡，確保電池組的安全、高效運行。

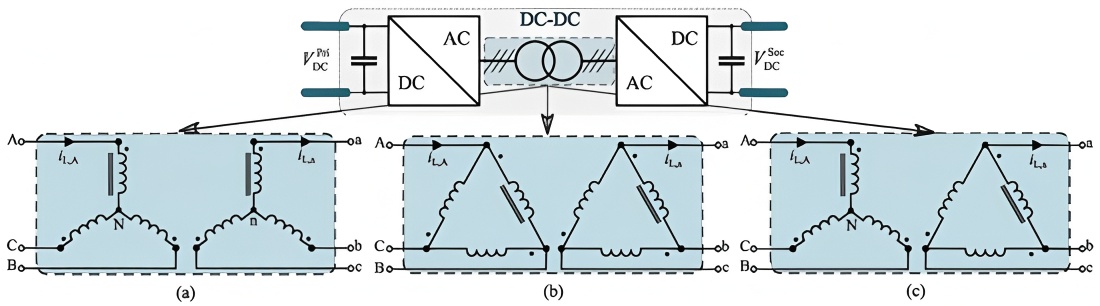

5.2. 雙向DC-DC變換器拓?fù)?/strong>
