一、技術原理與核心差異

1. 回饋式電子負載

通過雙向電力電子變換技術（如PWM整流、逆變控制）實現電能回饋至電網或儲能系統，核心模塊包括整流/逆變電路、儲能單元（超級電容器或鋰電池）及智能控制系統，能量利用率可達95%以上。其優勢在于高效能量循環利用，但依賴電網兼容性設計。

2. MOSFET耗能型功率負載

以功率MOSFET為核心，通過調節柵極電壓控制導通狀態，動態調整等效阻抗。采用PWM調制和數字反饋技術（如FPGA/DSP控制器），支持μs級動態響應，但需配套復雜驅動電路和散熱系統。

二、性能與功能對比

1. 回饋式負載的優缺點

優勢：

節能高效：電能回饋率＞85%，長期測試可降低50%-70%電力成本，例如ITECH大功率產品IT8000系列回饋式電子負載，最高功率可擴展至2MW，回饋效率最大達95%；

多功能模式模擬：支持恒流/恒壓/恒功率等多模式；

環境友好：減少80%熱能排放，降低冷卻能耗與噪音污染。

劣勢：

電網要求高：90%的電能回饋到電網，可能需要額外配置電網濾波裝置；

瞬間啟動電流過沖大：回饋式負載普遍端口電容大幾十uF—幾百uF，甚至mF級別，對于帶載啟動測試，影響較大。

2. MOS功率負載的優缺點

優勢：

動態性能強：端口電容小，幾u(yù)F，甚至更低，響應速度＜50μs，例如市場主流的ITECH大功率負載IT8900G系列高達30kHZ動態，速度最快高達30A/Us,最小上升時間12uS。

適用于電源模塊，充電樁等動態特性測試；

電網要求低：自身耗電極低，對電網要求較低。

劣勢：

成本高：MOS管模塊及驅動電路成本是傳統負載的2-3倍；

散熱挑戰：大功率需增加額外的散熱風扇，較大的通風使用環境。

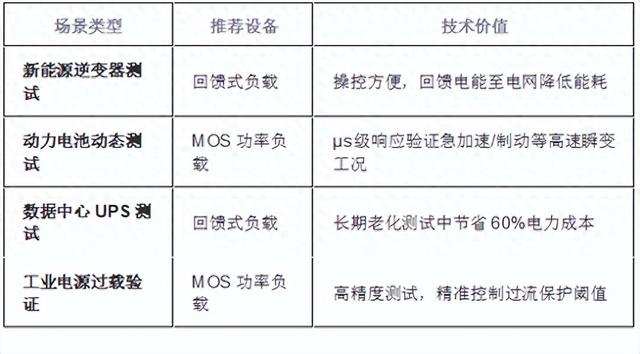

三、典型應用場景匹配

四、技術發展趨勢

1. 回饋式負載升級

提升回饋效率與測試精度；

模塊化設計支持多設備并聯擴展至MW級測試能力。

2. MOS功率負載技術創新

碳化硅（SiC）MOS管普及：耐受電壓提升至2000V，降低開關損耗；

混合控制架構：結合IGBT與反激變換器，平衡動態性能與成本。

五、結論

回饋式電子負載憑借高效節能（回饋率＞95%）和復雜工況模擬能力，成為大功率新能源、電力電子測試的核心設備。而MOS功率負載以μs級動態響應和緊湊化設計，在電動汽車、高頻電源測試中占據優勢。未來，隨著碳化硅技術成本下降，MOS負載將逐步替代傳統電阻方案；回饋式負載則通過智能化升級進一步鞏固其在高端制造業的地位，兩者在差異化市場中長期共存。ITECH艾德克斯致力于功率電子測試測量，在回饋式負載及耗能式負載都有豐富行業經驗及多款不同型號專業產品。更多資訊可登錄ITECH官網查詢。
