01、產品介紹

TG-12F/TG-01M模塊采用天貓精靈TG7100C芯片，TG7100C 是智能新一代高集成 Wi-Fi 和 BLE 組合芯片。無線子系統包含 2.4G 射頻、Wi-Fi 802.11b/g/n 和 BLE 基帶/MAC 設計。微控制器子系統包含一個低功耗 32 位 RISC CPU、高速緩存和存儲器。電源管理單元提供靈活的設置實現低功耗模式，并支持多種安全功能。

產品特性：

● 802.11b/g/n，Wi-Fi+BLE5.0 Combo，支持 STA，Soft AP 和 Sniffer模式

● 采用開源自主可控 RISC-V CPU，1～160MHz 可調，276KB SRAM

● 超快連接：冷啟動快連僅 70ms

● 超遠距離：最大發射功率 21dBm，靈敏度-98dBm，多穿透一堵墻。

● 高安全性：支持安全啟動、安全調試、AES 128/192/256 加密引擎、WPA3、MD5、SHA-1/224/256、PKA（RSA/ECC）加密 引擎

● 支持 Wi-Fi 和 BLE 共存

應用場景：

● 智能照明

● 智能開關

● 智能插座

● 智能家電

● 監控遙控等

02、模組接線

TG-12F/TG-01M接出兩個串口：一個指令串口，用于指令交互和數據傳輸；一個日志串口，用于輸出模組運行日志。電源供電3.3V。

日志串口(uart1):gpio12(RX) gpio21(TX) 波特率:921600

AT串口(uart0): gpio7(RX) gpio16(TX) 波特率:115200

如果您購買我司的開發板，直接上電后，在串口助手的界面把 DTR 選項勾上，然后按下 RST 復位模組，再發送 AT指令即可正常使用。

03、接入阿里飛燕平臺

3.1 功能定義

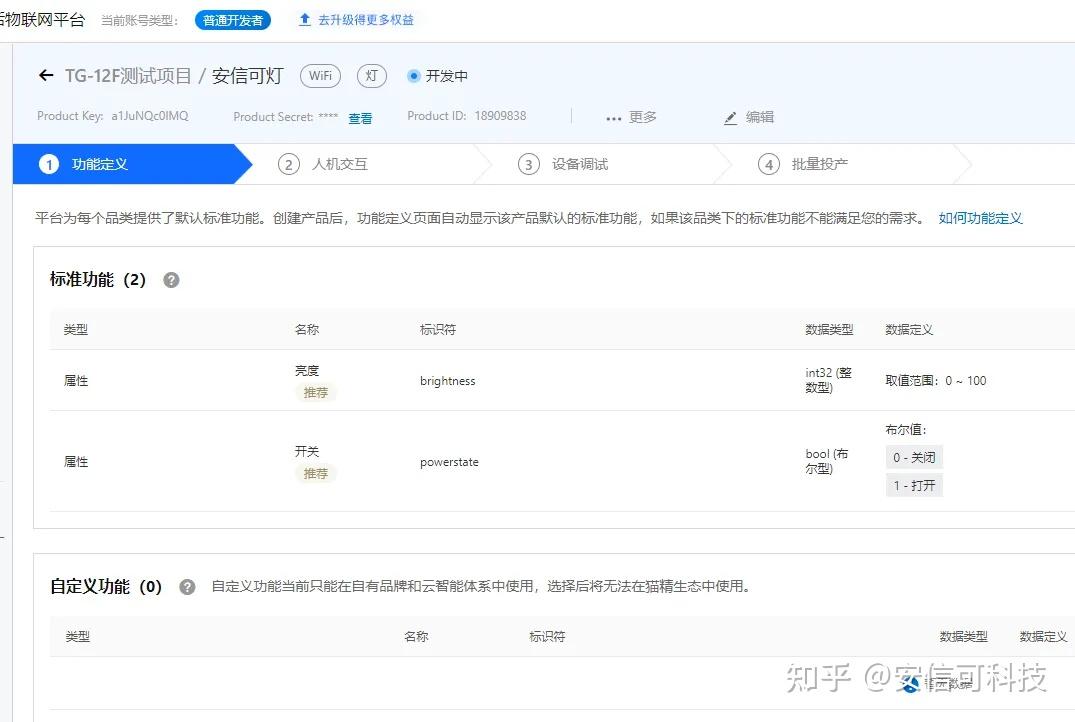

根據產品需求添加功能

3.2 人機交互

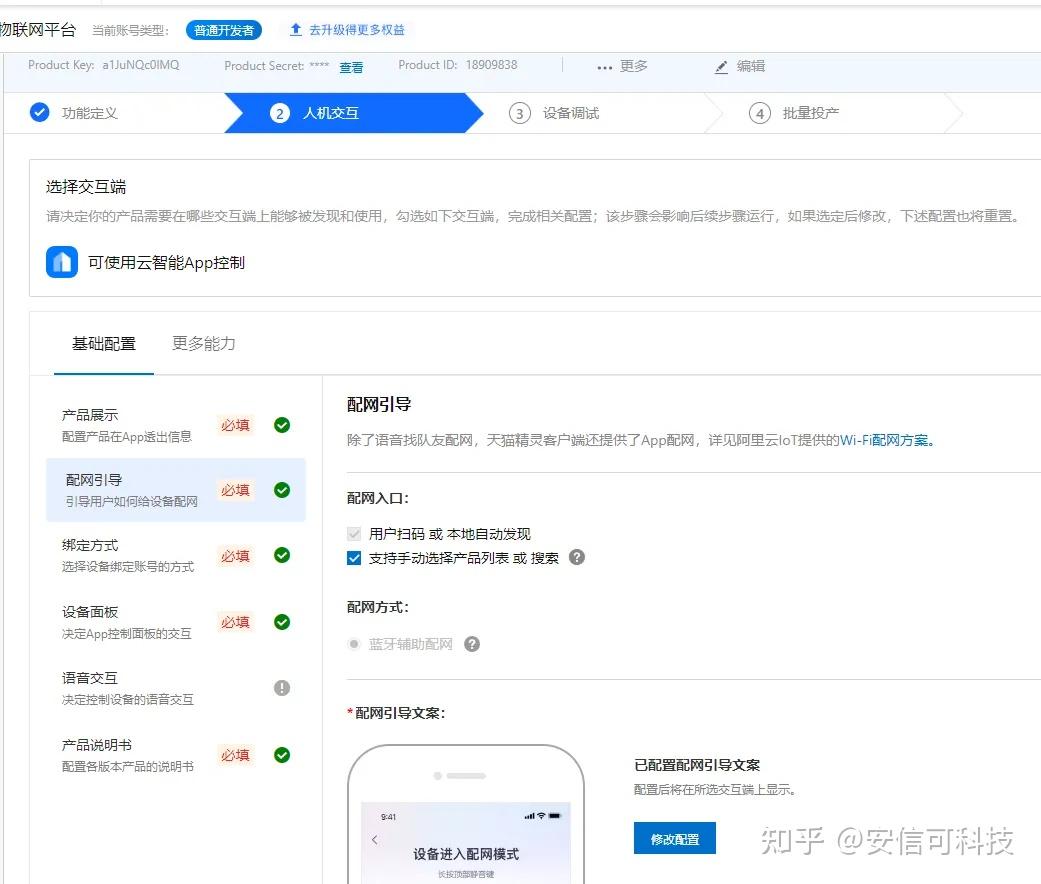

根據引導配置交互信息，配網方案使用藍牙輔助配網

3.3 添加測試設備

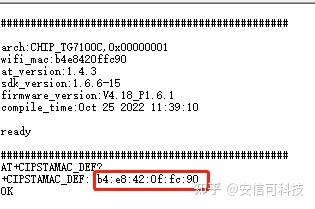

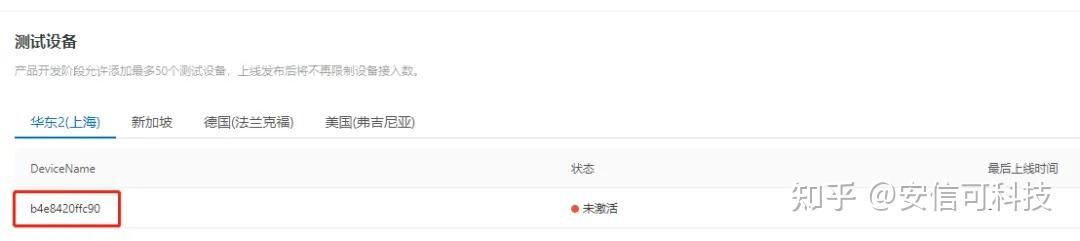

TG系列的模組連阿里云需要用MAC地址作為DeviceName來申請?jiān)O(shè)備,而且需要用小寫的MAC地址作為DeviceName來申請?jiān)O(shè)備。我們用指令A(yù)T+CIPSTAMAC_DEF?來查詢模組的MAC地址，并把MAC地址轉為小寫，新增設備時我們把小寫的MAC地址填入DeviceName，生產測試設備

3.4 發布產品

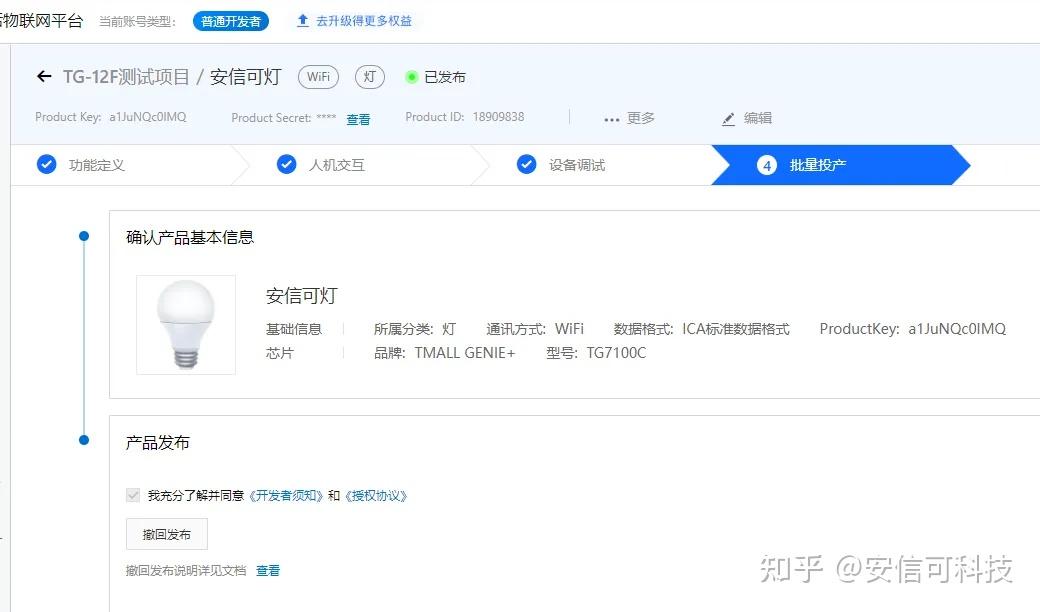

使用藍牙輔助配網方式需要發布設備之后才能自動發現，發布后若需要修改可撤回發布

3.5 設置五元組進入配網。注意：DeviceName必須是小寫的

AT+RESTORE//恢復出廠設置
AT+LINKKEYCONFIG="a1JuNQc0IMQ","b4e8420ffc90","08b688aaa3479ae778281ac99ed309d1","KLbqhlvVjlgPot5j","18909838"
//寫入Product Key，Device Name，Device Secret，Product Secret，Product Id
AT+RESTORE
AT+ALIBTSMARTCONFIG  //進入藍牙輔助配網

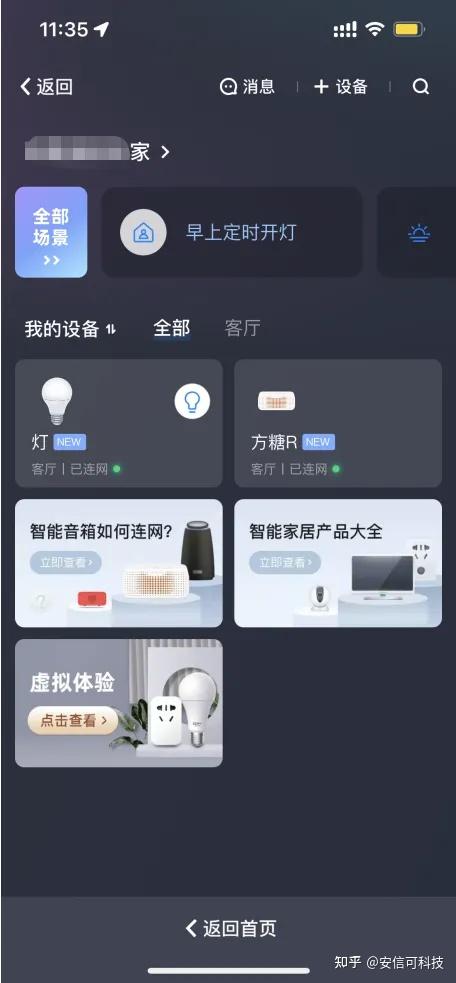

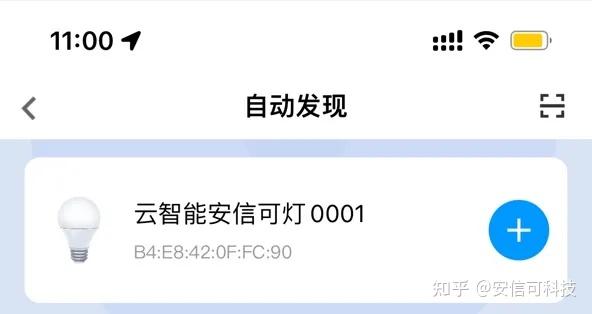

打開云智能app添加設備

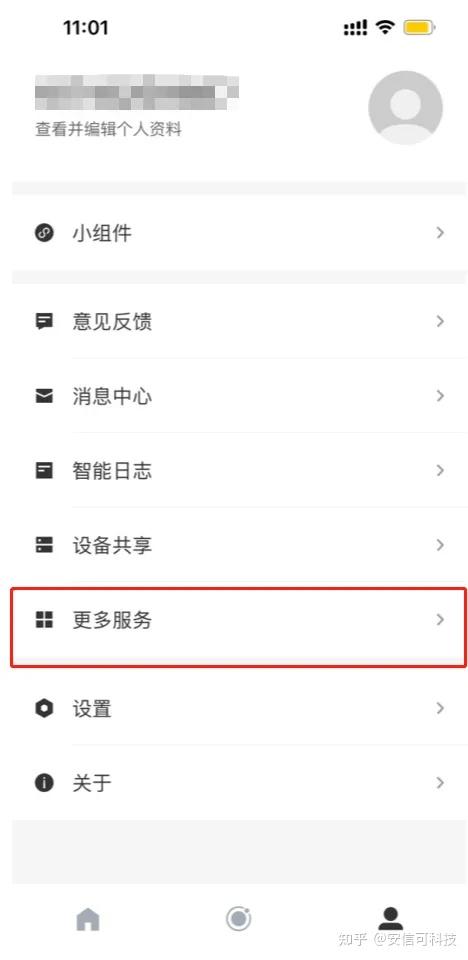

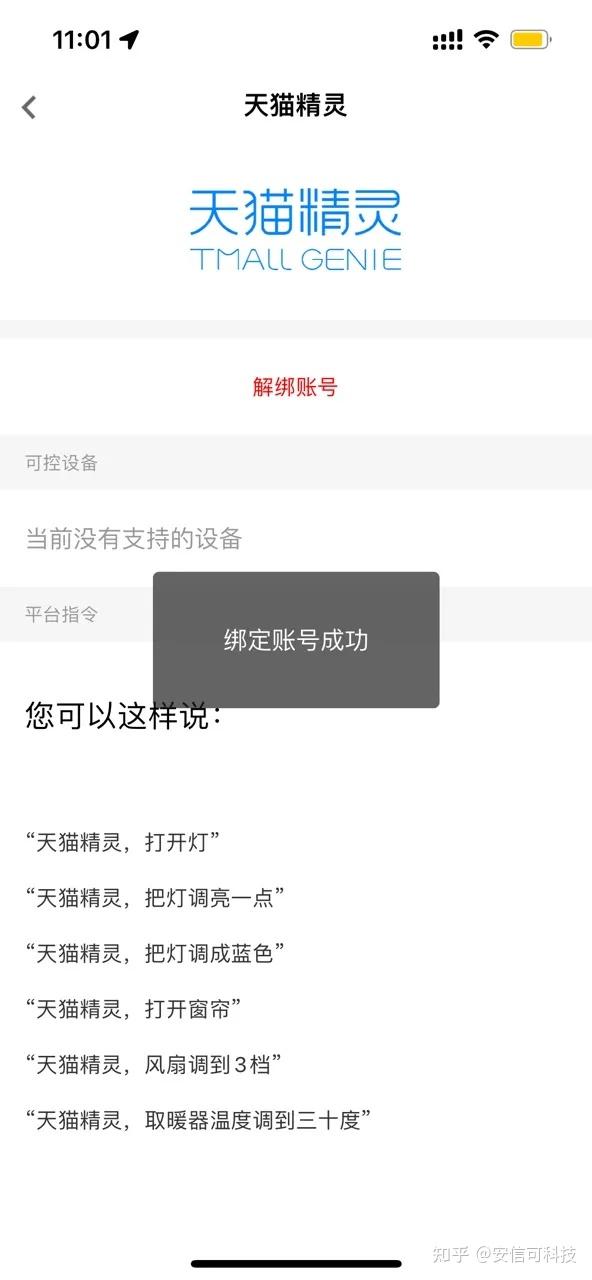

如果需要天貓精靈控制，只需要在云智能APP上綁定天貓精靈賬號即可，選擇更多服務>天貓精靈

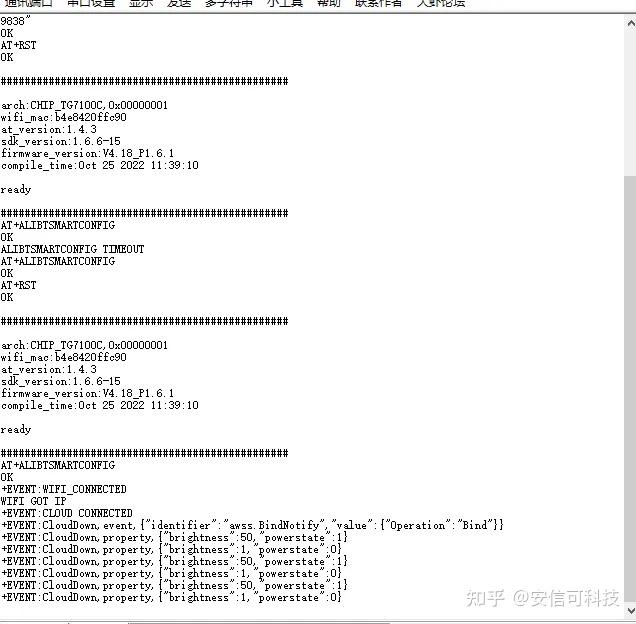

3.6 數據上報下發

上報示例 ：

AT+CLOUDSEND="PROPERTY",{"brightness":5}   //發送上行屬性數據，必須是JSON字符串



	下發示例：

	APP上，點擊開關

	被動接收模式（默認）：


AT+CLOUDRECVCFG=1
+EVENT:CloudDown,property,{"brightness":75}



	主動接收模式：


AT+CLOUDRECVCFG=0
AT+CLOUDRECV
+CLOUDRECV:{"brightness":50,"powerstate":1}



	04、接入天貓精靈平臺

	建立天貓精靈生態項目

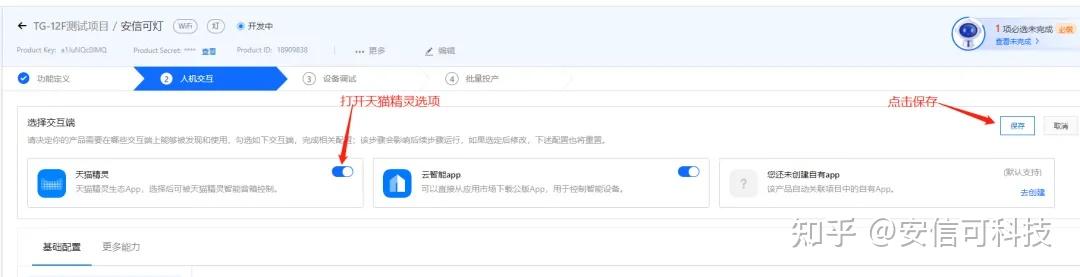

	其他項目設置和指令與飛燕平臺一樣。進入配網模式后，可以通過天貓精靈音箱找隊友添加設備，或通過天貓精靈app手動添加。

	添加設備成功之后就可以通過天貓精靈語音箱或者天貓精靈app控制設備了。

	設備數據的上下行與飛燕一樣，這里不再舉例。
