以下作品由安信可社區用戶

zzbinfo制作

開箱

日常關注安信可論壇的樣品評測活動已經成為習慣，見到有申請Rd-03的活動，第一時間肯定積極參與，很幸運的申請通過了。收到快遞時，包裝依然嚴謹，模塊裝在防靜電袋子中，模塊有定制的封裝包裝，很小巧。

測試

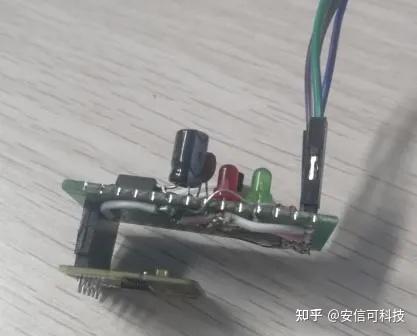

由于模塊是3.3V供電，為了方便用電腦調試，筆者用洞洞板做了個測試板，在測試板上加了個指示燈。

在雷達模塊檢測到人體時，第5腳會輸出高電平，利用這個信號點亮紅色LED，簡單指示一下測試狀態。

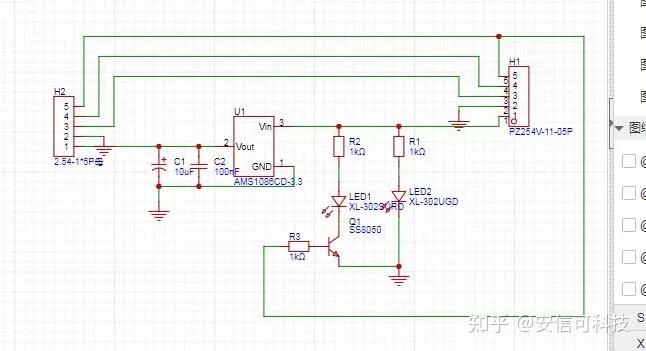

測試板的原理圖如下，有需要的可以參照制作。

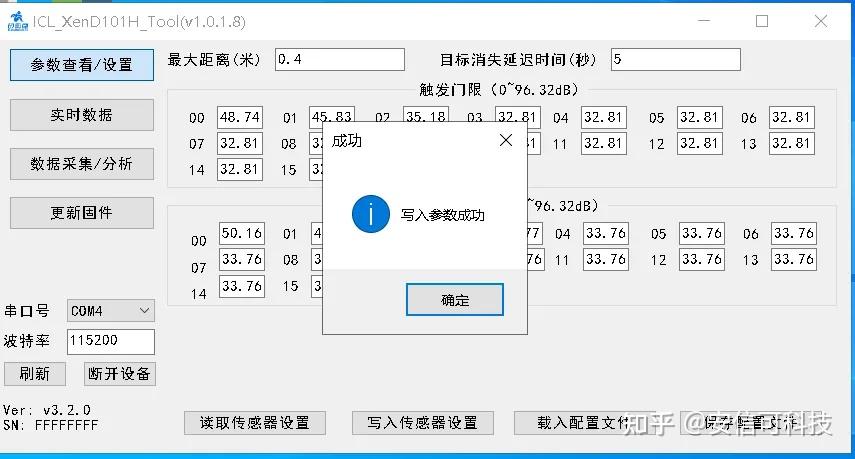

由于辦公室空間有限，模塊默認的檢測距離是8米，需要修改一下，這里修改成了0.4米。

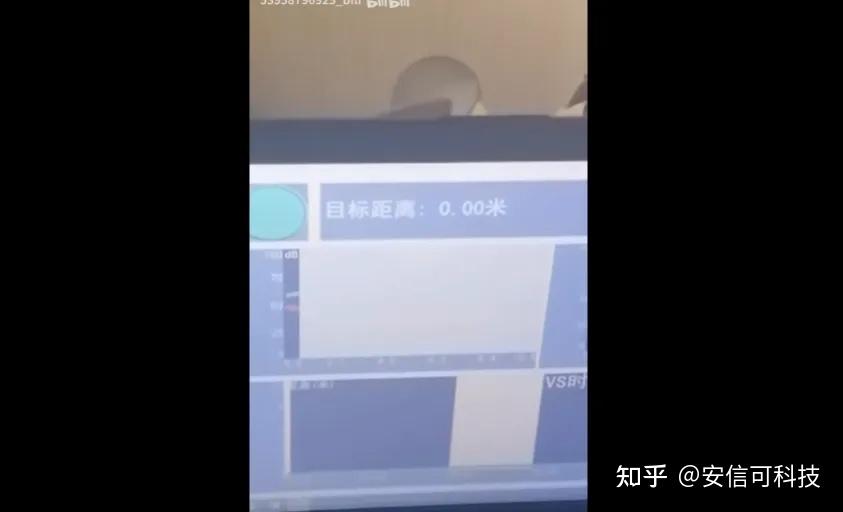

測試過程

安信可RD-03_V2雷達模塊測試_嗶哩嗶哩_bilibili

控制應用

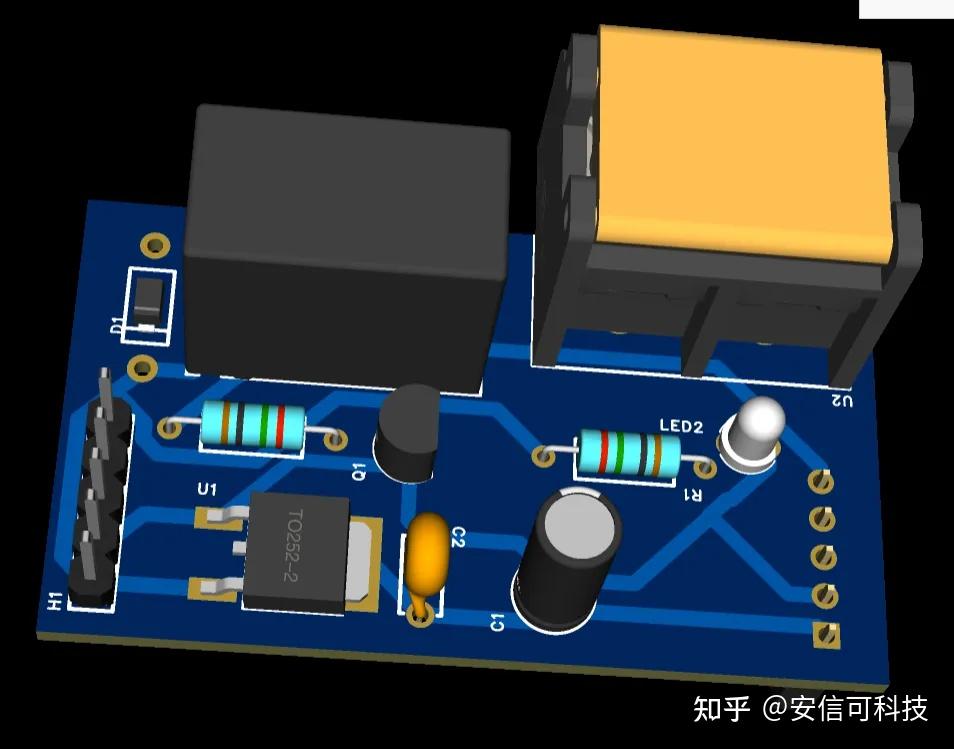

為了更簡單的利用模塊控制燈光等大功率的電器，簡單設計了電路。

有需要的可以白嫖嘉立創的免費打板，文件如下：

附件：Rd-03_V2_D1繼電器控制板.rar

附件：Rd-03_V2_D1led測試板.rar

測試：有人自動打開監控畫面和排除干擾

排除干擾

根據論壇網友的反饋和筆者自己測試發現，用模塊默認的門限值對區域內的人體有無進行檢測，在室外動植物，大風天氣和立式風扇等存在的情況下，確實是會存在誤報的情況，這種情況下只能重新的生成檢測門限。

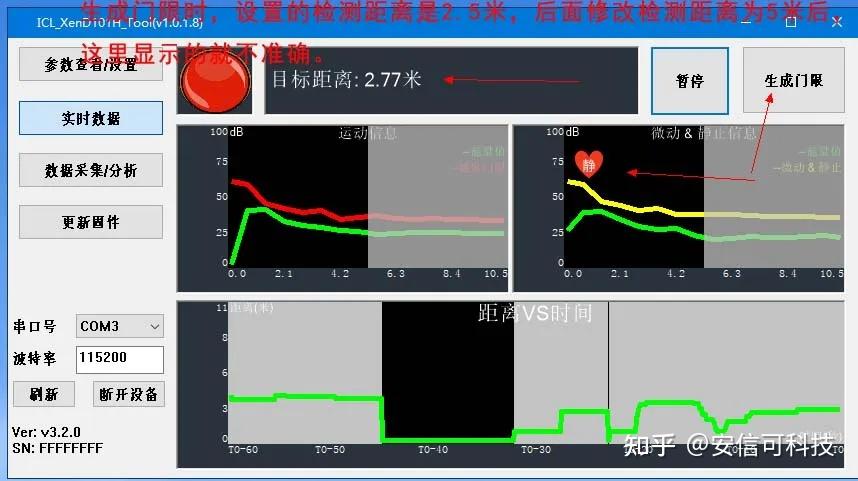

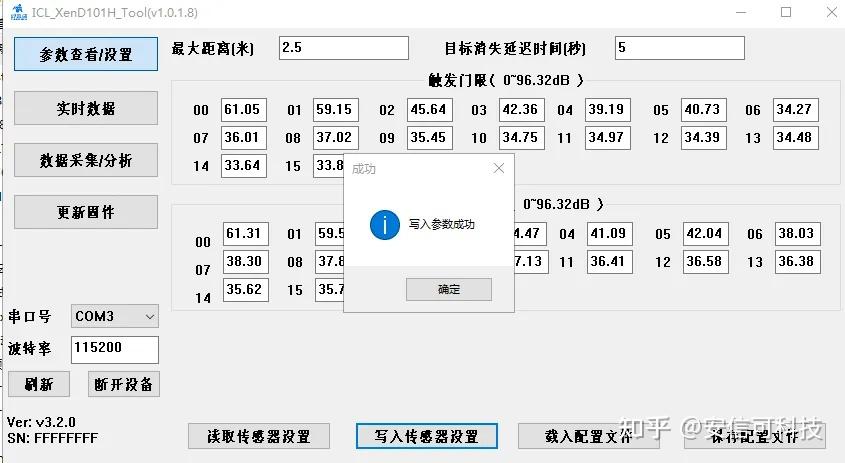

旁邊有立式風扇不停搖頭時生成門限：

這里注意，就是生成門限時的檢測距離后續不要修改，不然檢測結果會不準確，而且會受到外界干擾誤報（特別是風和植物搖擺）。

制作有人時自動打開監控畫面的傳感器

平常看電視都是在客廳里面，由于電視的聲音等因素，很難聽到院子里面的敲門聲，也不知道院子里面是否有人，利用這個傳感器做個簡單的應用，測試一下是否能排除外界干擾。

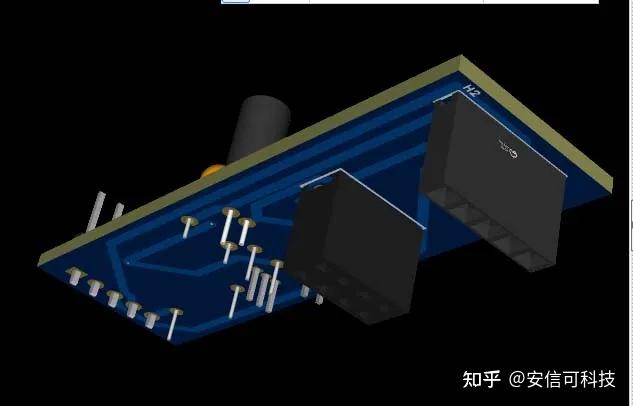

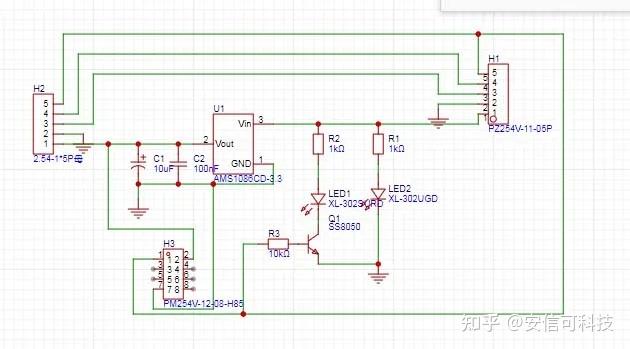

上面是原理圖和pcb預覽，利用之前的洞洞板，加了esp8266的插座實現。

幾塊板子由一個220V轉5V的開關電源板供電，所有的板子正好能裝到這個開關電源的外殼中。

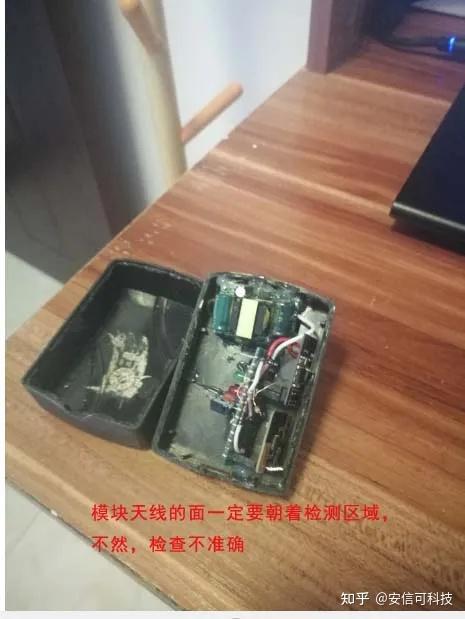

注意就是這個模塊的天線方向，要朝著檢測的區域。

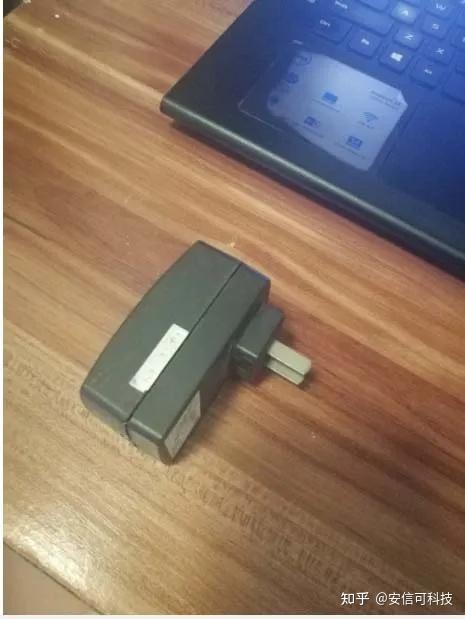

裝好的樣子：

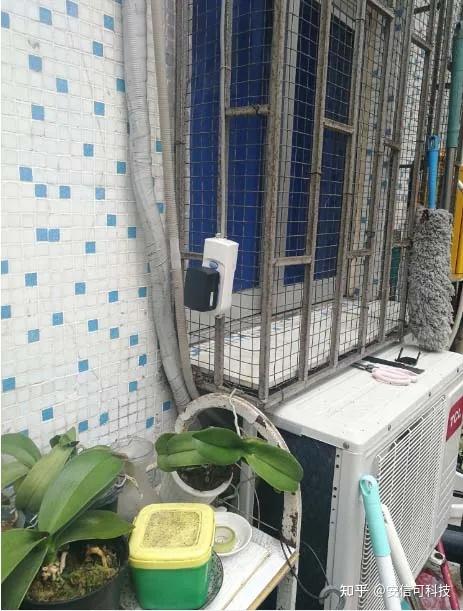

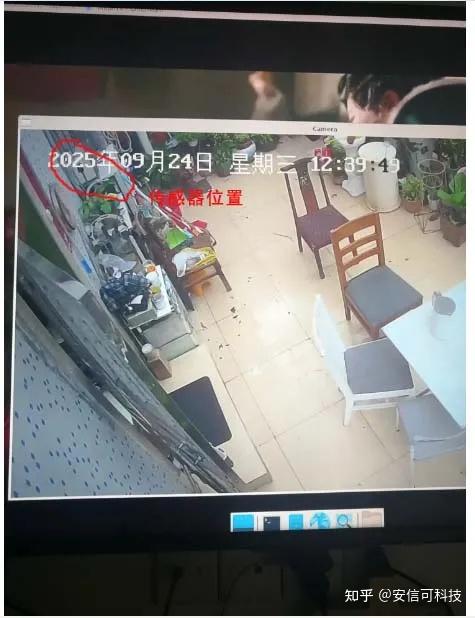

插到插座上，天線面對著院子中間。

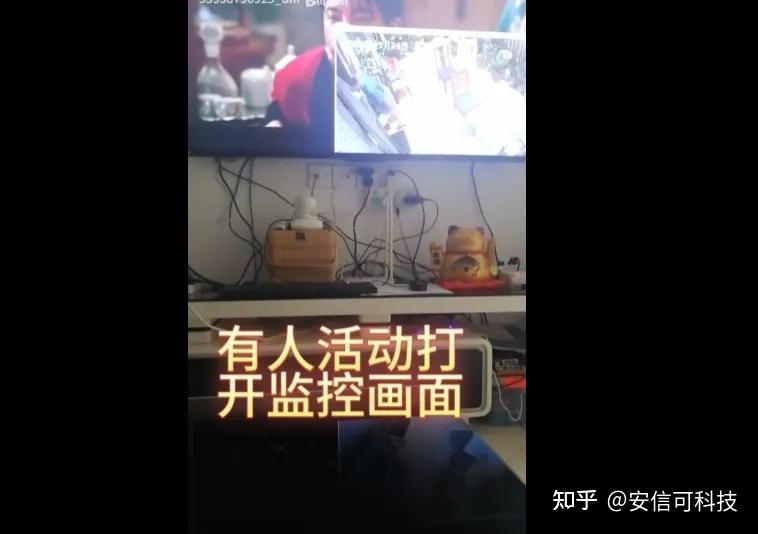

使用效果

使用效果還是比較滿意的，經過調整門限數據，已經可以排除風吹植物，和電風扇搖擺等的干擾。達到了預期效果。（大家忽略一下凌亂的桌面~）

有人自動打開監控畫面_嗶哩嗶哩_bilibili

模塊使用中遇到的問題

總的來說還是比較簡單的，如果想用好還是需要根據具體的環境仔細調整門限。這里今天正好臺風，風吹植物的影響導致筆者來來回回調整了好多次。

文中提到代碼付在后面，有興趣的可以參考。

附件：Rd-03_V2_打板pcb.rar

附件：貼中完整代碼.rar

原貼地址

安信可雷達Rd-03_V2初步測試體驗

安信可雷達Rd-03_V2有人自動打開監控畫面和排除干擾
