ADC168M102R-SEP 是一款雙通道、16 位、1MSPS 模數轉換器 （ADC）。該ADC具有8個偽或4個全差分輸入通道，分為兩對，用于同時進行信號采集。模擬輸入與ADC的輸入保持差分。在偽差分模式或全差分模式下使用輸入多路復用器。偽差分模式支持每個 ADC 最多四個通道 （4x2），全差分模式每個 ADC 最多可轉換兩個輸入 （2x2）。

ADC168M102R-SEP 提供兩個可編程基準輸出、靈活的電源電壓范圍、一個可編程自動定序器和多種掉電功能。該器件還包括每個通道最多四個轉換結果的數據存儲。
*附件：adc168m102r-sep.pdf

特性

• 耐輻射性：
  • 單事件閂鎖 （SEL） 免疫在 125°C 時高達 LET = 43MeV-cm2/mg
  • 單事件功能中斷 （SEFI） 表征高達 LET = 43MeV-cm2/mg
  • 總電離劑量 （TID） RLAT/RHA 表征高達 30krad （Si）
• 空間增強塑料（太空 EP）：
  • 支持國防和航空航天應用
  • 受控基線
  • 一個裝配和測試站點
  • 延長產品生命周期
  • 產品可追溯性
  • 根據 ASTM E595 進行的釋氣測試
  • 供應商項目圖紙 （VID） V62/24631
  • 軍用溫度范圍：–55°C 至 +125°C
  • 金鍵合絲，NiPdAu 引線表面處理
• 8個偽輸入或4個全差分輸入
• 同時采樣兩個通道
• 優異的交流性能：
  • 信噪比：93dB
  • 總諧波擾：–98dB
• 雙通道可編程和緩沖 2.5V 基準電壓源允許：
  • 兩種不同的輸入電壓范圍設置
  • 兩級PGA實施
• 可編程自動定序器
• 集成數據存儲（每個通道最多 4 個），用于過采樣應用
• 用于安全應用的 2 位計數器

參數

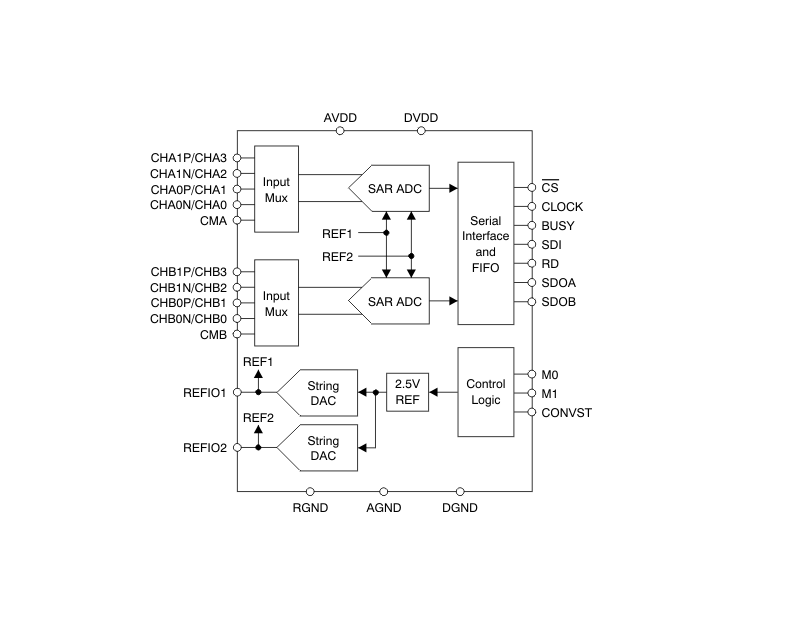

方框圖

?1. 產品概述?

• ?產品型號?：ADC168M102R-SEP
• ?文檔編號?：SBASAW9 - 2024年12月發布
• ?產品類型?：輻射耐受型、8通道、1MSPS、16位模數轉換器

?2. 主要特性?

?輻射耐受性能?

• 單粒子鎖定(SEL)免疫：LET = 43MeV-cm2/mg（125℃條件下）
• 單粒子功能中斷(SEFI)：LET = 43MeV-cm2/mg
• 總電離劑量(TID)：RLAT/RHA特性達30krad(Si)

?空間增強塑料封裝?

• 支持國防和航空航天應用
• 受控基線
• 單一組裝和測試場地
• 擴展產品生命周期
• 產品可追溯性
• 根據ASTM E595進行出氣測試
• 供應商項目圖紙(VID) V62/24631
• 軍用溫度范圍：-55°C至+125°C
• 金鍵合線，NiPdAu引線表面處理

?模擬輸入特性?

• 八個偽差分或四個全差分輸入
• 兩個通道同時采樣
• 優異AC性能：
  • SNR：93dB
  • THD：-98dB

?參考電壓系統?

• 雙可編程緩沖2.5V參考電壓
• 支持兩種不同的輸入電壓范圍設置
• 兩級PGA實現

?3. 技術規格?

?模擬輸入?

• 輸入泄漏電流：±16nA
• 輸入電容：45pF
• 差分輸入電容：22.5pF

?DC性能?

• 分辨率：16位
• 無失碼
• 差分非線性(DNL)：
  • 半時鐘模式：±0.6LSB
  • 全時鐘模式：±0.8LSB
• 積分非線性(INL)：
  • 半時鐘模式：±1.2LSB
  • 全時鐘模式：±1.5LSB

?AC性能?

• 信噪比(SNR)：93dB（典型值）
• 總諧波失真(THD)：-98dB（典型值）
• 無雜散動態范圍(SFDR)：100dB（典型值）
• 共模抑制比(CMRR)：92dB
• 電源抑制比(PSRR)：75dB

?4. 功能描述?

?輸入多路復用器?

• 支持全差分2:1配置
• 支持偽差分4:1配置
• 輸入路徑完全差分

?轉換控制?

• 通過CONVST上升沿啟動轉換
• BUSY信號指示轉換狀態

?時鐘系統?

• 半時鐘模式：0.5MHz至20MHz
• 全時鐘模式：1MHz至40MHz

?5. 電源管理?

?電源要求?

• 模擬電源(AVDD)：2.7V至5.5V
• 數字電源(DVDD)：2.3V至5.5V
• 全量程模擬輸入范圍：±VREF

?功耗模式?

• 正常操作模式
• 掉電模式：5μA
• 睡眠模式：1.2mA
• 自動睡眠模式

?6. 應用領域?

?主要應用?

• 衛星電力系統(EPS)
• 指揮與數據處理(C&DH)
• 光學成像有效載荷
• 電機控制
• 電壓、電流和溫度監測
• 加速度計

?7. 封裝信息?

?封裝規格?

• ?封裝類型?：RHB (VQFN, 32引腳）
• ?封裝尺寸?：5mm × 5mm
• ?引腳間距?：0.5mm

?8. 工作模式?

?模式選擇?

• ?模式I?：手動通道控制，雙SDO輸出
• ?模式II?：手動通道控制，單SDO輸出
• ?模式III?：自動通道選擇，雙SDO輸出
• ?模式IV?：自動通道選擇，單SDO輸出

?9. 寄存器映射?

?主要寄存器?

• ?CONFIG寄存器?：配置輸入通道、功耗模式等
• **REFDAC1/REFDAC2寄存器：參考DAC控制
• ?SEQFIFO寄存器?：序列器和FIFO控制
• ?REFCM寄存器?：參考和共模選擇

?10. 技術優勢?

• 高集成度和卓越性能
• 輻射耐受特性
• 靈活的輸入配置
• 多種功耗模式
• 適用于惡劣環境應用

該器件為航空航天和國防應用提供了完整的信號轉換解決方案，具有高精度、低功耗和優異的輻射耐受性能，特別適用于需要高可靠性的空間和軍事系統
