?DAC121S101-SEP 12位微功耗軌到軌數模轉換器技術文檔摘要

科技綠洲 ? 2025-10-23 11:33 ? 次閱讀
加入交流群
微信小助手二維碼

掃碼添加小助手

加入工程師交流群

DAC121S101-SEP器件是一款功能齊全的通用12位電壓輸出數模轉換器(DAC),可在2.7V至5.5V單電源下工作,在3.6V時僅消耗177μA(典型值)電流。片內輸出放大器允許軌到軌輸出擺幅,三線串行接口在指定的電源電壓范圍內以高達 30MHz 的時鐘速率工作,并與標準 SPI、QSPI、MICROWIRE 和 DSP 接口兼容。

電源電壓作為DAC121S101-SEP的基準電壓源,提供盡可能寬的輸出動態范圍。上電復位電路將DAC輸出上電至零伏,直到器件有有效寫入。掉電功能可將功耗降低到微瓦(典型值)以下。
*附件:dac121s101-sep.pdf

特性

  • 耐輻射性:
    • 總電離劑量 (TID):30krad (Si)
    • 單事件閂鎖 (SEL):43MeV-cm2/mg
    • 單事件功能中斷 (SEFI):43MeV-cm2/mg
  • 空間增強塑料(太空 EP):
    • 根據 ASTM E595 進行的釋氣測試
    • 供應商項目圖紙 (VID) V62/24641
    • 支持國防和航空航天應用溫度范圍:–55°C 至 +125°C
    • 受控基線
    • 一個裝配和測試站點
    • 一個制造現場
    • 延長產品生命周期
    • 產品可追溯性
  • 指定的單調性
  • 低功耗運行
  • 軌到軌電壓輸出
  • 上電復位至零刻度輸出
  • 2.7V至5.5V的寬電源范圍
  • 小包裝:
    • 8 引腳 VSSOP(3mm × 3mm)
  • 斷電功能
  • 主要規格:
    • 12 位分辨率
    • DNL:?0.15LSB、+0.35LSB(典型值)
    • 12μs輸出建立時間(典型值)
    • 4mV 零碼誤差(典型值)
    • -0.07%FSR時的滿量程誤差(典型值)

參數

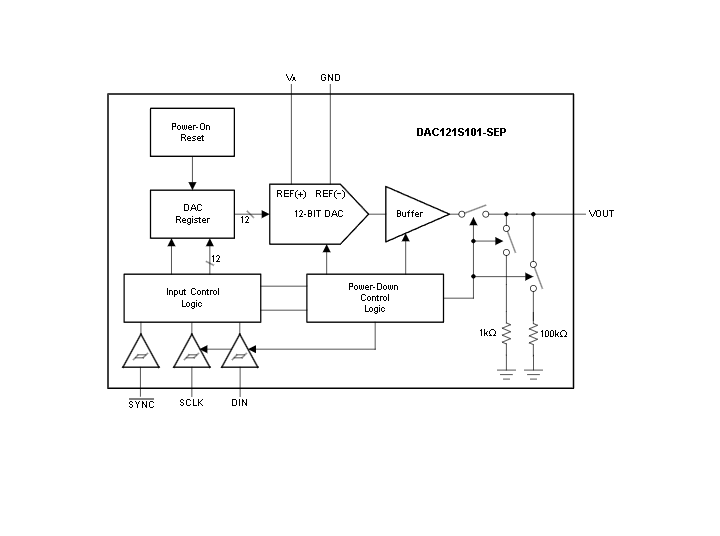

方框圖

?一、產品概述?

  • ?型號?:DAC121S101-SEP
  • ?類型?:12位電壓輸出型數模轉換器(DAC)
  • ?核心特性?:
    • 輻射耐受性:總電離劑量30krad(Si),單粒子鎖定43MeV-cm2/mg
    • 工作溫度范圍:-55°C至+125°C(適用于國防航空航天)
    • 電源范圍:2.7V至5.5V(單電源供電)
    • 典型功耗:177μA@3.6V
    • 封裝形式:8引腳VSSOP(3mm×3mm)

?二、關鍵性能參數?

  1. ?靜態性能?
    • 分辨率:12位(保證單調性)
    • 微分非線性:-0.15LSB至+0.35LSB(典型值)
    • 積分非線性:±2.6LSB(典型值)
    • 零點誤差:4mV(典型值)
    • 滿量程誤差:-0.07%FSR(典型值)
  2. ?動態特性?
    • 輸出建立時間:12μs(典型值)
    • 輸出壓擺率:1V/μs
    • 喚醒時間:6μs@5V,39μs@3V
  3. ?接口特性?
    • 三線串行接口(SYNC/SCLK/DIN)
    • 最高時鐘頻率:30MHz
    • 兼容標準:SPI/QSPI/MICROWIRE/DSP

?三、工作模式?

  • ?正常模式?:全功能運行
  • ?三種省電模式?:
    • 1kΩ對地模式
    • 100kΩ對地模式
    • 高阻模式(Hi-Z)
  • 上電復位:輸出自動歸零直至有效寫入

?四、典型應用領域?

  1. 航天器指令與數據處理系統
  2. 通信有效載荷
  3. 光學/雷達成像有效載荷

?五、系統集成優勢?

  • 電源電壓同時作為參考電壓,最大化輸出動態范圍
  • 邏輯電平與電源電壓解耦,支持3V微控制器控制5V DAC
  • 內置軌到軌輸出放大器
  • 支持單極性/雙極性輸出配置

?六、設計注意事項?

  • 需采用10μF+0.1μF電源去耦
  • PCB布局需分離模擬/數字區域
  • 建議使用統一接地平面

?七、可靠性保障?

  • 空間增強塑料封裝
  • 通過ASTM E595出氣測試
  • 符合VID V62/24641標準
  • 完整的產品追溯體系

該器件特別適用于需要高可靠性、低功耗和輻射耐受性的航空航天電子系統,其小尺寸和完整的功能集成使其成為空間應用的理想選擇

聲明:本文內容及配圖由入駐作者撰寫或者入駐合作網站授權轉載。文章觀點僅代表作者本人,不代表電子發燒友網立場。文章及其配圖僅供工程師學習之用,如有內容侵權或者其他違規問題,請聯系本站處理。 舉報投訴
  • 放大器
    +關注

    關注

    146

    文章

    14224

    瀏覽量

    220268
  • dac
    dac
    +關注

    關注

    44

    文章

    2460

    瀏覽量

    195896
  • 單電源
    +關注

    關注

    0

    文章

    228

    瀏覽量

    25574
  • 串行接口
    +關注

    關注

    3

    文章

    432

    瀏覽量

    44841
  • 數模轉換器

    關注

    14

    文章

    1112

    瀏覽量

    84909
收藏 人收藏
加入交流群
微信小助手二維碼

掃碼添加小助手

加入工程師交流群

    評論

    相關推薦
    熱點推薦

    DAC081C081

    DAC108S085具有軌至輸出的 10 功耗八路數模轉換器
    發表于 11-26 13:12

    DAC121S101QML-SP數模轉換器

    `DAC121S101QML-SP器件是功能齊全的通用型12電壓輸出數模轉換器DAC),可以采用2.7V至5.5V的單電源供電,
    發表于 03-24 15:55

    介紹DAC數模轉換器以及DMA的使用

    電壓輸出數模轉換器,可以配置為812模式,也可以與DMA控制配合使用。在12
    發表于 08-12 07:16

    具有內部基準的四通道12 /10 /8 I2C

    具有內部基準的四通道12 /10 /8 I2C
    發表于 12-10 08:42 ?1201次閱讀
    具有內部基準的四通道<b class='flag-5'>12</b> <b class='flag-5'>位</b>/10 <b class='flag-5'>位</b>/8 <b class='flag-5'>位</b><b class='flag-5'>軌</b>至<b class='flag-5'>軌</b>I2C

    DAC128S085,12108八進制功耗數模轉換器評估板的詳細資料概述

    數模轉換器的環CAPABIL的評估和設計性。這一系列的引腳兼容的DAC將在整個文檔中引用為DAC128S085。
    發表于 05-10 15:30 ?57次下載
    <b class='flag-5'>DAC128S085,12</b><b class='flag-5'>位</b>10<b class='flag-5'>位</b>8<b class='flag-5'>位</b>八進制<b class='flag-5'>微</b><b class='flag-5'>功耗</b><b class='flag-5'>數模轉換器</b>評估板的詳細資料概述

    具有軌對輸出的功耗數模轉換器評估板的資料概述

    、DAC122S085 12雙、DAC102S085 10雙、DAC082S085 8
    發表于 05-14 08:34 ?7次下載

    基于MCP4725帶 EEPROM 存儲12數模轉換器

    MCP4725 是低功耗、高精度、單通道的 12 緩沖電壓 輸出數模轉換器(Digital-to-Analog Convertor, DAC
    發表于 06-28 14:22 ?32次下載
    基于MCP4725帶 EEPROM 存儲<b class='flag-5'>器</b>的 <b class='flag-5'>12</b> 位<b class='flag-5'>數模轉換器</b>

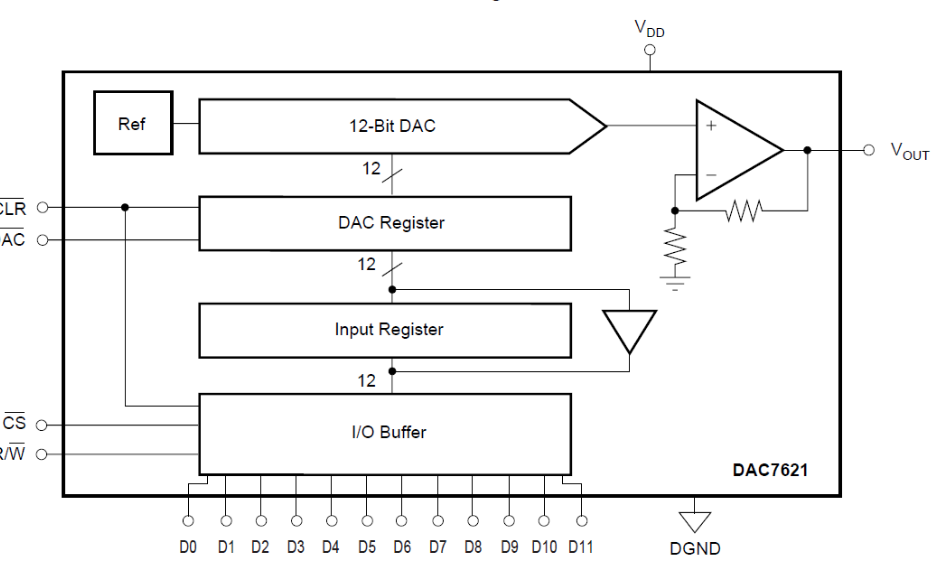

    DAC7621 12位數模轉換器的數據手冊免費下載
