“KiCad 10 將支持平鋪(Flat)的原理圖結構！ 想嘗鮮的小伙伴可以下載 9.99 nightly 版本測試。”

如果您是從其他 EDA 工具轉到 KiCad，可能遇到的第一個困惑就是不知道如何在 KiCad 的項目中添加一個新的原理圖。在項目管理器里找不到，在原理圖編輯器里也找不到。

這是因?yàn)?KiCad 只支持層次結構的原理圖，如果需要增加一個圖紙，必須要先在既有的原理圖里畫一個層次圖紙的框，再進行填充。而且新建的圖紙和源圖紙只能是父子的關系，不支持平鋪的結構。一個妥協的方法是在頂層原理圖中建多個沒有連接關系的圖框，每個圖框代表一個原理圖，然后用全局標簽進行圖紙間的連接。

顯然這些操作對于用慣了 AD 或 OrCad 的工程師來說不是很友好。幸運的是， KiCad 10 終于要支持類似平鋪的結構了：

https://gitlab.com/kicad/code/kicad/-/merge_requests/2327

9.99 平鋪結構探秘

想嘗鮮的小伙伴也可以去官網下載：

https://downloads.kicad.org/kicad/windows/explore/nightlies

這里還是要提醒一下，9.99 版本的文件格式和 9.0.x 不同，一旦用 9.99 打開設計文件并保存后，9.0.x 就再也打不開了，且無法恢復。所以使用夜間版前一定要做好設計文件的備份。

我們先大致看下效果：

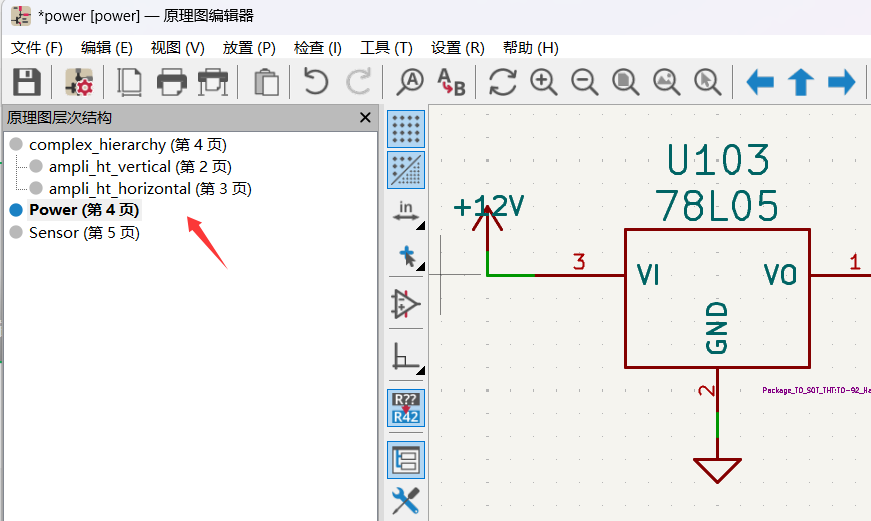

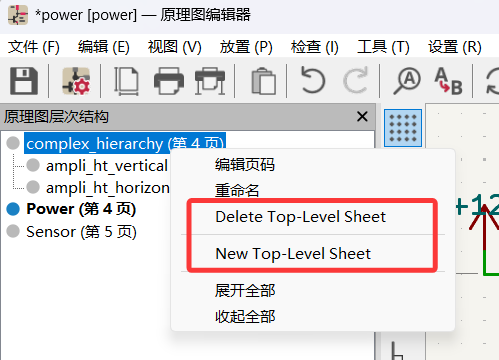

現在的原理圖層次結構可以支持多個頂層圖紙了（之前是只能有一個 Root 圖紙）。在菜單中增加了“添加頂層頁”或“刪除頂層頁”的選項。

添加后點擊“保存”，KiCad 會在項目文件夾上生成一個新的原理圖：

如果您的設計是完全平鋪的，這兩個菜單就解決所有問題了。

當然您也可以像上圖中那樣，在一個頂層圖紙中使用層次結構（不建議這么干，要么平鋪，要么完全層次化）。

目前該功能還處于測試階段，大家測試過程中遇到什么問題或者有新的想法請第一時間反饋，還能趕在 KiCad 10 發布前進行修復或優化。
