“還在為每個項目重復畫相同的電源模塊、USB 接口而頭禿嗎？KiCad 10 帶來的 Design Blocks（設計塊）功能，實現了原理圖與 PCB 布局的真正模塊化復用。一鍵應用布局，效率直接起飛！”

作為電子工程師，我們最怕的就是“重復造輪子”。

明明是以前畫過無數次的 DC-DC 降壓電路，或者是調教得極其完美的差分走線，到了新項目里，依然要重新擺放元器件、重新拉線、重新打孔……

在 KiCad 10 中，一個備受期待的功能終于成熟了：Design Blocks（設計塊）。它不僅支持原理圖復用，更引入了強大的PCB 布局復用功能。

今天我們就來扒一扒，這個功能到底有多強，以及如何用它來解放你的雙手！

01 什么是 Design Blocks？

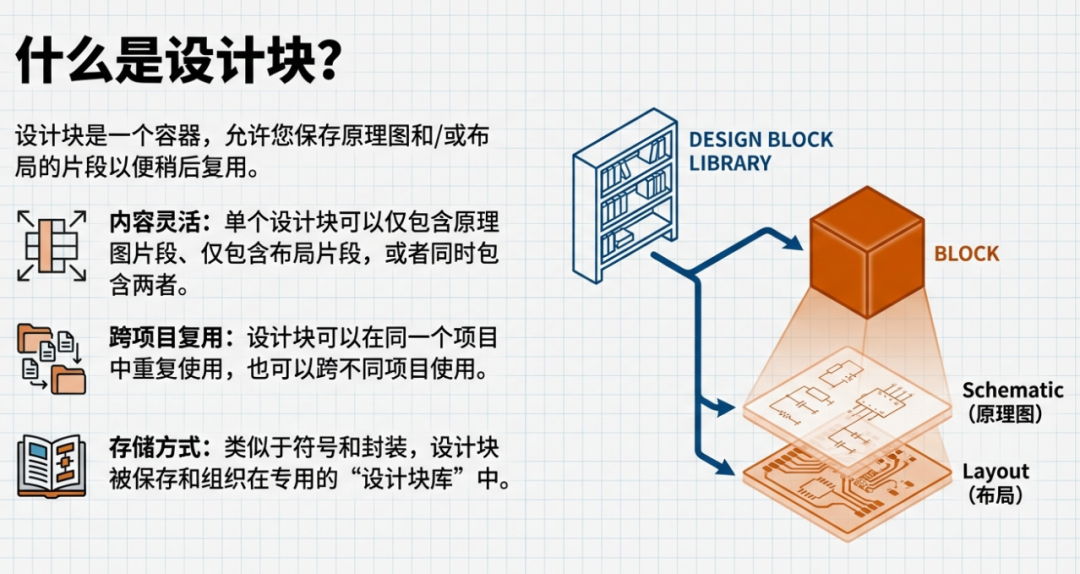

簡單來說，Design Blocks 允許你保存原理圖或 PCB 布局的“片段”，并在以后重復使用。

這就好比編程里的“函數”或“庫”。你可以在同一個項目中多次調用，也可以跨項目使用。設計塊被保存在專門的.kicad_blocks庫文件中，管理方式和我們熟悉的符號庫、封裝庫非常相似。

一個設計塊可以包含：

? 純?cè)韴D片段

? 純 PCB 布局片段

?最強形態：原理圖 + PCB 布局的完整組合

02 核心玩法：原理圖驅動 PCB 布局

這是 Design Blocks 最“黑科技”的地方。如果你有一個包含運放及其去耦電容的電路，你可以把它的原理圖連同畫好的 PCB 布局一起保存。

到了新項目，你只需要在原理圖里放好這個模塊，PCB 里就能一鍵自動擺好元器件并連好線！

具體操作步驟如下：

第一步：在原理圖中放置設計塊在 Design Blocks 面板中找到你的模塊，雙擊放置。 關鍵點：放置時，務必勾選 Place as group（作為分組放置）。這會將設計塊內的元件在邏輯上綁定在一起，是后續聯動的必要條件。

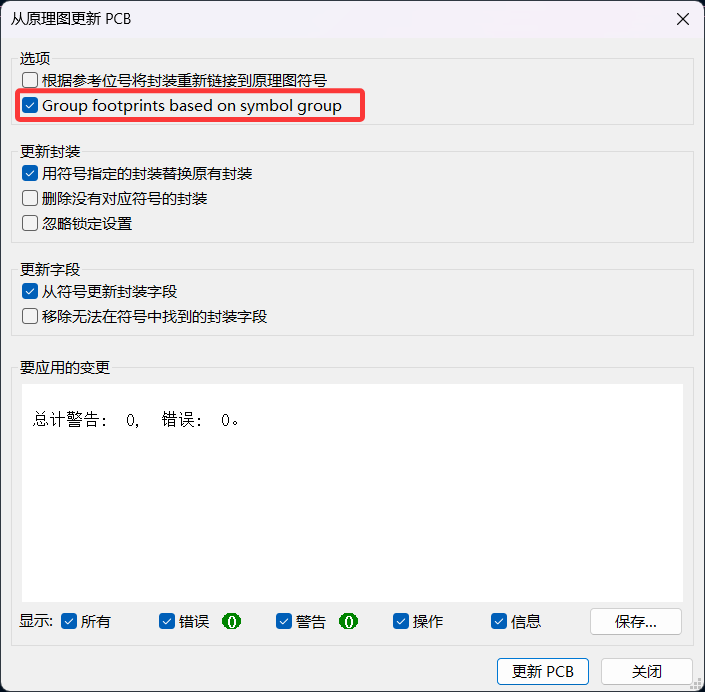

第二步：更新 PCB執行Update PCB from Schematic（從原理圖更新 PCB）。 關鍵點：務必勾選 Group footprints based on symbol group（基于符號分組對封裝進行編組）。 這一步會將原理圖中的那個“組”傳遞到 PCB 環境中，生成一個對應的封裝組。

第三步：一鍵應用布局回到 PCB 編輯器，你會看到一堆亂序排列的新封裝。別急！ 選中這個封裝組，右鍵點擊，選擇 Apply Design Block Layout（應用設計塊布局）。

見證奇跡的時刻：原本散落的元器件會自動排列成你保存時的樣子，走線、過孔、甚至絲印都會自動連上！你唯一要做的，就是把這個模塊拖到合適的位置。

03 另一種玩法：純 PCB 布局復用

有時候，我們不需要原理圖。比如：

? 固定的安裝孔陣列

? 板邊的 LOGO 和版權信息

? 特定的測試點布局

這種情況下，你可以直接在 PCB 編輯器中放置 Design Block。 操作很簡單：打開 Design Blocks 面板，右鍵選擇Place Design Block即可。這種方式放置的內容不與原理圖符號關聯，適合純物理結構的復用。

04 如何創建你自己的設計塊？

想要復用，先得保存。創建過程非常直觀：

1. 創建庫在 Design Blocks 面板中，右鍵點擊庫列表，選擇 New Library...。你可以選擇建立“全局庫”（所有項目可用）或“項目庫”（僅當前項目可用）。

2. 保存設計塊

?在原理圖中：選中電路，右鍵點擊目標庫，選擇 Save Selection as Design Block...。

?在 PCB 中：選中布局，右鍵點擊目標庫，選擇 Save Selection as Design Block...。

高手秘籍：如果你想創建一個“原理圖+PCB”的完整塊，通常的流程是：先創建原理圖塊，然后把畫好的 PCB 布局通過Update Design Block from Selection更新到 PCB 中，完成布局、布線后選中需要保存的 PCB 塊，在 Library 面板中選擇“Save Selection to Design Block”（將選中的內容添加到設計塊）。

05 必須注意的細節

1.關于“分組（Group）”：無論是創建還是使用，Group都是這一功能的靈魂。只有當設計塊以“分組”的形式存在時，才能使用“應用布局”、“更新鏈接”等高級功能。

2.多通道設計：如果你需要在一個板子上重復多次相同的布局（比如 16 路采集電路），除了一個個放置設計塊，還可以配合 KiCad 的Multichannel tool（多通道工具）使用，效率更高。

3.保持一致性：放置時有一個Keep annotations選項。如果你希望保留設計塊里原有的位號（如 R1, R2），記得勾選它；否則 KiCad 會自動重新編號。

演示視頻

最后用一組演示視頻介紹 Design Block 的操作：

創建原理圖 Design Block：

創建 PCB Design Block 并關聯到原理圖塊： 分組多次擺放原理圖塊： 應用 PCB 設計塊的布局布線

-----------------------------------------------------------------------

結語：

KiCad 10 的 Design Blocks 功能，補上了開源 EDA 在“模塊化設計”上的最后一塊拼圖。它把我們從繁瑣的重復布線中解放出來，讓我們有更多精力去關注電路性能本身。
