本文主要講述PECVD。

基本定義

PECVD（ Plasma Enhanced Chemical Vapor Deposition ，等離子體增強化學氣相沉積）是一種通過射頻（ RF ）電源激發等離子體，在低溫條件下實現薄膜沉積的半導體制造技術。其核心在于利用等離子體中的高能粒子（電子、離子、自由基）增強化學反應活性。

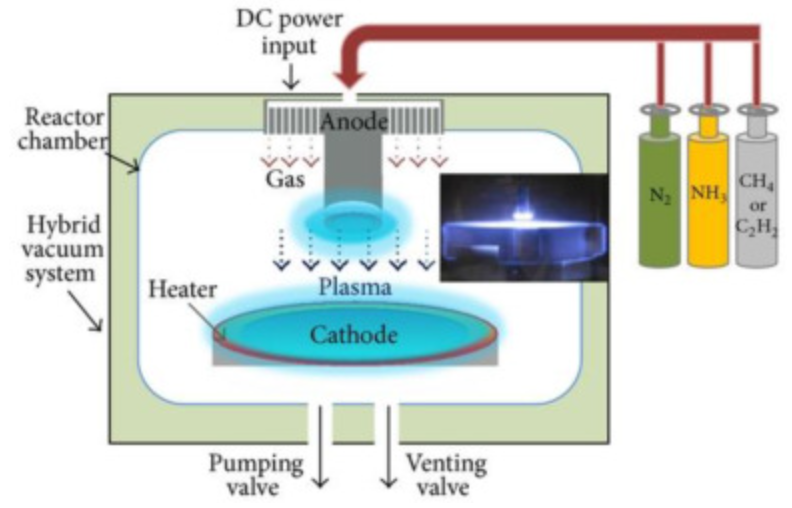

工作原理與設備組成

等離子體生成

通過 13.56 MHz 射頻電源在反應腔室內形成電場，將工藝氣體（如 SiH?、 NH?、 N?O 等）電離為活性粒子。

典型功率范圍： 40 kHz 至 2.45 GHz （微波段），能量密度可達 0.1-5 W/cm2。

反應機制

氣體分子（如 SiH?）在等離子體中被解離為活性基團。

基板溫度通?？刂圃?200-400℃，顯著低于傳統 CVD 的 700-900℃。

設備核心模塊

主要作用與技術優勢

低溫沉積能力

可在 300℃以下沉積氮化硅（ SiN?）、二氧化硅（ SiO?）等薄膜，避免高溫對金屬互連層或敏感結構的損傷。

對比數據： LPCVD 沉積 Si?N?需 700-800℃，而 PECVD 僅需 300-400℃。

薄膜性能調控

通過調節射頻功率（ 50-1000 W ）、氣體比例（如 SiH?/NH?）、壓力（ 1-5 Torr ）等參數，可控制薄膜應力（-1 GPa 至+1 GPa ）、折射率（ 1.8-2.1 ）、蝕刻速率等性能。

例如：提高 H?流量可減少 SiN?薄膜的 H 含量，提升介電強度。

關鍵應用領域

半導體器件：柵極絕緣層（ SiN?）、鈍化層（抗?jié)駳馀c離子擴散）。

顯示面板： TFT-LCD 中非晶硅（ a-Si:H ）通道層、透明電極（ ITO ）封裝層。

MEMS 器件：低應力介質層沉積，支持三維結構加工。

技術演進方向

高密度等離子體（ HDP ） PECVD

采用電感耦合（ ICP ）或電子回旋共振（ ECR ）技術，等離子體密度提升至 1011-1012 cm?3，實現更優的間隙填充能力（深寬比>10:1 ）。

原子層沉積（ ALD ）集成

結合 PECVD 與 ALD 技術，實現亞納米級薄膜均勻性（厚度偏差<1%），適用于 FinFET 等先進節點。
