近年來，高速風筒在個護電器市場快速普及，徠芬逐漸形成差異化布局。SE Lite 作為其中的新款，結合高速風量與恒溫控制。其兩百多的價格，主打性?xún)r(jià)比路線。

本次 Big-Bit 拆解帶來的是徠芬 SE Lite 高速風筒。官方宣傳強調 10 萬轉/分鐘無刷電機、1400W 功率與 50 次/秒溫度監測等性能特征。

一起來看這款高速風筒的電源與電控、溫控等關鍵環節是如何實現的，以及采用了哪些元器件?

徠芬SE lite產品介紹

徠芬高速風筒產品外包裝盒特寫。

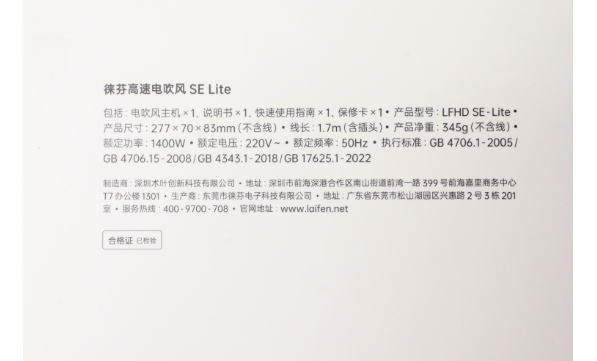

徠芬高速風筒包裝盒背面印有產品信息：

產品型號：LFHD SE-Lite

額定功率：1400W

額定電壓：220V

制造商：深圳木葉創新科技有限公司

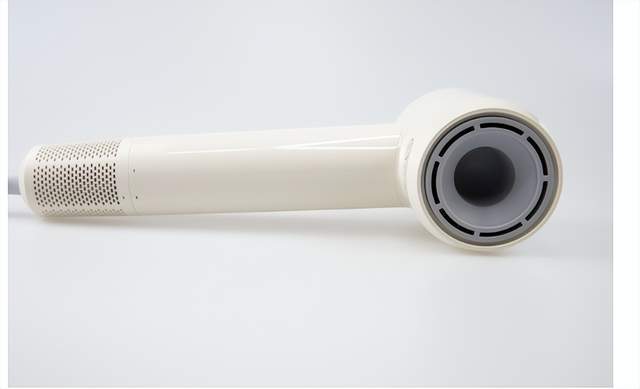

徠芬高速風筒機身前后全貌。

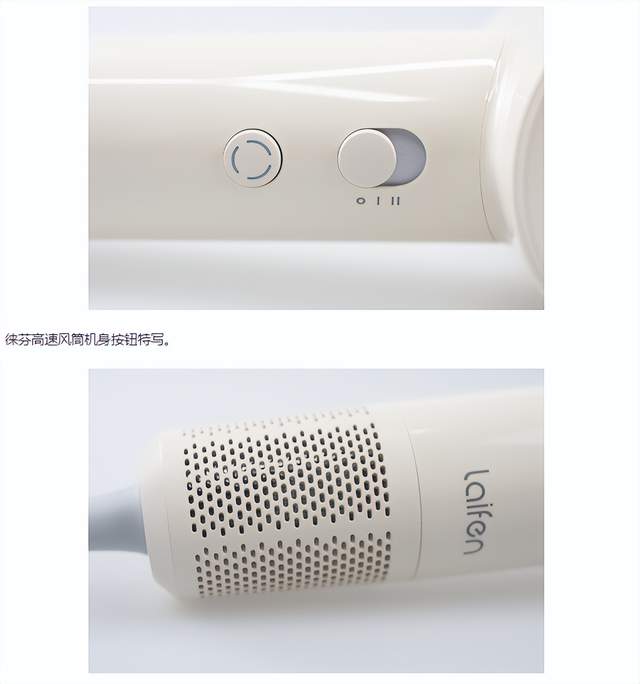

徠芬高速風筒機身按鈕特寫。

徠芬高速風筒進風口濾網特寫。

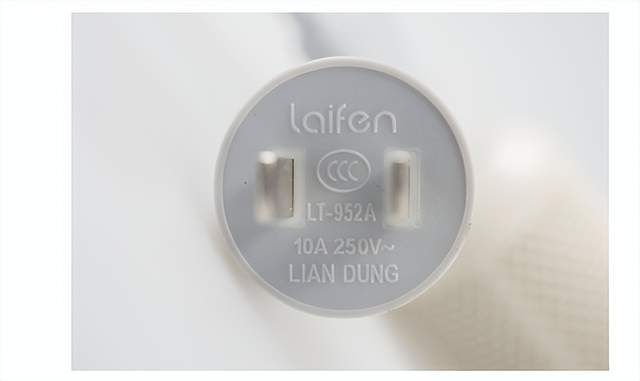

徠芬高速風筒插頭規格：10A 250V。

徠芬SE lite產品拆解

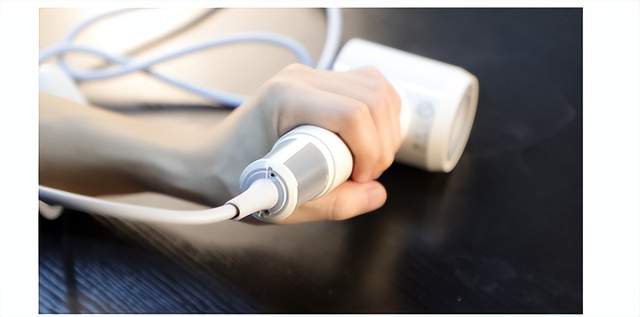

將徠芬高速風筒底部的螺絲擰掉后可以拔出外部桶套取出電機。

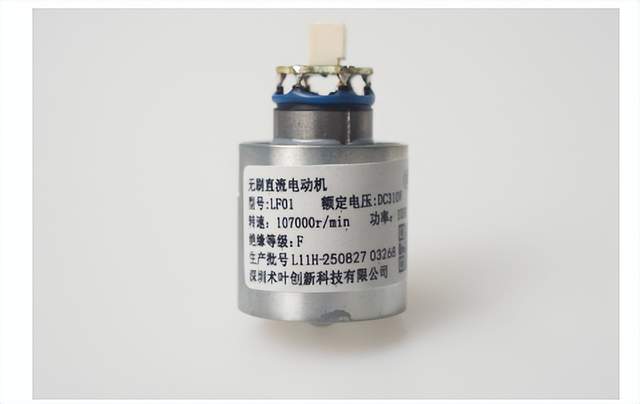

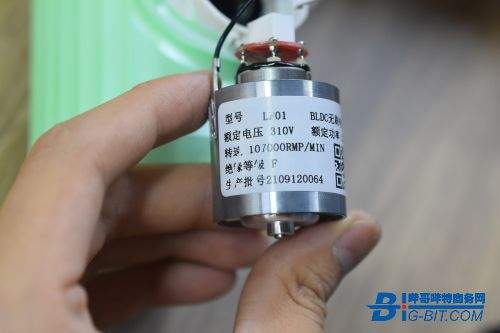

將電機取出可以看到其信息：

型號：LF01

額定電壓：310V

轉速：107000r/min

功率：105W

生產商：深圳術葉創新科技有限公司

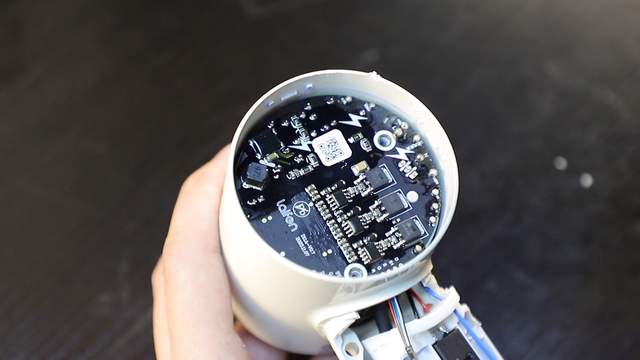

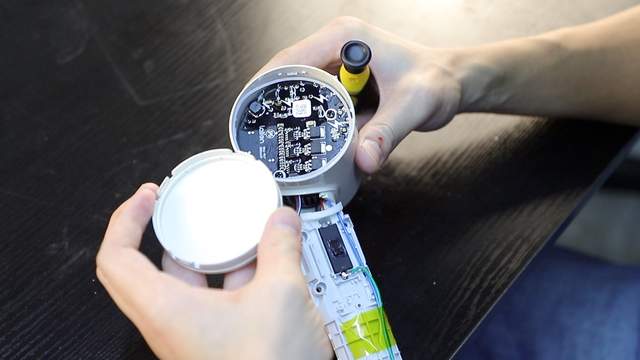

撬開風筒后后部的蓋子可以看到其電路板。

徠芬高速風筒電路板特寫。

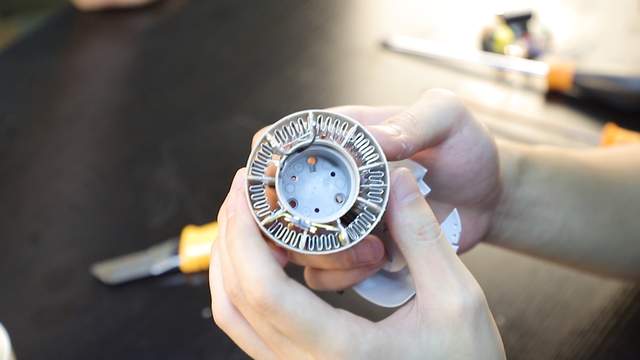

將電路板取出后可以取出發熱絲。

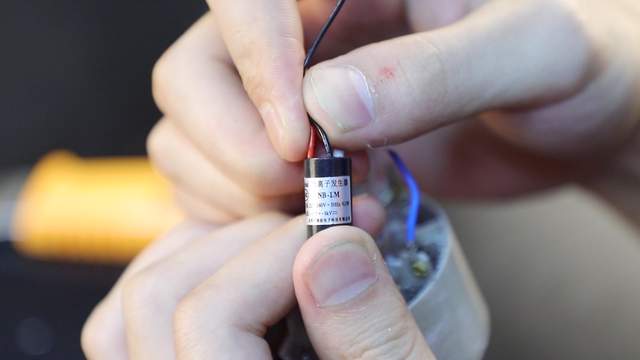

負離子發生器特寫。

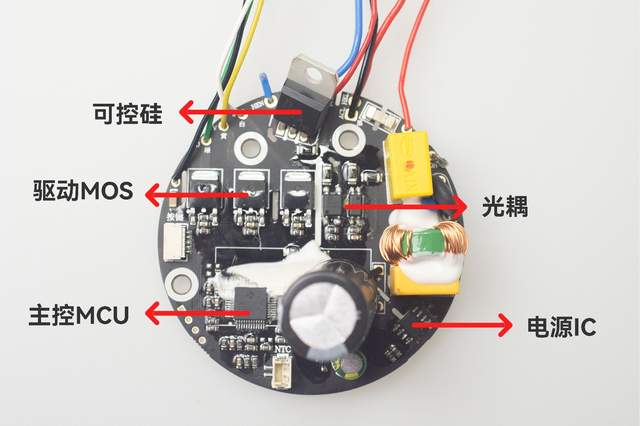

在徠芬高速風筒電路板正面可以看到MCU、電源IC、可控硅、電機驅動MOS、光耦等元器件。

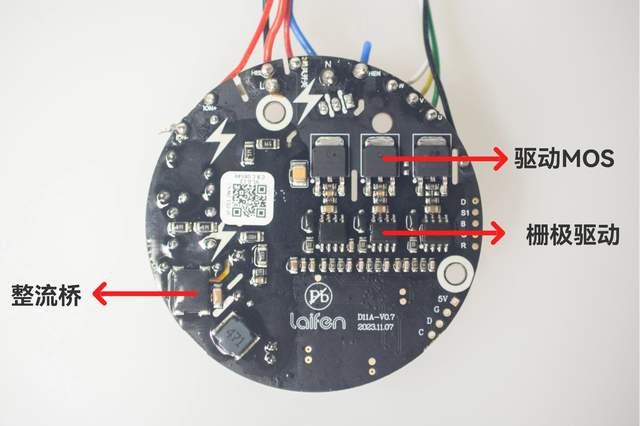

在徠芬高速風筒電路板背面可以看到整流橋、柵極驅動、電機驅動MOS等元器件。

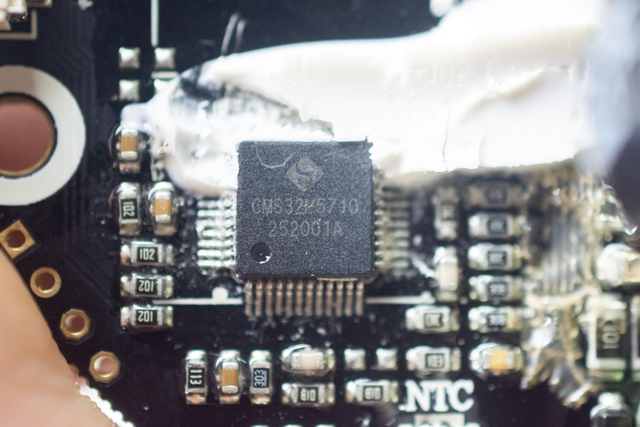

徠芬高速風筒主控 MCU 來自中微半導體，型號為 CMS32M5710.封裝形式為 LQFP-48.

CMS32M57xx 系列基于 ARM Cortex-M0 內核，主頻 64 MHz，內置 64 KB Flash 和 8 KB SRAM，支持 -40 ℃~105 ℃ 的工業級工作環境。

芯片集成 6 通道增強型 PWM、雙 12 位 ADC(高速采樣率可達 1.2 Msps)、運算放大器、可編程增益放大器和比較器等模擬外設，同時提供 UART、SPI、I2C 等通信接口，能夠滿足復雜電機控制場景的實時運算與外設管理需求。

在徠芬高速風筒電路中，CMS32M5710 MCU 作為整機核心主控，承擔高速電機的驅動與反饋控制任務，并管理發熱與安全保護邏輯。

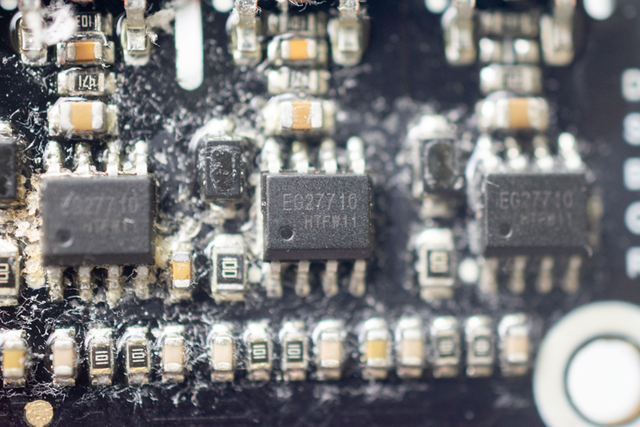

徠芬高速風筒電機驅動 IC 來自屹晶微，型號為 EG27710.封裝形式為 SOP-8.

EG27710 是一款高壓半橋驅動芯片，支持高端懸浮自舉設計，耐壓高達 600 V，適應 3.3 V/5 V 邏輯電平輸入。

芯片內置邏輯信號處理、欠壓保護、電平位移、脈沖濾波及輸出驅動電路，輸出電流能力 IO+/– 分別為 0.6 A/1.0 A，最高工作頻率可達 500 kHz。

在徠芬高速風筒電路中，EG27710主要用于配合主控 MCU 輸出的 PWM 信號完成高低端功率管的開關控制。

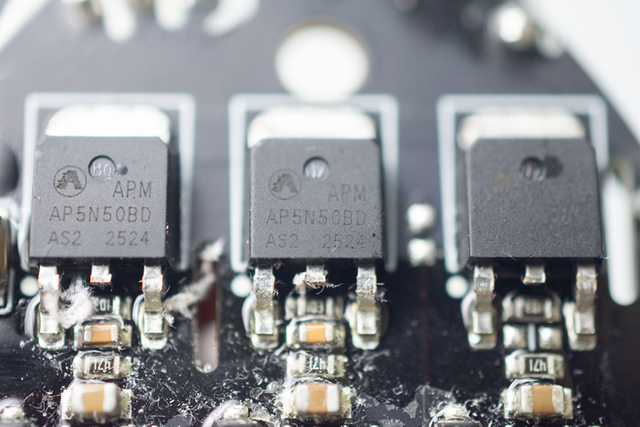

徠芬高速風筒功率 MOSFET 來自永源微，型號為 AP5N50BD，封裝形式為 TO-252.

AP5N50BD 是一款 N 溝道增強型 MOSFET，耐壓 500 V，連續電流 5 A，在 VGS=10 V 時典型導通電阻為 2.4 Ω。

在徠芬高速風筒電路中，六顆AP5N50BD組成電機驅動的三相全橋逆變器驅動無刷電機。

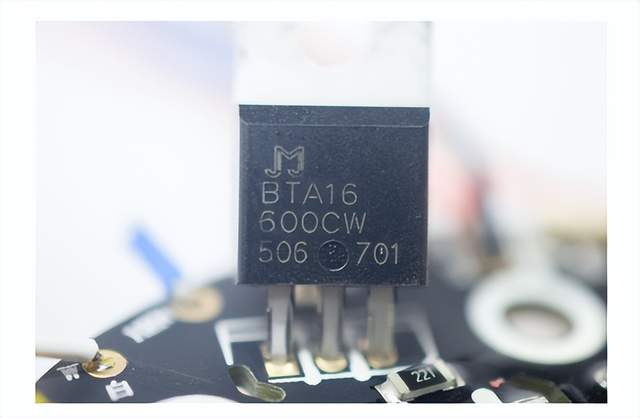

徠芬高速風筒可控硅來自捷捷微電，型號為BTA16-600CW，封裝形式為T(mén)O220.用于控制發熱絲的功率。

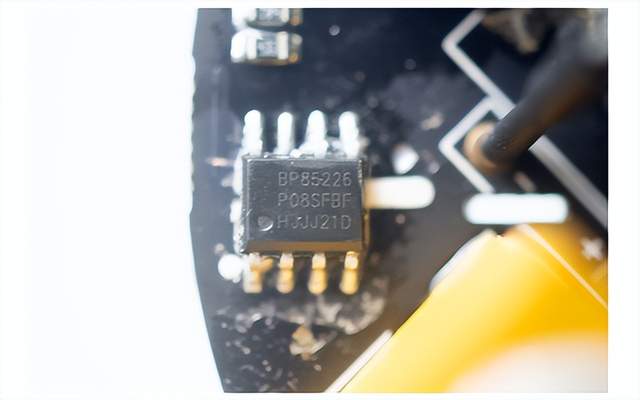

徠芬高速風筒電源管理芯片來自晶豐明源，型號為 BP85226D，封裝形式為 SOP-8.

BP85226D 是一款高性能、高集成度、低待機功耗的開關電源驅動芯片，適用于 85–265 VAC 全電壓輸入的 Buck/Buck-Boost 拓?fù)洹?/p>

芯片內部集成 650 V 高壓 MOSFET、高壓?jiǎn)?dòng)與自供電電路、電流采樣和電壓反饋電路以及續流二極管，無需外部 VCC 電容和環路補償即可實現恒壓輸出，其輸出電壓固定為 5 V。

在徠芬高速風筒電路中，BP85226D 用于為控制與驅動部分提供基礎電壓支持。

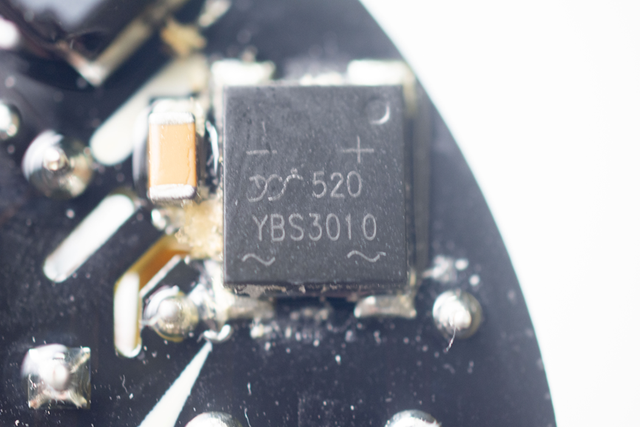

徠芬高速風筒整流橋來自楊杰科技，型號YBS3010.封裝形式為YBS，規格為3A1000V。

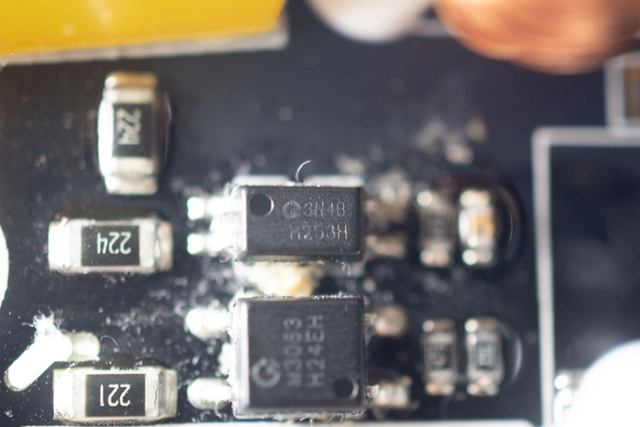

徠芬高速風筒兩顆光耦來自群芯微，型號為M3063的光耦負責驅動可控硅，型號為3H48的光耦負責電壓檢測。

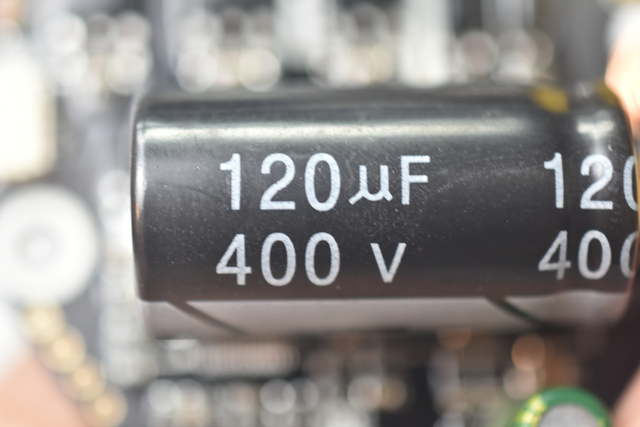

一顆400V 120μ法的電容用來濾波。

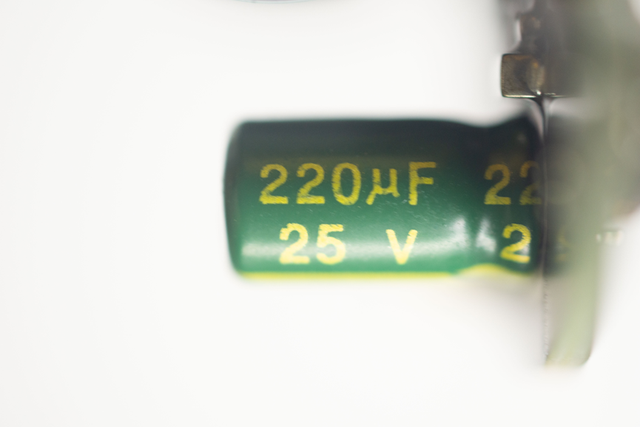

一顆25V，220μF的濾波電容。

以上就是此次徠芬高速風筒拆解的全部?jī)?nèi)容。

Big-Bit拆解總結

徠芬 SE Lite 吹風機在保持高速無刷電機結構的同時，針對中低端市場進行了方案簡化與成本優化。

在電機控制與驅動層面，主控 MCU 采用中微半導體 CMS32M5710.集成高速 ADC 與增強型 PWM，能夠同時處理電機轉速檢測、加熱溫控與系統保護等多路信號，實現實時閉環控制。配合屹晶微 EG27710 半橋驅動芯片完成電機柵極驅動輸出，六顆永源微 AP5N50BD MOS 構成三相全橋逆變電路，為無刷電機提供穩定驅動。

供電部分采用晶豐明源 BP85226D 電源管理芯片，將 AC 輸入轉換為 5V 低壓電源，為 MCU 與驅動電路提供輔助供電。兩顆光耦分別用于驅動可控硅與檢測電壓信號，實現主控與高壓側的電氣隔離。發熱絲由捷捷微電 BTA16-600CW 可控硅調節功率輸出，完成恒溫控制閉環，使溫度響應更平穩。

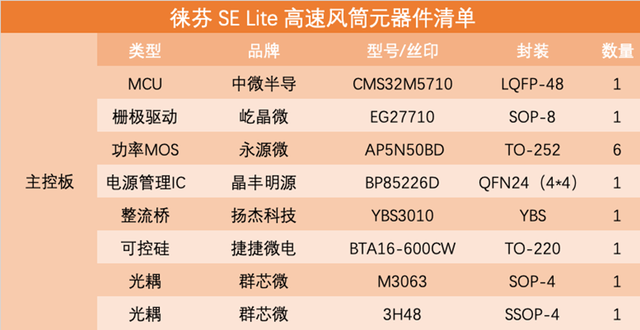

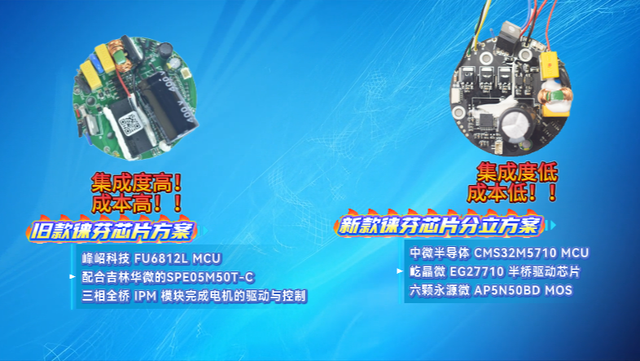

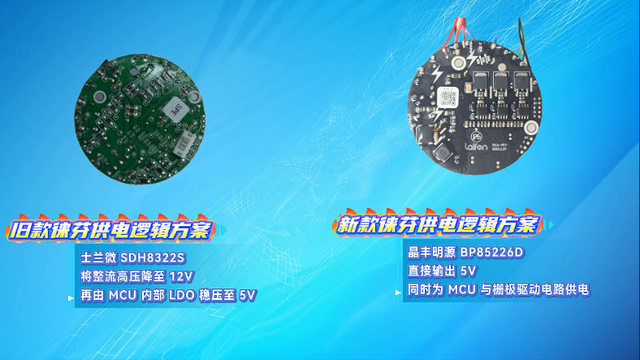

此前Big-Bit也拆解過徠芬的一款高速風筒，在電機方面，同樣搭載的是LF01型號的BLDC電機，但在電控架構上差異明顯。
