STMicroelectronics TSL6001、TSL6002和TSL6004運算放大器為單位增益穩定型放大器，具有1MHz的帶寬。此系列單通道、雙通道和四通道放大器支持1.8V至5.5V的寬電源電壓范圍，采用軌到軌輸入級。TSL6001、TSL6002和TSL6004運算放大器非常適合用于電池供電產品和成本敏感型應用。

數據手冊；*附件：STMicroelectronics TSL6001、TSL6002和TSL6004運算放大器數據手冊.pdf

STMicroelectronics TSL6001采用SC70-5和SOT23-5封裝；TSL6002采用MiniSO8和S08封裝；TSL6004采用TSSOP14封裝。

特性

• 增益帶寬積 1 MHz，單一增益穩定
• 軌到軌輸入與輸出
• 寬電源電壓范圍：1.8 V至5.5 V
• 輸入失調電壓：4.5mV
• 1pA 典型值低輸入偏置電流
• 擴展溫度范圍：-40 °C至+125 °C

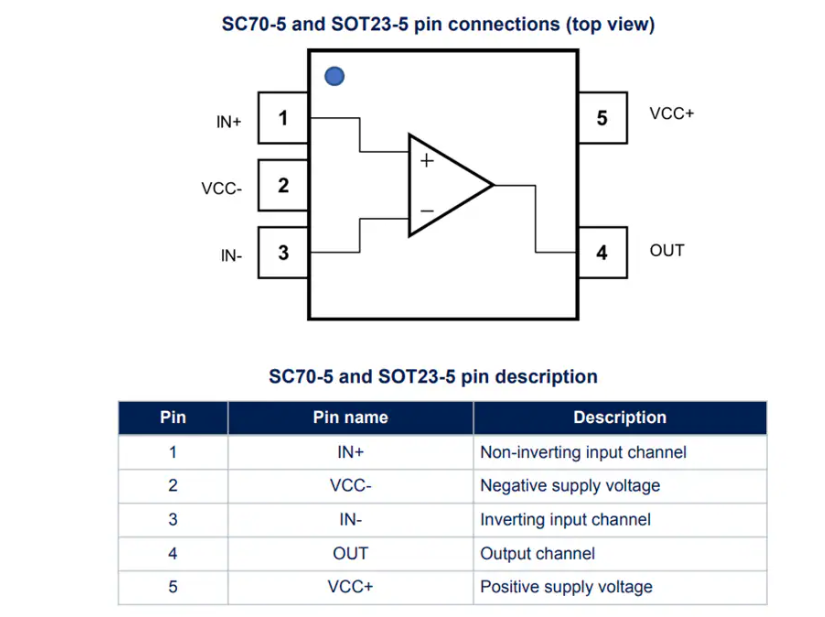

TSL6001單引腳連接

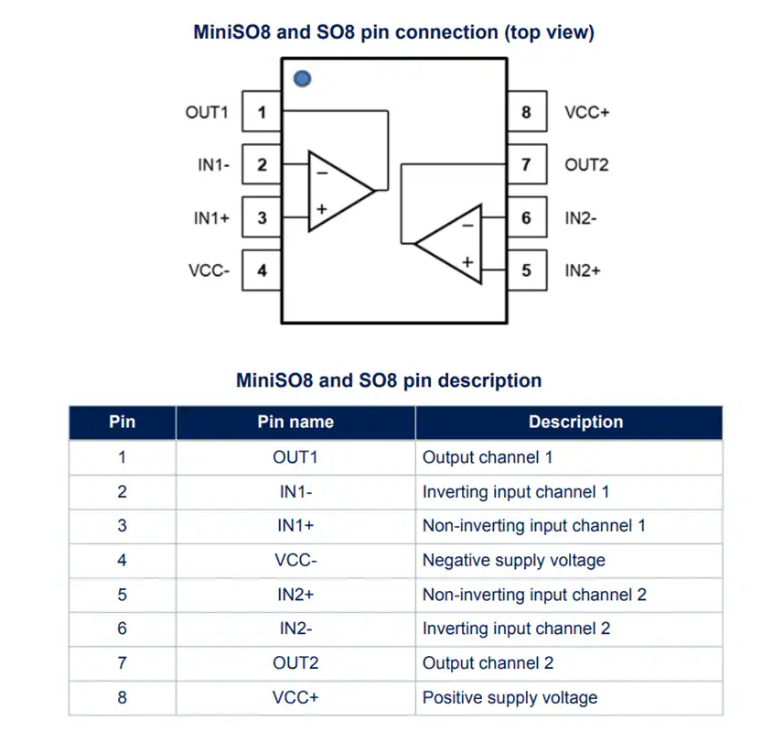

TSL6002雙引腳連接

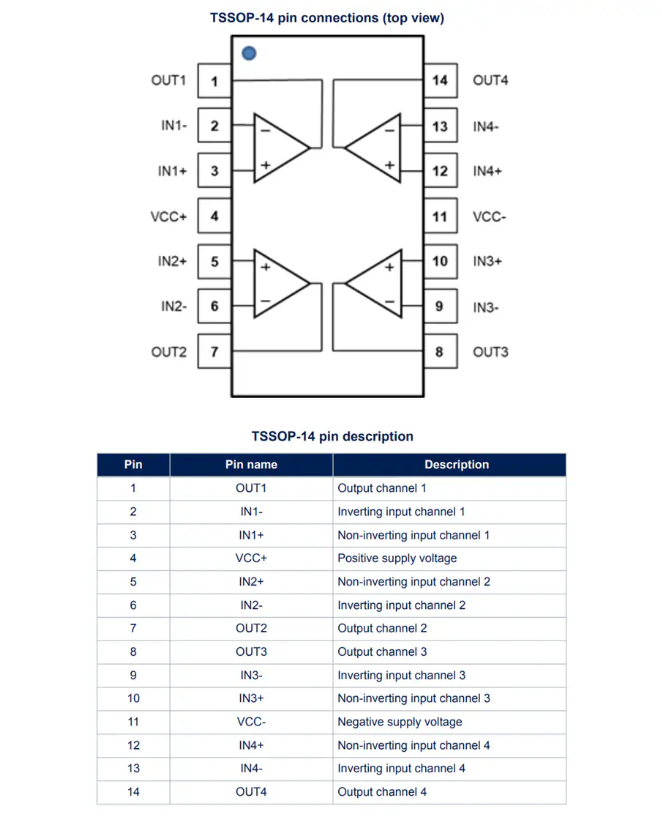

TSL6004四引腳連接

TSL600x系列運算放大器技術解析與應用指南

一、產品概述與核心特性

?TSL600x系列?是意法半導體推出的低成本、低功耗運算放大器，包含單通道（TSL6001）、雙通道（TSL6002）和四通道（TSL6004）三個型號，主要面向成本敏感型和電池供電應用場景。

核心特性亮點

• ?1 MHz增益帶寬積?，單位增益穩定
• ?軌到軌輸入和輸出?特性
• ?寬電源電壓范圍?：1.8V至5.5V
• ?低輸入失調電壓?：4.5mV（最大值）
• ?超低輸入偏置電流?：1pA（典型值）
• ?擴展溫度范圍?：-40°C至+125°C

二、關鍵電氣參數深度解析

2.1 直流性能參數

根據數據手冊的電氣特性表格，在VCC=1.8V至5.5V、VICM=VOUT=VCC/2、T=25°C條件下的關鍵參數：

2.2 交流性能表現

• ?增益帶寬積?：1MHz（典型值）
• ?壓擺率?：0.4V/μs（典型值）
• ?相位裕度?：50°（典型值）
• ?輸入電壓噪聲密度?：45nV/√Hz（f=10kHz時）

三、極限參數與工作條件

3.1 絕對最大額定值

?關鍵安全邊界參數?：

• 電源電壓（VCC）：6V
• 輸入差分電壓（Vid）：±VCC
• 輸入電壓范圍：（VCC-）-0.2V至（VCC+）+0.2V
• 存儲溫度范圍：-65°C至+150°C
• ESD防護等級：HBM 2kV，CDM 1.5kV

3.3 工作條件范圍

• ?電源電壓?：1.8V至5.5V
• ?共模輸入電壓?：（VCC-）-0.1V至（VCC+）+0.1V
• ?工作溫度?：-40°C至+125°C

四、封裝選項與引腳配置

4.1 各型號封裝對應

• ? TSL6001（單通道） ?：SC70-5、SOT23-5
• ? TSL6002（雙通道） ?：MiniSO8、SO8
• ? TSL6004（四通道） ?：TSSOP14

4.2 引腳功能詳解

以?TSL6001單運放?為例（SC70-5/SOT23-5封裝）：

?引腳布局與功能?：

1. ? IN+ ?：同相輸入通道
2. ? VCC- ?：負電源電壓
3. ? IN- ?：反相輸入通道

• ?OUT?：輸出通道
• ? VCC+ ?：正電源電壓

五、設計應用要點

5.1 電源設計考慮

• 電源去耦：在VCC+和VCC-引腳附近放置100nF陶瓷電容
• 電壓選擇：根據信號幅度需求在1.8V-5.5V范圍內靈活配置

5.2 PCB布局建議

• ?模擬與數字分區?：保持敏感模擬信號遠離數字噪聲源
• ?熱管理?：根據熱阻參數（RθJA）合理安排銅箔面積
• ?信號完整性?：保持輸入引腳短路徑布局，減少寄生電容

5.3 驅動能力優化

• ?輸出電流能力?：典型值±30mA，可驅動中等負載
• ?電容負載驅動?：可驅動超過100pF容性負載，需注意穩定性

六、典型應用電路

6.1 同相放大器配置

適用于需要高輸入阻抗的信號調理場景，增益由反饋電阻比決定。

6.2 反相放大器配置

適合電流-電壓轉換等需要低輸入阻抗的應用。

6.3 電壓跟隨器

利用軌到軌特性，實現信號緩沖和阻抗變換功能。

七、性能曲線關鍵洞察

7.1 溫度特性

從典型性能曲線可見，器件在-40°C至+125°C范圍內保持良好的性能一致性。

7.2 電源適應性

在不同電源電壓下，靜態電流和動態性能表現出良好的線性關系。

八、選型指南與訂購信息

8.1 型號選擇邏輯

• ?單通道需求?：TSL6001（極小封裝）
• ?雙通道系統?：TSL6002（平衡尺寸與性能）
• ?多通道應用?：TSL6004（高集成度）
