STMicroelectronics TSL6201、TSL6202和TSL6204運算放大器是單位增益穩定放大器，具有6MHz帶寬。單、雙和四通道放大器具有2.5V至5.5V的寬電源范圍和軌到軌輸入級。TSL6201、TSL6202和TSL6204運算放大器非常適合用于電池供電產品和成本敏感型應用。

數據手冊：*附件：STMicroelectronics TSL6201、TSL6202和TSL6204運算放大器數據手冊.pdf

STMicroelectronics TSL6201采用SOT23-5封裝，TSL6202采用MiniSO8封裝，TSL6204采用TSSOP14封裝。

特性

• 增益帶寬積 6 MHz，單一增益穩定
• 軌到軌輸入和輸出
• 寬電源電壓范圍：2.5 V至5.5 V
• 輸入失調電壓：4.5mV
• 1pA 典型值低輸入偏置電流
• 擴展溫度范圍：-40 °C至+125 °C

TSL6201單引腳連接

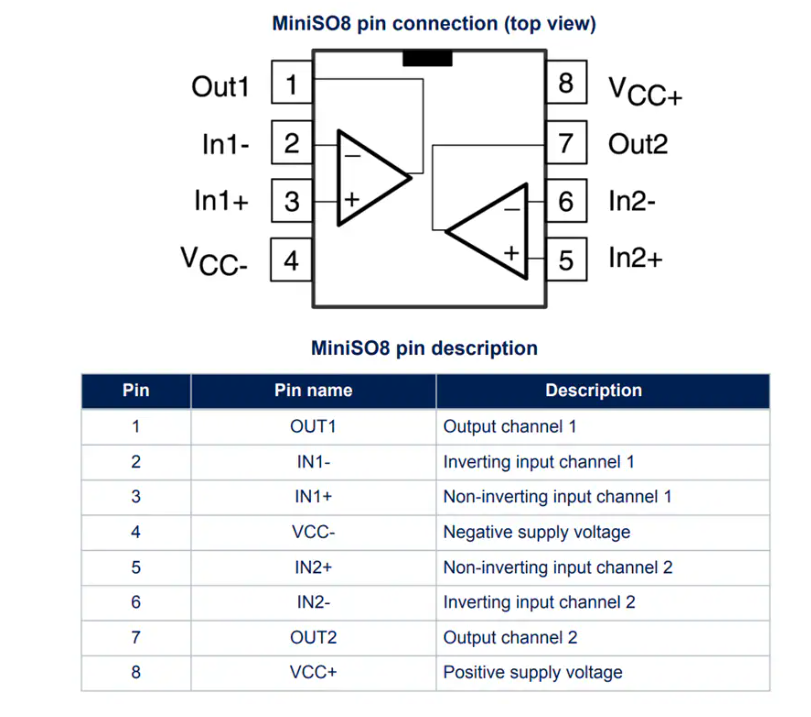

TSL6202雙引腳連接

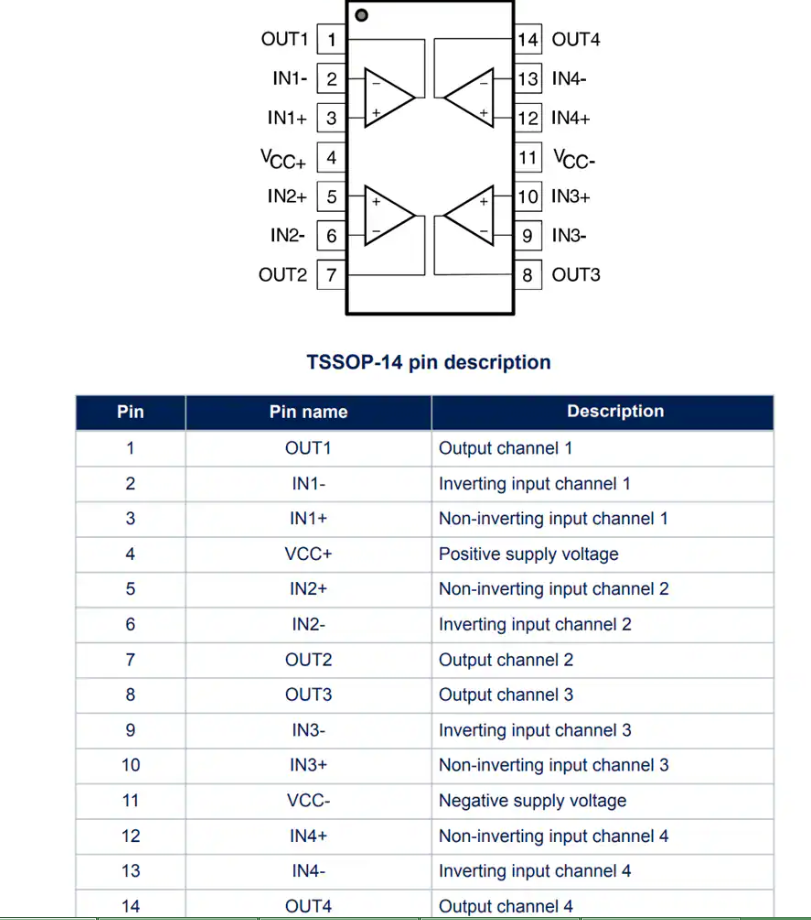

TSL6204四引腳連接

基于TSL620x系列運算放大器數據手冊的技術解析與應用指南?

?一、產品系列概述與核心特性?
STMicroelectronics推出的TSL6201（單通道）、TSL6202（雙通道）和TSL6204（四通道）運算放大器，是專為成本敏感型和電池供電場景優化的高帶寬模擬器件。其核心優勢包括：

• ?6 MHz增益帶寬積?：支持中高頻信號處理，同時保持單位增益穩定。
• ?軌到軌輸入輸出?：動態范圍覆蓋供電全區間，提升低壓信號調理精度。
• ?寬電壓供電能力?（2.5 V至5.5 V）：兼容多種電源方案，適用于便攜設備。
• ?超低輸入偏置電流?（1 pA典型值）：減少對高阻抗信號源的負載影響。
• ?工業級溫度范圍?（-40 °C至+125 °C）：適應嚴苛環境需求。

?二、電氣參數深度分析?
根據數據手冊第6頁表格，在典型工作條件（VCC=5 V, RL=10 kΩ, T=25 °C）下：

1. ?直流性能?
   • 輸入失調電壓典型值±4.5 mV（全溫范圍±7.5 mV），需通過外部調零電路應對高精度場景。
   • 開環增益89 dB（最小值80 dB），確保閉環控制精度。
   • 共模抑制比78 dB（最小值58 dB），有效抑制供電噪聲。
2. ?交流性能?
   • 壓擺率4.5 V/μs，配合6 MHz帶寬，可處理3 Vpp@100 kHz信號而無明顯失真。
3. ?功耗表現?
   • 單通道靜態電流典型值750 μA，四通道器件整體功耗控制在3 mA以內，符合電池設備能效要求。

?三、引腳配置與封裝選擇?

1. ? TSL6201（SOT23-5） ?
   • 引腳1（OUT）與引腳5（VCC+）間距需保持≥1 mm，避免高壓擊穿。
   • 引腳3（IN+）/4（IN-）布線建議等長匹配，降低差分噪聲。
2. ? TSL6202（MiniSO8） ?
   • 雙通道獨立供電（引腳4/VCC-、引腳8/VCC+），支持不對稱電壓設計。
3. ? TSL6204（TSSOP-14） ?
   • 四通道布局采用對稱結構，引腳4/11為全局供電端，需布置去耦電容（推薦100 nF）。

?四、典型應用電路設計?

1. ?電池供電傳感器信號鏈?
   • 利用軌到軌特性直接驅動ADC（如STM32內置12位ADC），省去電平移位電路。
   • 輸入級ESD保護二極管需串聯限流電阻（≥1 kΩ），避免絕對最大額定值±10 mA輸入電流超限。
2. ?電機驅動誤差放大?
   • 通過IN-端口接入反饋網絡，GBW余量需≥3倍信號頻率（如1 MHz信號對應3 MHz可用帶寬）。

?五、PCB設計關鍵要點?

1. 熱管理：SOT23-5封裝的RθJA為250 °C/W，持續滿載需通過底層銅箔散熱。
2. 噪聲抑制：輸入走線遠離數字信號線，電源層分割避免模擬/數字域耦合。
3. 測試點預留：所有輸入/輸出引腳應引出測試孔，便于生產調試。

?六、選型與替換建議?

• ?能效優先場景?：可選TSL6001系列（功耗更低但帶寬受限）。
• ?多通道需求?：TSL6204的TSSOP-14封裝密度優于分立方案，但需評估焊接工藝能力。
