STMicroelectronics TSL6801、TSL6802和TSL6804運算放大器是單位增益穩定型放大器，帶寬為8kHz。此系列單通道、雙通道和四通道放大器具有2.5V至5.5V的寬電源范圍，采用軌到軌輸入級。TSL6801、TSL6802和TSL6804運算放大器非常適合用于電池供電產品和成本敏感型應用。

數據手冊；*附件：STMicroelectronics TSL6801、TSL6802和TSL6804運算放大器數據手冊.pdf

STMicroelectronics TSL6801采用SC70-5和SOT23-5封裝；TSL6802采用MiniSO8封裝；TSL6804采用TSSOP14封裝。

特性

• 供電電流：600nA（典型值）
• 低電源電壓：1.5V至5.5V
• 單位增益穩定
• 軌到軌輸入與輸出
• 8 kHz 典型值增益帶寬積
• 低輸入偏置電流：5pA（最大值，25°C時）
• 工業溫度范圍：-40 °C 至 85 °C

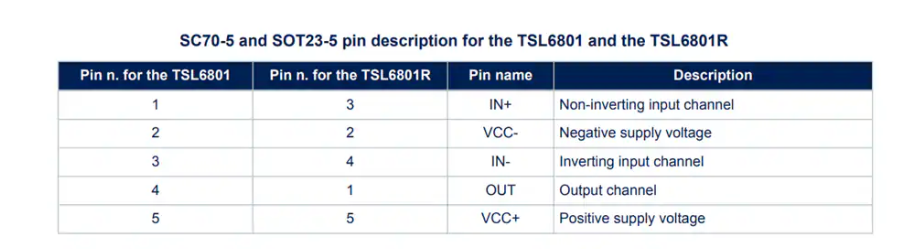

TSL6801單引腳連接

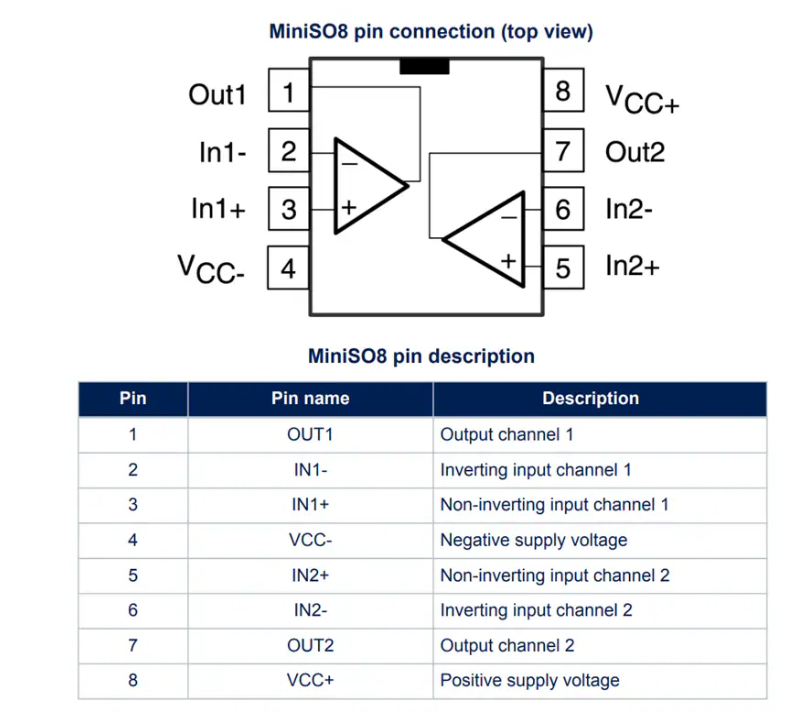

TSL6802雙引腳連接

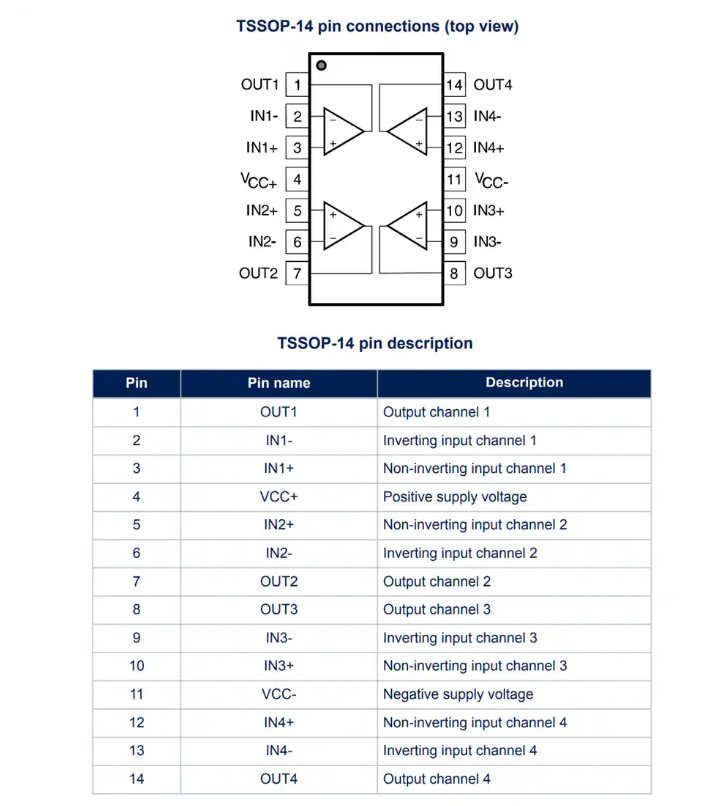

TSL6804四引腳連接

?ST TSL680x系列納米級功耗運算放大器深度解析

?一、核心特性與性能優勢?

1. ?革命性功耗控制?

   • 典型供電電流僅600nA（1.8V-5.5V工作范圍），較傳統運放降低2個數量級
   • 支持1.5V超低壓啟動，靜態功耗<1μW（VCC=1.8V時）
   • 工業級溫度范圍（-40℃~85℃）下保持穩定工作

2. ?電氣性能亮點?

   參數	典型值	測試條件
   增益帶寬積(GBP)	8kHz	VCC=3.3V, CL=60pF
   輸入偏置電流	<5pA	25℃環境溫度
   軌到軌輸入/輸出	±0.1V裕量	負載RL=10kΩ
   電源抑制比(PSRR)	80dB	直流至100Hz頻段

3. ?封裝選項?

   • ?TSL6801?：SC70-5/SOT23-5（單通道）
   • ?TSL6802?：MiniSO8（雙通道）
   • ?TSL6804?：TSSOP-14（四通道）

?二、典型應用電路設計要點?

1. ?電源濾波設計?
   • 建議在VCC+與VCC-間并聯10μF鉭電容+100nF陶瓷電容
   • 對于電池供電場景，需增加LC濾波器（L=2.2μH）抑制高頻噪聲
2. ?穩定性優化?
   • 驅動容性負載>100pF時，需串聯隔離電阻（計算公式見數據手冊圖19）
   • 單位增益配置下，相位裕度≥50°（CL=60pF時測試數據）

?三、實測性能曲線解讀?

1. ?動態響應特性?
   • 小信號階躍響應（圖15）：建立時間0.5ms@3.3V
   • 大信號轉換速率（圖13）：1.5V/ms@5V（受限于納米級偏置電流）
2. ?噪聲表現?
   • 輸入電壓噪聲密度：240nV/√Hz@1kHz（圖18）
   • 0.1-10Hz低頻噪聲：8μVpp（適合生物電信號采集）

?四、選型替代指南?

該系列特別適合智能水表、IoT傳感器節點等需要數年電池壽命的應用，其0.6μA級功耗可顯著延長系統續航時間。設計時需注意避免輸入電壓超過(VCC-)-0.2V至(VCC+)+0.2V的絕對最大值范圍（詳見表4）。
