STMicroelectronics AEK-COM-ISOSPI1 SPI轉隔離式SPI加密狗是基于L9963T收發器的器件。該加密狗將SPI信號轉換為隔離式SPI信號，并將導線數量從4根減少到2根。ISOSPI協議具有差分通信的特點，有助于提高遠程通信的抗噪性和魯棒性。AEK-COM-ISOSPI1加密狗承載有L9963T收發器，可配置為SPI總線的從機或主機，并支持8位至64位SPI幀。此加密狗可以通過SPI與SPC5、Stellar和STM32 微控制器系列連接。AEK-COM-ISOSPI1用于電池管理系統（BMS）和通過SPI協議的隔離通信。

數據手冊：*附件：STMicroelectronics AEK-COM-ISOSPI1 SPI轉隔離式SPI加密狗數據手冊.pdf

特性

承載有L993T收發器
通過GPIO或跳線進行主/從配置
4個可配置引腳，用于SPI協議
2個可配置引腳，用于轉換信號（ISOSPI）的幅度和頻率
尺寸：85mmx30mm
屬于AutoDevKit生態系統

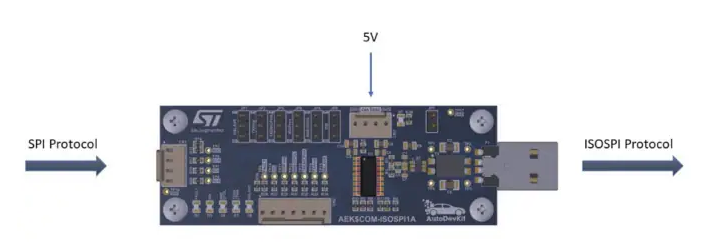

功能框圖

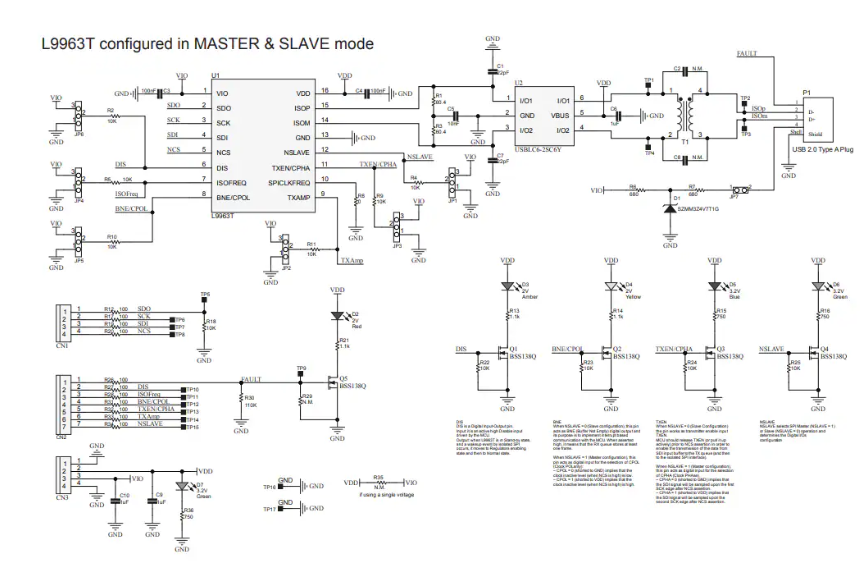

原理圖

AEK-COM-ISOSPI1技術解析：SPI隔離通信在汽車電子中的應用

一、產品概述與核心價值

?AEK-COM-ISOSPI1?是基于L9963T收發器的SPI至隔離SPI加密狗評估板，專為汽車電子系統設計。該產品的核心價值在于將傳統的4線SPI信號轉換為2線隔離SPI信號，在保證電氣隔離安全性的同時，大幅減少布線數量，特別適用于需要長距離通信的汽車高壓應用場景。

二、關鍵技術特性

2.1 硬件架構亮點

?主控芯片?：采用AEC-Q100認證的L9963T汽車級通用SPI至隔離SPI雙向收發器
?配置靈活性?：支持通過GPIO或跳線進行主/從模式配置
?接口配置?：4個可配置SPI協議引腳，2個可配置信號幅度和頻率引腳
?物理規格?：85mm × 30mm緊湊尺寸，完全兼容AutoDevKit生態系統

2.2 通信協議優勢

?ISOSPI協議?采用差分通信機制，具備以下顯著優勢：

?高抗噪性?：在長距離通信中保持信號完整性
?電氣隔離?：滿足汽車安全標準對高壓應用的隔離要求
?傳輸距離?：支持?jǐn)?shù)米距離的可靠通信，解決車輛內部遠端設備間的通信挑戰

三、性能參數詳解

3.1 SPI通信性能

?幀格式支持?：兼容8至64位任意SPI幀協議
?從模式工作頻率?：最高支持10MHz SPI時鐘
?主模式可編程頻率?：支持250kHz、1MHz、4MHz、8MHz四檔可調時鐘頻率

3.2 系統兼容性

?前端兼容?：原生兼容L9963E隔離SPI，適用于電池管理系統
?MCU支持?：可與SPC5、Stellar和STM32等多個微控制器家族通過SPI連接

四、實際應用案例

4.1 AutoDevKit生態系統演示

在AutoDevKit生態系統軟件包中提供了兩個典型演示案例：

?SPC582B - ISOSPI1_LEDdriver測試應用?

目標板：AEK-MCU-C1MLIT1 MCU板
功能：演示MCU板通過兩個AEK-COM-ISOSPI1加密狗與AEK-LED-21DISM1 LED驅動板通信

?SPC58EC - ISOSPI1_LEDdriver測試應用?

目標板：AEK-MCU-C4MLIT1 MCU板
通信鏈路：MCU → AEK-COM-ISOSPI1(SPI轉ISOSPI) → AEK-COM-ISOSPI1(ISOSPI轉SPI) → LED驅動板

4.2 通信流程解析

演示應用完整展示了信號轉換流程：

MCU板通過SPI協議發送命令至第一個AEK-COM-ISOSPI1
加密狗將SPI信號轉換為ISOSPI消息傳輸
第二個加密狗將ISOSPI消息還原為SPI信號
LED驅動板接收并執行命令，包括降壓轉換器激活和狀態寄存器讀取

五、引腳功能配置詳解

5.1 關鍵引腳功能

?DIS引腳?：數字輸入輸出引腳。輸入時作為MCU驅動的高電平有效禁用輸入；輸出時在待機狀態下檢測隔離SPI喚醒事件
?BNE/CPOL引腳?：
- 從模式配置(NSLAVE=0)：作為BNE數字輸出，實現基于中斷的MCU通信
- 主模式配置(NSLAVE=1)：作為CPOL數字輸入選擇時鐘極性
?TXEN/CPHA引腳?：
- 從模式配置：作為發射器使能輸入TXEN
- 主模式配置：作為CPHA數字輸入選擇時鐘相位

六、設計要點與最佳實踐

6.1 硬件設計考慮

?電源濾波?：采用100nF和1μF電容組合實現有效電源去耦
?ESD保護?：集成USBLC6-2SC6Y等保護器件增強系統魯棒性
?信號完整性?：通過680Ω電阻和適當終端匹配確保信號質量

6.2 軟件配置策略

?模式選擇?：通過NSLAVE引腳靈活配置主從工作模式
?時序?qū)R?：嚴格遵循SPI時序規范，確保數據采樣準確性
?故障處理?：利用FAULT引腳實現系統狀態監控和故障恢復
