非線性超聲檢測技術通過分析超聲波在材料中傳播時產生的非線性效應，能夠捕捉到傳統線性超聲方法無法識別的微觀缺陷和早期損傷，為材料的性能評估提供了前所未有的靈敏度。而這項高精尖技術的實現，極大地依賴于其核心設備——高精度電壓放大器。

圖：超聲檢測系統圖

為何需要“非線性”檢測？

傳統超聲檢測依賴于波的幅度、到達時間等線性參數，但對于材料內部的微裂紋、閉合界面、疲勞損傷等，其靈敏度有限。非線性超聲則關注更微妙的信號特征，實驗中為了準確激發和測量這些微弱的非線性效應，對激勵信號的質量要求極為苛刻。電壓放大器必須：

提供高功率：驅動壓電換能器產生足夠振幅的超聲波，以激活材料的非線性行為。

保持極高信號純度：具有極低的諧波失真（通常<-80dBc）和寬帶寬，確保放大后的激勵信號本身不引入額外的非線性噪聲，以免干擾材料產生的真實非線性響應。

靈敏的“耳朵”：接收信號的高精度前置放大

材料產生的非線性響應（如二次諧波）極其微弱，往往比基波信號低數個數量級。因此，在接收端，需要高精度電壓放大器作為前置放大器：

放大微弱信號：將接收換能器傳來的納伏級（nV）至微伏級（μV）的微弱諧波信號進行初步放大，提升信噪比。

保持信號完整性：在放大過程中保持信號的相位和幅度信息不失真，為后續的精確分析奠定基礎。

非線性超聲檢測的實際應用案例

圖：材料損傷非線性振動實驗框圖

金屬材料的疲勞損傷評估

在航空發動機葉片、鐵路車軸的疲勞壽命預測中，非線性超聲技術至關重要。研究表明，非線性參數β在疲勞試驗的早期就會顯著上升，而傳統的超聲波速和衰減系數可能變化不大。這實現了對疲勞壽命的早期預警。

復合材料的微觀損傷監測

對于碳纖維復合材料，非線性超聲對纖維斷裂、基體微裂紋、界面脫粘等非常敏感。通過測量非線性參數的變化，可以評估復合材料在循環載荷下的損傷累積過程。

增材制造（3D打?。┎考馁|(zhì)量監控

3D打印金屬零件內部的未熔合、孔隙和氣孔等缺陷是關注焦點。非線性超聲能夠比線性方法更有效地識別和量化這些微觀缺陷，確保打印部件的質量。

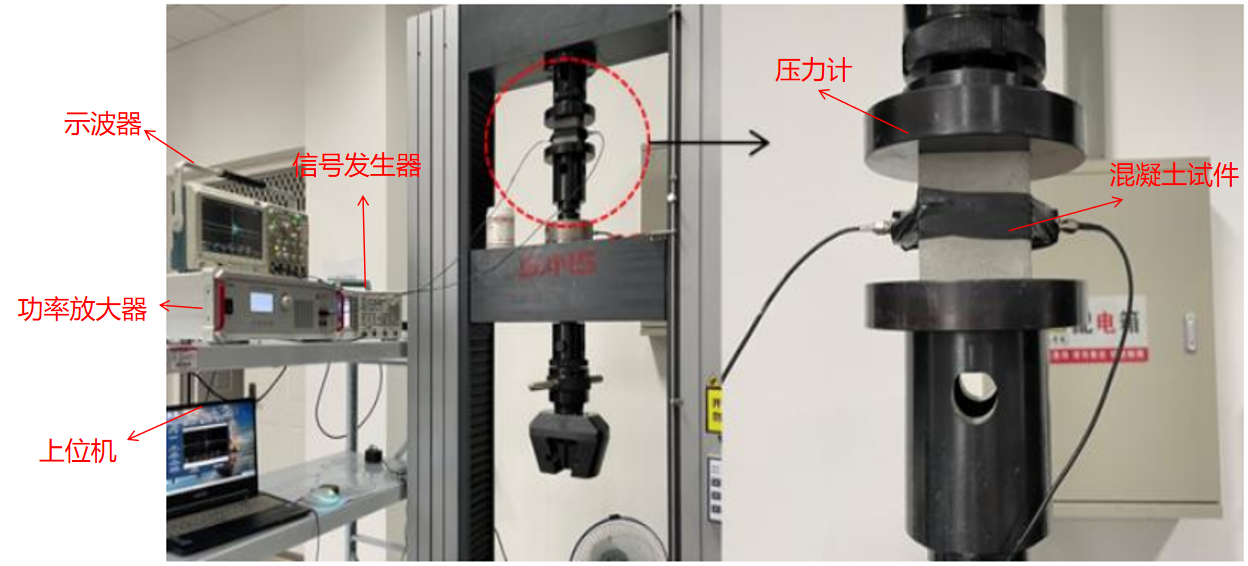

圖：混凝土損傷超聲檢測實驗圖

混凝土結構的老化檢測

在混凝土中，非線性超聲對微裂縫的開展以及水泥水化過程非常敏感，可用于評估混凝土結構的老化狀態和耐久性。

圖：ATA-2000系列高壓放大器指標參數

電壓放大器在非線性超聲檢測研究中遠不止一個簡單的“功率放大”單元，它是連接宏觀激勵與微觀材料響應的精密橋梁。其信號的純凈度、放大的精度和自身的線性度，直接決定了能否“聽清”材料內部微觀損傷發出的“微弱聲音”。
