無聲世界的“助聽器”：為何離不開電壓放大器？

無損檢測的精髓，在于“隔空診脈”——在不破壞被檢對象的前提下，通過聲、光、電、磁等物理手段感知其內部健康狀況。無論是超聲波、渦流還是聲發射信號，從材料深處傳回的原始信號往往極其微弱（常為微伏級），且淹沒在各種環境噪聲中。

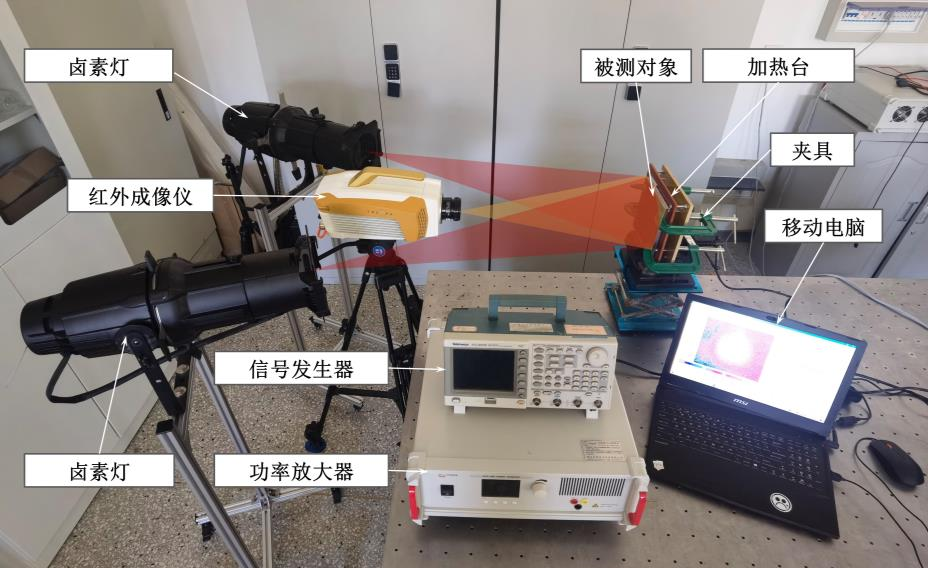

圖：基于溫度場加載的復合材料線性調制紅外無損檢測性能驗證實驗

應用縱覽：電壓放大器賦能工業安全全景

1.超聲檢測（UT）：聆聽材料深處的“回響”

這是電壓放大器應用最經典的領域。在檢測時，電壓放大器不僅驅動發射電路產生高壓脈沖激勵探頭，更關鍵的，是在接收回波時，將壓電晶片產生的微弱電荷信號（有時僅數微伏）轉換為可供分析的強電壓信號。

前沿案例：在航空航天領域，某材料研究院利用配備超低噪聲、高帶寬電壓放大器的超聲相控陣系統，對新一代碳纖維復合材料機翼部件進行檢測。該系統成功識別出層壓結構中單層纖維的取向異常，將缺陷檢出分辨率提升了近一倍，為國產大飛機的結構安全提供了關鍵技術支撐。

圖：鋼筋剝離損傷識別實驗

2.渦流檢測（ECT）：捕捉導電材料的“電磁指紋”

當載流線圈靠近導電材料，其表面會感應出渦流，而缺陷會擾動渦流分布。這種擾動信號極其微弱。高精度電壓放大器用于精確測量檢測線圈兩端微小的阻抗變化。

工業實踐：在核電領域，蒸汽發生器傳熱管的在役檢查是重中之重。國產新型渦流檢測儀，采用電壓放大器模塊，有效抑制了共模干擾，使其能在強電磁干擾的核島環境中，穩定檢出管道內壁亞毫米級的腐蝕與裂紋，守護核安全底線。

3.聲發射檢測（AE）：捕捉材料損傷的“嘆息”

材料在應力下產生裂紋或變形時會釋放瞬態彈性波，即聲發射信號。這些信號幅度小、頻率高、隨機性強，對放大器的增益和帶寬提出極致要求。

典型場景：在大型壓力容器的安全性驗證試驗中，布置于罐體表面的數十個聲發射傳感器陣列，通過多通道、高增益電壓放大器前置采集系統，實時捕捉并放大材料內部微觀開裂的聲發射事件。通過對這些放大后信號的分析，工程師能實時定位活性缺陷，評估結構的整體安全性。

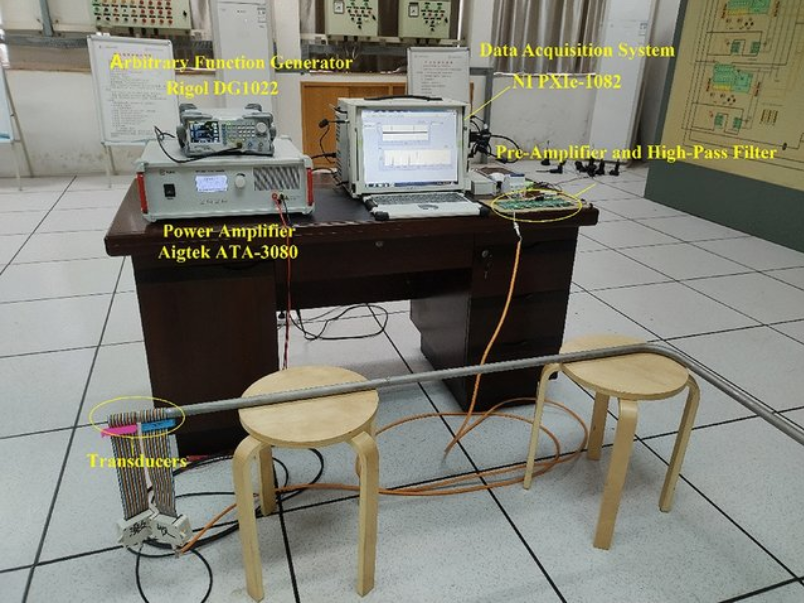

圖：管道超聲導波無損檢測實驗

4.新興領域：從微觀到智能

非線性超聲檢測：通過電壓放大器輸出高純度的特定頻率激勵信號，并檢測材料因微損傷產生的諧波或調制波。這種技術對早期損傷極為敏感，放大器信號的純凈度與線性度是成敗關鍵。

太赫茲成像：在半導體封裝、高級復合材料檢測中，太赫茲波能穿透非金屬材料。電壓放大器用于高效放大太赫茲探測器產生的微弱時域信號，是構建清晰太赫茲圖像的基礎。

圖：ATA-2000系列高壓放大器指標參數

從萬米油井管柱到翱翔天空的機翼，從日夜運轉的輪機到覆蓋全國的電網，電壓放大器雖隱匿于檢測設備之中，卻以其無可替代的精密放大能力，守護著大國工業的脈絡與筋骨。它讓材料的每一次“低語”、每一絲“裂紋的嘆息”都被清晰聽見。
