LSM6DSV16BX適配器套件技術解析與應用設計
STMicroelectronics STEVAL-MKI241KA LSM6DSV16BX適配器套件基于特殊PCB制造，安裝LSM6DSV16BX慣性模塊。 STMicroelectronics STEVAL-MKI241KA有兩個不同的板。 一個可以用作標準應用板，一個小適配器可以放在耳機內部，以驗證骨傳導功能。兩個板都可以通過STEVAL-MKIGI06A接口板與STEVAL-MKI109V3連接。
數據手冊：*附件：STMicroelectronics STEVAL-MKI241KA LSM6DSV16BX適配器套件數據手冊.pdf
特性
- 用戶友好的LSM6DSV16BX板
- 針對標準DIL 24插槽的完整LSM6DSV16BX引腳分配
- 與STEVAL-MKI109V3母板完全兼容
- 符合RoHS標準

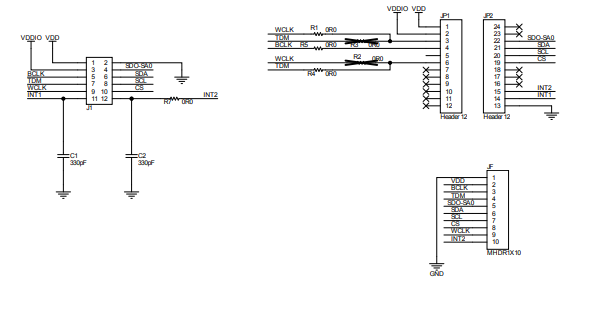

示意圖
LSM6DSV16BX適配器套件技術解析與應用設計
一、產品概述
?STEVAL-MKI241KA評估套件?是基于專用PCB板的核心組件，搭載?LSM6DSV16BX慣性模塊?。該套件內部包含兩塊獨立電路板：一塊作為標準應用板使用，另一塊小型適配器可嵌入耳機內驗證骨導功能特性。
二、系統架構特性
1. 硬件配置
- ?主板核心?：基于STM32F401VE的MEMS適配器主板
- ?擴展支持?：與STEVAL-MKI109V3主板完全兼容
- ?接口標準?：通過STEVAL-MKIGI06A接口板實現連接
- ?電源設計?：VDD和VDDIO電源線上集成必要的去耦電容
2. 連接拓撲
套件支持多種連接方式：
- 直接連接STEVAL-MKI109V3主板
- 接入X-NUCLEO-IKS01A3擴展板
- 標準DIL 24插座完整引腳輸出
三、關鍵技術特性
1. 傳感器性能
- ?iNEMO慣性模塊?：集成3D加速度計和3D陀螺儀
- ?骨導功能驗證?：專門適配器支持耳機內集成測試
- ?多通道接口?：
2. 電氣特性
?電源管理?：
四、應用場景設計
1. 智能眼鏡（AR）解決方案
- ?運動跟蹤?：基于3D加速度計和陀螺儀的頭部運動檢測
- ?骨導音頻?：通過振動傳導實現私人音頻體驗
- ?低功耗設計?：適合可穿戴設備的功率預算
2. 開發環境搭建
?軟件支持?：
- 圖形用戶界面（Unico-GUI）可直接下載使用
- 定制化應用的專用軟件例程
- STM32微控制器作為傳感器與PC的橋接
五、設計驗證要點
1. 信號完整性測試
- ?時鐘信號?：BCLK、WCLK的時序匹配驗證
- ?數據總線?：SDA、SCL的電氣特性檢測
- ?電源質量?：VDD、VDDIO的紋波噪聲測量
2. 機械兼容性
- ?標準DIL24插座?：確保與現有系統的無縫集成
- ?雙板結構?：支持不同應用場景的靈活部署
- ?RoHS合規?：滿足環保法規要求
聲明：本文內容及配圖由入駐作者撰寫或者入駐合作網站授權轉載。文章觀點僅代表作者本人，不代表電子發燒友網立場。文章及其配圖僅供工程師學習之用，如有內容侵權或者其他違規問題，請聯系本站處理。
舉報投訴
-
適配器
+關注
關注
9文章
2119瀏覽量
70979 -
PCB制造
+關注
關注
2文章
94瀏覽量
15858 -
iNEMO慣性模塊
+關注
關注
0文章
12瀏覽量
1119
發布評論請先 登錄
相關推薦
熱點推薦
陀螺儀LSM6DSV16X與AI集成(7)----FIFO數據讀取與配置
LSM6DSV16X是一款高性能、低功耗的6軸IMU傳感器，集成了3軸加速度計和3軸陀螺儀。本文將詳細介紹如何配置和讀取LSM6DSV16X傳感器的FIFO數據，包括初始化、配置以及數據處理的完整流程， 以實現數據的批量處理和傳
貿澤備貨STMicroelectronics全新LSM6DSV16BX運動+骨傳導傳感器 為可聽戴設備和耳機等提供優異性能
STMicroelectronics的LSM6DSV16BX運動/骨傳導二合一傳感器。LSM6DSV16BX傳感器結合了三軸數字加速度計和三軸數字陀螺儀，為可穿戴和可聽戴設備、運動跟蹤和手勢檢測、物聯網 (IoT) 和連接設備以及
發表于 04-20 13:57
?965次閱讀
連接器適配器套件的詳細介紹
你有多少次去尋找一個特定的同軸適配器而未能找到合適的同軸適配器？ Test Probes，Inc。，現在Test Products International（TPI）有兩個同軸連接器適配器套
新品情報｜STMicroelectronics全新LSM6DSV16BX運動+骨傳導傳感器
。以下是本周新品情報，請及時查收： 運動/骨傳導二合一 STMicroelectronics?LSM6DSV16BX iNEMO三軸加速度計和陀螺儀 貿澤電子即日起
基于ST LSM6DSV16BX多功能MEMS Sensor的TWS方案
ST 適時推出多功能MEMS Sensor LSM6DSV16BX，在2.5 mm x 3.0 mm x 0.71 mm的封裝里集成了3 軸加速度計和3軸陀螺儀:慣性UI模塊，骨傳導模塊，Qvar
LSM6DSV80X 6軸慣性測量單元技術解析
STMicroelectronics LSM6DSV80X 6軸慣性測量單元 (IMU) 在單個元件中集成了兩個加速度計結構，可實現16g和80g的全量程傳感、嵌入式智能以及高達4000dps
?STEVAL-MKI251A適配器板技術解析與應用指南
STMicroelectronics STEVAL-MKI251A適配器板旨在評估LSM6DSV320X 6軸慣性測量單元（IMU）。該板由STEVAL-MKI109D評估平臺支持，該平臺包括一個

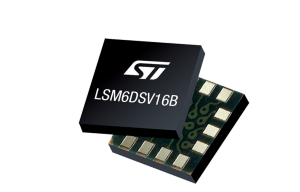

LSM6DSV16B：面向TWS與可穿戴設備的6軸IMU，融合傳感與低功耗智能
