STMicroelectronics STEVAL-MKI234KA評估套件 基于LSM6DSV16BX慣性模塊，配有Qvar靜電傳感器。該評估套件包括三個不同電極 ，因此與STEVAL-MKI109V3主板兼容。STEVAL-MKI234KA具有針對標準DIL 24插座的完整LSM6DSV16BX引腳分配，并與VDD電源線路上的去耦電容器配合使用。STEVAL-MKE00xAA可插入STEVAL-MKI234A板。STEVAL-MKI109V3主板支持該適配器，設有高性能32位微控制器，該微控制器在傳感器和PC之間起到橋接作用。該評估套件可使用可下載的圖形用戶界面或?qū)Ｓ密浖虂?lái)定制應用，并將該板插入X-NUCLEO-IKS01A3擴展板。

數據手冊；*附件：STMicroelectronics STEVAL-MKI234KA評估套件數據手冊.pdf

特性

• 用戶友好型LSM6DSV16BX板
• 針對標準DIL 24插槽的完整LSM6DSV16BX引腳分配
• 完全兼容STEVAL-MKI109V3主板
• 符合RoHS指令

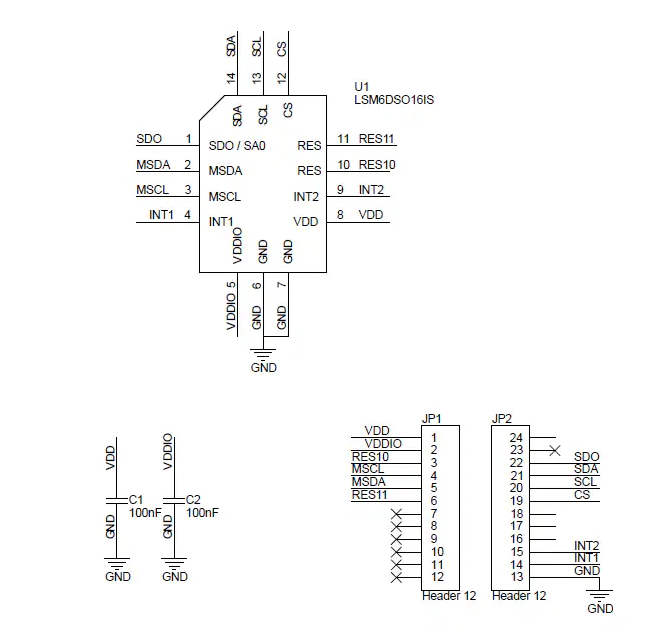

原理圖

?STEVAL-MKI234KA評估套件：基于LSM6DSV16BX的慣性傳感與QVAR靜電感知技術解析?

?一、套件核心概覽?

STEVAL-MKI234KA是一款專為?用戶界面（UI）優化與骨傳導應用?設計的評估套件，其核心搭載了?LSM6DSV16BX慣性模塊?，集成了3D加速度計、3D陀螺儀及QVAR靜電傳感功能。該套件通過標準DIL 24插座提供完整的傳感器引腳接口，并兼容STEVAL-MKI109V3母板與X-NUCLEO-IKS01A3擴展板，形成完整的開發生態鏈。

? 核心特性： ?

• ?即插即用設計?：板載VDD電源去耦電容，無需額外配置即可運行。
• ?多適配器支持?：可連接STEVAL-MKE00xAA系列適配器，擴展電極類型（滑動指紋/通用電極）。
• ?RoHS環保合規?：符合無鉛環保標準。

?二、硬件架構與電路設計?

?1. 主控與傳感模塊?

• ?LSM6DSV16BXTR?：作為核心MEMS單元，支持?TDM輸出模式?，通過引腳定義（如SDA、SCL、INT1/INT2）實現與外部控制器的數據交互。
• ?QVAR靜電傳感通道?：提供三路獨立電極接口（QVAR1/QVAR2），每路均配備? 10MΩ高阻值電阻（R5-R8） ? 與ESD保護二極管（ESDALCL5-1BM2），確保微弱電荷信號的精準采集。

?2. 電源與信號調理?

• ?去耦網絡?：VDD與VDDIO電源線分別部署100nF電容（C1/C2/C6-C8），抑制高頻噪聲。
• ?TDM時鐘同步?：通過BCLK、WCLK引腳支持音頻級時序控制，適用于骨傳導場景的實時數據處理。

?3. 版本兼容性?

套件包含多個PCB版本（如STEVAL$MKI234AAA），其適配器（STEVAL-MKE001A/002A/003A）針對不同電極布局優化：

• ?STEVAL-MKE003A?：采用差分電極設計（Q+/Q-引腳），結合Top-Up/Top-Down結構，提升信噪比。

?三、軟件生態與開發支持?

• ?Unico-GUI工具鏈?：通過STEVAL-MKI109V3母板（內置STM32F401VE微控制器）橋接PC端，提供圖形化參數配置與實時數據可視化。
• ?自定義固件庫?：支持嵌入式軟件例程開發，可針對AR眼鏡等場景定制手勢識別算法。

?四、典型應用場景?

1. ? 智能眼鏡（AR） ?
   結合骨傳導技術，通過慣性數據（頭部姿態）與QVAR觸控輸入實現無接觸交互。
2. ?靜電手勢檢測?
   利用QVAR通道感知手指接近時的電荷變化，實現非接觸式滑動操作。

?五、技術亮點總結?

WorkerSTMicroelectronics通過該套件展示了以下技術整合能力：

• ?多模態傳感融合?：慣性測量單元（IMU）與靜電感知的協同工作。
• ?模塊化擴展?：通過適配器靈活支持不同電極拓?fù)洌档涂蛻糸_(kāi)發門檻。
• ?工業級可靠性?：ESD防護與阻抗匹配設計保障惡劣環境下的穩定運行。
