一、項目背景與通訊痛點

某新能源電池PACK組裝工廠的自動化產線，需實現電芯搬運、定位裝配、螺絲鎖付等工序的精準協同，核心設備配置如下：

EtherNet/IP主站設備：研華 IPC-610L 工控機（搭載 FactoryTalk View 監控系統），負責產線數據匯總、工序邏輯調度及異常報警管理，支持 EtherNet/IP 協議，需實時獲取底層設備位置數據與運行狀態；

EtherCAT從站設備：8 臺雷尼紹 RGH24 系列 EtherCAT 編碼器（安裝于 AGV 小車、線性模組等關鍵執行機構），用于采集設備實時位置、運行速度等數據，分辨率達 1μm，僅支持 EtherCAT 協議。

核心通訊難題：

協議異構阻斷數據交互：工控機的 EtherNet/IP協議與編碼器的EtherCAT協議無法直接兼容，需人工定期通過編碼器調試軟件導出數據，導致位置偏差分析滯后超 2 小時，產線定位精度波動范圍達 ±0.1mm，超出電池組裝 ±0.05mm 的精度要求；

控制邏輯割裂：工控機無法通過實時位置數據觸發執行機構動作（如 AGV 小車到達指定工位后，工控機無法立即下發 “停止定位” 指令），工序銜接延遲超 1.5 秒，產線節拍效率降低 12%；

系統整合度低：編碼器數據與工控機監控數據分屬兩個獨立網絡，運維人員需同時操作編碼器管理軟件與工控機監控平臺，當出現位置偏差異常時，故障定位耗時超 30 分鐘，影響產線稼動率。

經技術選型，采用遠創智控 YC-ECTM-EIP 網關作為協議轉換中樞，構建 “EtherCAT 編碼器 - 網關 - EtherNet/IP 工控機” 的一體化通訊架構，解決協議異構問題，實現數據雙向交互與產線協同控制。

二、技術方案與系統部署

（一）硬件架構與網絡拓?fù)?/p>

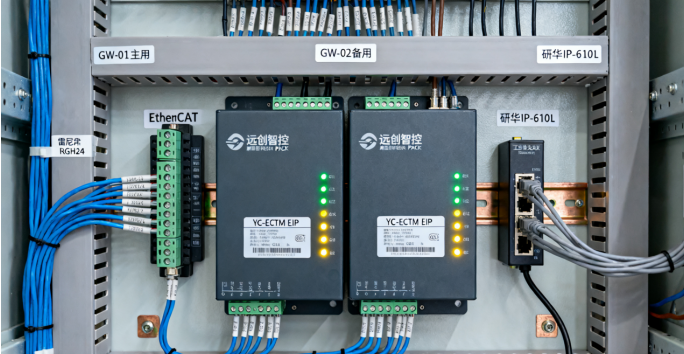

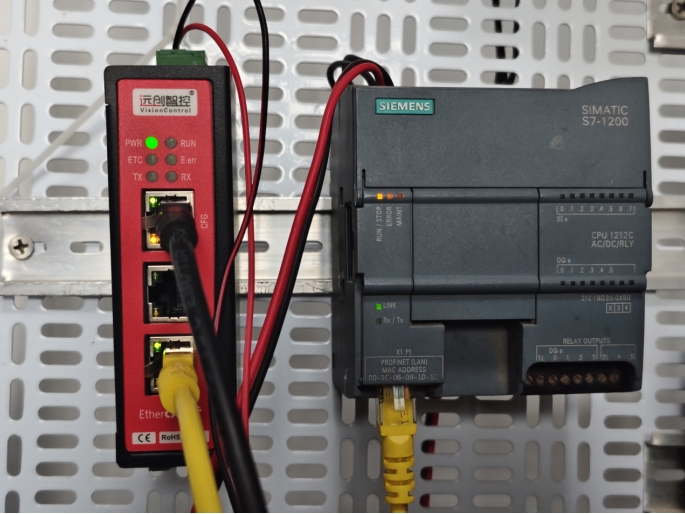

部署 2 臺遠創智控 YC-ECTM-EIP 工業網關（每臺管理 4 臺編碼器，互為冗余備份），搭建三層通訊網絡：

EtherCAT 側（網關為主站）：

網關通過 EtherCAT 總線連接 8 臺編碼器，配置 EtherCAT 主站參數：通訊周期設為 1ms，同步模式啟用 “分布式時鐘”，確保所有編碼器數據采集時間偏差＜100ns；

統一規劃編碼器 EtherCAT 從站地址（1-8 號），將位置數據（32 位整數）、速度數據（16 位整數）、故障狀態（8 位開關量）映射至網關的 EtherCAT 數據緩沖區。

EtherNet/IP 側（網關為從站）：

網關通過工業交換機接入工控機的 EtherNet/IP 網絡，配置 IP 地址 192.168.0.10（與工控機同網段），設備名稱設為 “ENCODER-GW”；

導入網關 EtherNet/IP 從站 EDS 文件至工控機監控系統，分配 256 字節輸入緩沖區（存儲編碼器上傳數據）與 128 字節輸出緩沖區（存儲工控機下發指令）。

（二）協議轉換與參數配置

協議轉換網關雙向數據映射設置：

通過遠創智控專用配置軟件（YC-Gateway Config）建立數據映射關系：

EtherCAT 側：編碼器位置數據（0x6000）→ 網關輸入寄存器 % IW100，速度數據（0x6001）→ % IW102，故障狀態（0x6002）→ % IX104.0-% IX104.7；

EtherNet/IP 側：工控機下發的 “清零指令”（% QW200=0x01）→ 網關輸出寄存器 0x7000，觸發編碼器位置清零；

啟用 “數據變化觸發” 機制：當編碼器位置變化量超過 0.5μm 或故障狀態改變時，網關模塊立即向工控機上傳數據，避免無效數據傳輸占用帶寬。

工控機監控邏輯開發：

實時數據監控：在 FactoryTalk View 中開發編碼器數據可視化界面，實時顯示各編碼器的位置、速度曲線，設置位置偏差預警閾值（±0.03mm），超限時彈出紅色報警窗口；

雙向控制邏輯：當工控機檢測到AGV小車到達目標位置（編碼器位置 = 設定值），自動向網關下發 “停止指令”（% QW201=0x02），通過網關控制線性模組停止運行；

故障診斷功能：若編碼器反饋故障狀態（% IX104.0=1），工控機自動記錄故障時間、位置數據至本地數據庫，并觸發聲光報警（連接工控機 COM 口的報警燈）。

冗余與異常處理機制：

兩臺網關配置 “熱備模式”，通過 RS485 通訊實現心跳檢測（每 500ms 交互一次狀態信息），當主網關故障時，備用網關在 10ms 內自動接管所有編碼器通訊，無數據丟失；

網關內置 Watchdog 定時器，若 500ms 未收到工控機通訊信號，自動將編碼器故障狀態置位，并通過硬接線輸出信號（DO1）觸發產線急停，避免設備失控。

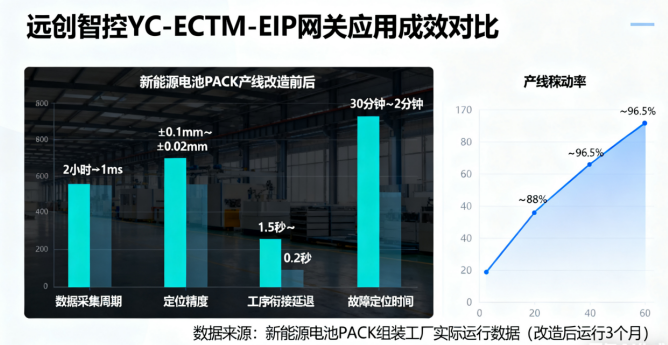

三、應用成效與技術價值

（一）核心指標優化

通訊實時性與精度顯著提升：

編碼器數據采集周期從原人工導出的 2 小時縮短至 1ms，工控機與編碼器雙向數據交互延遲＜5ms，產線定位精度波動范圍縮小至 ±0.02mm，滿足電池組裝高精度要求；

工序銜接延遲從 1.5 秒降至 0.2 秒，產線節拍效率提升 15%，單日電池 PACK 組裝產能增加 300 臺。

故障處理效率大幅提高：

編碼器故障定位時間從30分鐘縮短至2分鐘，通過工控機可直接查看故障編碼器位置與歷史數據，運維效率提升 90%；

網關冗余機制使通訊中斷率降至 0.001% 以下，產線稼動率從 88% 提升至 96.5%。

系統整合與管理成本優化：

實現編碼器數據與工控機監控系統的無縫整合，運維人員無需切換多套軟件，人力成本降低 20%；

歷史數據存儲周期延長至90天，支持產線工藝參數追溯與優化，為后續引入AI視覺檢測系統預留數據接口。

（二）遠創智控 YC-ECTM-EIP 網關核心優勢

協議兼容性強：同時支持EtherCAT主站與 EtherNet/IP 從站功能，無需額外添加協議轉換模塊，適配主流編碼器、伺服驅動等EtherCAT設備；

工業級穩定性：工作溫度范圍 - 40℃~70℃，支持 IP30 防護，內置 ±4kV 靜電防護與 ±2kV 浪涌防護，適應工廠粉塵、振動等復雜環境；

配置便捷性高：通過圖形化配置軟件完成數據映射，無需編寫復雜代碼，新設備接入時僅需添加從站地址，部署周期縮短至 1 天。

四、行業延伸與未來拓展

該方案已在汽車零部件焊接、3C 產品精密組裝等行業推廣應用，未來可結合以下技術實現升級：

邊緣計算賦能：集成邊緣計算網關功能，對編碼器數據進行實時濾波、偏差分析，提前預警設備磨損風險，實現預測性維護；

云端協同管理：通過網關將編碼器數據上傳至工業互聯網平臺（如阿里云 IoT），支持多工廠產線數據匯總分析，實現遠程監控與工藝優化；

多協議擴展：基于網關的模塊化設計，后續可添加 Profinet、Modbus TCP 等協議模塊，實現與 PLC、傳感器等更多設備的互聯互通。

遠創智控 YC-ECTM-EIP 網關以協議轉換為核心，打破了 EtherCAT與EtherNet/IP 設備的通訊壁壘，為工廠自動化控制系統的整合提供了高效、可靠的解決方案，助力企業實現從底層數據采集到上層智能管理的全流程自動化升級。
