16位AFE882H1和14位AFE782H1（AFEx82H1）是高度集成、高精度、極低功耗的DAC，具有電壓輸出，專為支持HART的過程控制和工業自動化應用而設計。

AFEx82H1 器件包括設計 4 mA 至 20 mA、3 線或 4 線傳感器發射器或模擬輸出模塊所需的大部分組件。除了高精度DAC外，這些器件還包括符合HART?標準的FSK調制解調器、10 ppm/°C基準電壓源和診斷模數轉換器（ADC）。為了滿足本質和功能安全問題，需要外部電壓電流轉換和功率調節。
*附件：afe782h1.pdf

內部診斷ADC復用到多個內部節點，從而實現自動自我健康檢查。該檢查能夠檢測內部偏置源、電源穩壓器、基準電壓源、DAC輸出、芯片溫度和可選外部電壓源的錯誤或故障。如果從診斷ADC、CRC幀錯誤檢查或窗口看門狗定時器檢測到任何故障，器件可以選擇發出中斷、進入用戶指定的故障安全狀態或兩者兼而有之。

特性

• 低靜態電流：180 μA（典型值）
• 符合 HART 標準的物理層調制解調器
  • TX 信號的可編程幅度
  • RX解調器和帶通濾波器
• 16位或14位單調高性能DAC
  • DAC 輸出范圍：0 V 至 2.5 V
  • 數字DAC壓擺率控制
  • 16 位時的 4-LSB INL
  • 0.07% FSR（最大）TUE，–40°C 至 +125°C
• 用于高級診斷的 12 位 3.84kSPS ADC
• 集成 1.25V 基準電壓源，電流為10 ppm/°C（最大值）
• 內部1.2288MHz振蕩器，帶時鐘輸出
• 數字接口
  • 串行外設接口 （SPI）：DAC 和 HART 的共享總線
  • 通用異步接收-發射器 （UART）：DAC 和 HART 的共享總線
  • 兩者：用于 DAC 的 SPI 和用于 HART 的 UART
• 故障檢測：CRC位錯誤檢查、窗口看門狗定時器、診斷ADC
• 寬工作溫度：–55°C 至 +125°C

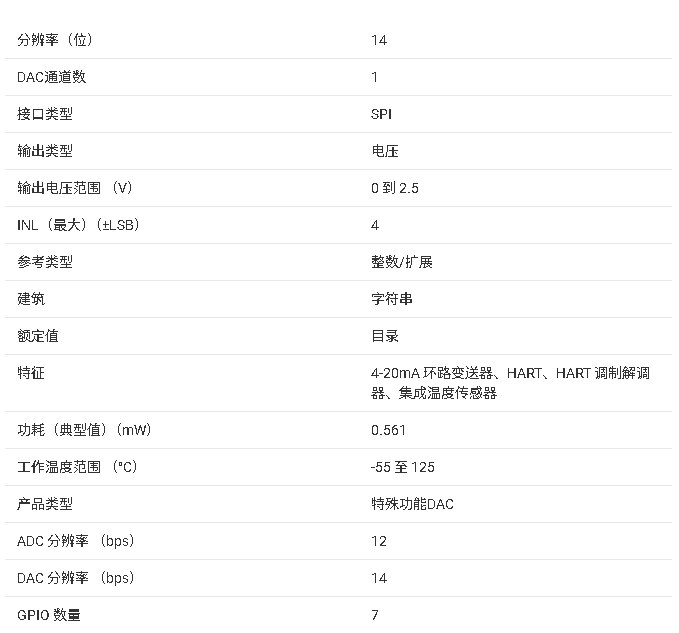

參數

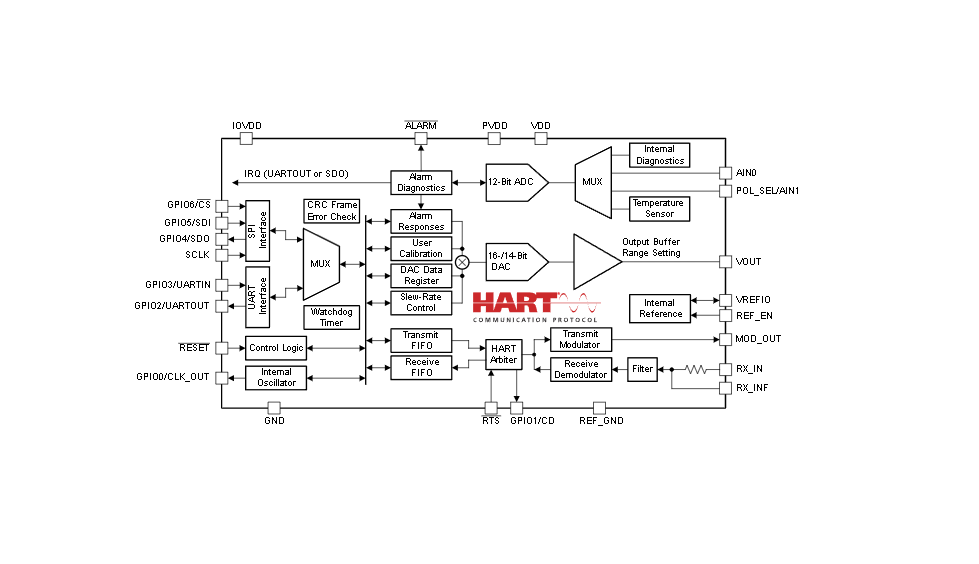

方框圖

一、產品概述

AFE782H1 與 AFE882H1（統稱 AFEx82H1）是德州儀器推出的 高精度低功耗數模轉換器（DAC） ，核心優勢在于集成 HART? 兼容 FSK 調制解調器，專為工業過程控制場景設計，適用于 3 線 / 4 線傳感器變送器、PLC/DCS 模擬輸出模塊及 4mA20mA 回路供電應用。兩款器件核心功能一致，僅分辨率差異： AFE882H1 為 16 位 ， AFE782H1 為 14 位 ，均采用 4mm×4mm 24 引腳 UQFN 封裝，支持 - 55125°C 寬溫工作，在保留 AFEx8201 高精度特性基礎上，新增 HART 通信功能，適配工業現場遠程參數配置與故障上報需求。

二、核心特性

（一）高精度與低功耗基礎性能

• DAC 性能 ：輸出范圍固定為 02.5V，AFE882H1（16 位）積分非線性（INL）最大 4LSB，總未調整誤差（TUE）最大 0.07% FSR（-40125°C）；AFE782H1（14 位）微分非線性（DNL）最大 1LSB，支持增益（0.5~1.499985 倍）與偏移（2's 補碼）校準，確保長期穩定性（1000 小時漂移 ±5ppm FSR）；
• 低功耗運行 ：靜態電流典型值 180μA（PVDD=3.3V，DAC 零碼），HART 調制解調器工作電流僅 10μA，適配回路供電場景；
• 寬供電范圍 ：支持 2.75.5V PVDD 供電，內部 LDO 自動生成 1.8V VDD（需外接 110μF 濾波電容），IOVDD（數字接口供電）支持 1.71~5.5V，兼容不同電平的 MCU。

（二）HART? 調制解調器核心功能

1. 全兼容 HART 物理層
   • 發送路徑 ：支持 1200Hz（邏輯 1，Mark）/2200Hz（邏輯 0，Space）FSK 信號輸出，發送幅度可編程（400~800mVpp，MODEM_CFG.TxAMP），分辨率可選 32/128 步 / 周期（MODEM_CFG.TxRES），支持半雙工（默認，RTS/CTS 控制收發切換）與全雙工（內部 / 外部短接 MOD_OUT 與 RX_INF，用于自檢）；
   • 接收路徑 ：外部 HART 信號經 RX_IN（內部濾波）或 RX_INF（外部濾波）輸入，集成帶通濾波器與載波檢測（CD）功能，接收靈敏度 80~120mVpp（確保弱信號穩定解調），支持自動增益控制；
   • FIFO 緩沖 ：發送 FIFO（FIFO_U2H）與接收 FIFO（FIFO_H2U）均為 32×9 位（8 位數據 + 1 位奇偶校驗），支持水位閾值告警（如 FIFO_U2H 低于閾值時觸發 IRQ），避免數據溢出 / 空。
2. 靈活通信控制
   • 支持 SPI（最高 12.5MHz）與 UART（9600/1200 波特率）雙接口，可配置為 “SPI 控制 DAC+UART 傳輸 HART 數據” 混合模式，兼容離散 HART 架構固件復用；
   • 通信仲裁：通過 RTS 引腳（硬件）或 MODEM_CFG.RTS 位（軟件）請求發送，CD 引腳檢測總線空閑狀態（無載波時才允許發送），防止總線沖突。

（三）增強型診斷與功能安全設計

1. 多維度故障監測
   • 診斷 ADC ：12 位 3.84kSPS SAR ADC，可監測 2 路外部輸入（AIN0/AIN1，02.5V 量程）及 8 路內部節點（PVDD、VDD、VOUT、溫度傳感器等），支持超限告警與故障定位，溫度測量精度 ±5°C（-40125°C）；
   • 基礎故障防護 ：保留 CRC 幀校驗（SPI 默認啟用，多項式x8**+x2**+ x + 1 ）、窗口看門狗定時器（WDT，53ms~5.12s 超時）、基準電壓異常（±5%）、溫度超限（85°C 警告 / 130°C 錯誤）檢測，新增 HART 鏈路監測（ADC 間接監測 MOD_OUT 電壓）；
   • 存儲器自測試（MBIST） ：校驗 HART FIFO SRAM 完整性，測試結果通過 GEN_STATUS.MBIST_DONE/MBIST_FAIL 上報。
2. 可編程告警響應
   • 支持 4 級告警動作：無動作、DAC 進入 CLEAR 狀態、VOUT 輸出告警電壓（0.3V/2.5V，由 ALMV_POL 控制）、VOUT 高阻，優先級從低到高；
   • ALARM 引腳（開漏輸出）同步上報故障，可通過 ALARM_STATUS_MASK 寄存器屏蔽無關告警，避免誤觸發。

（四）穩定的基準與時鐘

• 內部基準 ：1.25V 高精度帶隙基準，溫度系數最大 10ppm/°C（-40125°C），輸出噪聲 0.110Hz 帶寬內 7.5μVpp，支持 2.5mA sourcing/0.3mA sinking 電流，需外接 70~130nF C0G 電容保證穩定；
• 內部振蕩器 ：1.2288MHz 精準振蕩器，室溫誤差 < 0.5%，300μs 內達到 < 1% 誤差穩定，為 ADC 轉換、HART 調制解調提供時序基準，支持 CLK_OUT 引腳輸出（可配置分頻）。

三、器件信息與電氣規格

（一）型號差異與封裝

（二）熱學特性（24 引腳 UQFN）

（三）核心電氣參數（TA=-40~125°C，PVDD=3.3V，VREF=1.25V）

四、功能模塊詳解

（一）HART? 調制解調器模塊

1. 架構與工作模式
   • 發送路徑 ：數據經 SPI/UART 寫入發送 FIFO（FIFO_U2H），調制器通過查找表（LUT）生成 32/128 步正弦波，實現 1200Hz/2200Hz FSK 輸出，支持輸出幅度（400~800mVpp）與分辨率可編程；
   • 接收路徑 ：外部 HART 信號經 RX_IN（內部濾波）或 RX_INF（外部濾波）輸入，解調后存入接收 FIFO（FIFO_H2U），載波檢測（CD）引腳高電平表示檢測到有效載波，支持自動增益控制；
   • 雙工模式 ：默認半雙工（RTS 低電平使能調制器、禁用解調器；RTS 高電平相反），支持內部全雙工（MOD_OUT 與 RX_INF 內部短接，自檢）與外部全雙工（外部短接，系統測試）。
2. FIFO 與通信控制
   • 發送 FIFO（FIFO_U2H）與接收 FIFO（FIFO_H2U）均為 32×9 位，支持水位閾值告警（FIFO_CFG.U2H_LEVEL_SET/H2U_LEVEL_SET），F(xiàn)IFO_U2H 低于閾值或 FIFO_H2U 高于閾值時觸發 IRQ；
   • 通信仲裁：RTS 請求發送后，需等待 CD 引腳低電平（總線空閑）與 MODEM_STATUS.CTS_ASSERT=1（允許發送），避免總線沖突；HART 數據傳輸速率固定 1200 波特率，與 UART 波特率同步。

（二）DAC 核心模塊

1. 架構與輸出特性
   • 采用電阻串架構 + 輸出緩沖器，輸出阻抗典型值 10mΩ，支持 1mA sourcing/sinking 電流，短路保護閾值 5mA（短路到 GND/VDD），可驅動 10kΩ 電阻負載與 100pF 電容負載無振蕩；
   • 傳輸函數：VOUT**=(DAC**_COD E ×2.5V**)**/2N（N=16/14，DAC_CODE 范圍 0~2^N-1），支持增益（DAC_GAIN 寄存器）與偏移（DAC_OFFSET 寄存器）校準，校準后需更新 DAC_DATA 使配置生效。
2. 可編程壓擺率控制
   • 支持線性（默認）與正弦壓擺模式（DAC_CFG.SR_MODE=1），壓擺步長（1128 碼，DAC_CFG.SR_STEP）與時鐘速率（2400Hz307.2kHz，DAC_CFG.SR_CLK）可調，壓擺時間計算公式：Sle**w****Tim e =Slew** Step×SlewClockRateDeltaCode** Change**?；
   • CLEAR 狀態：可通過寄存器（DAC_CFG.CLR）、告警觸發或引腳（SDI/UBM 模式）快速將 DAC 輸出切換至 DAC_CLR_CODE 預設值，支持故障下的安全輸出（如 3.375mA/21.75mA 故障電流）。

（三）ADC 診斷模塊

1. 工作模式與通道配置
   • 支持直接模式（單次觸發轉換）與自動模式（連續循環轉換），通過 ADC_INDEX_CFG 配置轉換序列（如 OFFSET→AIN0→溫度→VREF→VOUT），默認轉換所有 8 路內部節點 + 2 路外部輸入；
   • 外部輸入（AIN0/AIN1）量程可通過 ADC_CFG.AIN_RANGE 配置為 01.25V 或 02.5V，轉換速率（AIN0/AIN1）支持 3840Hz/2560Hz/1280Hz/640Hz 四檔可調，內部節點固定 2560Hz 轉換速率。
2. 故障檢測與校準
   • 偏移校準：通過 OFFSET 通道（采樣 VREF/2）測量 ADC 偏移，結果以 2's 補碼存儲于 ADC_OFFSET 寄存器，默認自動補償，可通過 ADC_BYP.OFST_BYP_EN bypass；
   • 超限告警：支持 AIN0/AIN1 / 溫度的高低閾值配置（8 位閾值 + 4 位固定 LSB），故障觸發需連續 N 次超限（N=ADC_CFG.FLT_CNT+1，18 次），支持 0127LSB hysteresis，避免抖動誤告警。

（四）通信接口與控制

1. 多接口靈活配置
   • SPI 模式 ：4 線接口（CS、SCLK、SDI、SDO），時鐘最高 12.5MHz，支持 Mode1（CPOL=0, CPHA=1）與 Mode2（CPOL=1, CPHA=0），默認啟用 CRC-8 校驗，SDO 默認高阻（需 CONFIG.DSDO=0 啟用讀回）；
   • UBM 模式 ：UART Break 模式，9600 波特率（8 數據位 + 1 奇校驗 + 1 停止位），通過 Break 字符觸發寄存器訪問，HART 數據與 UBM 命令可交織傳輸；
   • SPI+UART 混合模式 ：SPI 配置 DAC/ADC，UART 傳輸 HART 數據，兼容離散 HART 架構固件，減少開發成本。
2. 中斷與狀態監測
   • 新增 MODEM_STATUS 寄存器，記錄 HART 通信狀態（CD_ASSERT、FIFO_LEVEL_FLAG、GAP_ERR 等），支持 IRQ 引腳（可配置為 UARTOUT 或 SDO）上報，減少 CPU 輪詢開銷；
   • 支持寄存器自測試（RBIST）與存儲器自測試（MBIST），分別校驗配置寄存器與 FIFO SRAM 完整性，結果通過 GEN_STATUS 上報。

五、典型應用場景

（一）HART?-enabled 4mA~20mA 變送器

• 應用架構 ：AFEx82H1 輸出 0~2.5V，經 OPA333 運算放大器與 NPN 三極管組成電壓 - 電流轉換器，將 0.4V/2.0V 轉換為 4mA/20mA 電流；HART 信號通過 MOD_OUT 串聯 1000pF 電容與 499kΩ 電阻耦合至電流回路，實現遠程參數配置（如量程校準）與故障上報；
• 關鍵器件 ：采用 TPS7A0533 作為 LDO（提供 3.3V 電源），ISO7021 實現數字信號隔離，TVS 管（36V 雙向）防護 ESD 與電壓瞬變，確?；芈贩€(wěn)定；
• 通信流程 ：主機通過 HART 協議發送命令（如讀取溫度），AFEx82H1 接收后存入 FIFO_H2U，MCU 讀取 FIFO 數據并執行操作（如修改 DAC 輸出），結果通過 FIFO_U2H 回傳主機。

（二）工業傳感器遠程監測

• 壓力 / 溫度變送器 ：傳感器信號經放大后送入 MCU，MCU 通過 SPI 配置 AFEx82H1 的 DAC 輸出對應電流；HART 模塊支持遠程讀取實時數據（如壓力值）、修改采樣率、校準零點 / 量程，減少現場維護成本；
• 故障診斷 ：ADC 監測 PVDD、VREF、VOUT 等節點，若發現異常（如 VREF 超差），觸發 DAC 進入 CLEAR 狀態，輸出 3.375mA（故障低）或 21.75mA（故障高），同時通過 HART 上報故障類型（如 “VREF 故障”）。

六、設計指南

（一）HART 通信電路設計

1. 硬件連接
   • 發送端 ：MOD_OUT 引腳串聯 1000pF 電容（DC 阻斷）與 499kΩ 電阻（限流），耦合至電流回路，確保 HART 信號幅度 1mApp（符合 HART 標準）；
   • 接收端 ：RX_IN 引腳串聯 1kΩ 電阻（限流）與 2.2μF 電容（DC 阻斷），RX_INF 引腳并聯 680pF 電容（濾波），若使用外部濾波，需將 MODEM_CFG.RX_EXTFILT_EN 置 1；
   • 隔離設計 ：HART 信號與數字信號需隔離（如使用 ISO7021），避免地環路干擾，建議采用光耦或容性隔離器。
2. 軟件配置流程
   1. 初始化 SPI：禁用 UART（CONFIG.UART_DIS=1），啟用 SDO（CONFIG.DSDO=0），配置 IRQ 引腳（CONFIG.IRQ_PIN_EN=1）；
   2. 配置 HART：設置 MODEM_CFG.HART_EN=1（啟用 HART），配置發送幅度（MODEM_CFG.TxAMP=4h，500mVpp）與分辨率（MODEM_CFG.TxRES=0，32 步 / 周期）；
   3. 配置 FIFO：設置 FIFO 水位閾值（如 FIFO_CFG.U2H_LEVEL_SET=8h），啟用 FIFO 告警（MODEM_STATUS_MASK.FIFO_U2H_LEVEL_FLAG=0）；
   4. 發送數據：寫入 FIFO_U2H_WR 寄存器，斷言 RTS（MODEM_CFG.RTS=1），等待 CTS_ASSERT 后開始發送，發送完成后釋放 RTS。

（二）電源與 PCB 布局

1. 電源設計
   • PVDD 引腳旁并聯 100nF 陶瓷電容（X7R 材質）+10μF 鉭電容，VDD 引腳并聯 1~10μF 電容（LDO 濾波），VREFIO 引腳并聯 100nF C0G 電容（基準濾波）；
   • 低壓模式（PVDD=1.8V）下，需將 PVDD 與 VDD 短接，確保內核供電穩定；高壓模式（PVDD≥2.7V）下，VDD 由內部 LDO 供電，無需外部電源。
2. PCB 布局要點
   • HART 信號隔離 ：MOD_OUT、RX_IN、RX_INF 引腳遠離數字信號（如 SPI）與電源噪聲源，布線長度≤10cm，避免信號衰減；
   • 地平面設計 ：采用獨立模擬地（AGND）與數字地（DGND），單點連接至 PVDD 地，熱焊盤（UQFN 底部）必須連接 AGND，增強散熱；
   • ESD 防護 ：RX_IN、MOD_OUT 引腳外接 TVS 管（3.3V 雙向），抵御靜電與電壓瞬變，符合 EN 61326-1 標準。
