Texas Instruments AFE882H1EVM評估模塊配置用于評估AFE882H1的運行情況。AFE882H1是一款高度集成的高精度、低功耗16位數模轉換器 (DAC) ，具有電壓輸出，設計用于支持HART的傳感器發射器應用和模擬輸出模塊。TI AFE882H1EVM具有CRC故障檢測功能和用于高級診斷的12位1kSPS ADC。

數據手冊：*附件：Texas Instruments AFE882H1EVM評估模塊數據手冊.pdf

特性

• 采用HART物理層調制解調器
• 低靜態電流
• UART/SPI可選數字接口
• 12位1kSPS ADC，用于高級診斷
• 具有CRC位錯誤校驗、窗口看門狗定時器和診斷ADC的故障檢測

PCB布局

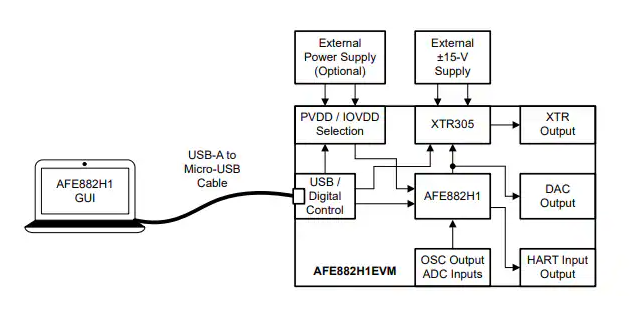

硬件安裝

AFE882H1EVM評估模塊技術解析與應用指南

一、產品概述

AFE882H1EVM是德州儀器(TI)推出的高性能模擬前端評估模塊，專為評估AFE882H1 16位數模轉換器(DAC)的性能而設計。該模塊具有以下核心特性：

• ?高精度轉換?：16位分辨率DAC，集成10-ppm/°C內部電壓基準
• ?工業級設計?：支持HART?通信協議，適用于工廠自動化控制
• ?多功能輸出?：通過XTR305實現±11V電壓輸出或±25mA電流輸出
• ?診斷功能?：內置診斷ADC，提供系統健康監測
• ?低功耗設計?：優化電源架構，適合電池供電應用

二、硬件架構分析

1. 核心器件配置

評估板采用兩級信號處理架構：

1. ?AFE882H1 DAC?：提供高精度數字轉換
   • 16位分辨率
   • 內置HART FSK調制解調器
   • 集成診斷ADC
2. ?XTR305驅動?：實現工業級輸出
   • 電壓輸出范圍：±11V
   • 電流輸出范圍：±25mA
   • 支持負載診斷功能

2. 接口設計

• ?電源接口?：
  • 主電源：USB 5V輸入
  • 可選外部電源：PVDD/J22、IOVDD/J24
  • XTR305驅動電源：±15V(J7/J8)
• ?信號接口?：
  • 模擬輸出：SMA連接器J11/J12
  • HART通信：SMA連接器J14/J18
  • ADC輸入：SMA連接器J10/J13

三、關鍵性能參數

根據數據手冊提供的技術規格：

四、軟件控制功能

1. GUI主要功能模塊

評估軟件提供完整的寄存器控制界面：

1. ?高級配置頁面?：
   • DAC控制與校準
   • ADC通道序列配置
   • XTR輸出模式選擇
   • HART調制解調設置
2. ?寄存器頁面?：
   • 直接訪問所有設備寄存器
   • 寄存器分組視圖
   • 字段級配置界面

2. 軟件特性

• 實時狀態監控
• 報警條件配置
• 配置保存與加載
• 批量寄存器操作(讀取/寫入)

五、典型應用場景

1. ?工業過程控制?：
   • PLC模擬量輸出模塊
   • 現場變送器接口
   • 閥門定位控制
2. ?HART通信系統?：
   • 智能傳感器接口
   • 儀表校準裝置
   • 現場總線網關
3. ?測試測量設備?：
   • 可編程電源
   • 校準信號源
   • 自動化測試系統

六、快速使用指南

1. 硬件連接步驟

1. 連接USB電纜(J1接口)
2. 配置XTR305電源(±15V至J7/J8)
3. 設置關鍵跳線：
   • J26：PVDD電源選擇
   • J27：IOVDD電源選擇
   • J19：XTR輸出使能
4. 連接信號源/負載：
   • 模擬輸入：J10/J13
   • 模擬輸出：J11/J12
   • HART接口：J14/J18

2. 軟件操作流程

1. 安裝AFE882H1EVM-GUI軟件
2. 啟動軟件檢測設備連接
3. 配置基本參數：
   • 輸出模式(電壓/電流)
   • HART通信參數
   • 報警閾值
4. 啟動數據采集與監控

七、設計注意事項

1. ?PCB布局建議?：
   • 分離模擬/數字地平面
   • 關鍵信號走線最短化
   • 電源充分去耦(建議每個VCC引腳配置0.1μF陶瓷電容)
2. ?熱管理?：
   • 高負載時注意XTR305散熱
   • 環境溫度不超過125°C
   • 多層板設計改善熱性能
3. ?信號完整性?：
   • 差分輸入阻抗匹配
   • HART信號濾波設計
   • 時鐘信號質量?jī)?yōu)化
