KP4050LGA是什么芯片？KP4050LGA(技術規格、應用電路及管腳封裝)

KP4050LGA 是必易推出的副邊同步整流（SR）控制器，SOT23-6 封裝，180 V 高壓自供電，<30 ns 關斷延時，0 V 輸出仍能可靠工作，支持DCM/QR/CCM 全模式。一句話：把傳統肖特基整流管換成 MOSFET，效率直接提升 2-4 %，溫升降 15-20 K，USB-PD/QC 快充、工業 24 V、車載 48 V 全場景通吃。

技術規格速覽

項目	數值	備注
HV 耐壓	180 V	無需輔助繞組供電
VDD 范圍	0 – 12 V	0 V 也能工作，內置雙 LDO 切換
關斷延時	22 ns（典型）	快于市面 35-50 ns，CCM 也能整流
驅動能力	0.8 A 源 / 5 A 灌	直接驅動 100 A 級 MOSFET
工作模式	DCM / QR / CCM	自動識別，無需模式切換引腳
封裝	SOT23-6L	2.9×1.6 mm，比肖特基體積還小
靜態電流	250 μA	待機損耗 <5 mW
溫度范圍	-40 – 125 ℃	AEC-Q100 應力通過，車規潛力

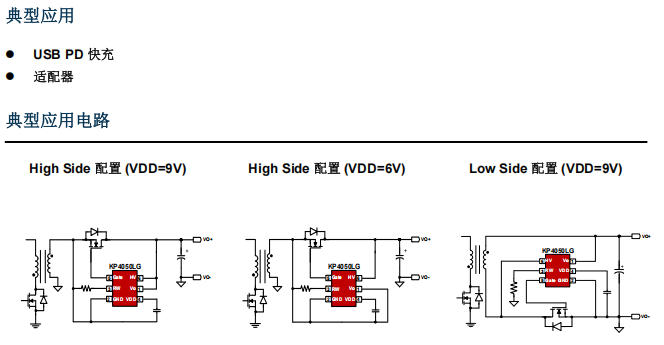

典型應用電路：一頁紙就能抄

場景：20 V/5 A USB-PD 適配器，副邊 100 V/5 mΩ MOSFET 替代 MBR20200 雙肖特基

外圍僅需 3 個元件

0.22 μF VDD 去耦

2.2 Ω Gate 小電阻（抑制振鈴）

1 k 下拉，防止懸浮

實測效率曲線

115 VAC，20 V/3 A：93.8 %（肖特基 90.2 %）

230 VAC，20 V/5 A：92.6 %（肖特基 89.1 %）

芯片溫度：82 ℃ vs 肖特基 108 ℃，散熱器直接省掉。

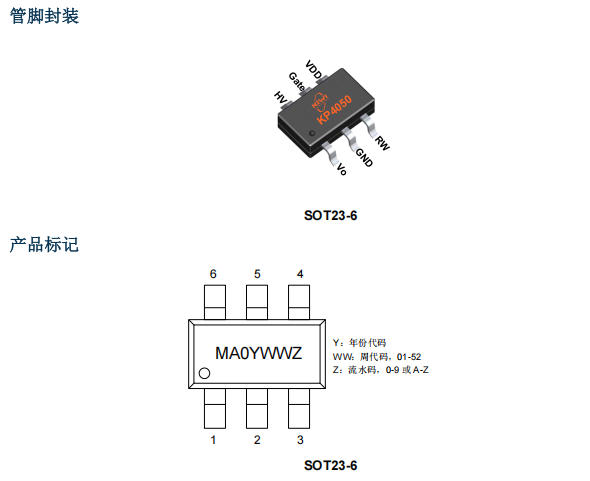

管腳封裝與功能：6 腳就能玩轉高壓

Pin	名稱	功能說明
1	NC	空腳，PCB 打地可提升散熱
2	GND	IC 地，與 MOSFET 源極短接
3	RW	智能開通檢測配置，外接 10 k 到地即可
4	VDD	內部雙 LDO 輸出，9 V（HV>7 V）或 6 V（HV<6.6 V）自動切換
5	Gate	驅動 MOSFET，最大 ±5 A，內置 0.4 Ω 下拉
6	HV	漏極電壓檢測，-1 – 180 V 范圍，1.2 μs 前沿消隱

封裝尺寸：SOT23-6L，2.9×1.6×1.1 mm，比 TO-220 肖特基體積縮小 95 %。

四大黑科技，讓 SR 不再“玄學”

0 V 輸出也能工作

內置雙路 LDO：高壓時 9 V 自供電，輸出掉到 0 V 瞬間切換 6 V 維持，USB-PD 20 V→5 V 降檔不掉電。

智能開通檢測

DCM 模式下，Vds 振蕩容易誤開通；KP4050LGA 通過 RW 腳設定 -220 mV 閾值 + 1.2 μs LEB，屏蔽振鈴，零誤動作。

<30 ns 關斷延時

采用 180 V 高速 comparator + 5 A 下拉驅動，CCM 模式也能在體二極管導通前關斷，反向恢復損耗降低 70 %。

High-Side / Low-Side 通吃

同一顆料，Buck 型低邊、Flyback 高邊、LLC 中心抽頭都能用，BOM 統一，供應鏈減負。

實測對比：肖特基 vs KP4050LGA

條件	肖特基 MBR20200	KP4050LGA + 100 V/5 mΩ	差值
20 V/5 A 輸出效率	89.1 %	92.6 %	+3.5 %
滿載芯片溫度	108 ℃	82 ℃	-26 K
輸出紋波	120 mV	95 mV	-20 %
元件數量	1 顆二極管	1 顆 IC + 1 顆 MOS	體積反而更小

總結：一句話記住 KP4050LGA

“SOT23-6 封裝，180 V 自供電，22 ns 關斷，0 V 輸出也能同步整流——把肖特基扔進歷史的垃圾桶，只需 3 個外圍元件?！毕麓巫?USB-PD 快充、工業 24 V、車載 48 V 副邊整流，別再糾結“肖特基溫升太高、效率提不上去”，直接上 KP4050LGA，效率提升 3 %，溫度降 20 K，PCB 面積還更小，真香警告！
