在智能汽車電動化與工業設備精密化的時代，位置感知系統的“精度、可靠性、安全性”已成為核心競爭力指標。納芯微電子（簡稱納芯微）作為國內領先的高性能高可靠性模擬及混合信號芯片公司，聚焦傳感器、信號鏈、電源管理三大方向，以其創新的技術核心和卓越的產品，持續為傳感器領域注入核心動力。今天，我們聚焦于其汽車級產品——MT652x磁性角度傳感器芯片，一款國產高性能角度和位置檢測解決方案。

一、MT652x：創新內核，多維感知

磁性角度傳感器芯片是一種基于磁感應原理的非接觸式角度測量元件。它通過檢測磁場的旋轉變化來確定角度位置，因其無接觸、無磨損、壽命長的特點，在多個領域有廣泛應用。而MT652x是由納芯微（NOVOSENSE）旗下麥歌恩（MagnTek）推出的，新一代基于水平霍爾及聚磁片(IMC)技術原理的磁性角度和位置檢測傳感器芯片。

MT652x芯片采用0.18μm BCD工藝（雙極型+CMOS+DMOS），內部集成兩對互成90°放置的水平霍爾陣列，結合先進的聚磁片（IMC）技術，構成了一個立體的磁場感知網絡，當外部磁鐵圍繞芯片旋轉或線性運動時，聚磁片可增強局部磁場強度，霍爾陣列精準捕獲磁場分量變化。再根據不同型號配置，實現精確測量XY（MT6521）、XZ（MT6522）以及YZ（MT6523）平面的磁場變化，并輸出正弦、余弦兩路電壓信號,再經后續專用電路的放大、補償和計算后得到角度值(α)。這一特性使得其不僅能用于旋轉角度檢測，也能輕松應對線性位移測量，具備靈活的空間感知，也為系統設計提供了極大的靈活性。

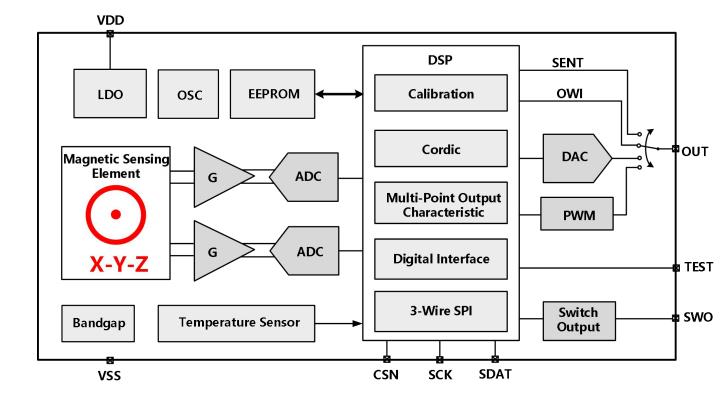

芯片系統框圖

參數表：

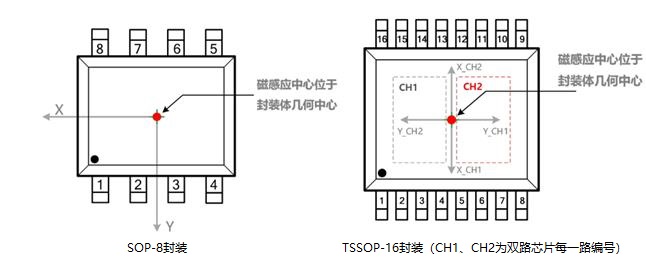

封裝圖

二、性能卓越：精準與可靠的完美融合

MT652x芯片精度優勢體現在“分平面優化+全溫域補償”：XY平面積分非線性誤差（INL）±1.0°，全溫域溫漂±0.5°，滿足汽車電子節氣門、方向盤轉角等高精度場景；XZ/YZ平面INL±3.0°，適配線性位移檢測（如車身高度傳感器），通過17點等分校準進一步優化線性度；微分非線性（DNL）±0.01°。內置動態偏移消除技術，自動補償芯片時漂（使用時間導致的偏移）與溫漂，避免傳統傳感器的精度衰減問題；12位DAC輸出刷新率8kHz，壓擺率400V/ms（CL≤10nF），確保高速動態場景下的信號響應速度。為系統提供高度線性且真實的位置反饋，為精密控制奠定基礎。

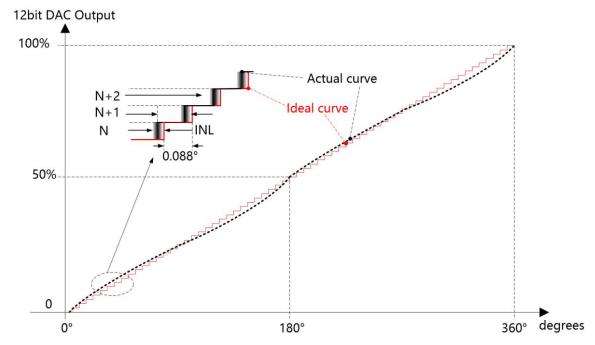

INL/DNL示意圖

更為難得的是，芯片在實現高精度的同時，還保持著出色的穩定性。在4.5V~5.5V寬電壓輸入范圍內，輸出信號波動＜1%，耐受12V汽車電源系統的瞬態電壓沖擊（如啟動時的電壓跌落、負載切換時的尖峰），保持電源穩定性。通過內置的溫度補償機制，MT652x能夠在-40℃極寒至160℃高溫的寬溫度范圍內保持穩定的性能輸出，無論是在冰天雪地的冬季室外，還是發動機艙內的高溫工況，芯片都能提供可靠的位置信息。

在可靠性方面，MT652x系列集成了多重保護機制。過壓保護功能可以在電源電壓異常升高時自動切斷內部電路，防止芯片損壞；過流保護能夠監測輸出電流，避免因短路等原因?qū)е碌脑O(shè)備故障；防反接保護則確保了即使在電源極性接反的極端情況下，芯片也不會損壞。再加上±6KV HBM ESD防護能力，使得芯片能夠從容應對靜電放電等突發情況，大大提升了系統的可靠性。

三、豐富可配置的輸出接口：面向未來的設計思維

為滿足不同系統的集成需求，MT652x提供了極其豐富的接口選項，堪稱“全能型選手”：包括12位模擬電壓（DAC）、12位PWM、數字SENT接口（滿足汽車行業最新標準）、3線SPI接口（CSN、SCK、SDAT）以及一個可編程的開關量輸出（SWO）。

12位模擬電壓輸出提供了0-5V的線性電壓信號，可直接連接大多數控制器的ADC接口，實現簡單快速的系統集成。PWM輸出則通過脈沖寬度占空比傳遞角度信號，具有良好的抗干擾性能，特別適用于存在較強電磁干擾的環境。SENT接口符合SAE J2716標準，Tick時間1.5/3/6μs可選，支持A.1（雙路數據）/A.3（單路安全）幀格式，該接口作為汽車電子領域的新興標準，正在越來越多的汽車電子系統中得到應用。而SPI接口支持最高10MHz通信速率，為需要高速數據傳輸?shù)膽?yīng)用場景提供了理想的解決方案。

特別值得一提的是可編程開關量輸出功能。工程師可以通過配置芯片內部的寄存器，編程開關點（0~360°）與遲滯窗口（0.088°/LSB），支持角度閾值報警。這個功能可以用于實現限位保護、零點檢測等實用功能，進一步拓展了芯片的應用范圍。用戶還可對模擬、PWM和SENT輸出的曲線進行8點或17點等分的編程，實現輸出特性的線性化校正。用戶也可以通過SPI和OWI接口對芯片內部的EEPROM進行燒錄操作。

四、安全設計：汽車級標準，保駕護航

對于汽車和工業領域的應用而言，安全可靠是第一要素。MT652x系列從設計之初就充分考慮了功能安全的要求，嚴格遵循ISO 26262ASIL-B功能安全等級進行開發設計。芯片內部集成了完善的診斷保護機制，包括磁場強度監測、內部信號通路自檢等功能，能夠?qū)崟r(shí)監測芯片的工作狀態，及時發現潛在故障。通過將多維檢測功能集成于單顆芯片，簡化了系統設計，提升了效率并優化了成本。

此外，MT652x還通過了AEC-Q100 Grade 0車規認證，這是汽車電子行業的最高可靠性標準之一。這意味著MT652x經歷了包括高溫工作壽命測試（1000h/150℃）、溫度循環測試（-40℃~150℃，1000次）、高溫反偏測試、自動應力測試等在內的多項嚴苛試驗，確保了其在汽車電子環境中長期穩定工作的能力。

五、應用場景：賦能核心領域的關鍵部件

憑借其綜合優勢，MT652x系列可成為以下關鍵應用的理想選擇：

汽車動力總成與底盤：油門踏板位置傳感器、電子節氣門、方向盤轉角傳感器、電子換擋器、EGR閥位置傳感器等。以電子油門踏板為例，MT652x能夠精確檢測踏板的角度位置，并將信號傳遞給發動機控制單元，實現精準的燃油控制，既提升了駕駛體驗，又優化了燃油經濟性。

工業自動化：機器人關節角度反饋、執行器位置控制、伺服電機換向、各類閥門開度檢測。工業機器人對位置檢測的精度和可靠性要求極高，MT652x的高精度和強抗干擾能力正好滿足這些要求。同時，相比傳統的光電編碼器，磁性角度傳感器具有更好的環境適應性和更長的使用壽命，特別適用于存在油污、粉塵等惡劣環境的工業場合。

在消費電子和智能家居領域，MT652x同樣大有可為。智能洗衣機的旋鈕控制、空調風門的定位控制、智能門鎖的轉軸位置檢測等，都是其潛在的應用場景。芯片的小體積、高性能、汽車級等特性使其適用于空間有限和追求高性能、高可靠性的高端消費電子和智能家居應用。

六、結語

在智能化與精密化浪潮中，精準的感知是控制的基石。MT652x系列磁性角度傳感器芯片，以其國產化、低成本優勢加精湛的技術、卓越的品質和靈活的設計，正成為工程師們實現創新設計的可靠伙伴。擁抱MT652x，選擇國產技術平臺，探索位置感知的無限可能。讓我們共同見證，國產感知技術創造更智能、安全、高效的未來。如需了解更多有關MT652x信息或申請樣品，可聯系官方授權代理商：智聯微電子，郵箱：sales@chiplinkstech.com，官網：https://www.chiplinkstech.com/，可提供選型服務和技術支持，期待與您攜手合作。
