STMicroelectronics STEVAL-A6983CV1評估板設計用于評估A6983同步單片降壓穩壓器，能夠為負載提供高達3A的直流電流。STEVAL-A6983CV1具有寬輸入電壓范圍，可用于各種應用。

數據手冊：*附件：STMicroelectronics STEVAL-A6983CV1 評估板數據手冊.pdf

STMicroelectronics STEVAL-A6983CV1采用峰值電流模式架構和QFN16（3mmx3mm）封裝，具有內部補償功能，可最大限度地降低設計復雜性和尺寸。STEVAL-A6983CV1支持在200kHz至2.3MHz范圍內選擇開關頻率，且具有可選擴頻功能，用于改善EMC。EN引腳有助于實現啟用/禁用功能。禁用時的典型關斷電流為2 μA。上拉EN引腳時，器件被使能，且發生內部1.3ms軟啟動。

STEVAL-A6983CV1設有電源良好開路集電極，可監控FB電壓。兩個功率元件上的逐脈沖電流檢測均可提供充分的恒定電流保護，熱關斷可防止熱失控。

特性

• 符合AECQ100 1級標準
• 工作溫度范圍：-40°C至+150°C（T j ）
• 3.5 V 到 38 V 工作輸入電壓
• 輸出電壓：0.85V至VIN
• 3 A 直流輸出電流
• 25 μA 運行靜態電流
• 內部補償網絡
• 輕負載時可實現高效率
• 2 μA關斷電流
• 內部軟啟動
• 高壓VIN 兼容使能
• 輸出過壓保護
• 輸出電壓排序
• 熱保護
• 可編程開關頻率：200MHz至2.2MHz，搭配低ESR電容器（最小22μF）時可穩定工作
• 可選擴頻，用于改善EMC
• 電源正常
• QFN16（3mmx3mm）封裝

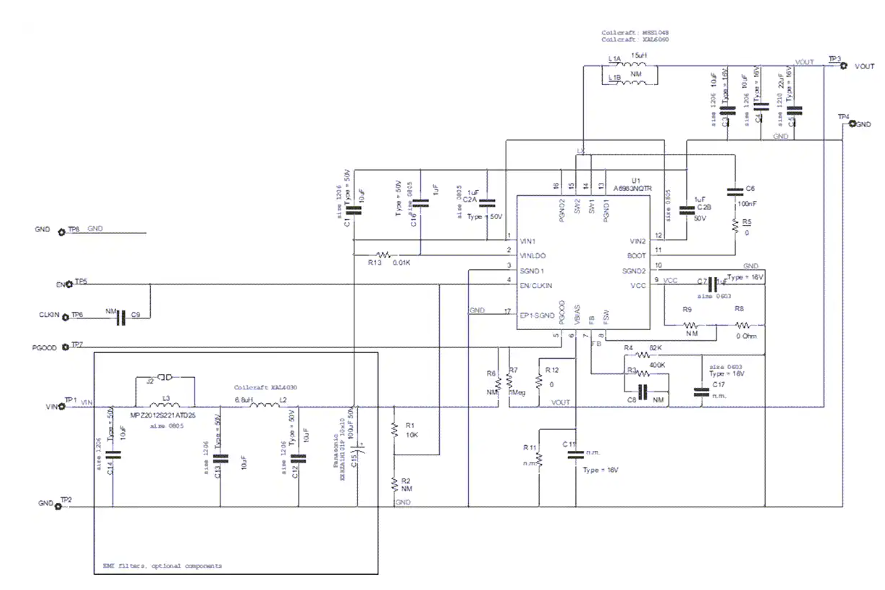

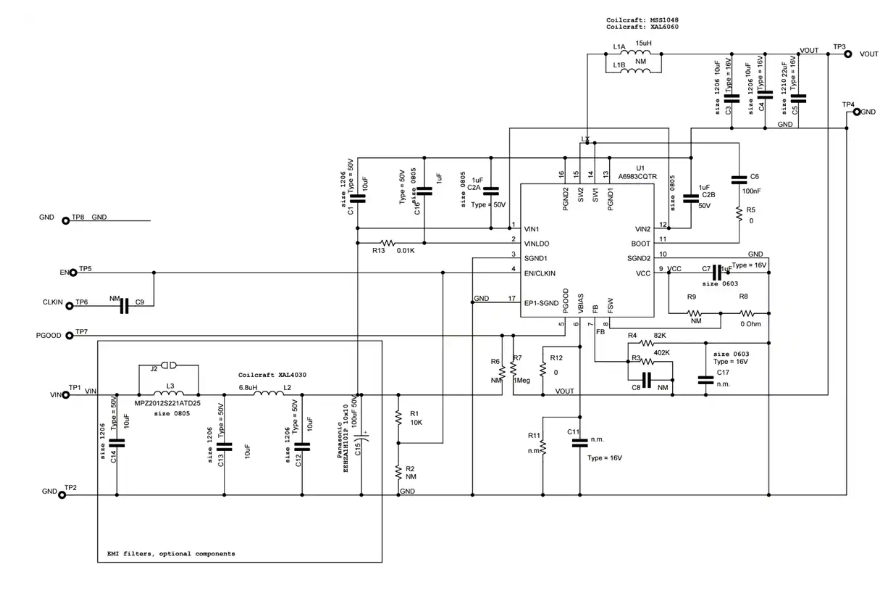

原理圖

STEVAL-A6983CV1 評估板：面向汽車應用的高效同步降壓轉換方案

產品概述

STEVAL-A6983CV1 是一款易于使用的同步單片降壓穩壓器評估板，能夠提供高達 3A 的直流輸出電流 。其寬輸入電壓范圍（ 3.5V 至 38V ）使其適用于多種嚴苛的汽車環境，尤其是在車輛停車狀態下仍需保持工作的應用場景。

主要特性

• 寬輸入電壓范圍 ：3.5V 至 38V，適應汽車電池電壓波動
• 高輸出能力 ：輸出電壓 0.85V 至 VIN，最大輸出電流 3A
• 低靜態電流 ：工作時僅 25μA，關斷時僅 2μA，適合常電系統
• 高開關頻率 ：200kHz 至 2.2MHz 可編程，支持?jǐn)U頻功能以優化 EMC 性能
• 內部補償與軟啟動 ：簡化設計，減小外部元件數量
• 全面保護功能 ：包括過壓保護、熱關斷、輸出電源序列控制等
• Power Good 信號輸出 ：便于系統電源狀態監控
• AEC-Q100 Grade 1 認證 ：滿足汽車級可靠性標準

技術架構與優勢

A6983CQTR 采用 峰值電流模式控制架構 ，集成在 QFN16（3mm x 3mm） 封裝中，具備內部補償網絡，顯著減少了外部元件數量和PCB面積。

其 輕載高效率 特性特別適合在車輛停車狀態下仍需維持工作的系統，如遠程信息處理、車身控制模塊等。此外，可選的擴頻功能 有效降低了電磁干擾，符合汽車電子對 EMC 的嚴格要求。

評估板設計亮點

STEVAL-A6983CV1 評估板提供了完整的參考設計，包括：

• 多種電感選項（如 Coilcraft MSS1048、XAL6060、XAL4030）
• 多層陶瓷電容與電解電容組合，支持高穩定輸出
• 完善的測試點布局，便于調試與性能驗證
• 可選 EMI 濾波器，提升系統抗干擾能力

應用領域

該評估板主要面向以下汽車電子應用：

• 車身控制模塊（BCM）
• 信息娛樂系統
• 停車輔助系統
• 車載網絡設備
• 其他需在停車狀態下工作的電子控制單元
