本文介紹一系列適用于中高壓（最高90V）輸入的高端電流檢測芯片。其中，F(xiàn)P137適用于30V至48V的中壓范圍；FP135與FP136則適用于48V以上的高壓范圍。

demo板子

一、 FP135

FP135是一種寬共模范圍高側軌電流測量IC。它適用于電源系統，如電池充電器或開關電源的應用。它包括一個差分輸入放大器和一個帶有源輸出的MOSFET。有三個外部電阻，軌道電流信號可以很容易地轉換為IC輸出引腳的放大電壓信號。此外，還可以通過改變這三個外部電阻器的值來調整增益。

技術參數：

?獨立電源電壓：3.3~70V
?寬輸入共模電壓：3.3至70V
?最大可用輸出電壓（輸出引腳）：6V
?源電流發射器輸出
?3個電阻器增益設置
?工作溫度范圍：-40℃至+125℃
?靜態電流：240μA

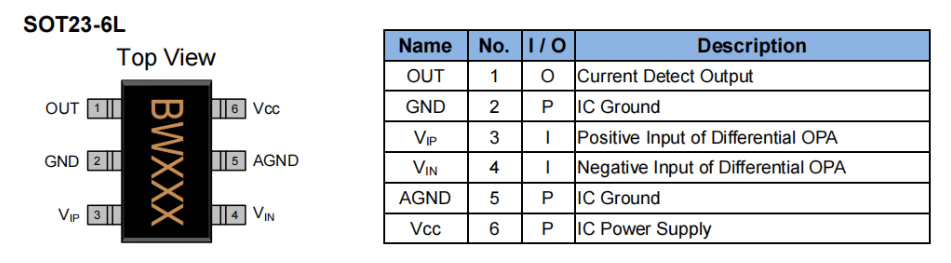

芯片腳位及封裝圖：

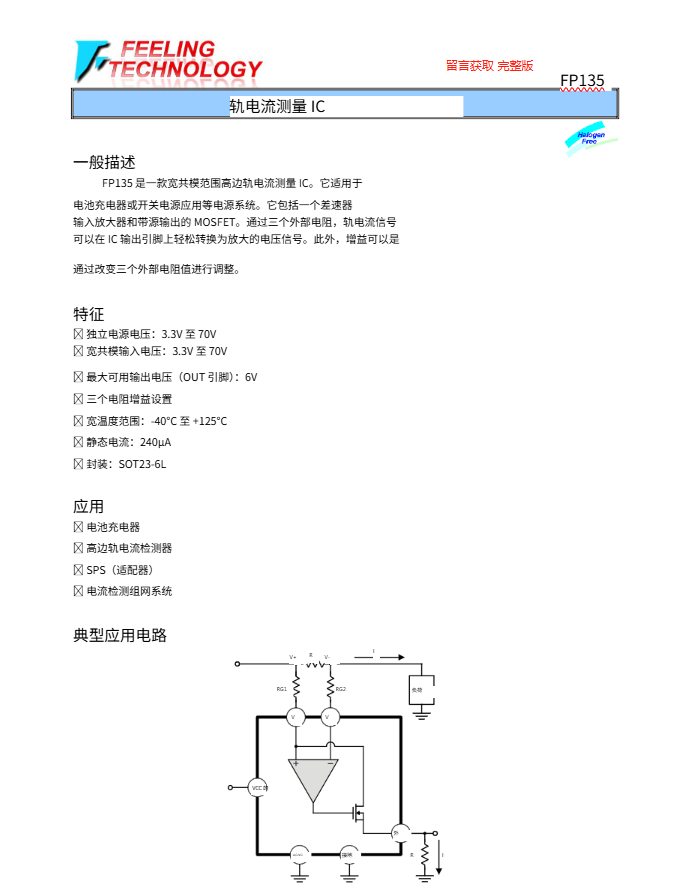

應用規格書：

應用場景：

FP135,增益可通過外部電阻自由調整，芯片輸出電壓與負載檢測電流成線性變化。

二、 FP136

FP136是一種寬共模范圍高側軌電流測量IC。它適用于電源系統，如電池充電器或開關電源的應用。它包括一個差分輸入放大器和一個帶有源輸出的MOSFET。有三個外部電阻，軌道電流信號可以很容易地轉換為IC輸出引腳的放大電壓信號。此外，還可以通過改變這三個外部電阻器的值來調整增益。

技術參數:

?獨立電源電壓：3.3~90V
?寬輸入共模電壓：3.3至90V
?最大可用輸出電壓（輸出引腳）：6V
?源電流發射器輸出
?3個電阻器增益設置
?工作溫度范圍：-40℃至+125℃
?靜態電流：270μA
?封裝：SOT23-6L

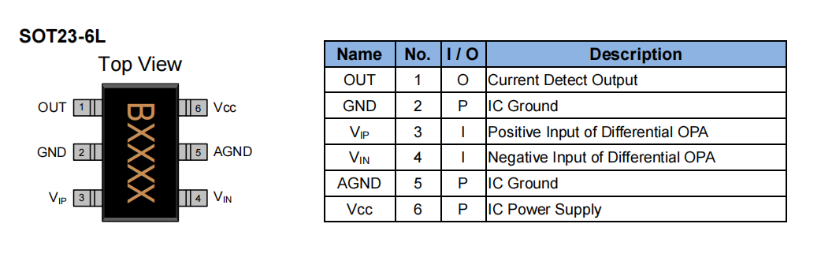

芯片腳位及封裝圖：

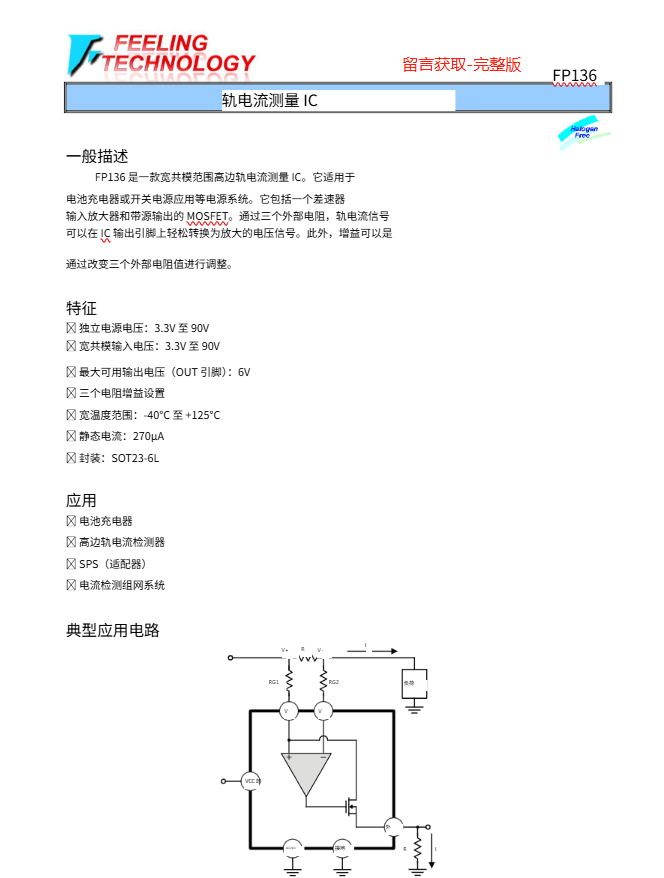

應用規格書：

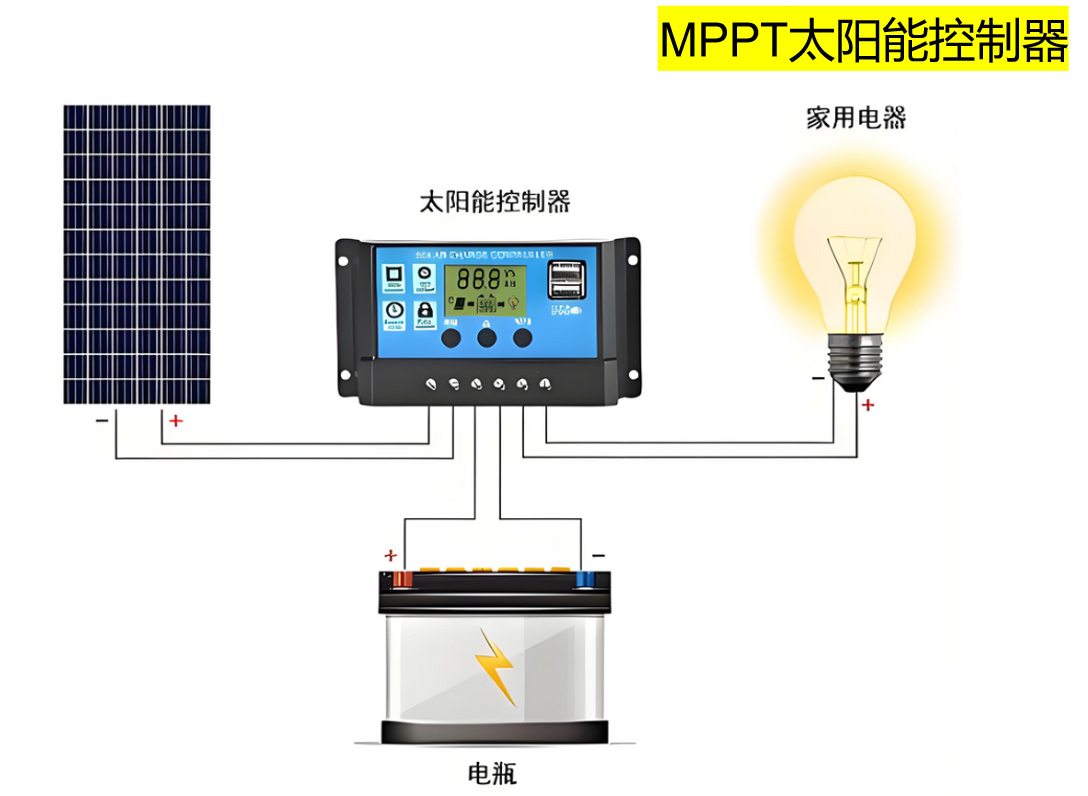

應用場景：

FP136,精確檢測電流大小，為MPPT提供電流數據，及時調整最大功率點。

三、FP137

FP137是一款寬共模范圍高邊軌電流測量IC。它適用于電池充電器或開關電源用等電源系統。它包括一個差速器輸入放大器和帶源輸出的MOSFET。通過三個外部電阻，軌電流信號可以在 IC輸出引腳上輕松轉換為放大的電壓信號。此外，增益可以是通過改變?nèi)齻€外部電阻值進行調整。

技術參數：

?獨立電源電壓：3.3V 至 45V
?寬共模輸入電壓：3.3V 至 45V
?最大可用輸出電壓（OUT 引腳）：6V
?三個電阻增益設置
?寬溫度范圍：-40℃至 + 125℃
?靜態電流：220μA
?封裝：SOT23 - 6L

芯片腳位及封裝圖：

應用規格書：

應用場景：

FP137,可監測電池輸入輸出電流，配合庫侖計算法精確計算電池電量。

結語：

FP137、FP135 與 FP136 是一系列覆蓋 30V 至 90V 輸入電壓范圍的高端電流檢測芯片。該系列芯片能夠根據不同電壓等級，為電池管理系統（BMS）、電機驅動與工業電源等應用提供穩定可靠的電流采樣數據，從而為系統實現精準的監控與保護功能提供關鍵支持。
