中高壓電流檢測芯片選型:FP137 (30-48V) | FP135/136 (>48V-90V)

深圳市雅欣控制技術有限公司 ? 2025-10-23 11:52 ? 次閱讀
加入交流群
微信小助手二維碼

掃碼添加小助手

加入工程師交流群

本文介紹一系列適用于高壓(最高90V)輸入的高端電流檢測芯片。其中,F(xiàn)P137適用于30V至48V的中壓范圍;FP135與FP136則適用于48V以上的高壓范圍。


一、FP135

FP135是一種寬共模范圍高側軌電流測量IC。它適用于電源系統,如電池充電器或開關電源的應用。它包括一個差分輸入放大器和一個帶有源輸出的MOSFET。有三個外部電阻,軌道電流信號可以很容易地轉換為IC輸出引腳的放大電壓信號。此外,還可以通過改變這三個外部電阻器的值來調整增益。

技術參數:

?獨立電源電壓:3.3~70V

?寬輸入共模電壓:3.3至70V

?最大可用輸出電壓(輸出引腳):6V

?源電流發射器輸出

?3個電阻器增益設置

?工作溫度范圍:-40℃至+125℃

?靜態電流:240μA

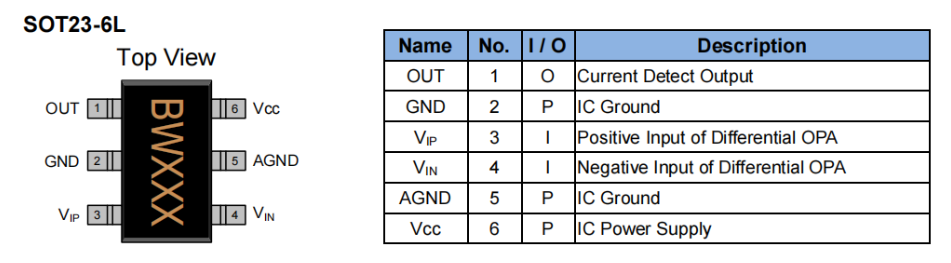

芯片腳位及封裝圖:

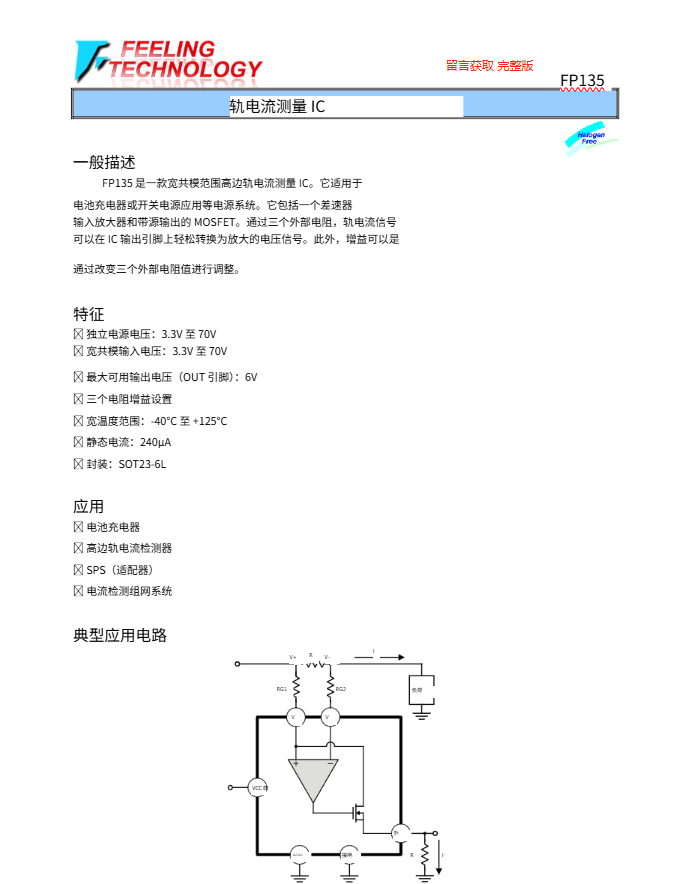

應用規格書:

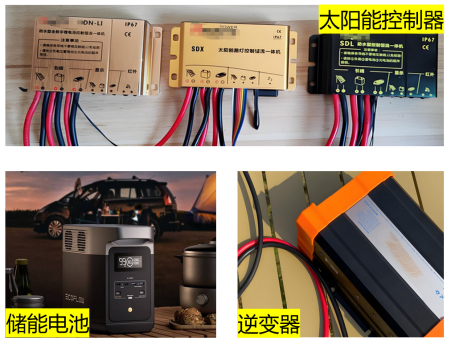

應用場景:

FP135,增益可通過外部電阻自由調整,芯片輸出電壓與負載檢測電流成線性變化。


二、FP136

FP136是一種寬共模范圍高側軌電流測量IC。它適用于電源系統,如電池充電器或開關電源的應用。它包括一個差分輸入放大器和一個帶有源輸出的MOSFET。

有三個外部電阻,軌道電流信號可以很容易地轉換為IC輸出引腳的放大電壓信號。此外,還可以通過改變這三個外部電阻器的值來調整增益。

技術參數:

?獨立電源電壓:3.3~90V

?寬輸入共模電壓:3.3至90V

?最大可用輸出電壓(輸出引腳):6V

?源電流發射器輸出

?3個電阻器增益設置

?工作溫度范圍:-40℃至+125℃

?靜態電流:270μA

?封裝:SOT23-6L

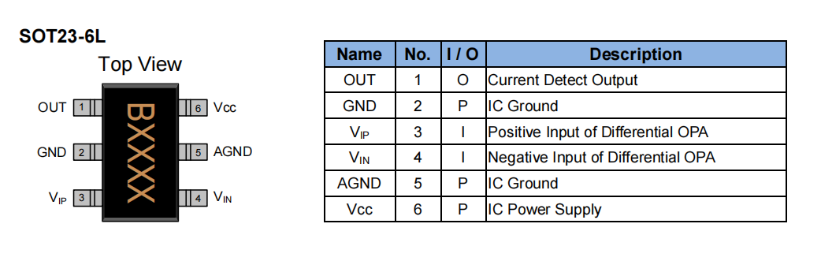

芯片腳位及封裝圖:

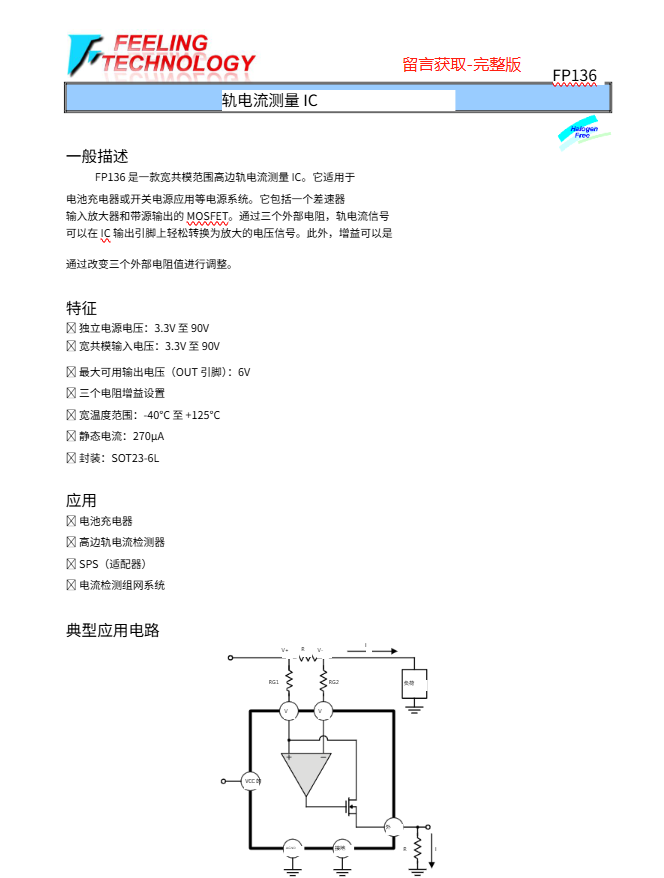

應用規格書:

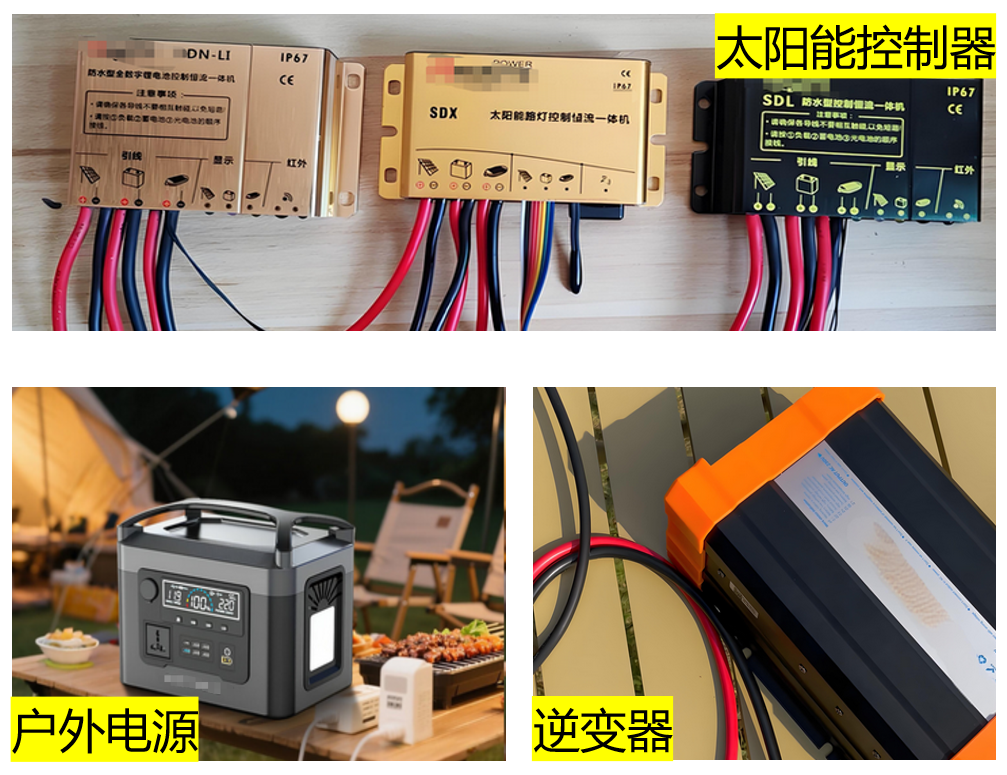

應用場景:

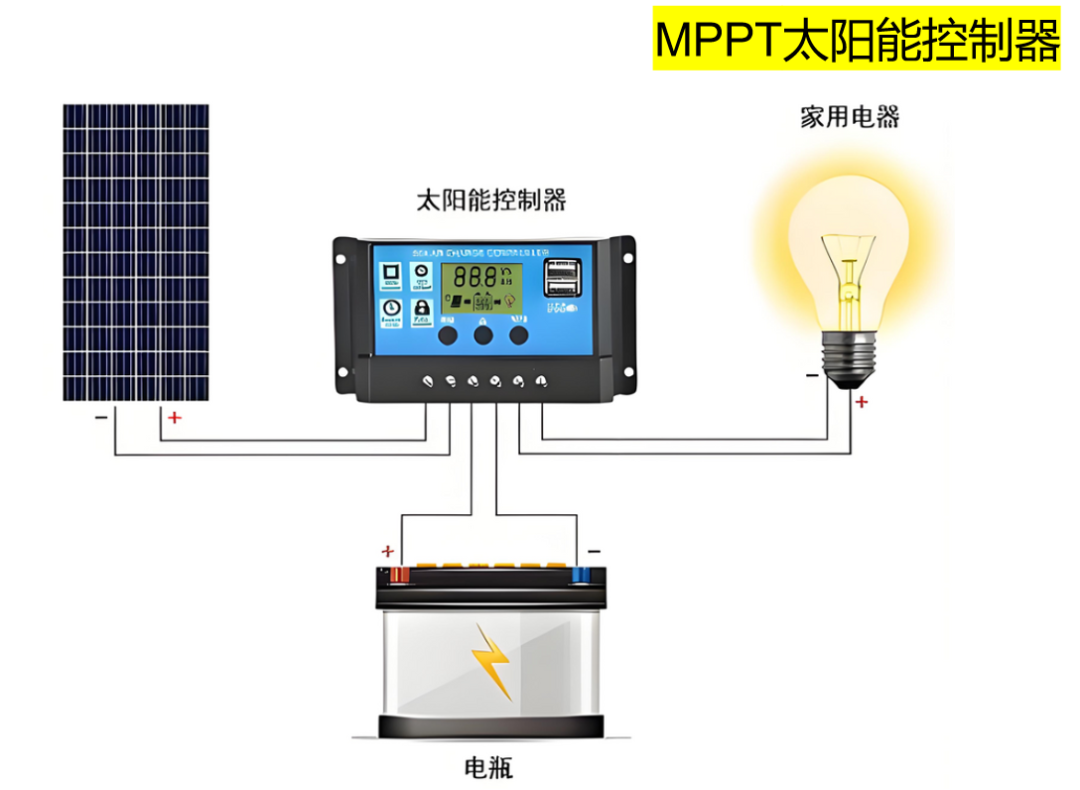

FP136,精確檢測電流大小,為MPPT提供電流數據,及時調整最大功率點。


三、FP137

FP137是一款寬共模范圍高邊軌電流測量IC。它適用于電池充電器或開關電源用等電源系統。它包括一個差速器輸入放大器和帶源輸出的MOSFET。

通過三個外部電阻,軌電流信號可以在 IC輸出引腳上輕松轉換為放大的電壓信號。此外,增益可以是通過改變?nèi)齻€(gè)外部電阻值進行調整。

技術參數:

?獨立電源電壓:3.3V 至 45V

?寬共模輸入電壓:3.3V 至 45V

?最大可用輸出電壓(OUT 引腳):6V

?三個電阻增益設置

?寬溫度范圍:-40℃至 + 125℃

?靜態電流:220μA

?封裝:SOT23 - 6L

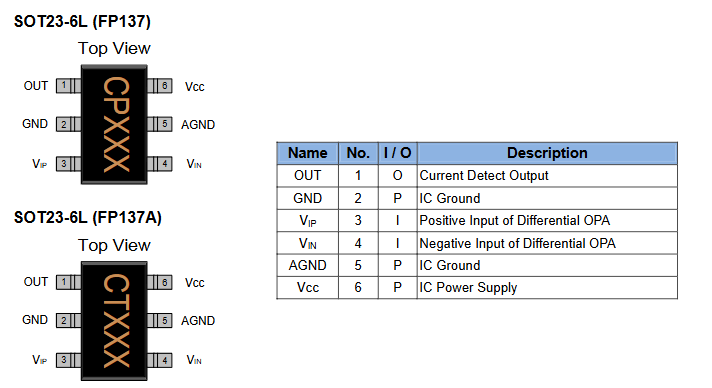

芯片腳位及封裝圖:

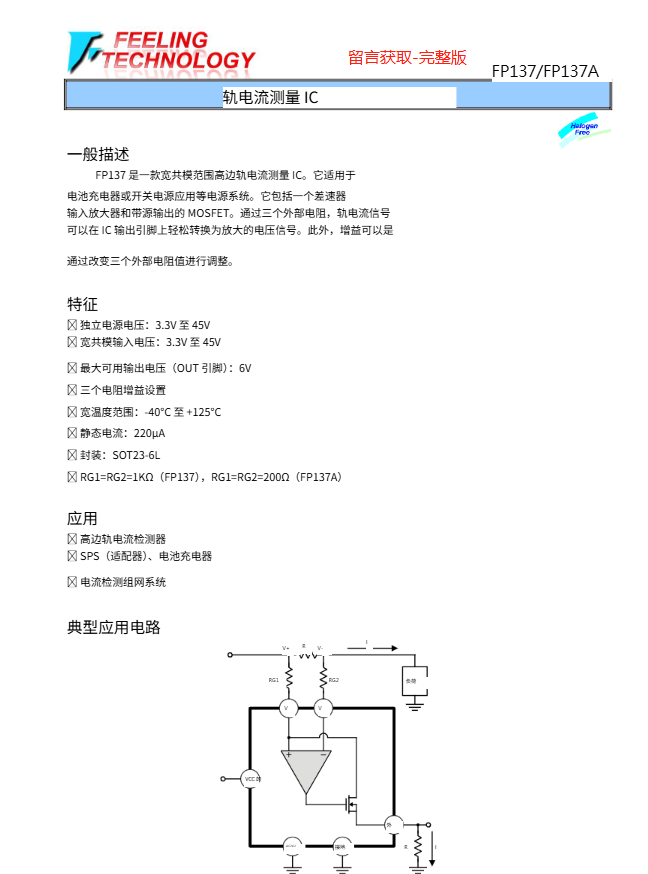

應用規格書:


應用場景:

FP137,可監測電池輸入輸出電流,配合庫侖計算法精確計算電池電量。


FP137、FP135 與 FP136 是一系列覆蓋 30V至90V 輸入電壓范圍的高端電流檢測芯片。該系列芯片能夠根據不同電壓等級,為電池管理系統(BMS)、電機驅動與工業電源等應用提供穩定可靠的電流采樣數據,從而為系統實現精準的監控與保護功能提供關鍵支持。
