前言

在電子元器件領域，低壓電流檢測IC存在較多的市場可選方案。相比之下，能夠工作在70V乃至90V等級的高壓電流檢測放大器IC，其可選型號較為有限。此類高壓檢測IC通常被用于如：48V電動車充電器、大功率MPPT太陽能控制系統、儲能電源及電機驅動等產品系統中，以完成對電流信號的采集與監控。

高壓-電流檢測IC的作用：

電流檢測IC在高電壓應用中的核心作用在于系統保護。由于此類產品的供電電壓較高，必須對電流進行實時監測與限制，以防止因短路、過載等異常情況導致設備損壞或安全事故。

從技術層面看，高壓電流檢測IC能夠勝任該任務，主要依賴于其寬共模電壓范圍與高側檢測架構。這些特性使其可直接接入高壓回路，安全、精確地測量充放電電流，并為系統提供過流與短路保護功能，而無需借助復雜的隔離或電平轉換電路。

為何高壓場景必須選擇高壓檢測這類芯片？

高壓檢測的必要性

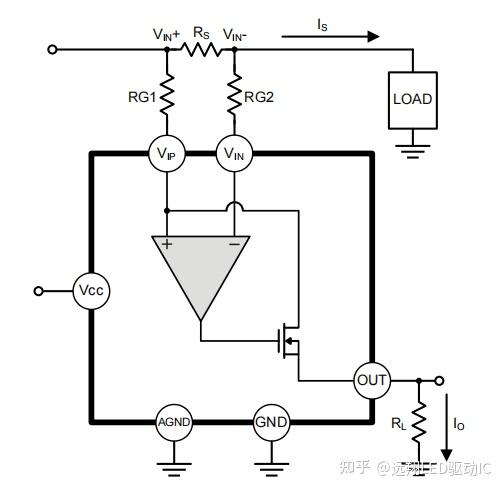

原理圖

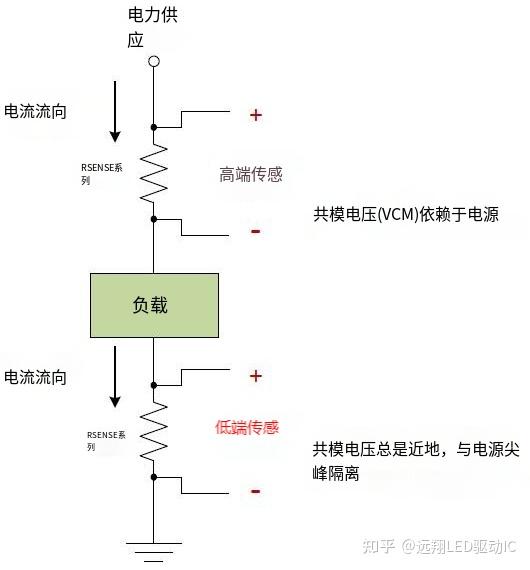

在高壓系統（如48V、60V電池組）中，低側電流檢測方案（即將檢測電阻置于負載與地之間 ）存在很大的弊端：

①接地回路干擾：檢測電阻引入的壓降會抬升系統“地”電位，導致信號完整性差、噪聲敏感；
②無法檢測負載短路：若負載對地短路，低壓檢測將失效，失去保護能力；

相比之下，采用高側檢測方案，將檢測電阻置于電源正極與負載之間，具備顯著優勢：

①接地參考穩定：系統接地回路不受檢測電阻影響，保持純凈，有利于信號處理與電路穩定。
②全面故障監測：能夠準確識別負載短路、過流等各類異常情況，確保系統具備可靠的安全保護機制。

寬共模電壓范圍的不可替代性

高壓系統的電源電壓可能高達48V、60V甚至70V。普通運放或電流檢測IC的共模電壓范圍通常只有幾伏到幾十伏，無法直接承受高壓。并且還需要預留高壓尖峰與浪涌的電壓裕量，確保在瞬態過壓條件下不會損壞。

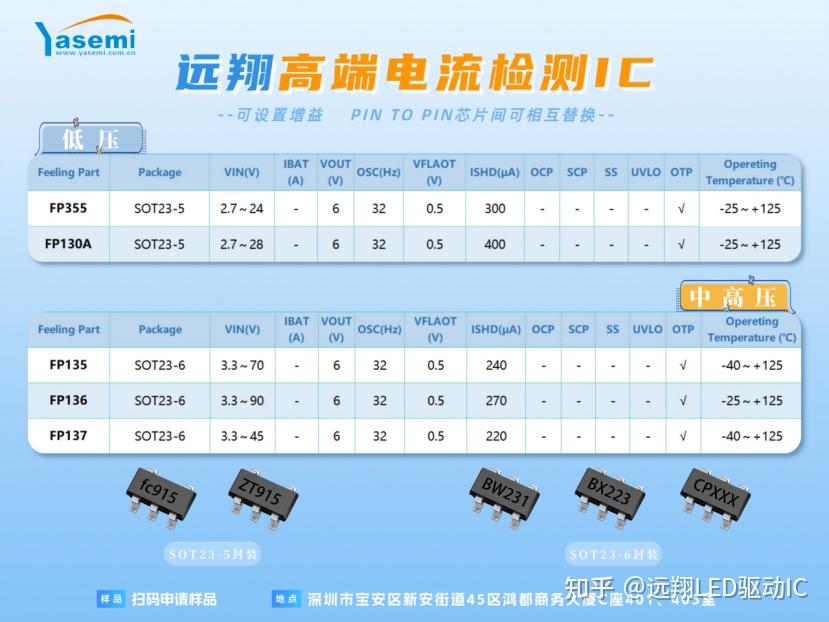

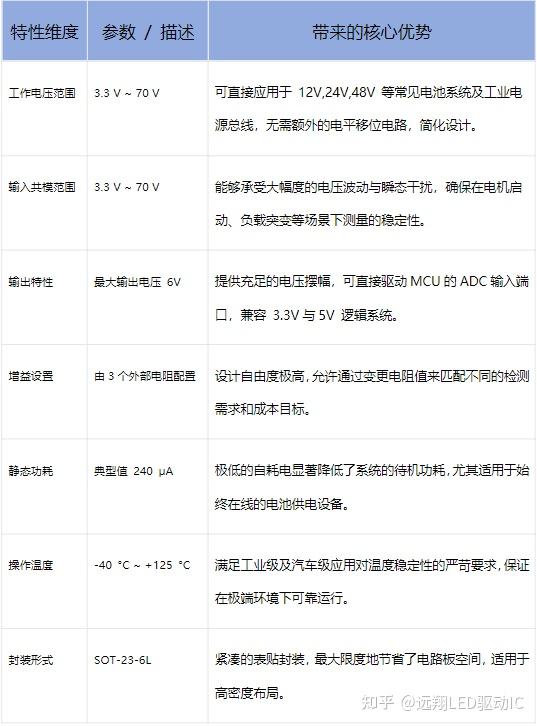

FP135的3.3V-70V共模耐壓, 電源可以接在一起也可以分開，使用更加靈活。

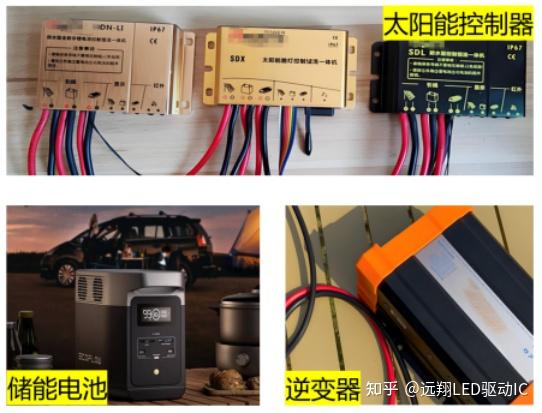

FP135 70V的應用場景

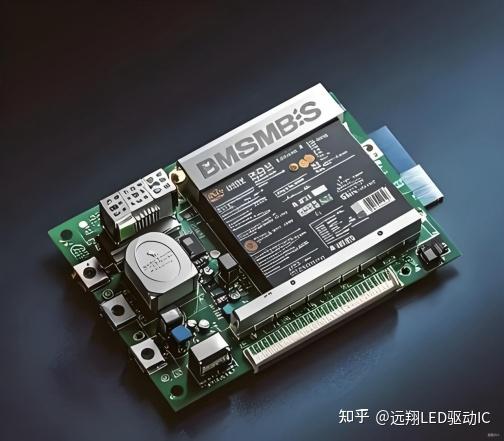

1. 儲能電源/BMS系統（48V~60V電池組)

實時監測充放電電流及時反饋MCU/控制中心，計算SOC/SOH，實現短路保護。

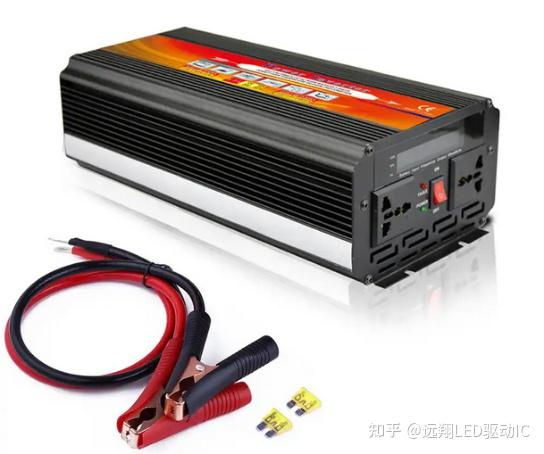

2. 逆變器系統

監測直流母線（如400V經DC-DC降壓后的高壓側）輸入電流。為MPPT算法和過流保護提供精準反饋。

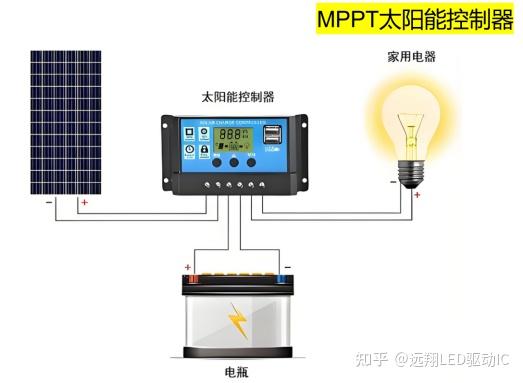

3. MPPT太陽能控制器

測量太陽能電池板輸入/輸出電流（系統電壓常達60V以上）。優化MPPT效率，防止電池反接和過流。

4.工業開關電源與電機驅動

作為電流反饋環路核心，支持48V+工業總線標準。實現精準的電流控制與過載保護。

結語

高電壓場景應用FP135 70V的根本原因是其寬共模輸入范圍與高側檢測架構的完美匹配，解決了高壓系統中電流監測的安全性、精準性和設計簡潔性三大核心需求。它不僅能直接工作在70V以下的高壓環境，還能有效抵御電壓尖峰、避免接地干擾，是儲能、太陽能、工業電源等高壓應用的高效可靠解決方案。
