ADC12QJ1600-SEP是一款四通道、12位、1.6GSPS模數轉換器（ADC）。低功耗、高采樣率和 12 位分辨率使該器件適用于各種覆蓋物-香奈兒通信系統。

6 GHz 的全功率輸入帶寬 （-3 dB） 支持對 L 波段和 S 波段進行直接射頻采樣。
*附件：adc12qj1600-sep.pdf

包括許多時鐘功能以放寬系統硬件要求，例如帶有集成壓控振蕩器 （VCO） 的內部鎖相環 （PLL） 以生成采樣時鐘。提供四個時鐘輸出，用于對FPGA或ASIC的邏輯和SerDes進行時鐘處理。為脈沖系統提供時間戳輸入和輸出。

JESD204C串行接口通過減少印刷電路板 （PCB） 布線量來減小系統尺寸。接口模式支持 2 至 8 通道（雙通道和四通道設備）或 1 至 4 通道（用于單通道設備），SerDes 波特率高達 17.16Gbps，可為每個應用提供最佳配置。

特性

• 輻射耐受性：
  • 總電離劑量 （TID）：30krad （Si）
  • 單事件閂鎖 （SEL）：43 MeV-cm2/mg
  • 單事件擾亂 （SEU） 免疫寄存器
• 空間增強塑料（太空 EP）：
  • 符合 ASTM E595 釋氣規范
  • 供應商項目圖紙 （VID） V62/22610
  • 溫度范圍：–55°C 至 125°C
  • 一個制造、組裝和測試站點
  • 晶圓批次可追溯性
  • 延長產品生命周期
  • 擴展產品變更通知
• ADC內核：
  • 分辨率：12位
  • 最大采樣率：1.6GSPS
  • 非交錯架構
  • 內部抖動可減少高階諧波
• 性能規格 （–1dBFS）：
  • 信噪比 （100 MHz）：57.4dBFS
  • ENOB （100 MHz）：9.1 位
  • SFDR （100 MHz）：64dBc
  • 本底噪聲 （–20 BFS）：–147dBFS
• 滿量程輸入電壓：800mVPP-DIFF
• 全功率輸入帶寬：6GHz
• JESD204C 串行數據接口：
  • 總共支持 2 到 8 條 SerDes 通道
  • 最特率：17.16Gbps
  • 64B/66B 和 8B/10B 編碼模式
  • 子類 1 對確定性延遲的支持
  • 與JESD204B接收器兼容
• 可選的內部采樣時鐘生成
  • 內部 PLL 和 VCO （7.2 – 8.2GHz）
• SYSREF 窗口簡化同步
• 四個時鐘輸出簡化了系統時鐘
  • FPGA或相鄰ADC的參考時鐘
  • SerDes 收發器的參考時鐘
• 脈沖系統的時間戳輸入和輸出
• 功耗（1GSPS）：1.9W
• 電源：1.1V、1.9V

參數

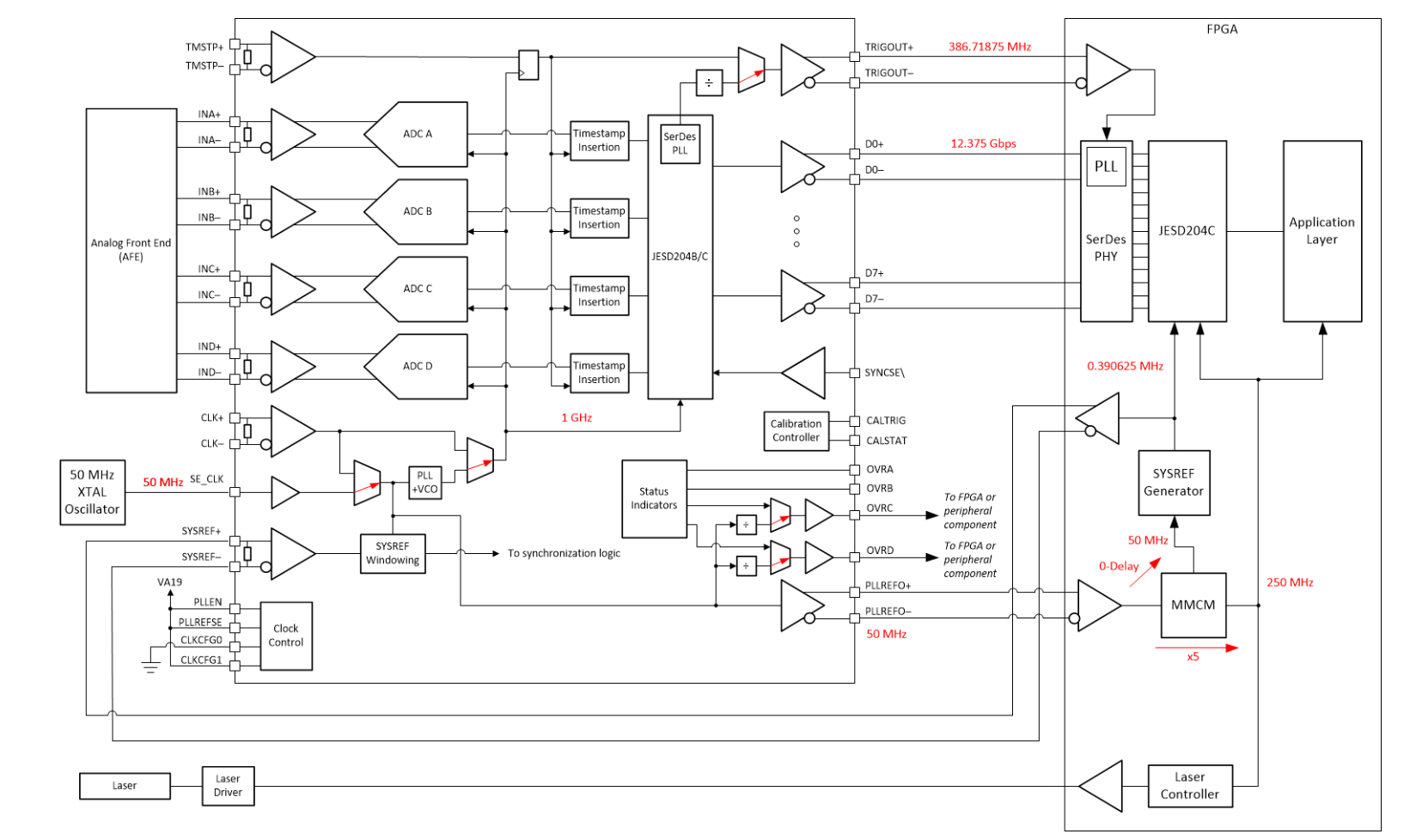

方框圖

一、產品概述

ADC12QJ1600-SEP 是德州儀器（TI）推出的四通道 12 位 1.6GSPS 模數轉換器（ADC） ，專為高可靠性、高頻率場景設計，符合嚴苛的輻射耐受性要求，適配電子戰（SIGINT、ELINT）、衛星通信（SATCOM）等關鍵領域。器件集成 JESD204C 高速串行接口，支持寬頻帶直接射頻采樣，兼具低功耗與高性能，采用 10mm×10mm 144 引腳 FCBGA 封裝，工作溫度范圍覆蓋 - 55°C 至 125°C，滿足極端環境下的穩定運行需求。

二、核心特性

（一）輻射耐受性與可靠性

針對太空及高輻射環境優化，核心輻射指標如下：

• 總電離劑量（TID） ：30krad（Si），可承受長期輻射暴露；
• 單粒子鎖定（SEL） ：43 MeV-cm2/mg，避免高能粒子導致的器件鎖定；
• 單粒子翻轉（SEU） ：寄存器免疫設計，防止數據因粒子撞擊異常；
• 材料與合規性 ：采用太空增強型塑料封裝（Space EP），符合 ASTM E595 釋氣規范，確保真空環境下無有害揮發物；
• 生命周期保障 ：?jiǎn)我恢圃?/ 組裝 / 測試站點、晶圓批次可追溯，提供延長產品生命周期及變更通知服務。

（二）ADC 核心性能

1. 精度與速率
   • 分辨率：12 位，無失碼；
   • 最高采樣率：1.6GSPS，非交錯架構（避免交錯失真）；
   • 線性度：積分非線性（INL）±1 LSB，微分非線性（DNL）±1 LSB，確保轉換精度；
   • 內置抖動功能：降低高次諧波，優化動態性能。
2. 動態性能（-1dBFS 輸入，100MHz 信號）
   • 信噪比（SNR）：57.4dBFS；
   • 有效位數（ENOB）：9.1 位；
   • 無雜散動態范圍（SFDR）：64dBc；
   • 噪聲基底（-20dBFS）：-147dBFS/Hz；
   • 全功率輸入帶寬：6GHz，支持 L 波段（1-2GHz）、S 波段（2-4GHz）直接射頻采樣，無需額外下變頻電路。
3. 輸入與輸出特性
   • 全量程輸入電壓：800mVPP-DIFF（差分），支持 480mVPP-DIFF 至 1040mVPP-DIFF 可調；
   • 輸入阻抗：內部 50Ω 差分端接，適配射頻信號傳輸；
   • 輸出接口：JESD204C 串行接口，支持 2-8 路 SerDes 通道，最高波特率 17.16Gbps，減少 PCB 布線復雜度。

（三）時鐘與同步功能

1. 靈活時鐘生成
   • 內置 PLL 與 VCO（7.2-8.2GHz）：支持從低頻率參考時鐘（50-500MHz）生成高速采樣時鐘，避免外部高頻時鐘布線干擾；
   • 時鐘輸入選項：支持差分時鐘（CLK±）或單端時鐘（SE_CLK），差分輸入內置 100Ω 端接；
   • 多時鐘輸出：4 路時鐘輸出（PLLREFO±、TRIGOUT±、ORC、ORD），可作為 FPGA / 相鄰 ADC 的參考時鐘，簡化系統時鐘樹設計。
2. 同步與確定性延遲
   • SYSREF 窗口化 ：自動檢測 SYSREF 與采樣時鐘的相位關系，無需嚴格外部時序約束，輕松實現多器件同步；
   • JESD204C 子類 1 支持 ：通過 SYSREF 復位本地多幀時鐘（LMFC）/ 本地?cái)U(kuò)展多塊時鐘（LEMC），實現確定性延遲，滿足多 ADC 協同場景；
   • 時間戳功能：TMSTP± 差分輸入標記特定采樣點，TRIGOUT± 輸出可重定時觸發信號，適配脈沖系統同步需求。

（四）低功耗與工作模式

• 功耗優化 ：1GSPS 采樣率下典型功耗 1.9W，支持低功耗模式（采樣率≤1GSPS 時啟用），通過寄存器配置可進一步降低功耗（如關閉閑置通道、優化校準周期）；
• 雙工作模式 ：
  • 高性能模式：全采樣率下保持最佳動態性能，適配高頻率、高精度需求；
  • 低功耗模式：犧牲部分動態性能換取功耗降低，適合對功耗敏感的場景。

三、器件信息與電氣規格

（一）基本參數

（二）熱特性

采用底部帶散熱焊盤的 FCBGA 封裝，需將焊盤連接 AGND 優化散熱，關鍵熱阻參數如下：

（三）ESD 防護

四、功能模塊詳解

（一）模擬輸入與校準

1. 模擬輸入電路
   • 差分輸入設計：INA±、INB±、INC±、IND± 四組通道，每路內置 50Ω 端接電阻至 VA11（1.1V），支持 AC/DC 耦合；
   • 輸入保護：內置鉗位二極管，承受 ±50mA 峰值輸入電流，峰值射頻輸入功率達 16.4dBm（50Ω 單端）；
   • 滿量程調節：通過 FS_RANGE 寄存器（0x30）配置，范圍 480-1040mVPP-DIFF，適配不同幅度輸入信號。
2. 校準功能支持前景校準（Foreground）與背景校準（Background）兩種模式，確保全溫度范圍性能穩定：
   • 前景校準 ：需暫停 ADC 采樣，適合上電初始化或環境劇變后，校準線性度、增益與偏移；
   • 背景校準 ：通過冗余 ADC 核心（共 6 個核心，輪換校準）實現無中斷校準，不影響正常數據輸出；
   • 低功耗背景校準（LPBG） ：校準間隙關閉冗余核心，降低平均功耗，可通過 LP_SLEEP_DLY 調節休眠時長（最長 1.099×1012 個時鐘周期）；
   • 偏移校準 ：獨立校準輸入緩沖偏移，支持以中間碼或冗余核心為參考，適配 AC/DC 耦合場景。

（二）JESD204C 串行接口

1. 接口特性
   • 編碼模式：支持 64B/66B（高效率，低開銷）與 8B/10B（兼容 JESD204B 接收器）；
   • 通道數：2-8 路 SerDes 通道（四通道模式），單通道模式支持 1-4 路，最高波特率 17.16Gbps；
   • 確定性延遲：子類 1 支持，通過 SYSREF 同步 LMFC/LEMC，確保多器件延遲一致；
   • 糾錯與檢錯：支持 CRC-12 循環冗余校驗（檢錯）、FEC 前向糾錯（糾 9 位突發錯誤），提升鏈路可靠性。
2. 工作模式（JMODE 配置） 通過 JMODE 寄存器（0x201）選擇 16 種預設模式，覆蓋不同分辨率、通道數與編碼組合，典型模式如下：| JMODE | 分辨率 | 編碼 | 通道數 | 采樣率范圍 |
   | ------- | ----------------- | --------- | -------- | ---------------- |
   | 0 | 12 位 | 8B/10B | 8 | 500-1600MSPS |
   | 7 | 8 位 | 64B/66B | 4 | 500-1600MSPS |
   | 8 | 12 位 | 64B/66B | 4 | 500-1386.7MSPS |
   | 15 | 12 位（雙通道） | 64B/66B | 8 | 500-1600MSPS |

（三）時鐘與同步子系統

1. PLL 與時鐘生成
   • 轉換器 PLL（C-PLL）：輸入 50-500MHz 參考時鐘，通過 VCO（7.2-8.2GHz）生成 1.6GSPS 采樣時鐘，支持分頻比配置（P、V、N 分頻器）；
   • SerDes PLL（S-PLL）：從采樣時鐘生成 SerDes 輸出時鐘，可通過 TRIGOUT± 輸出分頻時鐘（16/32/64 分頻），為 FPGA 收發器提供參考；
   • 時鐘噪聲抑制：VA11Q 與 VCLK11 噪聲抑制功能（開啟后增加約 20mA 電流），降低采樣抖動與參考時鐘雜散。
2. SYSREF 同步
   • 輸入特性：差分 SYSREF±，支持 AC/DC 耦合，內置 100Ω 端接（LVPECL 模式為 50Ω）；
   • 窗口化功能：通過 SYSREF_POS 寄存器讀取 SYSREF 與時鐘的相位位置，SYSREF_SEL 選擇最優采樣點，無需外部時序校準；
   • 多器件同步：SYSREF 可復位多 ADC 的 LMFC/LEMC，實現多通道相位一致。

（四）測試與監控功能

1. 測試模式支持多種內置測試模式，用于系統調試與性能驗證：
   • PRBS 模式：PRBS7/9/15/23/31 偽隨機序列，驗證鏈路完整性；
   • 斜坡模式：遞增 octet 流，檢查數據傳輸順序；
   • 時鐘模式：16 位交替 1/0 序列（0x00FF），測試時鐘恢復；
   • 專用字符模式：K28.5（逗號字符）、D21.5（交替 0/1）等，用于碼組同步測試。
2. 狀態監控
   • 過范圍檢測（OVR）：通過 OVR_TH 寄存器設置閾值（默認 - 0.5dBFS），ORA/ORB/ORC/ORD 引腳輸出通道過范圍狀態；
   • 告警功能：監測 PLL 鎖定、FIFO 溢出、鏈路異常等，ALARM 引腳輸出告警信號，ALM_STATUS 寄存器記錄具體告警類型；
   • 溫度監測：TDIODE± 引腳外接溫度傳感器，可監測器件結溫，輔助熱管理。

五、電氣規格詳解

（一）直流特性（典型值，TJ=50°C）

（二）交流特性（100MHz 輸入，-1dBFS）

（三）功耗特性（典型值，TJ=50°C）

六、典型應用與設計指南

（一）核心應用場景

1. 電子戰射頻信號采樣
   • 應用原理：利用 6GHz 全功率帶寬，直接采樣 L/S 波段射頻信號（1-4GHz），無需混頻器，簡化接收鏈路；
   • 關鍵配置：?jiǎn)⒂?JESD204C 64B/66B 編碼（減少鏈路開銷）、FEC 糾錯（提升抗干擾能力），通過背景校準維持寬溫下性能穩定。
2. 衛星通信（SATCOM）多通道接收
   • 應用原理：四通道同步采樣，支持多波束信號并行處理，SYSREF 同步確保多通道相位一致；
   • 關鍵配置：?jiǎn)⒂?C-PLL 生成 1.2GSPS 采樣時鐘，PLLREFO± 為 FPGA 提供參考時鐘，時間戳功能標記突發信號。
3. 雷達信號處理
   • 應用原理：1.6GSPS 高采樣率捕捉窄脈沖信號，內置抖動功能抑制諧波，SFDR=64dBc 確保小信號檢測能力；
   • 關鍵配置：低功耗背景校準（LPBG），平衡性能與功耗，過范圍檢測（OVR）避免強信號飽和。

（二）硬件設計指南

1. 電源與布線
   • 電源域分離：模擬地（AGND）、數字地（DGND）、PLL 地（PGND）、SE_CLK 地（SE_GND）單點連接至公共地平面，避免串?dāng)_；
   • 去耦設計：VDD（1.1V）引腳并聯 0.1μF 陶瓷電容（靠近引腳），VPLL19（1.9V）并聯 1μF+0.1μF 電容，降低電源噪聲；
   • 阻抗控制：JESD204C SerDes 線路匹配 50Ω 阻抗，長度匹配誤差 < 1mm，減少信號反射。
2. 時鐘與同步設計
   • 時鐘輸入：CLK± 建議 AC 耦合，若使用 DC 耦合需設置 LVPECL 模式（DEVCLK_LVPECL_EN=1），確保共模電壓合規；
   • SYSREF 配置：優先啟用 SYSREF 窗口化（SYSREF_ZOOM=1），通過 SYSREF_POS 選擇中間采樣點，最大化時序余量；
   • 多器件同步：多 ADC 共享同一 SYSREF 與參考時鐘，PLLREFO± 級聯時需注意信號衰減，建議每級添加緩沖。
3. 校準與初始化流程
   1. 上電后等待 INIT_DONE（0x270 寄存器）置 1，確保器件初始化完成；
   2. 配置 C-PLL：設置 CPLL_RESET=1，編程 P/V/N 分頻器（0x3D/0x3E/0x3F），啟用 VCO 校準（VCO_CAL_EN=1），等待 VCO_CAL_DONE=1；
   3. 配置校準模式：若需無中斷運行，設置 CAL_BG=1（背景校準）、LP_EN=1（低功耗校準）；
   4. 配置 JESD204C：設置 JMODE（如 0x08，12 位 64B/66B）、啟用 FEC（SHMODE=2），JESD_EN=1 啟動接口；
   5. 同步 SYSREF：觸發 SYSREF 信號，等待 ALIGNED（0x208 寄存器）置 1，確認延遲鎖定。
