ADC12QJ1600-SP 是一款四通道、12 位、1.6GSPS 模數轉換器 （ADC）。低功耗、高采樣率和 12 位分辨率使該器件適用于各種多通道通信系統。
*附件：adc12qj1600-sp.pdf

6GHz 的全功率輸入帶寬 （-3dB） 支持對 L 波段和 S 波段進行直接射頻采樣。

包括許多時鐘功能以放寬系統硬件要求，例如帶有集成壓控振蕩器 （VCO） 的內部鎖相環 （PLL） 以生成采樣時鐘。提供四個時鐘輸出，用于對 FPGA 或 ASIC 的邏輯和 SerDes 進行時鐘。為脈沖系統提供時間戳輸入和輸出。

JESD204C串行接口通過減少印刷電路板 （PCB） 布線量來減小系統尺寸。接口模式支持 2 至 8 通道（雙通道和四通道器件）或 1 至 4 通道（用于單通道器件），SerDes 波特率高達 17.16Gbps，可為每個應用提供最佳配置。

特性

• 輻射性能：
  • 總電離劑量 （TID）：300 krad （Si）
  • 單事件閂鎖 （SEL）：120 MeV-cm2/mg
  • 單事件擾亂 （SEU） 免疫寄存器
• ADC內核：
  • 分辨率：12位
  • 最大采樣率：1.6GSPS
  • 非交錯架構
  • 內部抖動可減少高階諧波
• 性能規格 （–1dBFS）：
  • 信噪比 （100 MHz）：57.4dBFS
  • ENOB （100 MHz）：9.1 位
  • SFDR （100 MHz）：64dBc
  • 本底噪聲 （–20dBFS）：–147dBFS
• 滿量程輸入電壓：800mVPP-DIFF
• 全功率輸入帶寬：6GHz
• JESD204C 串行數據接口：
  • 總共支持 2 到 8 條 SerDes 通道
  • 最特率：17.16Gbps
  • 64B/66B 和 8B/10B 編碼模式
  • 子類 1 對確定性延遲的支持
  • 與JESD204B接收器兼容
• 可選的內部采樣時鐘生成
  • 內部PLL和VCO （7.2–8.2GHz）
• SYSREF 窗口簡化同步
• 四個時鐘輸出簡化了系統時鐘
  • FPGA或相鄰ADC的參考時鐘
  • SerDes 收發器的參考時鐘
• 脈沖系統的時間戳輸入和輸出
• 功耗（1 GSPS）：1.9W
• 電源：1.1V、1.9V

參數

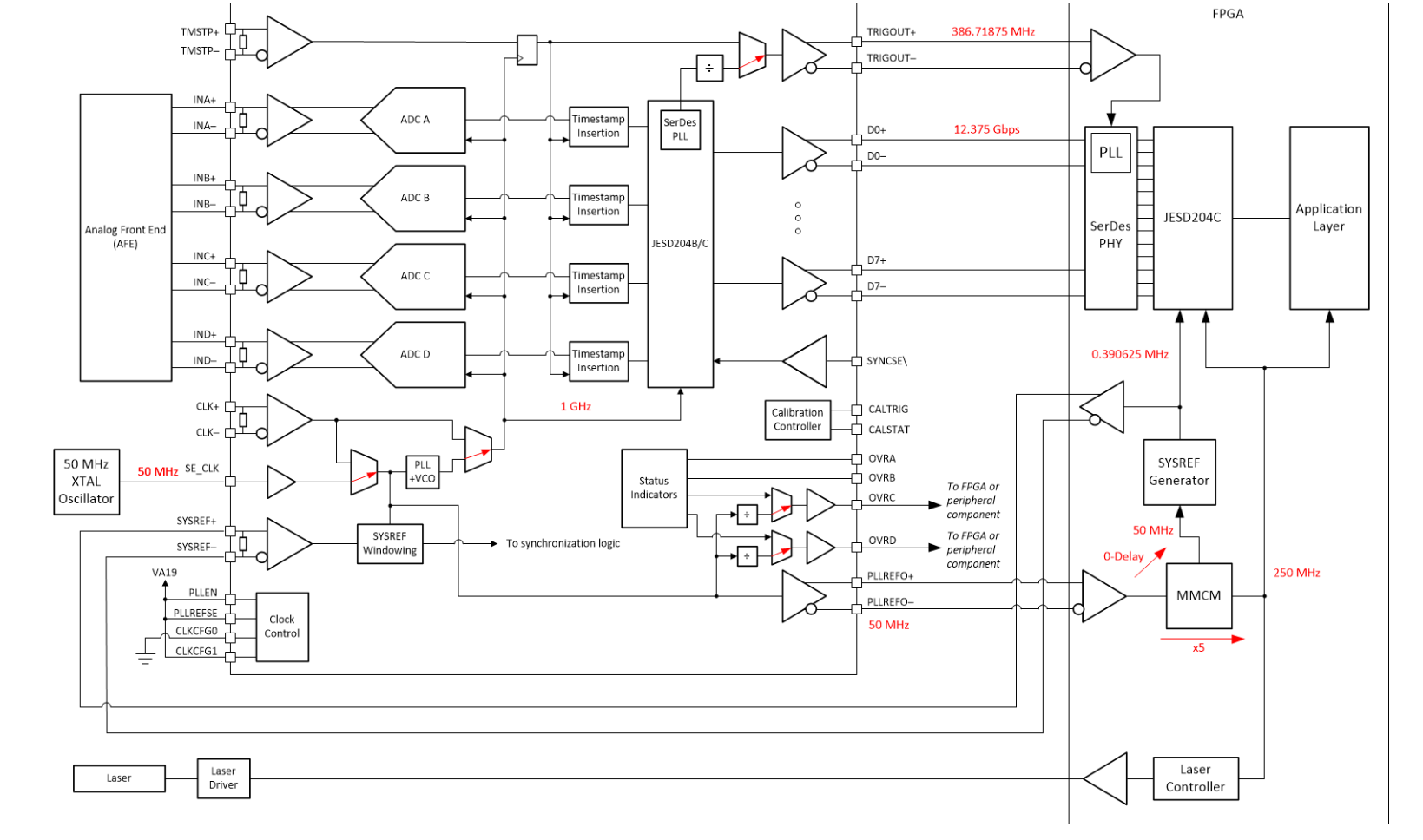

方框圖

ADC12QJ1600-SP 是德州儀器（Texas Instruments）推出的 四通道 12 位高速模數轉換器（ADC） ，專為高可靠性、高頻率場景設計，具備 1.6GSPS 最高采樣率與 JESD204C 高速串行接口，同時擁有優異的抗輻射性能，適用于電子戰、衛星通信等對信號采集精度與環境適應性要求嚴苛的領域。以下從核心特性、性能參數、功能模塊、應用設計及訂購信息等方面展開總結。

一、核心特性與產品定位

1. 基礎參數與架構

• ADC 核心配置 ：
  • 分辨率：12 位，無失碼設計，確保信號轉換完整性。
  • 采樣速率：最高 1.6GSPS，支持高頻率信號實時采集；低功耗模式下可降至 500MSPS，適配不同功耗需求場景。
  • 架構：非交錯架構，搭配內部抖動功能（Dither），有效降低高次諧波失真，提升信號保真度。
  • 輸入帶寬：全功率輸入帶寬達 6GHz，支持 L 波段（1-2GHz）、S 波段（2-4GHz）直接射頻采樣，無需額外下變頻電路。
• 抗輻射性能 ：
  • 總電離劑量（TID）：300 krad (Si)，耐受長期輻射環境影響。
  • 單粒子鎖定（SEL）：120 MeV-cm2/mg，避免高能粒子導致的器件功能鎖定。
  • 單粒子翻轉（SEU）：寄存器具備抗 SEU 能力，保障配置數據穩定性。
• 供電與封裝 ：
  • 供電電壓：模擬供電 1.1V（VA11）、1.9V（VA19/VPLL19/VREFO），數字供電 1.1V（VD11），適配低電壓高穩定性供電需求。
  • 封裝：144 引腳 FCBGA（10mm×10mm），底部熱焊盤優化散熱，工作溫度范圍 - 55°C 至 125°C，結溫最高 150°C，適應惡劣工況。
• 接口與同步 ：
  • 串行接口：JESD204C 協議，支持 2-8 路 SerDes 通道，單通道最高速率 17.16Gbps，兼容 8B/10B 與 64B/66B 編碼，其中 8B/10B 模式可兼容 JESD204B 接收器。
  • 時鐘同步：內置 PLL 與 VCO（7.2-8.2GHz），支持內部采樣時鐘生成；SYSREF Windowing 功能簡化多器件同步，降低外部時序設計難度；4 路時鐘輸出（PLLREFO±、TRIGOUT± 等），可直接為 FPGA 或相鄰 ADC 提供參考時鐘。

2. 典型應用場景

• 電子戰（SIGINT/ELINT） ：1.6GSPS 高采樣率與 6GHz 帶寬可快速捕獲敵方雷達、通信信號，抗輻射性能保障復雜電磁與輻射環境下的穩定工作。
• 衛星通信（SATCOM） ：支持 L/S 波段直接采樣，JESD204C 接口減少 PCB 布線，適配衛星設備小型化、低功耗需求。
• 多通道測試測量 ：四通道并行采集，搭配低失真特性，適用于多通道示波器、信號分析儀等設備，實現多信號同步分析。

二、關鍵性能指標

1. 核心電氣性能（典型值，TJ ? =50**°C，VA19**=**1.9**V，**V**A**11**=**1.1**V，**f**C**L**K**?**=**1.6**G**Hz**，**f**I**N**?**=**97**M**Hz）

三、核心功能模塊

1. 模擬前端與 ADC 采樣機制

（1）模擬輸入與保護

• 輸入配置 ：
  • 差分輸入設計：INA±/INB±/INC±/IND± 四組差分輸入，每路內置 50Ω termination 電阻，支持 AC/DC 耦合，輸入共模電壓（V_CMI）需匹配 1.1V（VA11），確保信號完整性。
  • 過壓保護：內部鉗位二極管抑制輸入過驅，峰值 RF 輸入功率達 16.4dBm（50Ω 單端），避免高功率信號損壞器件。
• 滿量程與偏移調整 ：
  • 滿量程調整：通過 FS_RANGE 寄存器（0x30）配置，范圍 480-1040mVPP-DIFF，默認 800mVPP-DIFF，可根據信號幅度優化動態范圍。
  • 偏移校準：支持前景（Foreground）與背景（Background）偏移校準，通過 OFSxy 系列寄存器（如 OFS0/OFS1）調整各 ADC 核心偏移，范圍 ±33mV，保障多通道一致性。

（2）校準機制

• 前景校準（Foreground Calibration） ：
  • 觸發方式：通過 CALTRIG 引腳或 CAL_SOFT_TRIG 寄存器（0x6C）觸發，校準期間 ADC 暫停采樣，輸出中值代碼（0x000），校準完成后恢復正常工作。
  • 校準內容：覆蓋偏移、增益與非線性誤差，校準后 INL≤±1.95LSB，DNL≤±0.2LSB，適用于溫度、電壓變化較大的場景。
• 背景校準（Background Calibration） ：
  • 核心冗余：內置 6 個 ADC 核心（0-5），工作時輪換校準備用核心（如 ADC2/3），不中斷信號采樣，適用于實時采集場景。
  • 低功耗背景校準（LPBG）：通過 LP_EN 寄存器（0x6E）使能，備用核心休眠時降低功耗，喚醒后自動校準，平衡精度與功耗。

2. 時鐘與同步系統

（1）時鐘生成與分配

• 內部 PLL（C-PLL） ：
  • 功能：通過低頻率參考時鐘（50-500MHz，來自 CLK± 或 SE_CLK）生成高頻率采樣時鐘，VCO 頻率范圍 7.2-8.2GHz，支持分頻系數（P/V/N）配置，滿足不同采樣率需求（如 1GSPS 需配置 P=1、V=5、N=20）。
  • 輸出：PLLREFO± 輸出參考時鐘，可驅動 FPGA 或相鄰 ADC；ORC/ORD 引腳可配置為 PLL 參考時鐘分頻輸出（1/2/4 分頻），簡化系統時鐘樹設計。
• SerDes PLL（S-PLL） ：
  • 作用：為 JESD204C 接口生成串行時鐘，支持 TRIGOUT± 輸出（800MHz 最高頻率），作為 FPGA SerDes 接收器的參考時鐘，保障高速數據傳輸同步。

（2）SYSREF 同步

• SYSREF Windowing ：通過 SYSREF_POS 寄存器（0x2C）檢測 SYSREF 相對于采樣時鐘的位置，自動調整采樣時序，無需嚴格外部時序約束，簡化多器件同步設計。
• 確定性延遲 ：支持 JESD204C 子類 1（Subclass-1），SYSREF 復位本地多幀時鐘（LMFC/LEMC），確保多通道、多器件間延遲一致，滿足高精度同步采集需求。

3. JESD204C 接口與數據傳輸

（1）接口配置

• 基本參數 ：
  • 通道數量：2-8 路 SerDes lane，單 lane 最高速率 17.16Gbps，支持靈活配置以平衡帶寬與布線復雜度。
  • 編碼方式：8B/10B（兼容 JESD204B）與 64B/66B（高編碼效率，降低鏈路開銷），64B/66B 模式需啟用加擾（Scrambler），保障時鐘恢復穩定性。
  • 功能支持：支持前向糾錯（FEC）與循環冗余校驗（CRC-12），F(xiàn)EC 可糾正 9 位突發錯誤，CRC-12 檢測傳輸錯誤，提升鏈路可靠性。
• JMODE 配置 ：通過 JMODE 寄存器（0x201）預設 16 種工作模式，定義分辨率、lane 數量、編碼方式等參數，例如：
  • JMODE=0：12 位，8 路 lane，8B/10B 編碼，適配高帶寬場景。
  • JMODE=8：12 位，4 路 lane，64B/66B 編碼，適配低功耗場景。

（2）數據幀結構

• 8B/10B 模式 ：幀（Frame）含 F 個字節，多幀（Multiframe）含 K 個幀（K 可通過 KM1 寄存器配置為 4-256），初始車道對齊序列（ILAS）用于建立幀邊界，保障數據解析正確性。
• 64B/66B 模式 ：塊（Block）含 64 位數據 + 2 位同步頭（SH），多塊（Multiblock）含 32 個塊，擴展多塊（Extended Multiblock）含 E 個多塊（E=1 默認），同步頭用于塊邊界檢測與錯誤校驗。

4. 數字控制與監測

（1）串行編程接口（SPI）

• 接口配置 ：4 線 SPI（SCS/SCLK/SDI/SDO），支持 24/32 位數據寬度，輸入輸出 CRC 校驗，檢測通信錯誤；支持流式讀寫（Streaming Mode），自動遞增地址，提升多寄存器配置效率。
• 核心寄存器 ：涵蓋配置（如 JMODE/FS_RANGE）、狀態（如 JESD_STATUS/ALM_STATUS）、校準（如 CAL_EN/CAL_SOFT_TRIG）三類，關鍵寄存器支持抗 SEU，保障配置穩定性。

（2）故障監測與告警

• 狀態監測 ：
  • 時鐘監測：C-PLL/S-PLL 鎖定狀態（CPLL_LOCKED/SPLL_LOCKED）、時鐘丟失檢測，確保采樣與傳輸時鐘正常。
  • 鏈路監測：JESD204C 鏈路狀態（LINK_UP）、FIFO 溢出 / 下溢（FIFO_LANE_ALM），實時反饋數據傳輸健康度。
• 告警輸出 ：ALARM 引腳（可通過 CALSTAT 配置）輸出未屏蔽告警，支持時鐘異常（CLK_ALM）、鏈路異常（LINK_ALM）等告警類型，便于系統快速故障響應。

四、應用設計要點

1. 電源與布局設計

• 供電配置 ：
  • 模擬供電：VA11/VA19/VPLL19/VREFO 需外接 1μF+0.1μF 去耦電容（X7R 材質，靠近引腳），VPLL19 獨立供電，避免與數字電源耦合引入噪聲。
  • 數字供電：VD11 外接 1μF+0.1μF 去耦電容，模擬地（AGND）與數字地（DGND）單點連接，熱焊盤（Thermal Pad）接 AGND，優化散熱與接地完整性。
• 布局原則 ：
  • 模擬信號：輸入（INA± 等）與時鐘（CLK±）采用差分布線，長度匹配誤差 < 0.5mm，阻抗控制 50Ω，遠離數字跡線；輸入路徑串聯 RC 抗混疊濾波器（推薦 50Ω+4.7nF，截止頻率 < FS/2）。
  • JESD 鏈路：SerDes 輸出（D0±-D7±）差分布線，阻抗 50Ω，長度匹配誤差 < 1mm，避免過孔與直角走線，降低信號反射與串?dāng)_。
  • 隔離要求：高壓 RF 電路（如輸入前端）與低壓數字電路間距≥8mm，滿足爬電距離；SE_GND/PGND 與 AGND/DGND 共接至同一接地平面，避免地環流。

2. 模擬輸入設計

• 前端匹配 ：
  • 單端轉差分：采用 1:2 巴倫（如 Marki BAL-0009SMG）將單端 RF 信號轉為差分，幅度不平衡 < 0.5dB、相位不平衡 < 2°，輸出端 AC 耦合 100pF 電容。
  • 共模電壓匹配：DC 耦合時，前端放大器輸出共模電壓需匹配 1.1V（VA11），避免輸入共模偏差導致的失真；AC 耦合時，通過 VA11 分壓提供共模電壓。
• 噪聲抑制 ：
  • 電源噪聲：VA11/VA19 采用 “開關電源 + LDO” 兩級供電，LDO 輸出串聯鐵氧體磁珠（如 Wurth 7427744100），抑制開關噪聲。
  • EMI 防護：PCB 采用 “信號 - 地 - 電源” 疊層，模擬區域鋪完整地平面；輸入與時鐘路徑加屏蔽罩，減少外部電磁干擾。

3. 初始化與校準流程

• 上電序列 ：
  1. 先加模擬供電（VA11/VA19/VPLL19/VREFO），再加數字供電（VD11），避免供電順序錯誤損壞器件。
  2. 拉低 RESET 引腳（≥2048 個 CLK 周期），復位寄存器至默認值，讀取 INIT_STATUS（0x270）確認初始化完成（INIT_DONE=1）。
  3. 配置 PLL（如 CPLL_FBDIV1/2）、JESD204C 參數（JMODE/KM1）、校準模式（CAL_EN/CAL_BG）。
• 校準啟動 ：
  1. 前景校準：設置 CAL_FG=1（CAL_CFG0=0x01），觸發 CAL_SOFT_TRIG=1，等待 CAL_STATUS 寄存器 FG_DONE=1，校準完成。
  2. 背景校準：設置 CAL_BG=1、CAL_BGOS=1（CAL_CFG0=0x0B），啟用 LPBG 模式（LP_EN=1），配置休眠延遲（LP_SLEEP_DLY），實現無間斷校準。
