AFE77xxD 是引腳兼容的高性能多通道收發器系列，集成了四個 （AFE7768D/AFE7769D） 或兩個 （AFE7728D） 個直接上變頻發射器鏈、四個 （AFE7768D/AFE7769D） 或兩個 （AFE7728D） 直接下變頻接收器鏈、兩個寬帶射頻采樣數字化輔助鏈（反饋路徑）和用于功率放大器 （PA） 線性化的低功耗數字預失真 （DPD） 引擎。發射機和接收機鏈的高動態范圍使無線基站能夠發射和接收 2G、3G、4G 和 5G 信號。集成的波峰因數降低 （CFR） 單元有助于降低輸入信號的峰均比 （PAR），從而通過功率放大器實現更高效的傳輸。集成的硬件加速 DPD 估計器和校正器為 PA 線性化提供了靈活高效的 DPD 解決方案。集成的 DPD 引擎可校正高達 200MHz （AFE77x8D） / 300MHz （AFE7769D） 瞬時帶寬和高達 650MHz （AFE77x8D） / 730MHz （AFE7769D） DPD 擴展帶寬內信號的 PA 非線性失真。專用的 GaN 校正器可解決由于 GaN PA 的電荷捕獲而導致的長期非線性記憶效應。
*附件：afe7769d.pdf

AFE77xxD 的低功耗和高密度通道集成使該器件能夠解決 4G 和 5G 基站的功耗和尺寸限制。寬帶和高動態范圍反饋路徑可以通過在各個攔截點進行智能數據捕獲來輔助發射機鏈中功率放大器的DPD?？捎玫?29.5Gbps SerDes 速度有助于減少將數據傳入和傳出設備所需的通道數量。

AFE77xxD的每個接收器鏈都包括一個28 dB范圍的數字步進衰減器（DSA），然后是一個寬帶無源IQ解調器，以及一個基帶放大器，該放大器集成了具有可編程帶寬的抗混疊低通濾波器，可驅動連續時間Σ-Δ ADC。RX 鏈可以接收高達 200 MHz （AFE77x8D） / 300 MHz （AFE7769D） 的瞬時帶寬 （IBW）。每個接收器通道都有兩個模擬峰值功率檢測器和各種數字功率檢測器，以協助接收器通道的外部或內部自主 AGC 控制，以及一個用于設備可靠性保護的射頻過載檢測器。集成的 QMC（正交失配補償）算法能夠持續監控和校正 RX 鏈 I 和 Q 不平衡失配，而無需注入任何特定信號或執行離線校準。

每個發射器鏈包括兩個14位、3.3Gsps IQ DAC，然后是可編程重建和DAC鏡像抑制濾波器，一個IQ調制器驅動具有39 dB范圍增益控制的寬帶RF放大器。TX鏈集成了QMC和LO泄漏消除算法，利用FB路徑可以不斷跟蹤和校正TX鏈IQ不匹配和LO泄漏。

每個FB路徑都基于RF采樣架構，包括一個驅動14位、3.3Gsps RF ADC的輸入RF DSA。直接采樣架構提供了固有的寬帶接收器鏈，并簡化了TX鏈損傷的校準。FB路徑集成了兩個獨立的NCO，允許在兩個觀察到的RF輸入頻段之間快速切換。

合成器部分集成了四個小數N分頻RF PLL，可以生成四個不同的RF LO，使該器件能夠支持多達兩個不同的頻段，每個頻段配置為兩個發射器、兩個接收器和一個反饋路徑（帶AFE7768D/AFE7769D），或者一個發射器、一個接收器和一個反饋路徑（帶AFE7728D）。

特性

• 基于 0-IF 上變頻架構的四通道 （AFE776xD） / 雙通道 （AFE7728D） 發射機：
  • 每條鏈高達 650 MHz （AFE77x8D） / 730 MHz （AFE7769D） 的射頻傳輸 DPD 擴展帶寬
• 基于0-IF下變頻架構的四通道（AFE776xD）/雙通道（AFE7728D）接收器：
  • 每條鏈高達 200 MHz （AFE77x8D） / 300 MHz （AFE7769D） 的射頻接收帶寬
• 基于直接射頻采樣架構的反饋鏈：
  • 高達 650 MHz （AFE77x8D） / 730 MHz （AFE7769D） 的射頻觀察 DPD 擴展帶寬
• 用于 PA 線性化的集成 CFR/DPD
  • 高達 200MHz （AFE77x8D） / 300MHz （AFE7769D） 瞬時帶寬
  • 高達 650MHz （AFE77x8D） / 730MHz （AFE7769D） DPD 擴展帶寬
• 用于 PA 線性化的集成 CFR/DPD
  • 多級 CFR，具有可配置的消除脈沖
  • 硬件加速 DPD 估計引擎
  • 基于信號動力學的GaN PA線性化校正器
  • 智能數據采集
• 射頻頻率范圍：600 MHz 至 6 GHz
• 四個寬帶小數N PLL，用于TX和RX LO的VCO
• 專用整數 N PLL、VCO，用于數據轉換器時鐘生成
• JESD204B和JESD204C SerDes 接口支持：
  • 4 個高達 29.5 Gbps 的 SerDes 收發器
  • 8b/10b 和 64b/66b 編碼
  • 16 位、12 位、24 位和 32 位格式化
  • 子類 1 多設備同步
• 封裝：17 mm × 17 mm FCBGA，0.8 mm 間距

參數

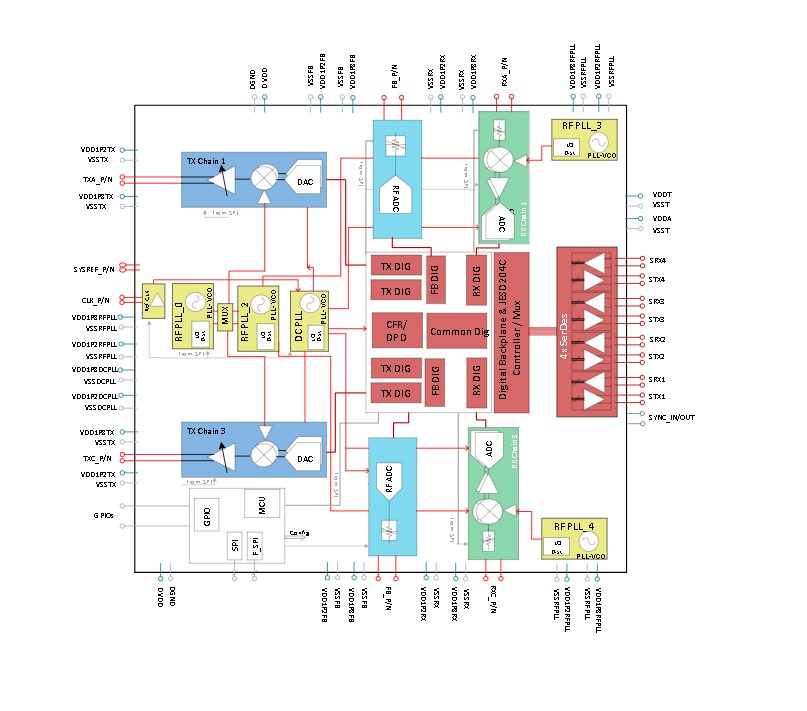

方框圖

AFE77xxD 系列是德州儀器（Texas Instruments）推出的高集成度、多通道射頻（RF）收發器家族，包含 AFE7769D、AFE7768D（四通道）與 AFE7728D（雙通道）三款型號，核心面向 4G/5G 基站、有源天線系統等無線通信場景，憑借高動態范圍、集成化線性化功能及寬頻帶支持，滿足密集部署與高效信號處理需求，以下從核心特性、功能架構、性能參數、應用場景及使用信息等方面展開總結。

一、核心特性與產品差異

1. 通道配置與架構

• 產品分類 ：三款器件引腳兼容，核心差異在于通道數量與帶寬支持，具體如下表：

  型號	發射通道（TX）	接收通道（RX）	反饋通道（FB）	瞬時帶寬（IBW）	DPD 擴展帶寬
  AFE7769D	4	4	2	300MHz	730MHz
  AFE7768D	4	4	2	200MHz	650MHz
  AFE7728D	2	2	2	200MHz	650MHz

• 架構特點 ：采用 0-IF（零中頻）架構，TX 為直接上變頻、RX 為直接下變頻，F(xiàn)B 基于射頻采樣架構，簡化外部電路設計，減少混頻器等模擬組件帶來的失真。

2. 關鍵集成功能

• PA 線性化 ：集成 Crest Factor Reduction（CFR）與 Digital Pre-Distortion（DPD）引擎，CFR 可降低輸入信號峰均比（PAR），DPD 通過硬件加速估計器與校正器（含 GaN PA 專用校正器）補償功率放大器非線性失真，支持 GaN PA 電荷捕獲導致的長期非線性記憶效應修正。
• 寬頻帶支持 ：RF 工作頻率范圍 600MHz-6GHz，覆蓋 Sub-6GHz 5G 頻段及 2G/3G/4G 全頻段，滿足多標準無線信號收發需求。
• 時鐘與同步 ：集成 4 個分?jǐn)?shù) N 型 RF PLL（用于 TX/RX 本振）與 1 個整數 N 型 PLL（用于數據轉換器時鐘生成），支持 JESD204B/C 串行接口 subclass 1 多器件同步，確保多通道或多設備間時序一致性。

二、各功能模塊性能與配置

1. 發射鏈（TX Chain）

• 核心組件 ：每通道含 2 個 14 位、3.3GSPS IQ DAC，可編程重構濾波器與 DAC 鏡像抑制濾波器，IQ 調制器及 39dB 增益范圍的寬帶 RF 放大器。
• 失真補償 ：集成正交失配補償（QMC）與本振泄漏抵消算法，可借助 FB 通道實時跟蹤并校正 TX 鏈路的 IQ 失衡與 LO 泄漏，無需離線校準。
• 輸出特性 ：支持最高 730MHz（AFE7769D）DPD 擴展帶寬，滿足大帶寬 5G NR 信號（如 100MHz/200MHz 載波聚合）的線性傳輸。

2. 接收鏈（RX Chain）

• 信號處理路徑 ：每通道含 28dB 范圍數字步進衰減器（DSA）、寬帶無源 IQ 解調器、帶可編程帶寬的抗混疊低通濾波器，驅動連續時間 sigma-delta ADC。
• 帶寬與檢測 ：瞬時帶寬最高 300MHz（AFE7769D），集成 2 個模擬峰值功率檢測器與多個數字功率檢測器，支持外部或內部自動 AGC 控制，同時具備 RF 過載檢測器保護器件可靠性。
• 失配校正 ：QMC 算法可實時監測并校正 RX 鏈路 IQ 失衡，無需注入特定校準信號，保障接收信號精度。

3. 反饋鏈（FB Path）

• 架構與配置 ：基于 RF 采樣架構，每通道含輸入 RF DSA、14 位、3.3GSPS RF ADC，集成 2 個獨立數控振蕩器（NCO），支持快速切換兩個觀測 RF 輸入頻段。
• 功能作用 ：輔助 TX 鏈 DPD 校準，通過智能數據捕獲（在不同攔截點采樣）優化 PA 線性化效果，同時簡化 TX 鏈路失真校準流程。

4. 串行接口（JESD204B/C）

• 性能參數 ：含 4 個 SerDes 收發器，單 lane 最高速率 29.5Gbps，支持 8B/10B（兼容 JESD204B）與 64B/66B 編碼，數據格式可選 16 位 / 12 位 / 24 位 / 32 位，可減少數據傳輸 lane 數量，降低 PCB 布線復雜度。

三、封裝與環境適應性

1. 封裝規格

• 封裝類型 ：17mm×17mm 倒裝焊球柵陣列（FCBGA，型號 ABJ），400 引腳，0.8mm 引腳間距，最大高度 2.65mm，適合高密度 PCB 設計。
• 物料與可靠性 ：引腳焊球材質為 SNAGCU，符合 RoHS 標準， Moisture Sensitivity Level（MSL）等級 3（260°C 峰值回流焊，168 小時暴露），工作溫度范圍 - 40°C-85°C，滿足工業級環境要求。

2. 訂購信息

四、應用場景與設計支持

1. 目標應用

• 無線基站 ：宏站遠端射頻單元（RRU）、小基站（Small Cell）、有源天線系統（AAS mMIMO），支持多通道大規模天線部署。
• 分布式系統 ：分布式天線系統（DAS）、中繼器（Repeater），高集成度與低功耗特性適配空間受限場景。

2. 設計支持資源

• 文檔與更新 ：可通過 TI 官網產品文件夾訂閱文檔更新通知，獲取修訂歷史與最新技術規格。
• 技術支持 ：TI E2E?論壇提供專家解答與設計幫助，同時提供參考設計、Web 工具及靜電放電（ESD）防護指導（器件易受 ESD 損壞，需遵循規范操作）。
• PCB 設計 ：提供封裝 Outline、焊盤布局（Land Pattern）與鋼網設計示例，推薦參考 TI 文獻 SPRU811 優化布線與散熱設計。
