該AFE8000是一款高性能、寬帶寬的多通道收發器，集成了8個RF采樣DAC和10個RF采樣ADC。引腳和編程兼容的低通道數版本（AFE8004具有 4TX 和 4RX 通道，AFE8010具有 10RX 通道），以實現可擴展的系統設計。

每個接收器 （RX） 鏈包括一個 25 dB 范圍的 DSA（數字步進衰減器），后跟一個 4 GSPS ADC（模數轉換器）。10個ADC連接到8個接收器路徑（1RX到8RX）和2個反饋路徑（1FB和2FB）。RX和FB之間的ADC相同，但數字下變頻器路徑不同（FB路徑具有更寬的帶寬，可用作接收器）。每個接收器通道都有模擬峰值功率檢測器和數字峰值和功率檢測器，以輔助外部或內部自主自動增益控制器，以及用于器件可靠性保護的射頻過載檢測器。單通道或雙通道下變頻器 （DDC） 為 8 通道提供高達 800 MHz 的信號帶寬，為 8 個通道提供高達 400 MHz 的信號帶寬，以及 2 個通道的信號帶寬為 800 MHz。
*附件：afe8004.pdf

每個發射器 （TX） 鏈都包括一個單或雙數字上變頻器 （DUC）。支持高達 800 MHz 的 8 個通道信號帶寬或 1200 MHz 的 4 個通道。DUC 的輸出驅動 12GSPS DAC（數模轉換器），具有混合模式輸出選項，以增強二次奈奎斯特作。DAC輸出包括一個可變?cè)鲆娣糯笃?/u>（TX DSA），具有40 dB范圍和1 dB模擬步長和0.125 dB數字步長。

特性

• AFE80xx 版本：
  • AFE8000：8 個發射，10 個接收
  • AFE8004：4 個 TX，4 個 RX
  • AFE8010：10 RX
• 12 GSPS 射頻采樣 DAC
• 4 個 GSPS 射頻采樣 ADC
• 最大射頻信號帶寬：
  • 發射：800 MHz（8 通道）或 1.2 GHz（4 通道）
  • 接收：800 MHz（8 通道）或 400 MHz（8 通道）+ 800 MHz（2 通道）
• 射頻頻率范圍：
  • 發射：5 MHz 至 7.125 GHz
  • 接收：100 MHz 至 7.125 GHz
• 數字步進衰減器 （DSA）：
  • TX：40 dB 范圍，1 dB 模擬步長和 0.125 dB 數字步長
  • RX/FB：25 dB 范圍，1 dB 步進
• 單頻或雙頻 DUC、DDC
• 每條鏈有雙 NCO，可實現快速頻率切換
• 支持 TDD作，可在 TX 和 RX 之間快速切換
• 內部PLL/VCO，用于生成DAC/ADC時鐘
• 可選的DAC或ADC速率的外部CLK
• SerDes 數據接口：
  • JESD204B和JESD204C
  • 8 個 SerDes 收發器，速度高達 32.5 Gbps
  • 8b、10b 和 64b、66b 編碼
  • 12 位、16 位、24 位和 32 位分辨率
  • 子類 1 多設備同步
• 包：
  • 17 mm × 17 mm FCBGA，0.8 mm 間距

參數

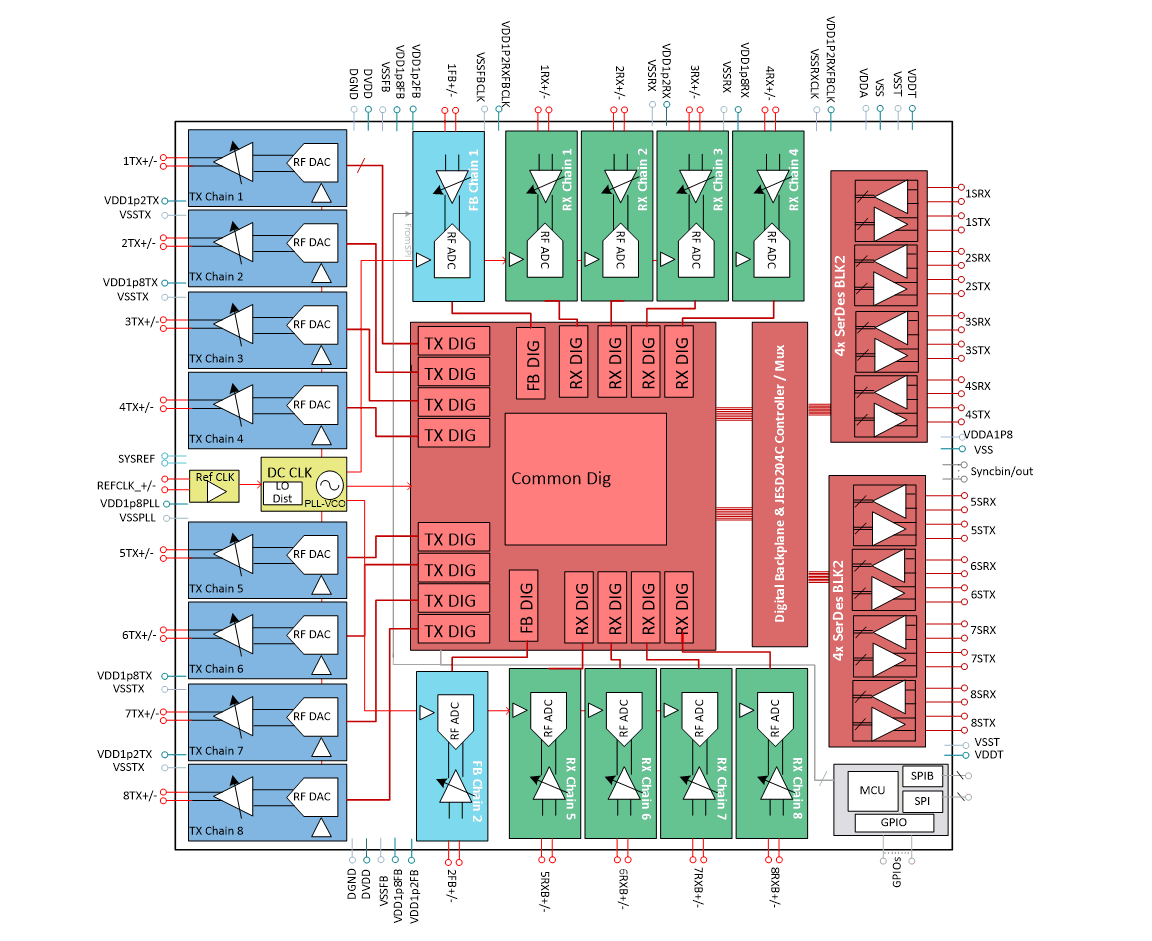

方框圖

一、產品概述

AFE80xx 系列是高性能寬帶寬多通道 RF 采樣收發器，采用 17mm×17mm FCBGA 封裝（0.8mm 引腳間距），工作溫度范圍 - 40°C 至 + 85°C，主打射頻信號直接采樣與處理，無需傳統中頻（IF）轉換環節，大幅簡化系統架構。其中AFE8004為 4 發射（TX）、4 接收（RX）通道配置，是三款器件中平衡通道數量與功耗的中端型號，適用于對通道密度需求適中的雷達、戰術通信、無線測試等場景，且與同系列其他型號引腳和編程兼容，支持系統設計的擴展性。

二、核心特性

1. 射頻與采樣性能

• 頻率與帶寬 ：TX 射頻頻率范圍 5MHz 至 7.125GHz，4 通道配置下最高信號帶寬 1.2GHz；RX 射頻頻率范圍 100MHz 至 7.125GHz，4 通道配置下最高信號帶寬 800MHz，滿足中高頻段寬信號處理需求。
• 采樣速率 ：集成 12GSPS RF 采樣數模轉換器（DAC）（TX 端）與 4GSPS RF 采樣模數轉換器（ADC）（RX 端），支持直接對射頻信號采樣，避免多頻段轉換帶來的信號損耗與延遲。
• 衰減器與增益控制 ：TX 端配備 40dB 范圍數字步進衰減器（DSA），支持 1dB 模擬步進與 0.125dB 數字步進，精準控制發射功率；RX 與反饋（FB）端配備 25dB 范圍 DSA，1dB 步進，適配不同強度輸入信號，保護后級 ADC 并優化信噪比。

2. 數字信號處理

• 上下變頻器 ：支持單頻段或雙頻段數字上變頻器（DUC，TX 端）與數字下變頻器（DDC，RX 端），DUC 可驅動 DAC 實現寬頻信號生成，DDC 可對 ADC 采樣信號進行降頻與濾波，減少后端基帶處理壓力。
• 頻率切換與同步 ：每通道配備雙數控振蕩器（NCO），實現快速頻率切換；支持 JESD204B/C 串行接口的子類 1（Subclass 1）多設備同步，滿足多芯片協同工作的時序一致性需求（如多通道雷達陣列）。
• TDD 支持 ：支持時分雙工（TDD）模式，可快速在 TX 與 RX 模式間切換，適配半雙工通信與雷達收發分時工作場景。

3. 時鐘與接口

• 時鐘生成 ：內置鎖相環（PLL）與壓控振蕩器（VCO），可生成 DAC/ADC 所需采樣時鐘；同時支持外部時鐘輸入（適配 DAC 或 ADC 速率），靈活滿足不同系統時鐘架構需求。
• SerDes 接口 ：集成 8 路 SerDes 收發器，最高速率 32.5Gbps，支持 8b/10b 與 64b/66b 編碼，數據分辨率可選 12 位、16 位、24 位、32 位，兼顧數據傳輸效率與精度；支持 JESD204B/C 協議，減少高速數據傳輸?shù)囊_數量。
• 控制接口 ：配備 SPI 接口用于寄存器配置，GPIO 接口用于通用控制（如模式切換、狀態指示），便于與外部微控制器（MCU）或 FPGA 交互。

4. 可靠性與保護

• 信號監測 ：RX 通道集成模擬峰值功率檢測器與數字峰值 / 功率檢測器，輔助外部或內部自動增益控制（AGC）；內置 RF 過載檢測器，當輸入信號超出安全范圍時觸發保護，避免器件損壞。
• 靜電防護 ：器件易受靜電放電（ESD）損壞，文檔明確要求遵循 ESD 防護操作流程，防止性能退化或永久失效。

三、器件差異與選型

AFE80xx 系列三款器件核心架構一致，僅通道數量與功能配置不同，可根據系統通道需求靈活選型，具體差異如下表：

四、封裝與訂購信息

1. 封裝規格

三款器件均采用 400 引腳 FCBGA 封裝（型號 ABJ/ALK），具體尺寸與特性如下：

• 封裝尺寸：17mm×17mm，最大高度 2.65mm，引腳間距 0.8mm。
• 焊球配置：ABJ 封裝焊球材質為 SNAGCU（無鉛），ALK 封裝為 SNPB（含鉛），需根據系統 RoHS 合規要求選擇。
• 熱設計：封裝底部含裸露熱焊盤，需焊接至 PCB 接地平面以優化散熱，避免高溫導致性能退化。

2. 訂購型號與參數

以 AFE8004 為例，主要訂購型號及關鍵參數如下表，其他型號（AFE8000/AFE8010）僅器件型號標識不同，封裝與配置參數對應一致：

3. 包裝與運輸

• 采用 JEDEC 標準托盤包裝，每盤 90 片，托盤尺寸適配自動化貼裝設備，減少人工操作誤差。
• Moisture Sensitivity Level（MSL）為 3 級，需在開封后 168 小時內完成焊接，否則需重新烘烤，防止焊接過程中器件吸潮導致失效。

五、應用場景

AFE80xx 系列（尤其是 AFE8004）憑借多通道、寬帶寬、高采樣速率特性，廣泛應用于以下領域：

1. 雷達系統 ：支持多通道發射與接收，可實現目標探測、跟蹤，適用于車載雷達、軍用雷達等。
2. 戰術通信 ：滿足戰術電臺的寬頻段信號收發需求，支持 TDD 模式，適配復雜戰場通信環境。
3. 無線測試設備 ：如信號發生器、頻譜分析儀，可生成或采集寬帶寬射頻信號，保證測試精度。
4. 電子戰與頻譜監測 ：AFE8010 的 10 通道接收能力可用于多頻段信號監測，AFE8004 可兼顧收發，實現干擾信號生成與敵方信號接收。
5. 醫療與工業 ：部分高端醫療設備（如磁共振成像輔助射頻模塊）、工業無線通信基站也可基于其寬帶寬特性設計。
